2026 Make Blocks阶段1-——基于STM32G491的MCU核心板设计

内容介绍

任务介绍：STM32G4 MCU最小系统核心板

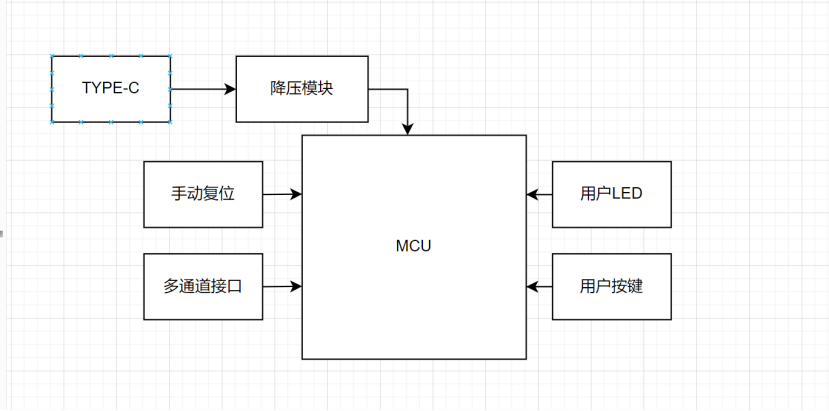

方案介绍：该项目使用了STM32G491芯片，作为最小核心板，有TYPE-C口充电，降压效果从5V降到到3.3V，含有手动复位按键与用户按键和用户LED灯，可实现人机互换，多通道接口备用。框图如下：

模块介绍:

1.主控芯片：STM32G491RET6

·核心架构：ARM Cortex-M4内核，主频最高170MHz，集成FPU浮点运算单元+DSP指令，3个12位ADC（5MSps采样率）、2个12位DAC、4个高速比较器、3个运算放大器，模拟性能拉满；

由降压芯片输出脚3.3V给单片机供电

PIN49-SWDIO

PIN50-SWCLK俩引脚可刷写程序

得捷官网链接：https://www.digikey.cn/short/mw329jwv

2.降压芯片：AMS1117-ADJ 其优点：经典LDO，最大1A输出，外围电路简单，成本低，稳定性强，适合小功率核心板,

PIN1-可调引脚

PIN2-输出电压

PIN3-输入电压

得捷链接：https://www.digikey.cn/short/mwwq5rpp

32.768kHz无源晶振低速晶振优点：通用RTC晶振，功耗极低，保证掉电后时钟持续运行链接：https://www.digikey.cn/short/dmbzmm0t

保险丝优点：100mA自恢复保险丝，短路时自动断开，保护电路与充电器链接：https://www.digikey.cn/short/vm8q8tcf

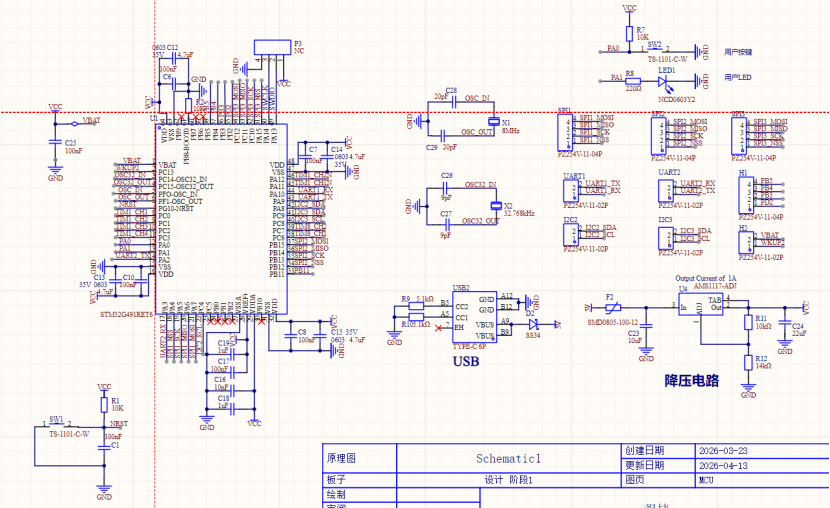

原理图

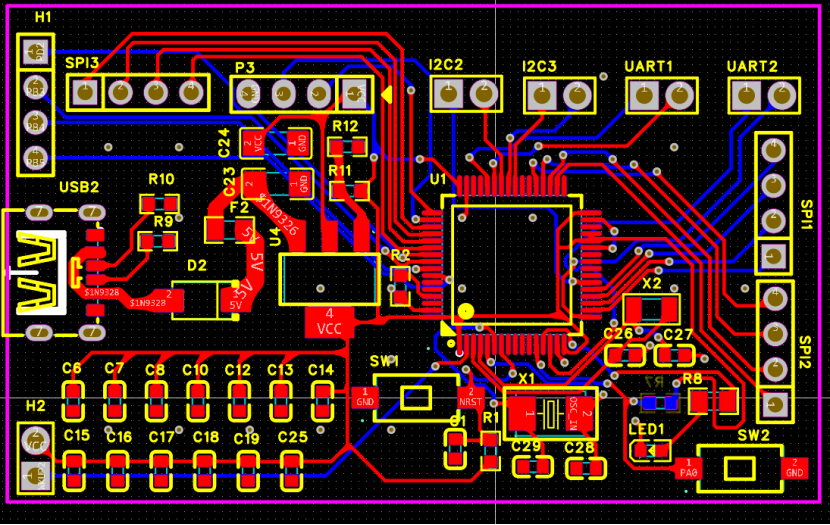

PCB

由于这块核心板采用了64引脚封装的STM32G491，它的扩展口很多，板卡上都留有悬空的位置（插针都是），这种排列方式是为了适配示波器扩展开发板的设计，没有其它的考虑。

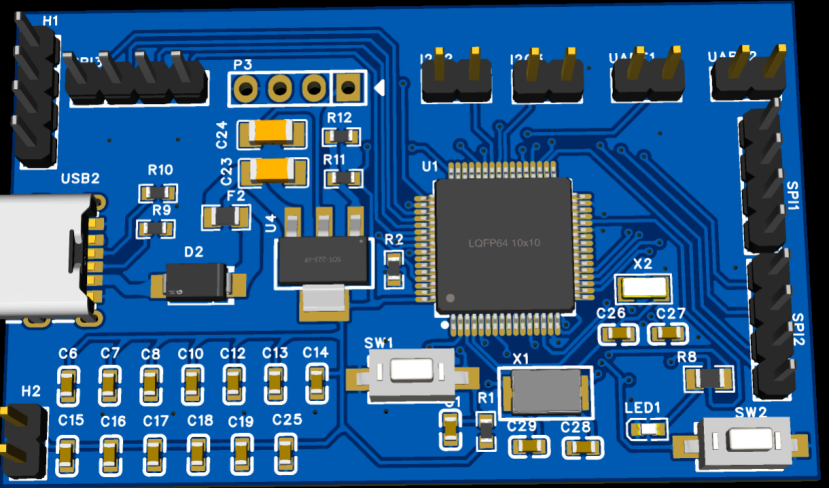

3D效果图

模块主要性能指标和管脚定义

主要性能指标

类型	MCU核心板
核心芯片	STM32G491RET6
内核	ARM Cortex-M4
时钟频率	170MHz
SRAM	112 KB
Flash	512 KB
IO数量	64
板卡尺寸	35mm x 58mm
供电电压	1.71V ~ 3.6V
输出信号电平	3.3V

管脚属性	管脚名	管脚编号	管脚名	管脚属性
P	VDD	1	VBUS	P
-	-	2	PA9/USART1_TX	I/O
-	-	3	PA10/USART1_RX	I/O
-	-	4	PA11/USART1_CTS/CAN_RX	I/O
-	-	5	PA12/USART1_RTS/CAN_TX	I/O
I/O	PB2	6	PA13/SWDIO	I/O
I/O	PB3/SPI1_SCK	7	PA14/SWCLK	I/O
I/O	PB4/SPI1_MISO	8	PA15/JTMS/SPI1_NSS	I/O
I/O	PB5/SPI1_MOSI	9	PB0/TIM3_CH3/ADC1_IN15	I/O
I/O	PB6/I2C1_SCL/TIM4_CH1	10	PB1/TIM3_CH4/ADC1_IN16	I/O
I/O	PB7/I2C1_SDA/TIM4_CH2	11	PB10/I2C2_SCL/USART3_TX	I/O
I/O	PB8/CAN_RX/TIM16_CH1	12	PB11/I2C2_SDA/USART3_RX	I/O
I/O	PB9/CAN_TX/TIM17_CH1	13	PB12/SPI2_NSS	I/O
P	BOOT0	14	PB13/SPI2_SCK	I/O
I/O	PB14/SPI2_MISO	15	PB15/SPI2_MOSI	I/O
P	VSS	16	PC0/ADC1_IN6	I/O
P	VDDA	17	PC1/ADC1_IN7	I/O
P	VREF+	18	PC2/ADC1_IN8	I/O
I/O	PC3/ADC1_IN9	19	PC4/ADC2_IN13	I/O
I/O	PC5/ADC2_IN14	20	PC6/TIM3_CH1	I/O
I/O	PC7/TIM3_CH2	21	PC8/TIM3_CH3	I/O
I/O	PC9/TIM3_CH4	22	PC10/UART4_TX	I/O
I/O	PC11/UART4_RX	23	PC12/UART5_TX	I/O
I/O	PC13/TAMP1	24	PC14/OSC32_IN	I/O
I/O	PC15/OSC32_OUT	25	PD0	I/O
I/O	PD1	26	PD2/TIM3_CH1	I/O
I/O	PD3	27	PD4	I/O
I/O	PD5	28	PD6	I/O
I/O	PD7	29	PD8	I/O
I/O	PD9	30	PD10	I/O
I/O	PD11	31	PD12	I/O
I/O	PD13	32	PD14	I/O
I/O	PD15	33	PE0	I/O
I/O	PE1	34	PB12/SPI2_NSS	I/O
I/O	PB13/SPI2_SCK	35	PB14/SPI2_MISO	I/O
I/O	PB15/SPI2_MOSI	36	PA0/ADC1_IN1/TIM2_CH1	I/O
I/O	PA1/ADC1_IN2/TIM2_CH2	37	PA2/ADC1_IN3/TIM2_CH3	I/O
I/O	PA3/ADC1_IN4/TIM2_CH4	38	PA4/ADC2_IN13/SPI1_NSS	I/O
I/O	PA5/ADC2_IN14/SPI1_SCK	39	PA6/ADC2_IN15/SPI1_MISO	I/O
I/O	PA7/ADC2_IN16/SPI1_MOSI	40	PB0/TIM3_CH3/ADC1_IN15	I/O
I/O	PB1/TIM3_CH4/ADC1_IN16	41	PB2	I/O
I/O	PB3/SPI1_SCK	42	PB4/SPI1_MISO	I/O
I/O	PB5/SPI1_MOSI	43	PB6/I2C1_SCL/TIM4_CH1	I/O
I/O	PB7/I2C1_SDA/TIM4_CH2	44	PB8/CAN_RX/TIM16_CH1	I/O
I/O	PB9/CAN_TX/TIM17_CH1	45	VDD	P
P	VSS	46	VDD	P
P	NRST	47	VSS	P
I/O	PA8/TIM1_CH1/MCO	48	PA9/USART1_TX	I/O
I/O	PA10/USART1_RX	49	PA11/USART1_CTS/CAN_RX	I/O
I/O	PA12/USART1_RTS/CAN_TX	50	PA13/SWDIO	I/O
I/O	PA14/SWCLK	51	PA15/JTMS/SPI1_NSS	I/O
I/O	PB10/I2C2_SCL/USART3_TX	52	PB11/I2C2_SDA/USART3_RX	I/O
I/O	PB12/SPI2_NSS	53	PB13/SPI2_SCK	I/O
I/O	PB14/SPI2_MISO	54	PB15/SPI2_MOSI	I/O
P	VDD	55	VSS	P
I/O	PC0/ADC1_IN6	56	PC1/ADC1_IN7	I/O
I/O	PC2/ADC1_IN8	57	PC3/ADC1_IN9	I/O
I/O	PC4/ADC2_IN13	58	PC5/ADC2_IN14	I/O
I/O	PC6/TIM3_CH1	59	PC7/TIM3_CH2	I/O
I/O	PC8/TIM3_CH3	60	PC9/TIM3_CH4	I/O
I/O	PC10/UART4_TX	61	PC11/UART4_RX	I/O
I/O	PC12/UART5_TX	62	PC13/TAMP1	I/O
I/O	PC14/OSC32_IN	63	PC15/OSC32_OUT	I/O
P	VSS	64	-	-

选型心得：AMS1117-ADJ比固定3.3V版本更灵活，可通过修改R11/R12调整输出电压（原理图中R11=10k、R12=14k，输出3V，可改为R12=16.5k输出3.3V），适配不同外设需求。
