任务介绍

STM32G4 MCU最小系统核心板

任务要求：

1. 8MHz主晶振 + 32.768kHz RTC晶振
2. 完整复位电路（含手动复位按键）
3. 3V LDO稳压电路，支持5V USB供电
4. SWD调试接口（4Pin）
5. 用户LED×1、用户按键×1
6. 引出不少于30个GPIO（含SPI、I2C、UART、PWM）
7. PCB采用双层板设计

方案介绍

本项目设计了一款基于STM32G474RET6的高性能核心板，采用USB接口供电并配备自锁开关，支持一键启停。板载手动复位键和可编程状态按键，配备3V高精度基准源，保障模拟信号质量。BOOT0跳帽灵活选择启动地址，配合SWD接口方便调试下载。三颗LED分别指示3.3V电源状态及用户自定义状态。集成8MHz和32.768kHz双晶振，满足高速运算与实时时钟需求。VBAT引脚支持纽扣电池备份，主电源断电后RTC仍持续运行。所有GPIO通过双排31针引出，常用TIM、SPI、I2C等接口单独引出，便于扩展。该核心板适用于教学实验、工业控制及便携设备开发，具有高精度、低功耗、易扩展的显著优势。

模块介绍与资源框图

根据本次活动内容，选用STM32G474RET6芯片为核心设计了一款MCU最小系统开发板，具备Mini-B接口，用于供电和通信；供电开关、电源指示灯、复位按键、三个用户指示灯、唤醒按键、VBAT电池供电、内部模拟电源3V输入、丰富的外设接口，满足绝大部分使用场景。

STM32G474RET6芯片DigiKey链接：STM32G474RET6 STMicroelectronics | 集成电路（IC） | DigiKey

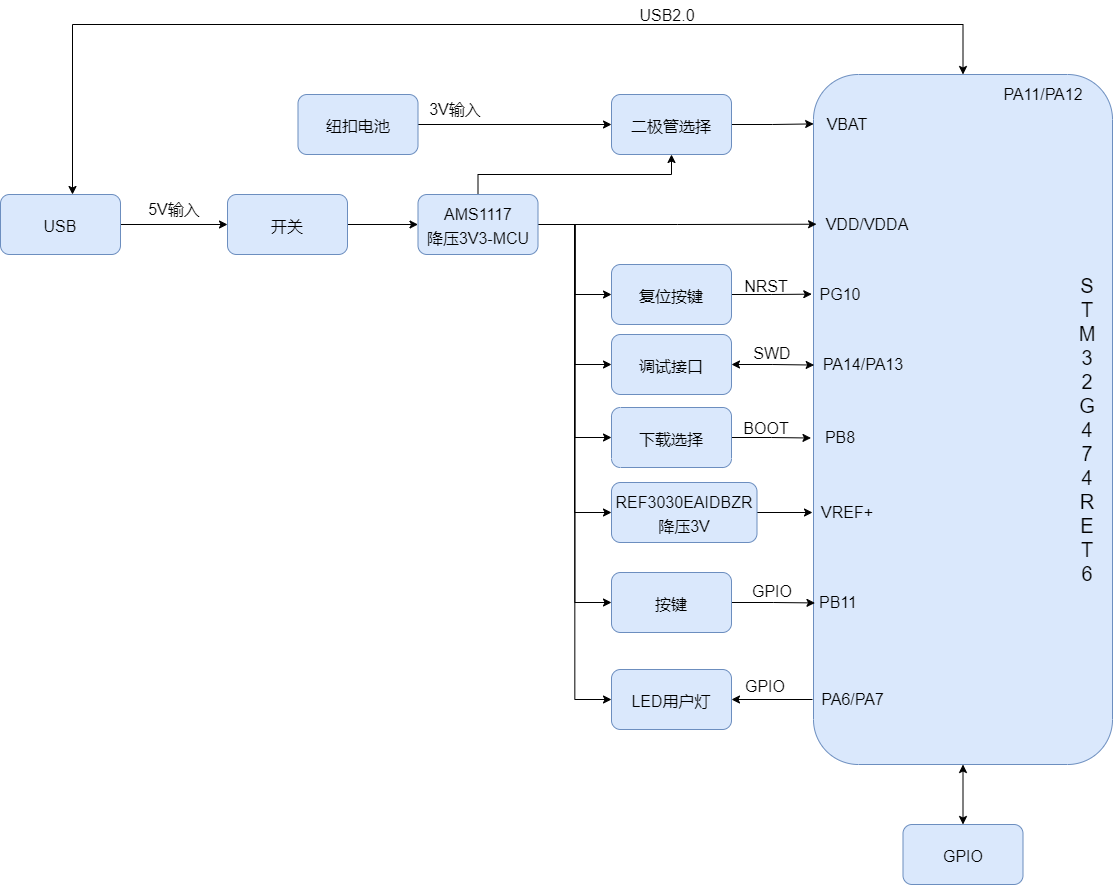

资源框图

原理图和PCB介绍

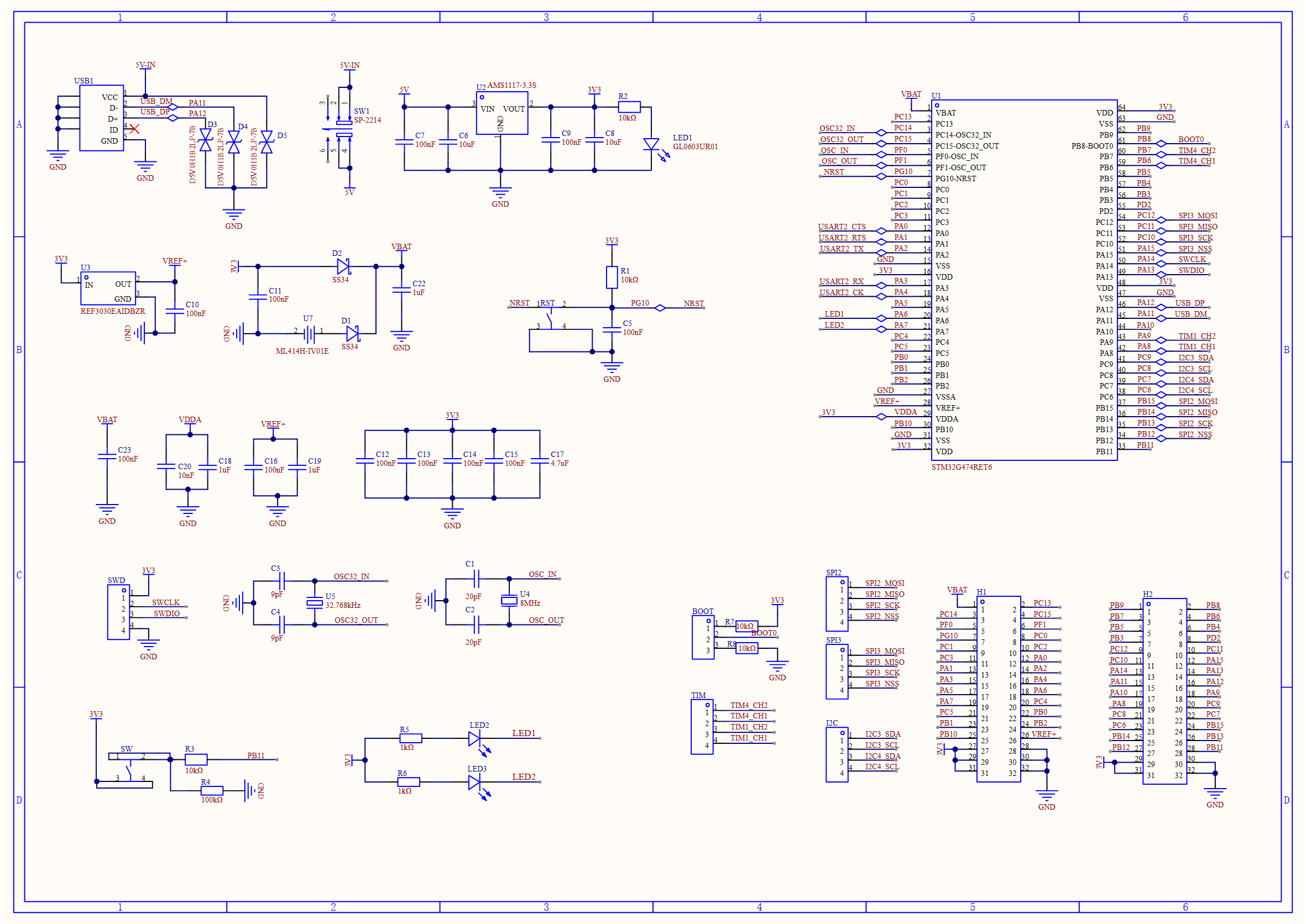

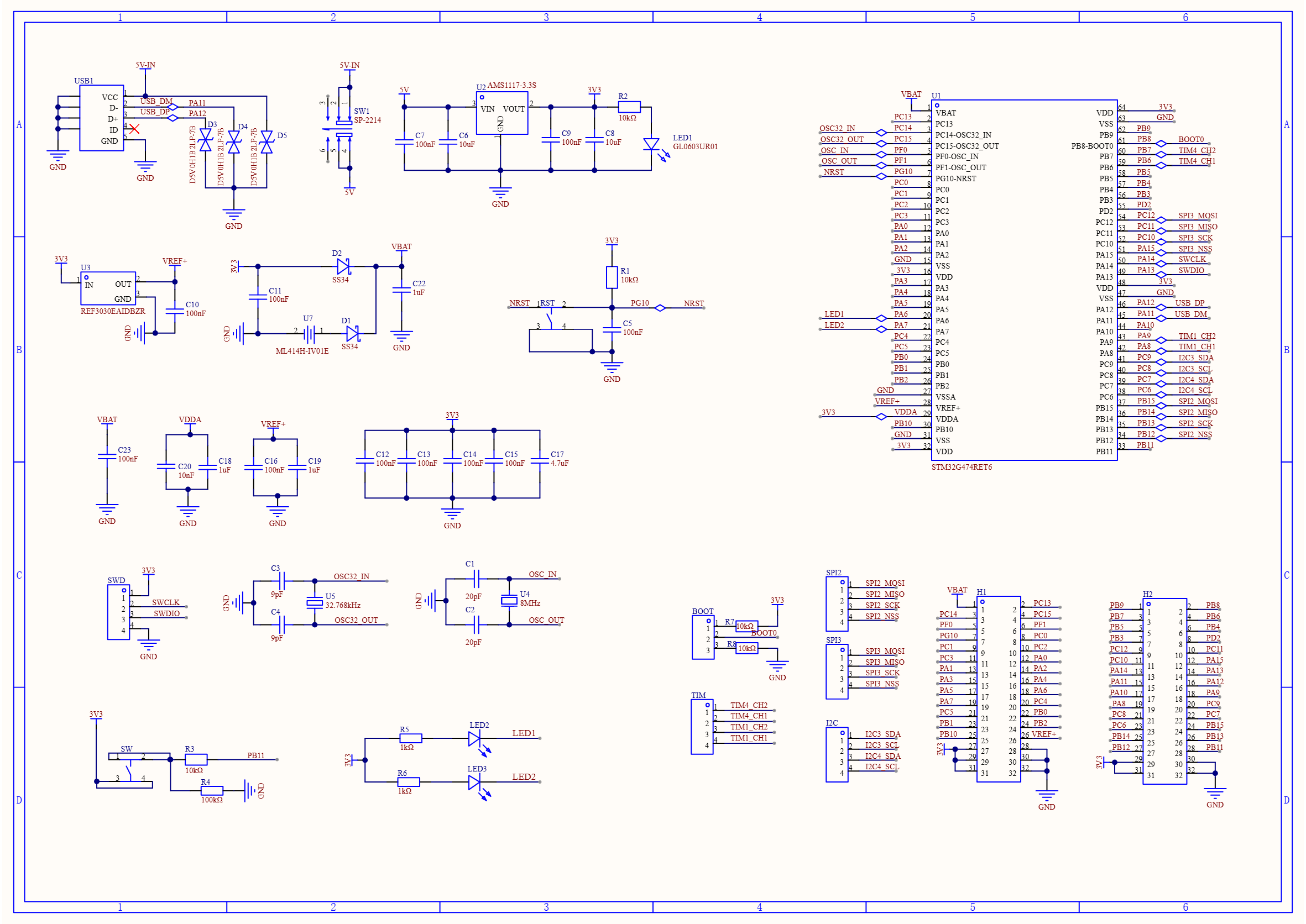

原理图

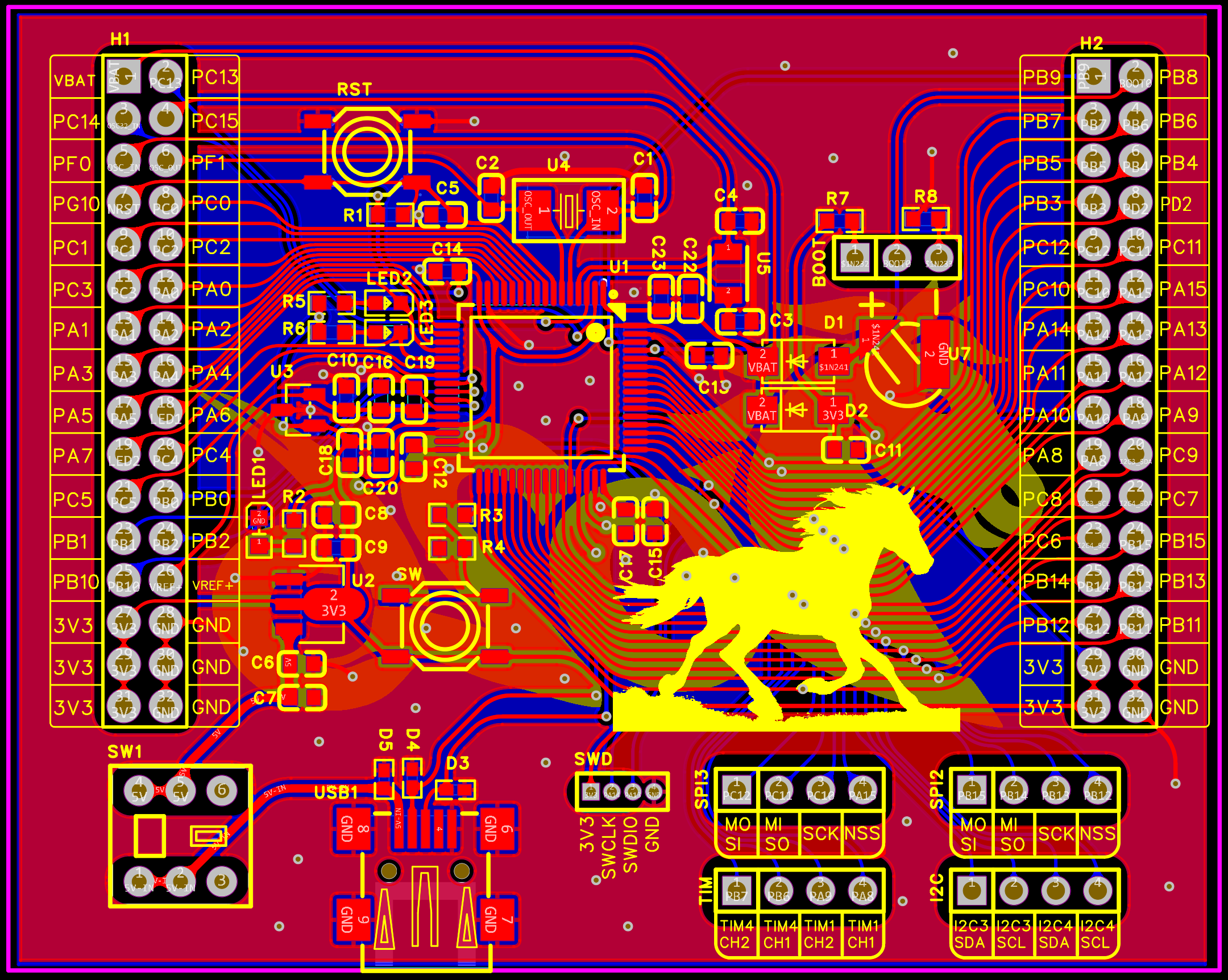

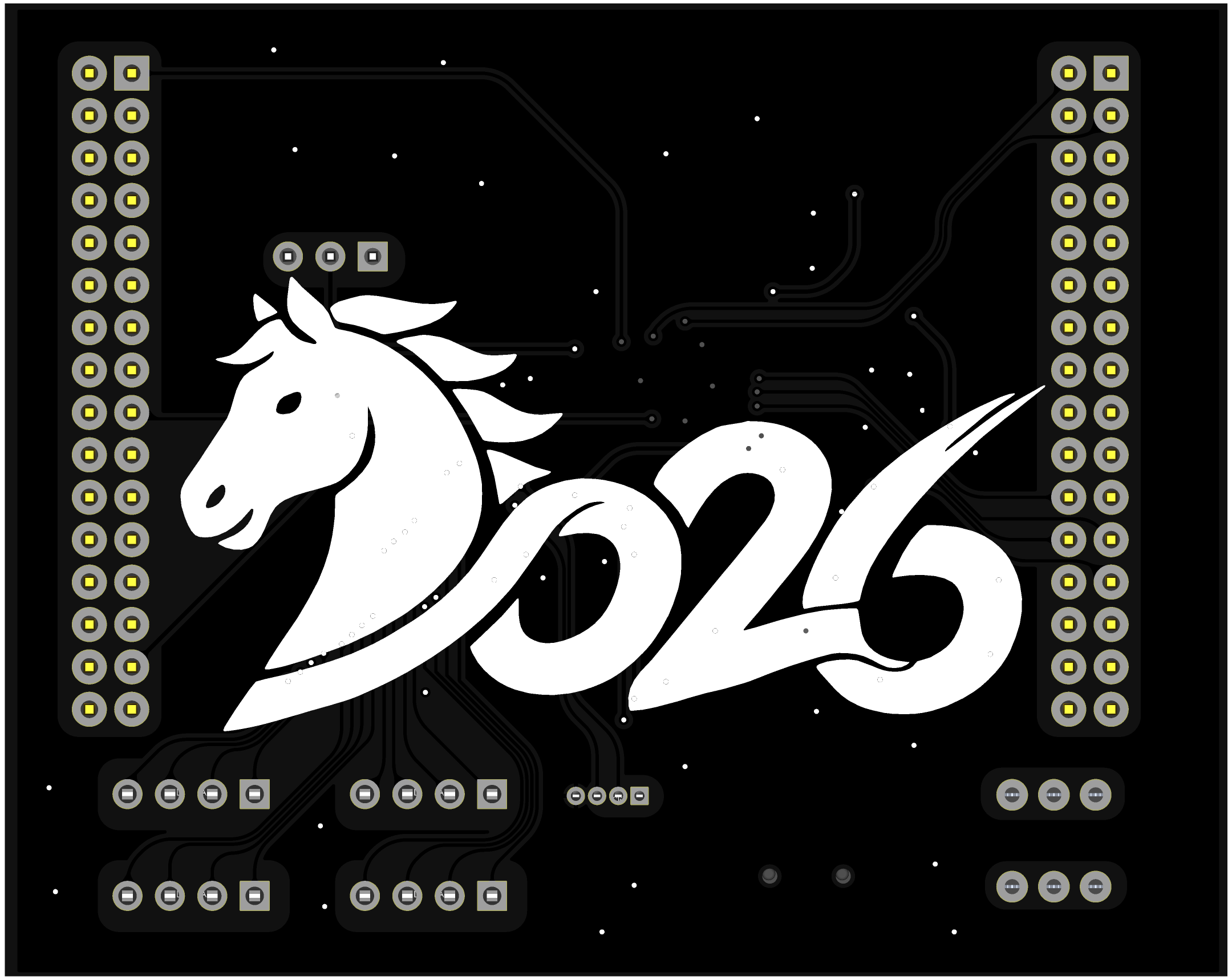

PCB

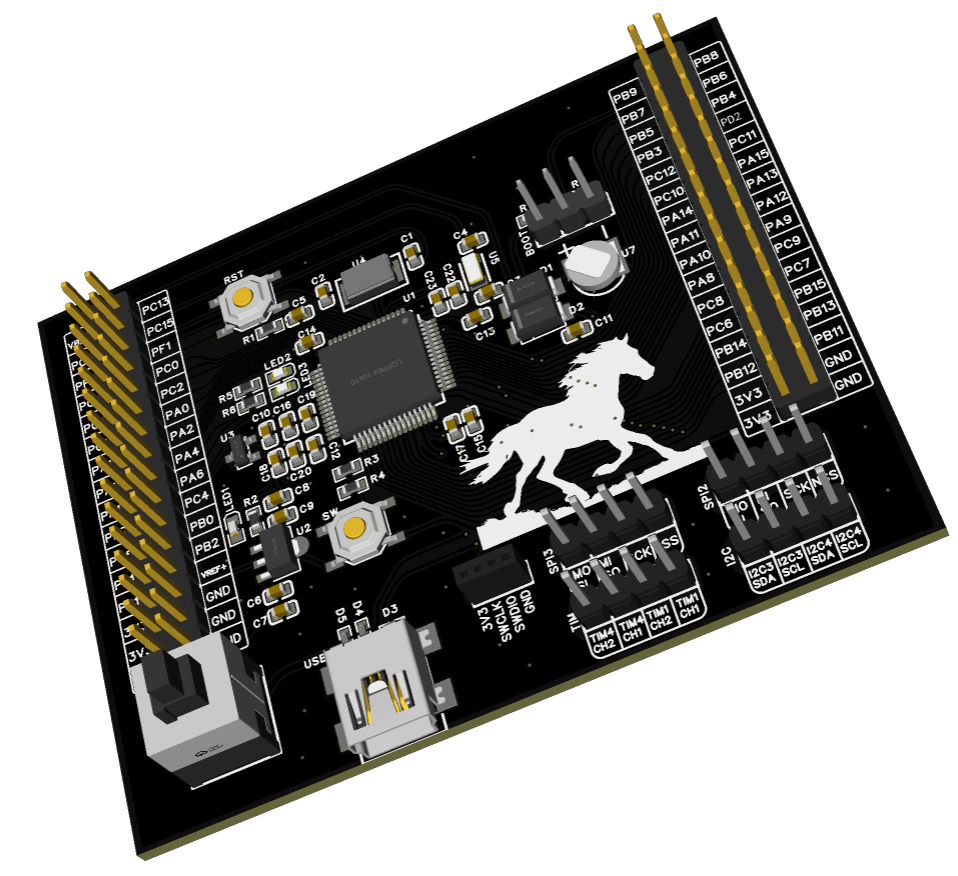

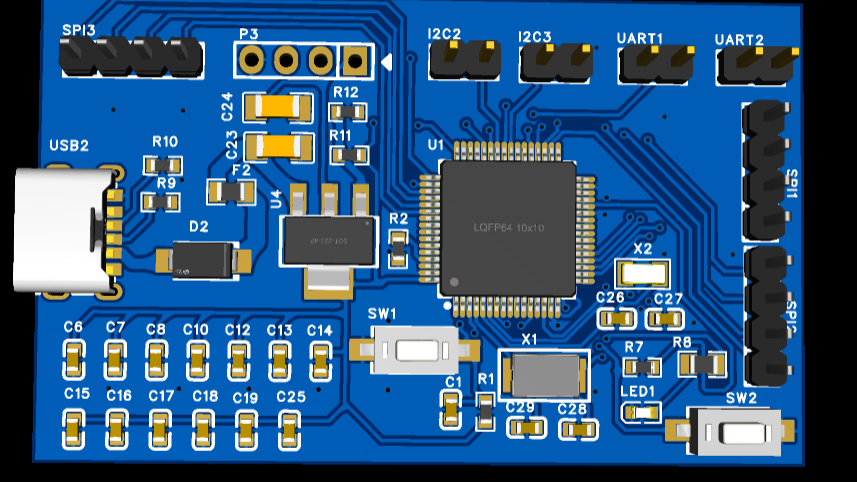

3D效果

1、板卡采用Mini-B接口供电，按下自锁开关后为MCU供电；

2、设计有两个按键，一个为手动复位按键，另一个可以根据编程表示出需求状态；

3、具有3V基准芯片，为内部模拟部分提供干净的高精度的电压；

4、BOOT0引脚可通过跳帽选择上拉到电还是接地，选择不同的下载地址，并通过SWD接口调试下载程序；

5、板上有3颗LED，一个用于指示3.3V电压是否正常，另两个为状态指示灯，使用者可以通过编程对其进行点亮操作，以指示需要表示的状态。

6、设计有外部8M与32.7668K晶振，配合内部72M主频，满足多种不同频率时钟需求；

7、电池备份VBAT引脚在主电源（VDD）断电时，使用3V的纽扣电池如CR2032为MCU内部的特定电路提供不间断的备用电源，以维持实时时钟（RTC）持续运行，保存备份寄存器中的数据不丢失；

8、为方便使用者扩展，核心板两侧的双排31排针引出所有GPIO接口，并将常用的TIM、SPI、I2C单独引出。

主要性能

管脚定义

心得体会

第一次参加这样的活动，感觉还是很有意义的，可以更好的巩固基础知识。
