模块介绍

根据任务要求本次我选用的是STM32G473CBT6芯片设计了一款MCU核心板，此板卡主要用于示波器开发学习套件的主控，常用于实时信号采集与处理场景，兼容小脚丫FPGA的封装 - DIP40，以及电源供电管脚：

• Pin1 - 板上DC-DC变换器得到的3.3V数字供电电压，可以为扩展板进行供电，供电电流最大可以达到500mA
• Pin20 - 地
• Pin21 - 地
• Pin30 - Vbus，直接来自USB TypeC的接口供电电压

STM32G473CBT6芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/stmicroelectronics/STM32G473CBT6/18085950?s=N4IgTCBcDaIMoBUCyBmMBxALAdhQYQCEEA2EAXQF8g

原理图和PCB模块介绍

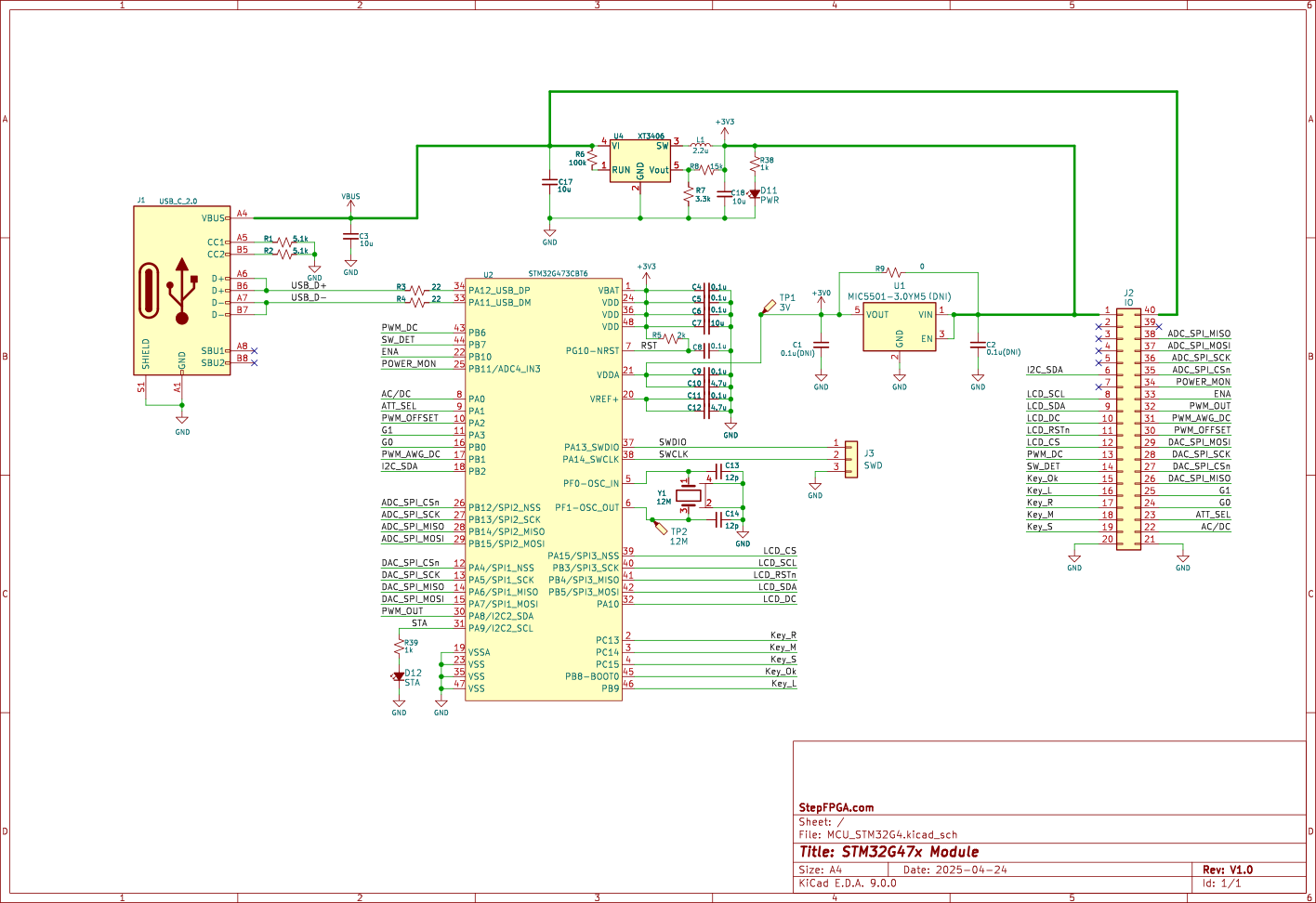

原理图

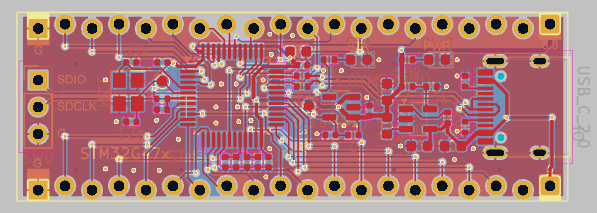

PCB

由于这块核心板采用了TQFP48封装的STM32G473，可用于扩展的IO有限，除了保留一个管脚用于显示程序运行状态的LED的连接外，其它剩余的30根IO都引到了核心板的扩展引脚上，小脚丫FPGA预留了36根信号引脚，这里的STM32G473CBT6只有30根管脚，因此板上有6根管脚为空，分别是：

• Pin2
• Pin3
• Pin4
• Pin5
• Pin7
• Pin39

这种排列方式是为了适配示波器扩展开发板的设计，没有其它的考虑。

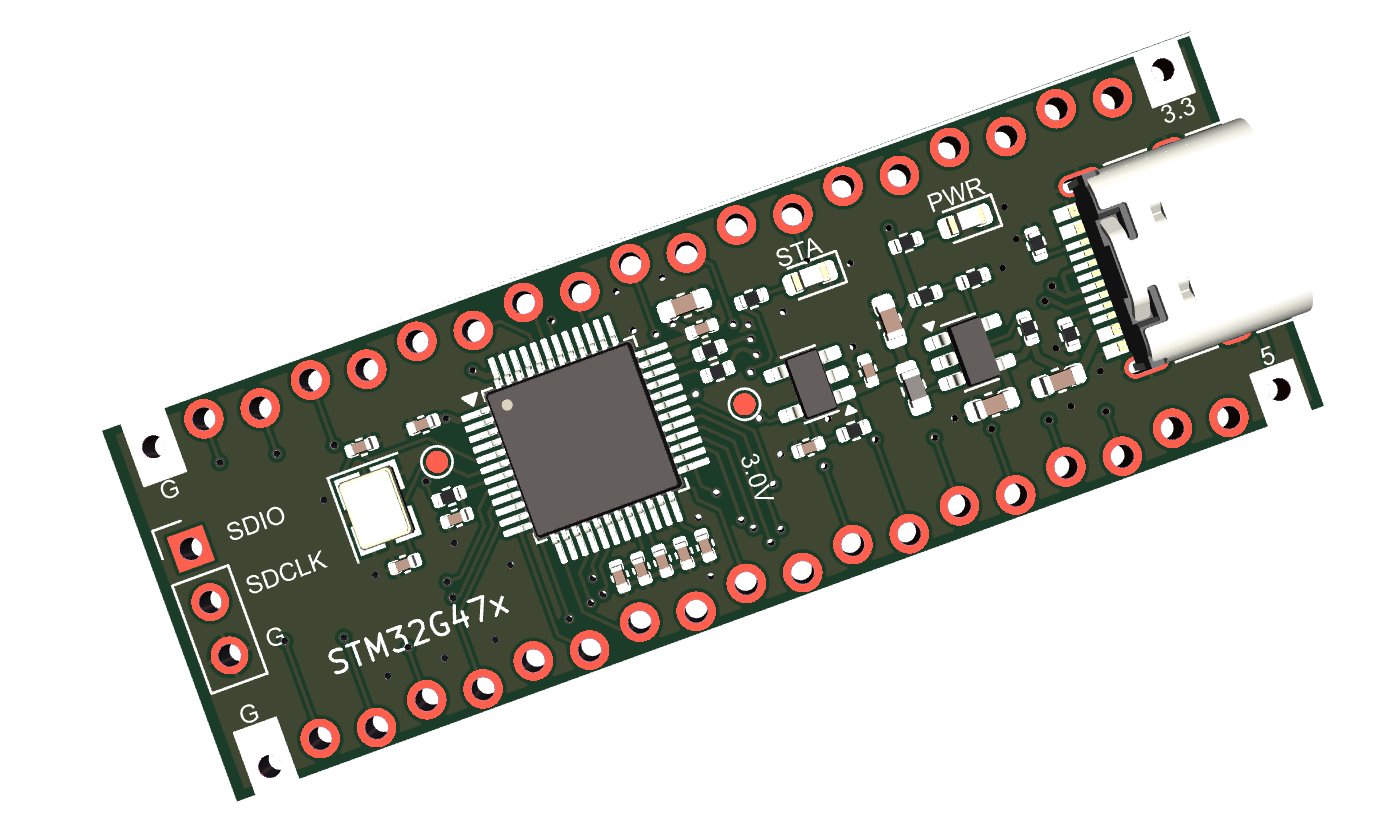

3D效果图

为了方便使用者扩展，核心板两侧的双排20针采用了蛇形孔，在不需要焊接的情况小，只需要将排针插入，就可以通过排孔对排针的压力保持较好的电气连接，当时用完扩展板或面包板，只需要将排阵拔出，就可以单独使用核心板。

为了给STM32G473芯片内部的ADC以及其它模拟部分的电路提供更好的性能，板上采用了一颗3.3V变3.0V的LDO芯片为STM32G473的模拟供电电压管脚VDDA提供低纹波的3.0V。

板上没有下载器，如果要调试该核心板，可以通过核心板靠近2个地线管脚的SWD连接器进行操作，也可通过外部的杜邦线将Pin15管脚的BOOT0拉低到地，同时给核心板加电，核心板即可进入编程模式，使用者可以通过USB对其进行编程。

板上有两颗LED，一个用于指示3.3V电压是否正常，另一个为状态指示灯，使用者可以通过编程对其进行点亮操作，以指示需要表示的状态。

模块主要性能指标和管脚定义

主要性能指标

管脚定义

板上设置及标识

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

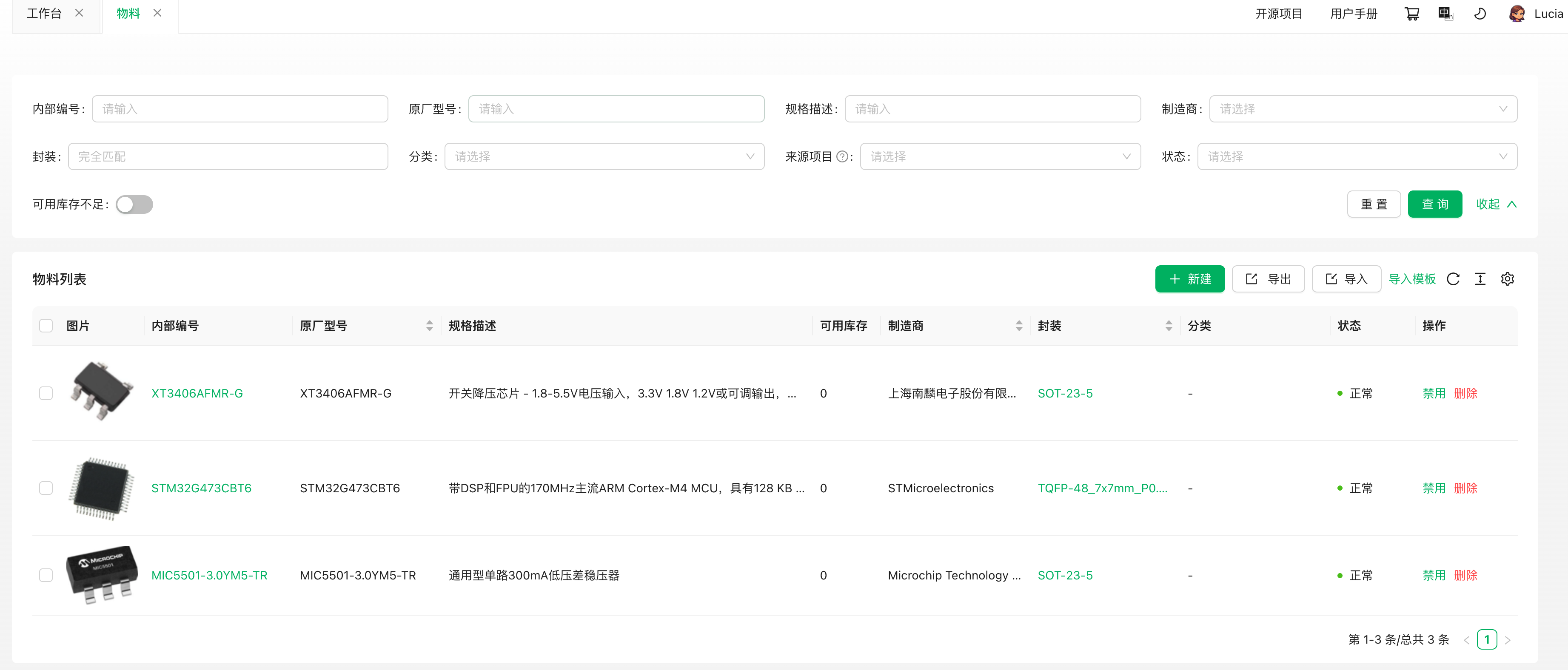

物料添加展示图

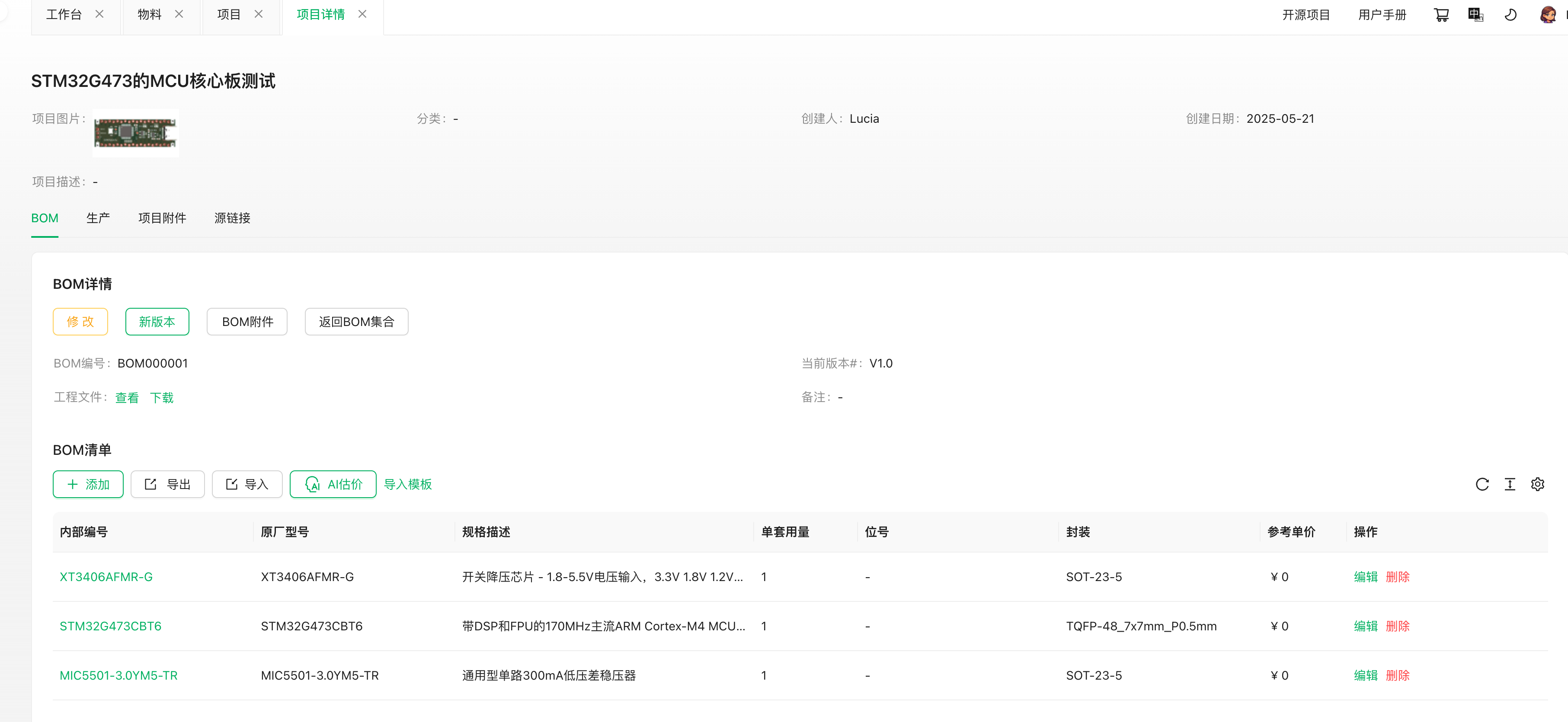

项目详情图
