内容介绍

任务介绍

在本次Make Blocks任务中，选择了STM32G4 MCU最小系统核心板的设计，要求使用STM32G4系列作为微控制器，实现任务中所要求的基本功能。

方案介绍

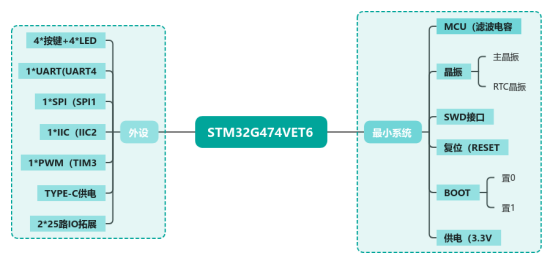

设计框图如下图所示：

所有外设已在上图列出。

根据任务要求本次我选用的是STM32G474VET6芯片设计了一款MCU核心板，此核心板主要用于日常学习，可以搭配面包板以及拓展板使用。可以通过Type-C对此核心板供电。

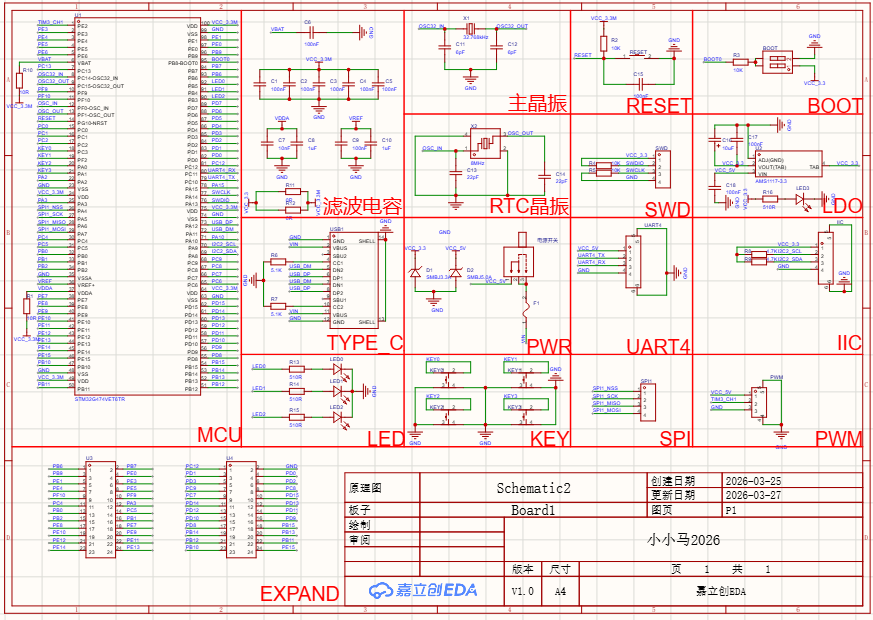

原理图

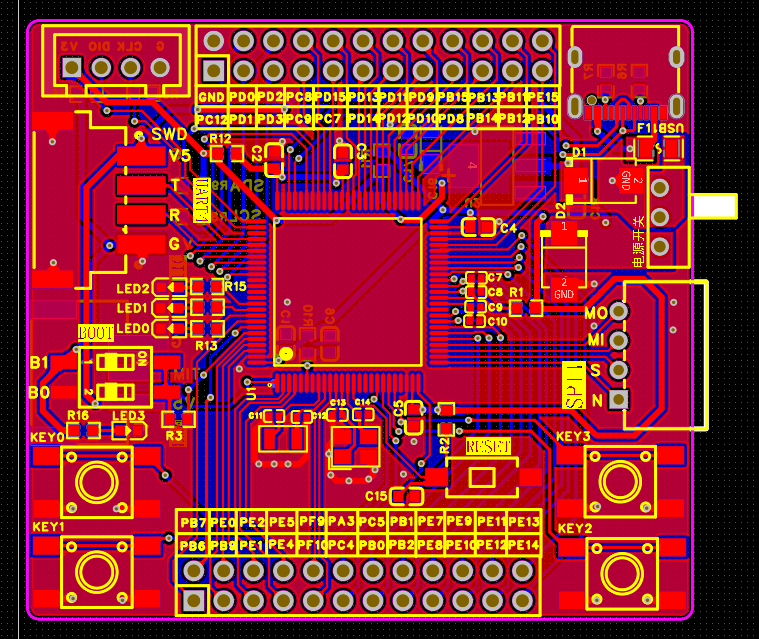

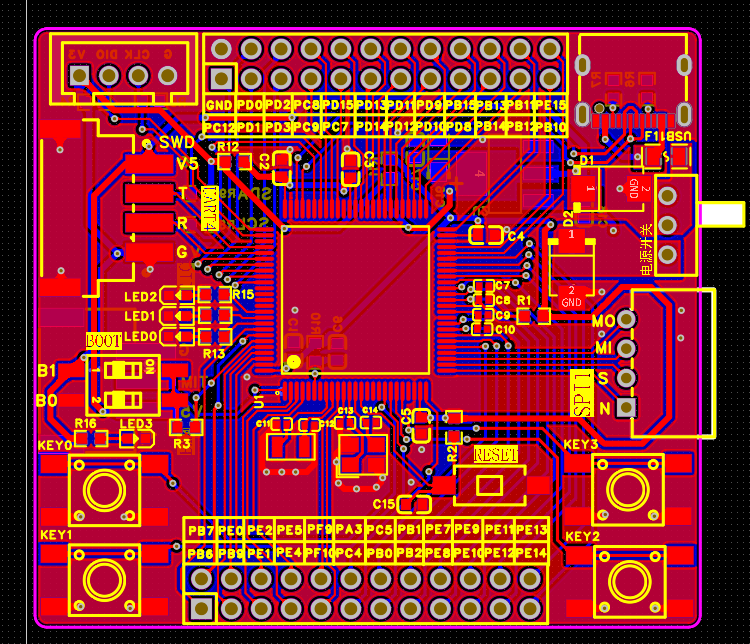

PCB

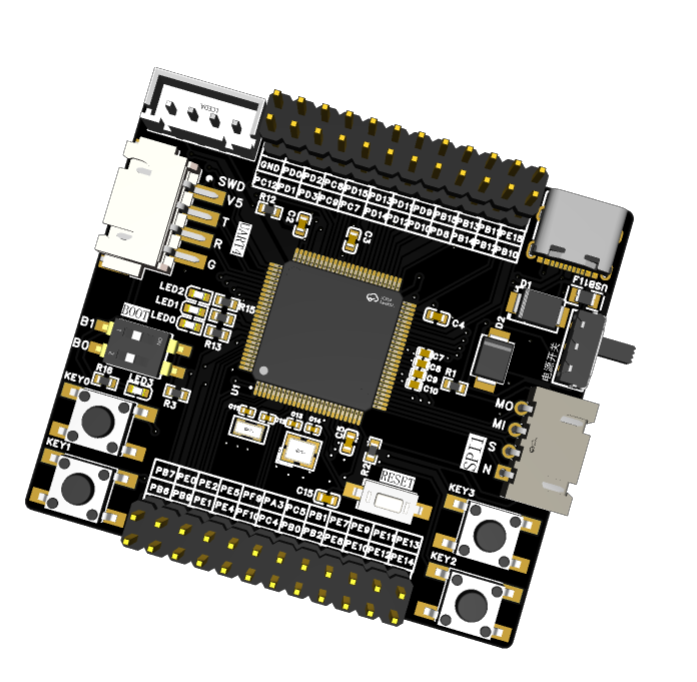

3D效果图

下面对各个模块进行介绍：

STM32G474VET6 是意法半导体的 32 位 MCU，采用ARM Cortex-M4内核（带 FPU/DSP），主频 170MHz。内置512KB Flash、128KB SRAM，100 引脚 LQFP 封装，集成丰富模拟外设与硬件加速器。

8MHz主晶振和32.768KHz RTC晶振。

此核心板不支持直接调试，需要外接下载器，支持SWD模式调试下载，此处接口使用直插XH2.54，并在背面进行标注，调整好一次线序后后续即不需要再次进行调整和注意，直接插入即可。

支持外部按键复位，并且使用和用户自定义按键不同类型的按键，更易区分不误触。

STM32G474系列支持三种启动模式，可以通过设置BOOT0和BOOT1进行模式设定，外部接出BOOT0引脚，此处使用拨码开关进行对BOOT0引脚的设置。

使用16 pin Type C进行供电，放置保险丝以及TVS管来进行供电保护，侧边放置开关控制板子的通电与否。

使用LDO电路进行降压，选用AMS1117_3.3V进行降压以此满足芯片的供电。同时使用0欧电阻对外部电源和MCU供电进行隔离。

板载4个用户自定义按键，已和复位按键进行区分。

板载5个LED灯，其中一个用来进行上电的显示，4个为用户自定义LED。

选用UART4，SPI1,IIC2,定时器3，采用XH2.54接口，顺序已在丝印层标注，调整一次线序后即可不必调整。

采用两个2*12 XH2.54排针进行IO的引出，丝印已在PCB上进行标注。

这次设计 STM32G4 MCU 最小系统核心板，让我对最小系统的构成逻辑有了更直观的理解 —— 从电源、复位、时钟到 BOOT 启动配置，每一个模块都是芯片稳定运行的基础。在绘制原理图和 PCB 时，也体会到了器件选型、信号完整性和布局布线的重要性，为后续更复杂的硬件设计打下了扎实基础。
