一、任务介绍

本次设计的任务是完成一款基于STM32G474VET6微控制器的核心板PCB模块。模块要求具备完整的最小系统电路（电源、时钟、复位、调试接口），并引出全部可用GPIO引脚，同时板载大容量外部Flash存储器和Type-C供电接口，以满足数字电源、电机控制等高性能嵌入式应用的评估和开发需求。

二、方案介绍

1.设计方案

本模块以 STM32G474VET6 为主控芯片，构建完整的最小系统核心板。整体方案采用 Type‑C 5V 输入 + AMS1117‑3.3 稳压 为整个系统供电，确保电源稳定可靠。
系统时钟采用 8MHz 高速外部晶振（HSE） 与 32.768kHz 低速 RTC 晶振（LSE） 双时钟设计，满足高精度运行与低功耗实时时钟需求。
为满足大容量数据存储需求，板载 W25Q128 SPI NOR Flash（16MB），可用于程序存储、参数保存、波形表或字库存放。
调试接口采用标准 SWD 调试接口，方便程序下载与在线调试。所有可用 GPIO、电源、通信接口（USART、I2C、SPI）均通过 2.54mm 间距排针完整引出，便于外部扩展与二次开发。
板载用户按键、复位按键、电源指示灯、ESD 保护及电源防反接电路，整体设计兼顾稳定性、易用性与扩展性，适用于数字电源、电机控制、工业控制等高性能嵌入式开发场景

2.板上资源框图

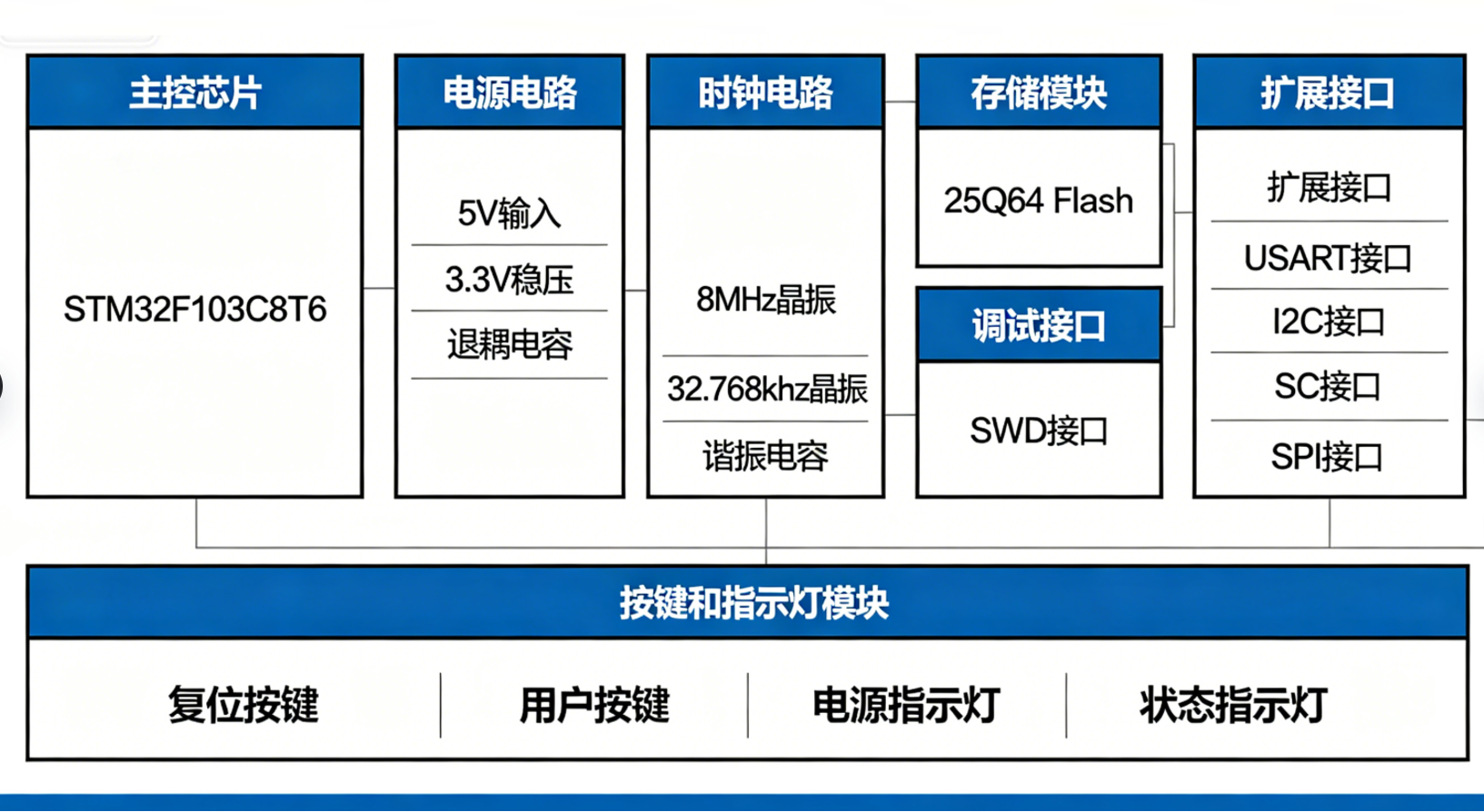

板上资源框图

三、模块介绍

本核心板采用意法半导体STM32G474VET6作为主控芯片，该芯片基于ARM Cortex-M4内核，主频高达170MHz，内部集成了高分辨率定时器（HRTIM）、高速ADC/DAC及数学加速器，专为数字电源和电机控制应用优化设计。模块通过AMS1117-3.3稳压器将Type-C接口输入的5V电压转换为稳定的3.3V供电。板载8MHz高速外部晶振和32.768kHz低速晶振，确保系统时钟精度与低功耗运行能力。为扩展存储空间，模块配备了一颗W25Q128JVSIQ（16MB）SPI Flash芯片。调试接口采用标准的SWD 4线制引出，同时所有GPIO、电源、通信接口均通过2.54mm间距排针引出，便于用户连接外部驱动板或测量设备。模块PCB尺寸紧凑，布局合理，兼具高性能与易用性，非常适合作为数字开关电源、伺服驱动器、逆变器等原型验证的核心控制单元。

主要器件选型（来自DigiKey）

1. 微控制器 (STM32G474VET6TR)

型号: STM32G474VET6TR (ST意法半导体)

链接: STM32G474VET6TR STMicroelectronics | 单片机 | DigiKey

说明: ARM Cortex-M4F内核，170MHz，512KB Flash，128KB SRAM，LQFP-100封装，内置HRTIM、USB-C、CAN-FD等丰富外设。

2. 外部Flash存储器 (W25Q128JVSIQ)

型号: W25Q128JVSIQ (Winbond华邦)

链接: W25Q128JVSIQ Winbond Electronics | 存储器 | DigiKey

说明: 16MB SPI NOR Flash，用于固件存储、参数保存或字库/波形表存储。

3. 线性稳压器 (AMS1117-3.3(XBLW))

型号: AMS1117-3.3(XBLW) (芯伯乐)

链接: https://www.lcsc.com/product-detail/XBLW_AMS1117-3-3-XBLW_C18906017.html

说明: 固定输出3.3V的LDO，最大输出电流1A，为MCU及板上外设提供稳定电源。

4. 时钟源 (8MHz & 32.768kHz)

型号: ABM3BAIG-8.000MHZ-1Z-T, ABLS-LR-3.2768MHZ-T

链接：ABM3BAIG-8.000MHZ-1Z-T Abracon LLC | 晶体 | DigiKey 市场

链接：ABLS-LR-3.2768MHZ-T Abracon LLC | 晶体 | DigiKey

说明: 8MHz高速晶振为MCU提供主时钟；32.768kHz低速晶振用于RTC实时时钟功能

二、原理图设计图

原理图清晰分为以下几个功能部分：

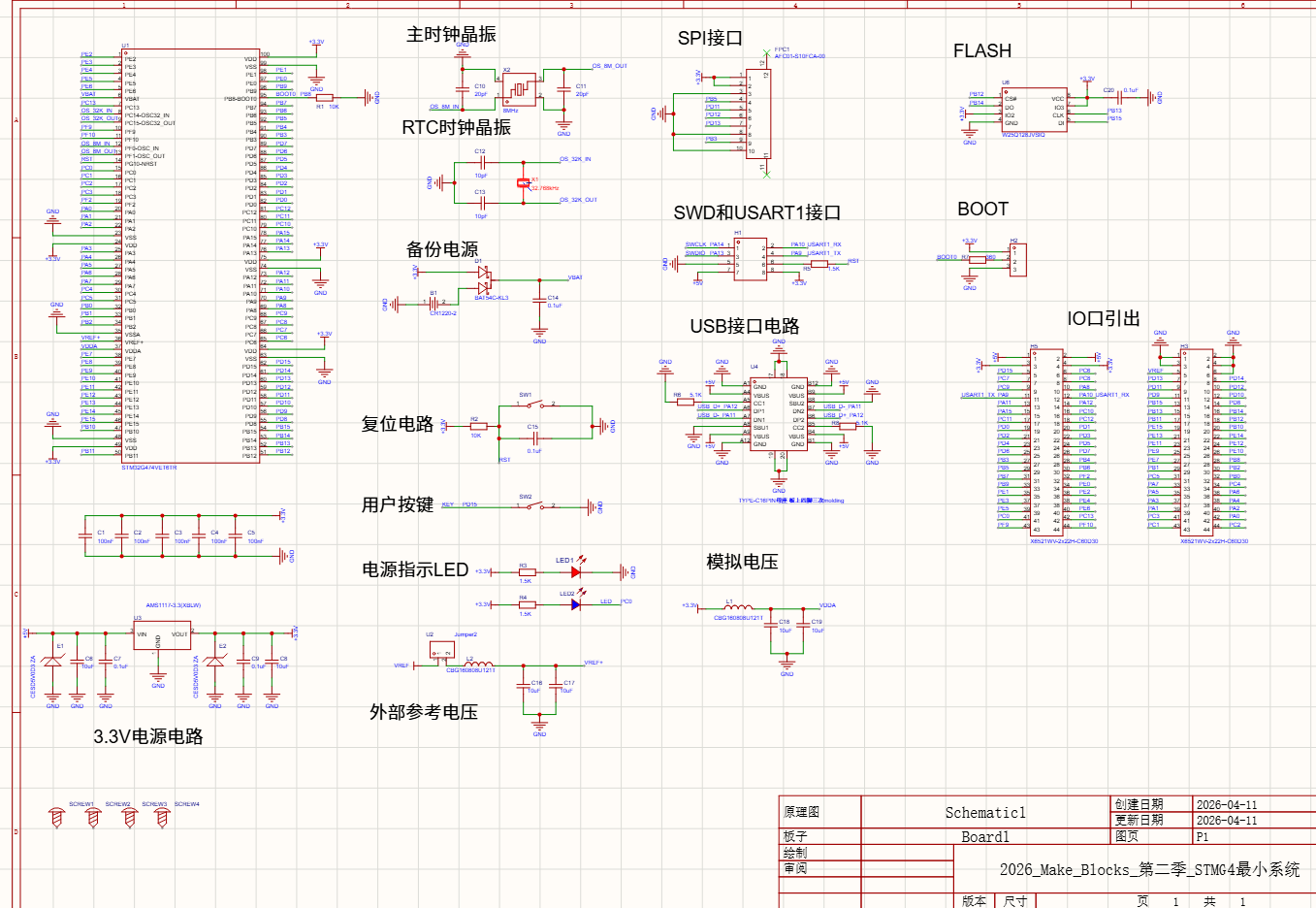

![STM32G474核心板原理图]

1. 电源输入与稳压电路：

通过USB Type-C接口（U4）引入5V直流电源，经LDO芯片U3（AMS1117-3.3）降压至3.3V，为MCU及所有外设供电。输入端与输出端均配置了多颗100nF、10uF滤波电容（C1~C9等），以抑制纹波和噪声。

2. 微控制器最小系统：

U1（STM32G474VET6）为核心，连接8MHz高速晶振（X2）与32.768kHz低速晶振（X1），配合起振电容（C10~C13）构成时钟电路。复位引脚通过上拉电阻和按键引出。SWD调试接口（SWCLK、SWDIO）通过排针H1引出。

3. 外部存储电路：

U6（W25Q128JVSIQ）通过SPI总线与MCU的对应引脚相连，用于扩展存储。

4. GPIO扩展与功能外设：

   - 2x22P排针H5将MCU的GPIO、电源、通信接口（USART、I2C、SPI）全部引出，并清晰标注了引脚功能。

   用户按键SW1、SW2与复位按键，分别连接至MCU的IO引脚。

   电源指示灯LED（PC0）通过限流电阻连接至MCU。

   10P FPC连接器FPC1用于扩展其他柔性电路板接口。

5. ESD保护与防反接：

在Type-C接口的CC线和VBUS上加入ESD保护二极管E1、E2（CESD5V0D3），并在电源路径中设置BAT54C肖特基二极管D1用于防反接保护。

三、PCB设计图

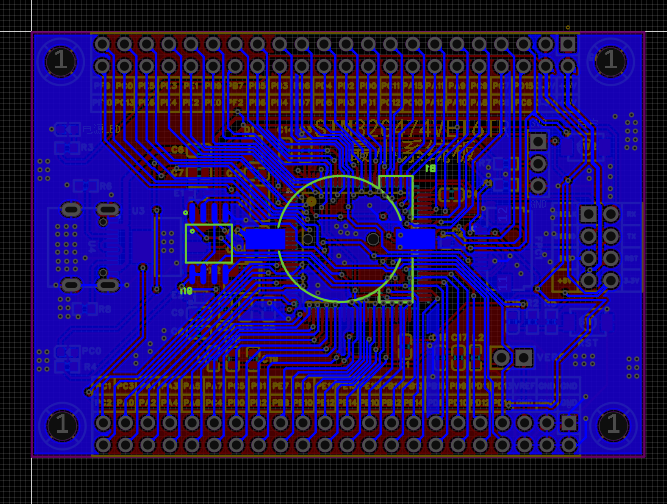

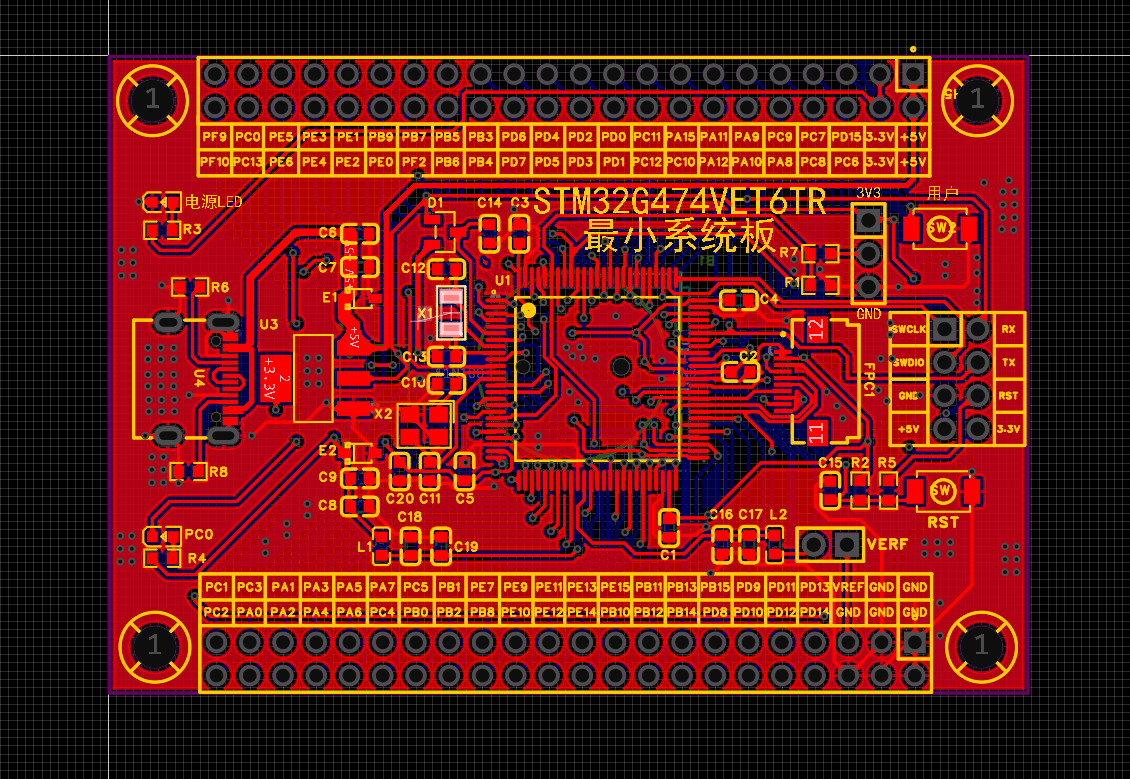

[PCB顶层布局]

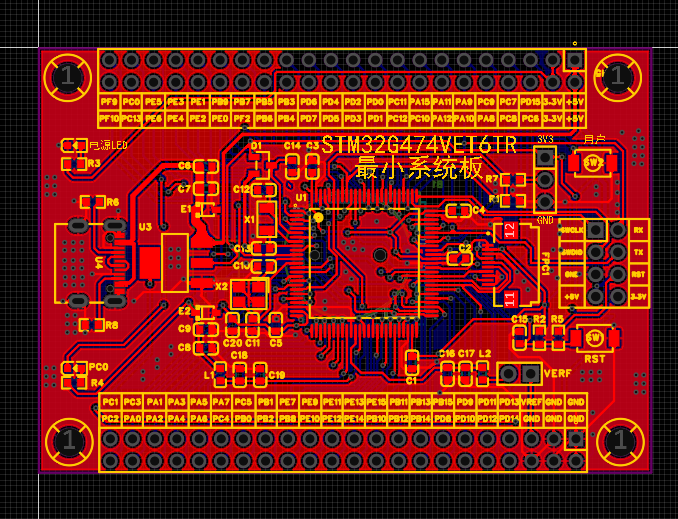

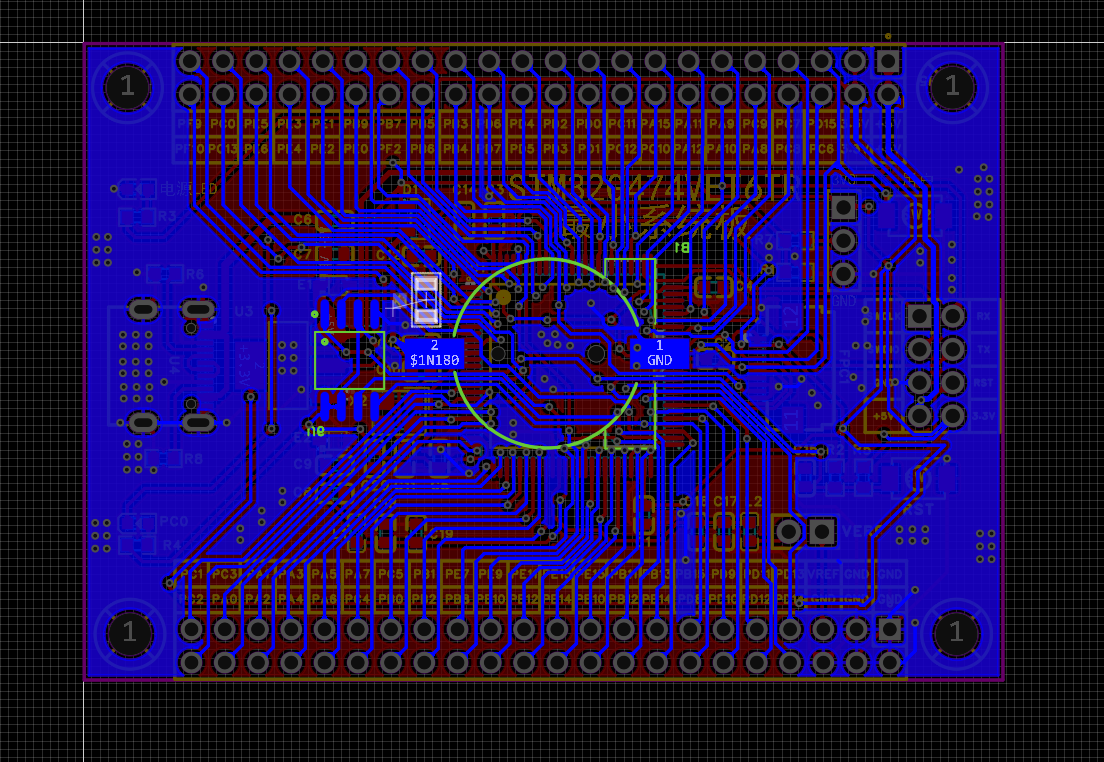

![PCB底层布局]

PCB尺寸设计为适合手工焊接与桌面使用，采用双层板设计。

布局：核心布局遵循信号流向，Type-C接口位于板边左侧，LDO电路靠近电源入口；MCU居中，晶振紧邻其时钟引脚；Flash芯片靠近MCU的SPI引脚；排针H5分布在板子两侧，便于示波器探头或杜邦线连接。整体布局紧凑，数字与模拟区域分离。

布线：电源主线采用加宽走线（15~20mil），并以完整覆铜作为地平面，确保低阻抗回路。高速信号线（如晶振、SPI）尽可能短且直，减少干扰。差分对（USB DP/DM）进行了阻抗匹配和等长处理。

标识：顶层和底层丝印层清晰标注了元件位号（U1、U2...）、接口定义（3V3、GND、SWCLK、SWDIO、RX、TX等）以及引脚编号，极大地方便了焊接、调试和二次开发。

四、主要性能指标

1. 输入电压：通过USB Type-C供电，5V DC。

2. 核心工作电压：3.3V（由AMS1117-3.3稳压输出）。

3. 微控制器：STM32G474VET6，主频最高170MHz，512KB Flash，128KB SRAM。

4. 存储扩展：板载16MB SPI NOR Flash。

5. 时钟系统：外部8MHz高速晶振（HSE）和32.768kHz低速晶振（LSE）。

6. 调试接口：标准SWD（SWCLK + SWDIO）加复位信号，兼容ST-Link、J-Link等调试器。

7. GPIO引出：除电源和特殊功能引脚外，大部分GPIO通过2.54mm排针引出，支持3.3V逻辑电平。

8. 保护功能：USB端口ESD保护、电源防反接保护、复位按键。

9. 工作温度：-40°C 至 +85°C（工业级芯片保证）。

10. PCB尺寸：约70mm x 48mm

五、管脚定义

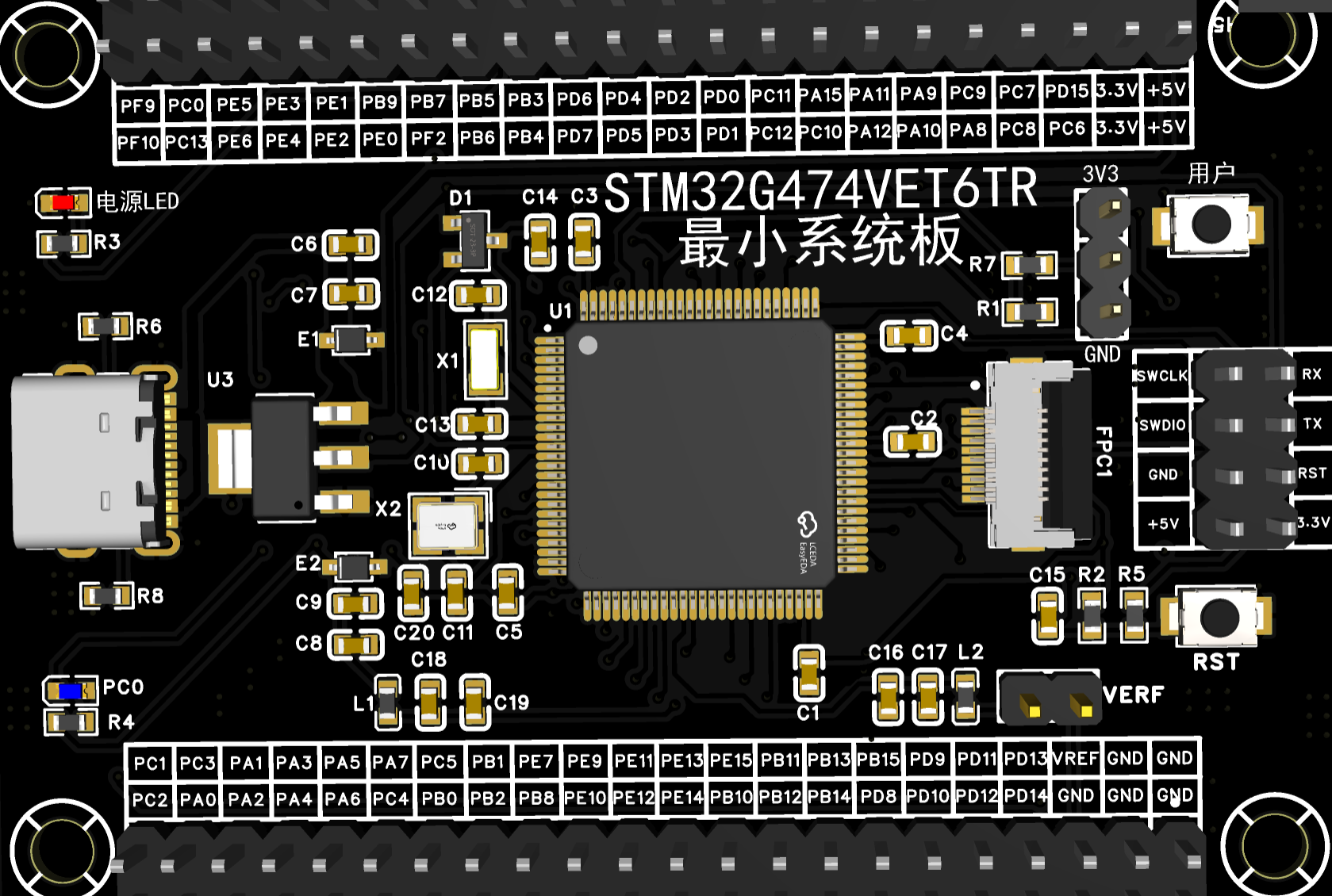

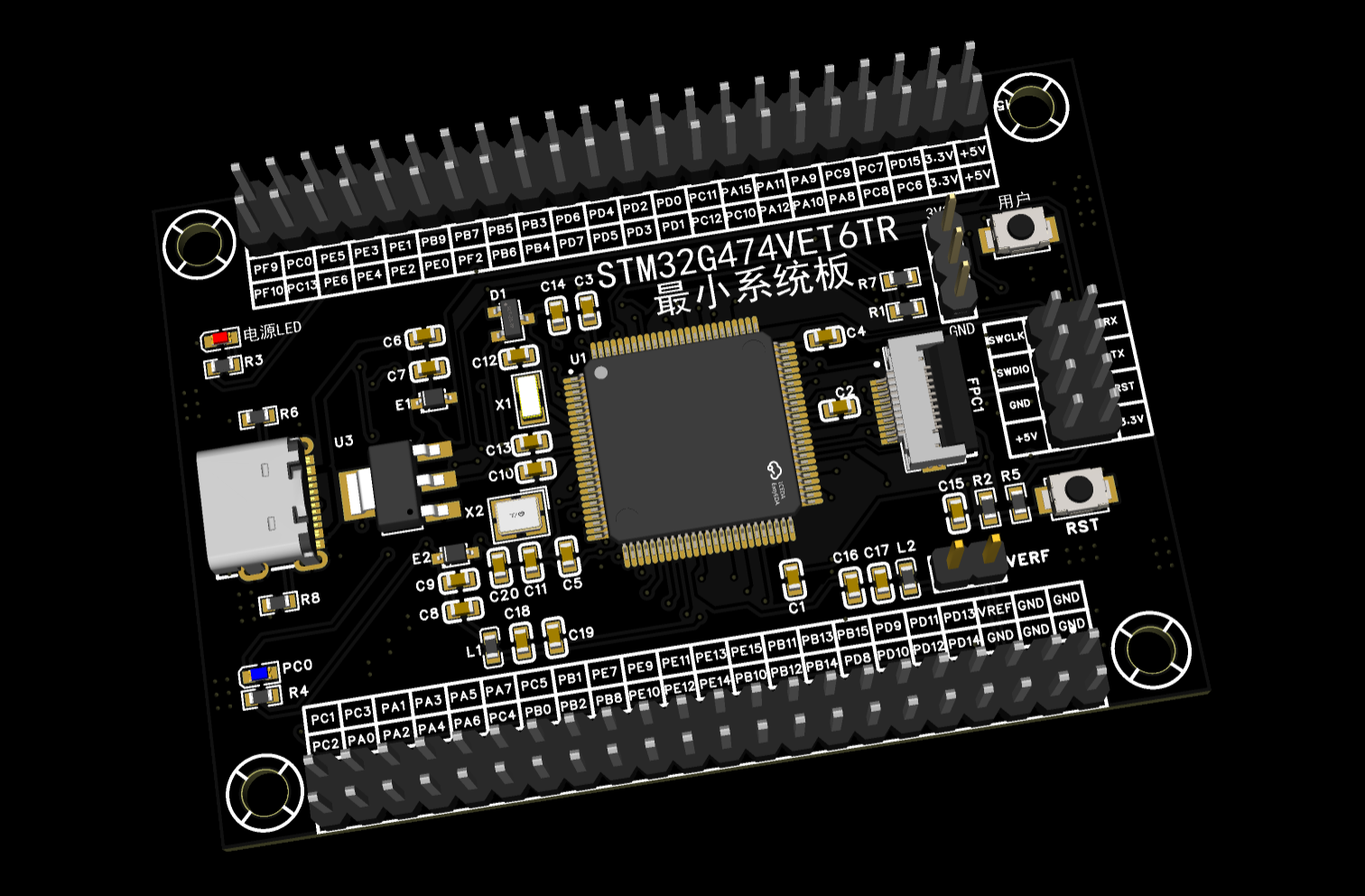

引脚外观

1、通过排针引出以下引脚：

按照题目要求我利用芯片STM32G474C8T6通过排针引出的独立引脚数量总计为 109 个。

另外还要SPI屏接口、SWD和USART调试接口

• 电源与控制信号：3V3, +5V, GND, SWCLK, SWDIO, RST (共 6 个)
• 通信接口：RX, TX, I2C_SCL, I2C_SDA, SPI_SCK, SPI_MISO, SPI_MOSI (共 7 个)
• 通用 GPIO：PA0-15, PB0-15, PC0-15, PD0-15, PE0-15, PF0-15 (共 96 个)

2、板上设置及标识

1. 电源输入：

通过USB Type-C接口（U4）供电，5V输入。

2. 状态指示：

红色电源指示灯LED（PC0）可由MCU编程控制。

   上电后，若固件运行，该灯闪烁或常亮指示工作状态。

3. 用户按键：

   SW1（BOOT0）：用于进入系统Bootloader模式。

   SW2（用户按键）：可编程自定义功能。

   复位按键：用于硬件复位MCU。

4. 标识说明：

   U1： STM32G474VET6主控芯片

   U3： AMS1117-3.3稳压器

   U6： W25Q128JVSIQ Flash存储器

   X1： 32.768kHz晶振

   X2： 8MHz晶振

   U4： Type-C母座

   H5： 44P扩展排针

   H1： 8P调试/扩展排针

 通过排针引出88个IO口

六、心得体会

通过本次STM32G474VET6最小系统板的设计与实现，我对高性能MCU的硬件开发有了更深入的理解。STM32G474作为一款数字电源和电机控制专用MCU，其内部集成的HRTIM和高速模拟外设要求PCB设计时必须格外注意信号完整性和电源完整性。

在设计过程中，我重点解决了几个关键问题。首先是电源分配网络（PDN）设计，G4系列MCU对电源纹波较为敏感，因此我在LDO输入输出端配置了多级电容组合（10uF + 100nF），并在PCB布局上尽量缩短了去耦电容与电源引脚的距离。其次是时钟电路的布局，8MHz和32.768kHz晶振均采用了包地处理，避免高频信号串扰影响起振稳定性。再者是

USB Type-C接口的处理，虽然本板只使用5V供电，但仍添加了ESD保护器件以增强插拔时的可靠性。

关于题目要求的“软启动”，在核心板设计中体现为AMS1117 LDO的内部软启动特性，以及RC复位电路提供的上电延时复位功能。这保证了MCU在电源稳定后才开始工作。

这次项目让我完整地体验了从方案选型、原理图绘制、PCB布局布线到生产资料输出的全流程。大大提升了研发效率和规范性。这块核心板虽然结构紧凑，但功能完整，感谢电子森林的活动，动员我去学习更多的PCB知识，提供初学者更多的帮助为我今后开发复杂的数字电源、电机驱动产品提供了一个可靠的硬件平台。未来我计划为其设计配套的电机驱动扩展板，进一步探索G4系列MCU在FOC控制中的强大性能。
