一、任务介绍

本次任务围绕STM32系列MCU最小系统板展开设计，目标是完成一款集成电源、时钟、复位、下载、串口通信、IO 扩展于一体的通用核心板，满足嵌入式开发、教学实验、快速原型验证等场景需求，实现 MCU 核心功能最小化部署，同时兼容 Type‑C 供电与调试，降低嵌入式开发入门门槛。

二、方案介绍

本项目为STM32系列MCU最小系统板硬件设计，以“最小系统+实用外设+稳定供电+标准接口”为整体设计思路，搭建可独立运行、可直接用于学习与二次开发的嵌入式硬件平台。整体方案围绕芯片正常工作的必备条件展开，同时兼顾易用性、扩展性与稳定性，满足嵌入式入门学习、程序调试、外设驱动验证等场景需求。

整个系统采用模块化分层设计，分为电源供电模块、主控核心模块、时钟电路模块、SWD下载调试模块、USB-串口通信模块、状态指示与按键模块、IO扩展引出模块等功能单元。各模块之间电气隔离清晰、信号流向明确、布线规范合理，既保证最小系统能稳定工作，又预留充足的扩展能力。

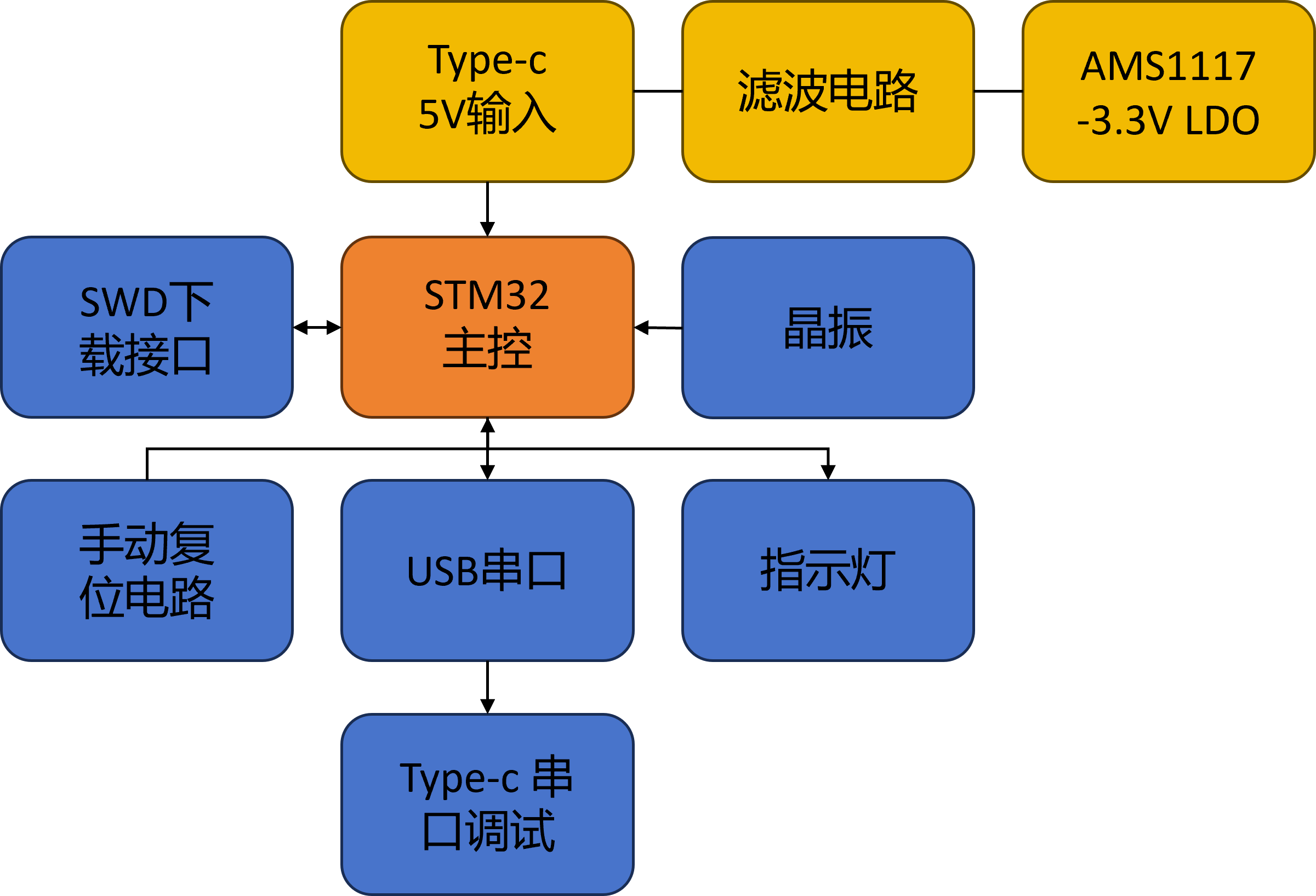

板上资源框图

三、模块介绍

1.主控芯片

根据任务要求本次我选用的是STM32G431C8T6芯片设计了一款MCU核心板，此板卡是一款集成电源、时钟、复位、下载、串口通信、IO 扩展于一体的通用核心板。

STM32G431C8T6芯片DigiKey链接：

STM32G431C8T6 STMicroelectronics | 单片机 | DigiKey

2.电源模块

采用AMS1117-3V3LDO，将Type-C输入的5V转换为稳定3.3V为MCU与外设供电，输入电压4.5–5.5V，输出纹波小、稳定性高，搭配滤波电容提升电源纯净度。

AMS1117-3.3芯片DigiKey链接：

AMS1117-3.3 EVVO | 稳压器 - 线性低压差（LDO）稳压器 | DigiKey

3.时钟模块

高速晶振：8MHz，为系统提供主时钟源，经内部倍频后可达最高工作频率

低速晶振：32.768kHz，用于RTC实时时钟、低功耗定时场景

4.下载与调试

集成SWD下载接口（PA13‑SWIO、PA14‑SWCLK），仅需2根线即可实现程序下载与在线调试，占用IO少、连接简洁。

5.串口通信

搭载CH340NUSB转串口芯片，通过Type‑C接口实现电脑与MCU串口通信，支持程序打印、指令交互、串口下载，提升开发便捷性。

6.指示与控制

LED1：电源指示灯，上电常亮，直观显示3.3V供电状态

LED2：程序状态指示灯，可通过编程控制亮灭，用于运行状态提示

SW1：手动复位按键，支持硬件复位系统

7.IO扩展

将PA、PB、PC端口全部引出，覆盖通用IO、ADC、串口、SPI、I2C、定时器等功能，方便外接传感器、执行器与扩展板。

四、原理图与 PCB 模块介绍

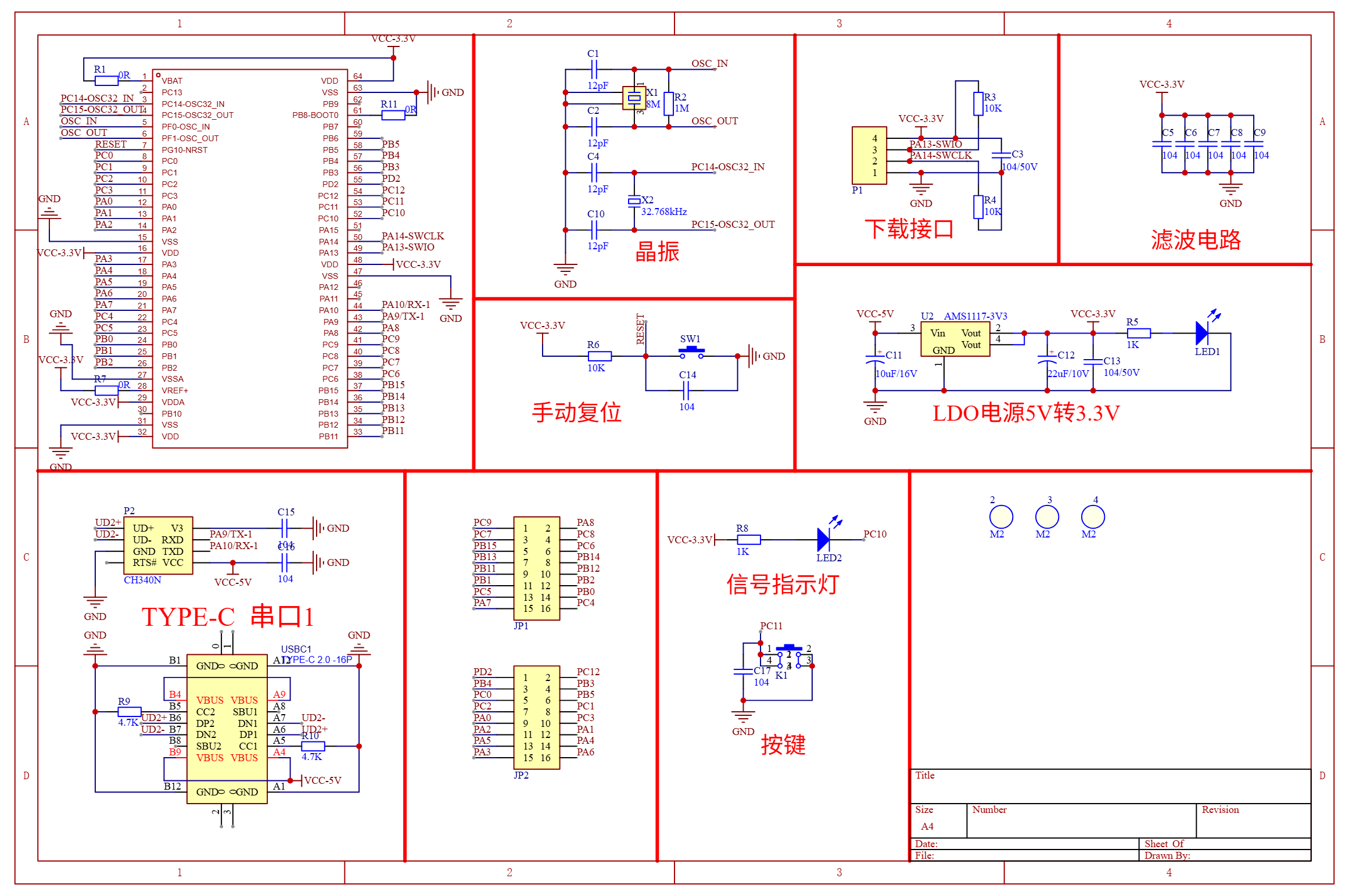

原理图

原理图设计

• 采用模块化布局：电源、时钟、下载、串口、IO、指示电路分区清晰；
• 去耦电容就近放置芯片电源引脚，提升抗干扰能力；
• SWD、串口、复位电路遵循标准设计，兼容通用调试工具；
• 所有信号标注清晰，便于调试与二次开发。

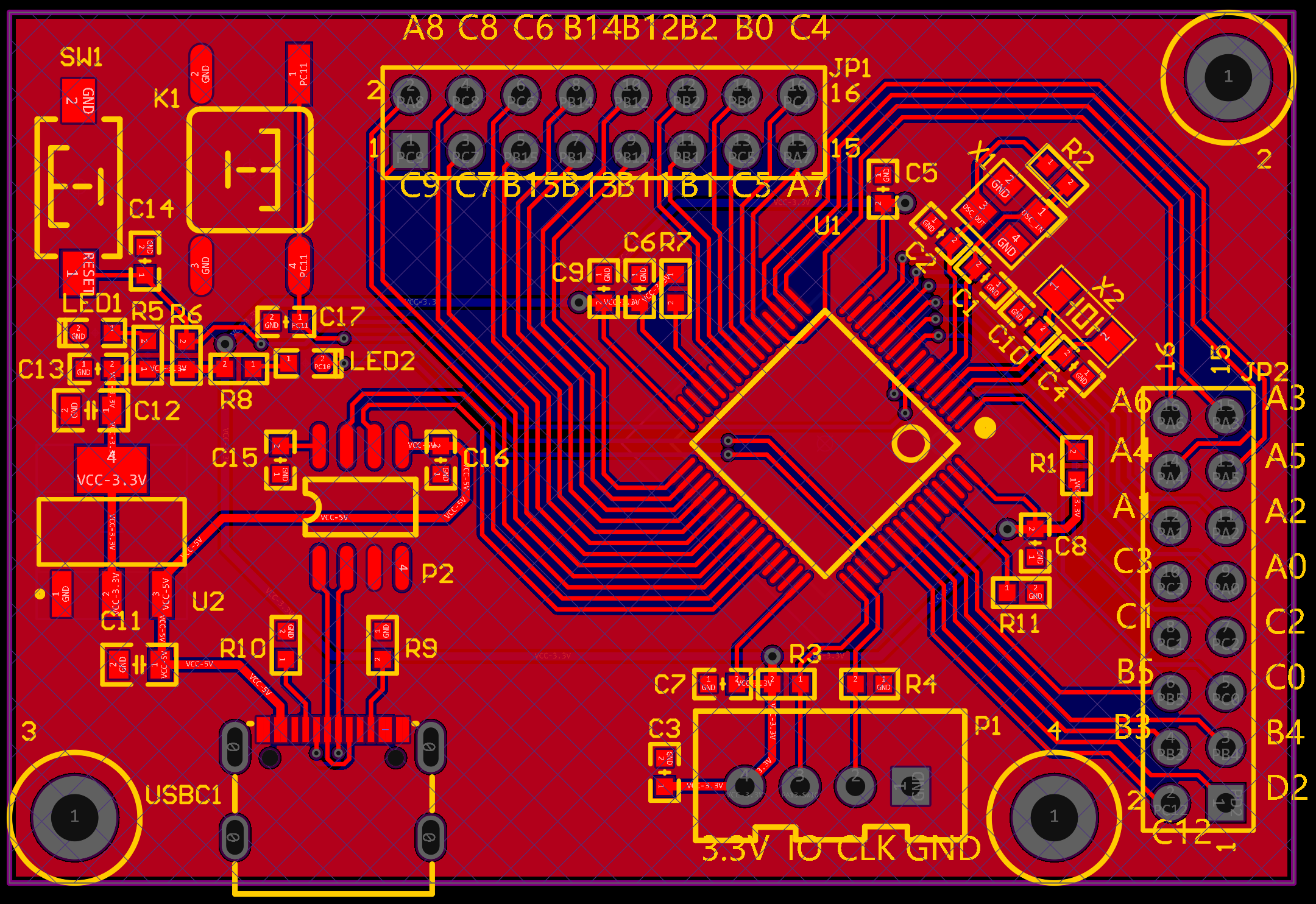

PCB

PCB设计

• 双层板设计，兼顾成本与性能；
• 电源走线加粗，降低压降与发热；
• 晶振区域短走线、包地处理，减少时钟干扰；
• Type‑C、下载接口、按键、LED布局在板边，方便操作；
• IO口采用整齐排针布局，适配面包板与扩展板。

五、模块主要性能指标和管脚定义

主要性能指标

管脚定义

六、心得体会

通过本次STM32G4 MCU最小系统核心板设计，我完整经历了从方案设计、原理图绘制、PCB布局到后期调试的全过程。我对电源电路、时钟电路、下载电路、串口电路的工作原理有了更深入理解，也意识到布局走线、滤波接地对系统稳定性的重要性。设计过程中我遇到过接口位置不合理、电源走线偏细等问题，通过不断优化和查阅规范得到解决。后续学习中我将加强对信号完整性、电源完整性的实践，同时多参考标准电路，提升设计可靠性。本次项目有效提升了我的硬件设计能力与工程思维，为后续更复杂的项目开发打下扎实基础。
