说明
欢迎！
本次设计了一款基于STM32G4系列的MCU最小系统核心板，其中包含了：
- 8MHz主晶振 + 32.768kHz RTC晶振
- 含手动复位按键的复位电路
- 14PIN TYPE-C同时满足USB通信与5V USB供电
- SWD调试接口
- 电源指示灯LED，用户LED×1、用户按键×1
- E2PROM存储
- 3V LDO稳压电路
- VREF基准电压 和 模拟电源与数字电源的隔离保证高精度ADC采样
主控芯片没有引脚定义表，所以手动整理了一份在附件《STM32G473RCT6 引脚定义表》
硬件资源
- 主控-STM32G473RCT6
STM32G473RCT6 STMicroelectronics | 集成电路（IC） | DigiKey
芯片特色：
- AARM Cortex-M4，最高 170MHz，带硬件 FPU 与 DSP 指令集
- 包含两个专用硬件单元：CORDIC：硬件加速计算三角函数、双曲函数等，常用于电机控制中的坐标变换；FMAC（滤波器数学加速器）：硬件加速数字滤波（如 FIR、IIR 滤波器），提升信号处理效率。
- 包含3个高级电机控制定时器，（即带互补PWM输出和死区控制），适合电机控制、数字电源。
- 12 位高精度 ADC（最高 4MSPS）
- 基准电压-REF3130AIDBZR
REF3130AIDBZR Texas Instruments | 集成电路（IC） | DigiKey
STM32G4系列的ADC性能很强，所以使用基准电压芯片独立提供稳定、精确且纯净的外部参考电压，以保证主控芯片的高精度ADC采样
- E2PROM-25LC640T-I/SN
25LC640T-I/SN Microchip Technology | 集成电路（IC） | DigiKey
一款 64Kbit (8K x 8bit) 的 SPI 串行 EEPROM。它通过 SPI 接口与单片机（如 STM32）通信，用于在掉电后需要保存数据（如系统参数、校准值、用户设置）的场景。

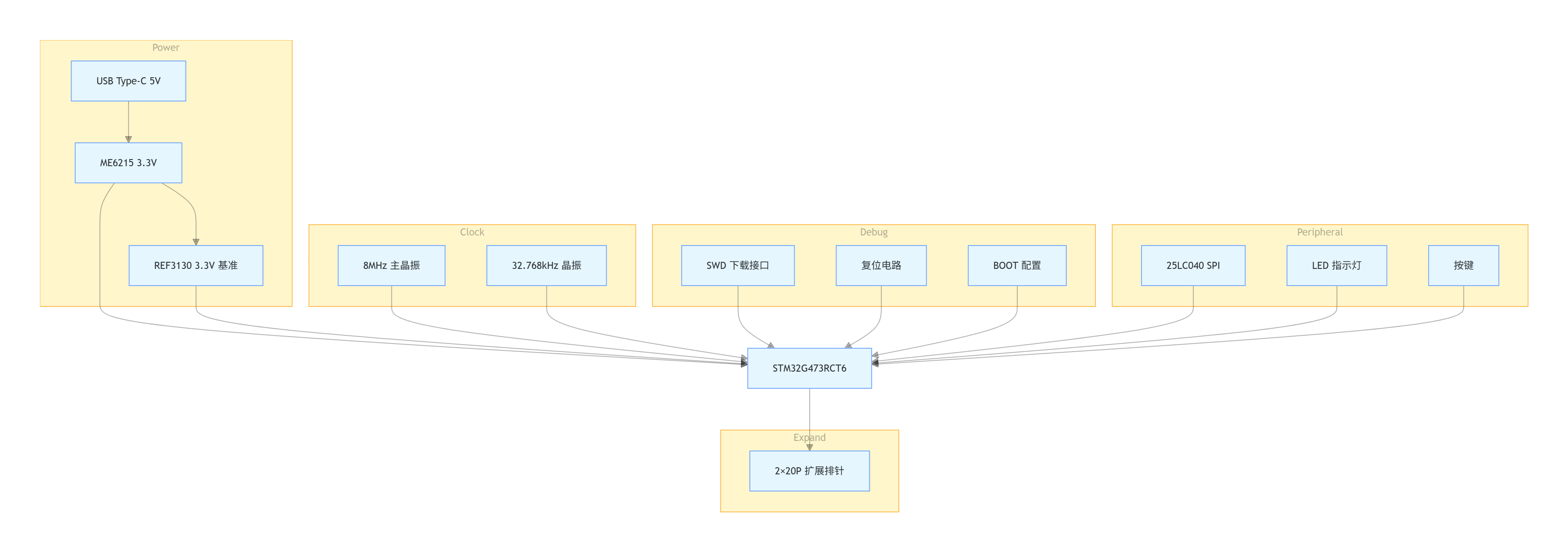

方案介绍与性能指标
1. SWD 烧录模块
功能：用于对 MCU 进行程序烧录与在线调试。
接口：采用4 针 SWD 接口，包含SWCLK（PA14）、SWDIO（PA13）、+3.3V 供电及 GND，通过排针连接调试器。
2. LED 指示模块
功能：提供系统运行状态可视化指示。
电路：2 路独立 LED 电路，LED1 通过限流电阻 R1（1kΩ）连接至 PB8，LED2 通过 R2（1kΩ）连接至 PB9，由 MCU GPIO 输出高低电平控制亮灭。
器件：选用 NCD0603Y2，3.3V 供电，限流电阻保障器件安全。
3. 时钟模块
功能：为 MCU 提供高精度外部时钟源，保障系统时序稳定。
电路：8MHz 无源晶振 X1，搭配 22pF 负载电容 C2、C3，分别连接至 MCU 的 OSC_IN/OSC_OUT 引脚，形成振荡电路。
补充：另有 32.768kHz 晶振 X2，搭配 22pF 负载电容 C4、C5，可用于 RTC 时钟。
4. E2PROM 存储模块
功能：提供掉电非易失性数据存储，用于保存配置参数等数据。
器件：U1 为 25LC640T-I/ST SN 型号 SPI 接口 E2PROM，容量 64Kbit。
连接：通过 SPI 总线与 MCU 通信，CS#（PA4）、SO（PA6）、SI（PA7）、SCK（PA5），并配有 WP#、HOLD# 引脚，100nF 去耦电容 C1 保障电源稳定。
5. 主控模块
性能：采用 STM32G473RCT6 主控芯片，ARM Cortex‑M4 内核，最高工作频率 170MHz，具备硬件浮点运算与 DSP 处理能力，内置 256KB Flash、128KB SRAM，支持高精度 ADC、多路 PWM 及丰富通信接口，满足高速控制与数据处理需求。采用 STM32 系列 MCU（型号为 STM32F103RCT6 ，LQFP64 封装。
供电：VDD 为 3.3V 数字电源，VDDA 为模拟电源，VSSA 为模拟地，VSS 为数字地，实现数模电源分离。
外设：引出全部 GPIO 至排针 HDR1、HDR2，方便扩展外设；包含 BOOT0、NRST 等控制引脚，支持启动模式切换与复位。
时钟：连接 8MHz 主晶振与 32.768kHz RTC 晶振，满足不同时钟需求。
6. BOOT 与复位电路模块
BOOT ：通过 R3（10kΩ）、R4（10kΩ）分压电路，控制 BOOT0 引脚电平，选择 MCU 启动模式（主闪存 / 系统存储器 / SRAM 启动）。
复位电路：由复位按键 KEY1、上拉电阻 R0（10kΩ）、去耦电容 C6（100nF）组成，实现手动复位与上电复位功能，低电平复位有效。
模拟电源滤波：VDDA 通过 100Ω 磁珠与 VDD 隔离，搭配 100nF 电容 C14、1μF 电容 C15，净化模拟电源噪声。
7. USB 通信 + 电源输入模块
功能：实现 USB 通信与最小系统板电源输入。
接口：Type-C 接口 包含 VBUS（5V）、CC1/CC2（配置通道）、DM/DP。
保护：DM/DP 引脚串联 220Ω 电阻 R6/R8，搭配 5.1kΩ 下拉电阻 R5/R10，实现 ESD 防护与信号匹配。
供电：VBUS 输入 5V，为后续 LDO 提供电源输入。
8. LDO模块
功能：将 USB 输入的 5V 电压转换为稳定的 3.3V 系统电源。
器件：U2 为 ME6215C33M5G 型号 LDO，输入电压范围广，输出 3.3V/500mA。
模块采用 USB Type‑C 5V 供电，经 ME6215C33M5G ，输入电容 C7、输出电容 C8保障电源稳定输出 3.3V，数字电源与模拟电源分离设计，电源纹波小、抗干扰能力强，工作稳定可靠。
9. 基准 3.3V 模块
功能：模拟 / 数字电源分离，抗干扰能力强，为高精度模拟电路提供稳定的 3.3V 电压基准。
器件：U3 为 REF3030AIDBZR，输出精度高、温漂小。
电路：输入 VREF + 接 3.3V，输出 3.0V 基准电压，搭配 10nF 电容 C11、4.7μF 电容 C12 滤波，R11（11kΩ）为可选配置电阻。

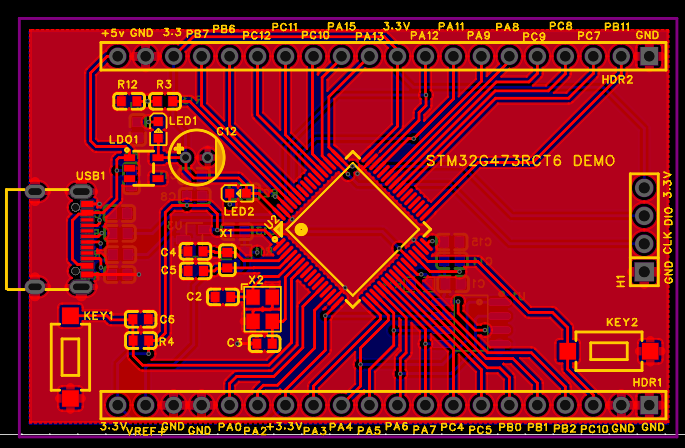

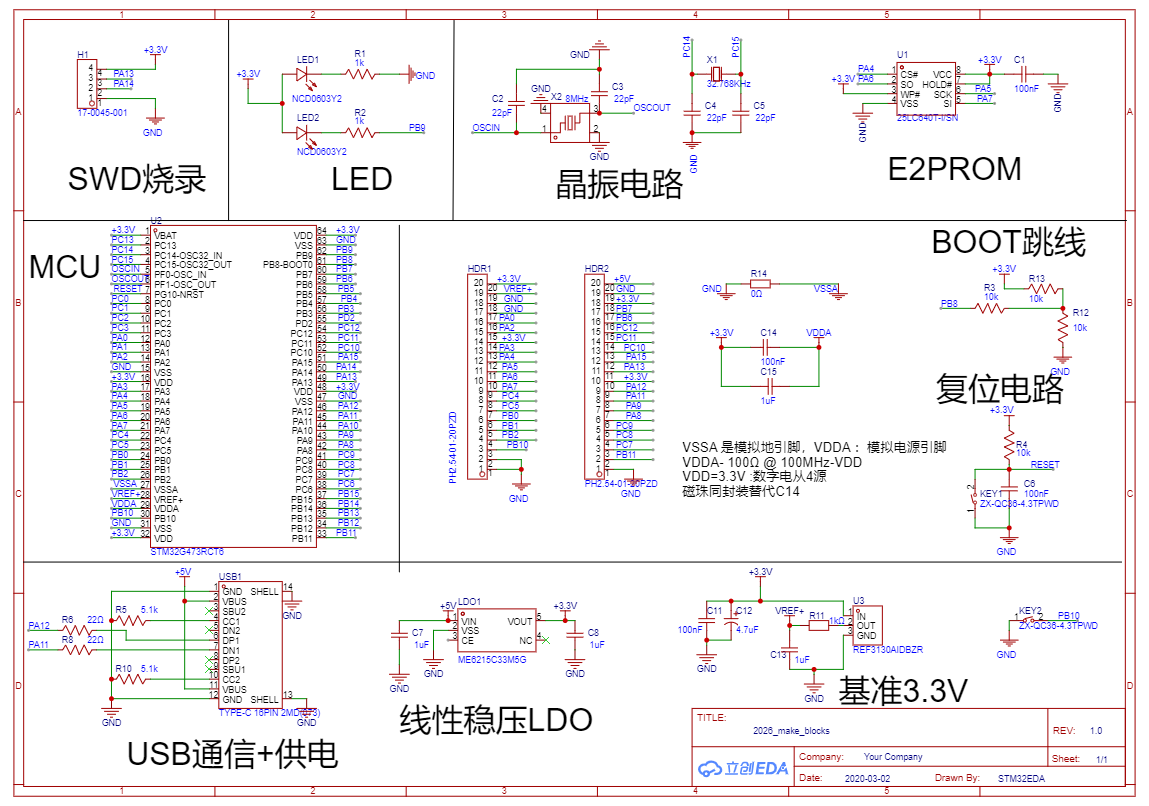

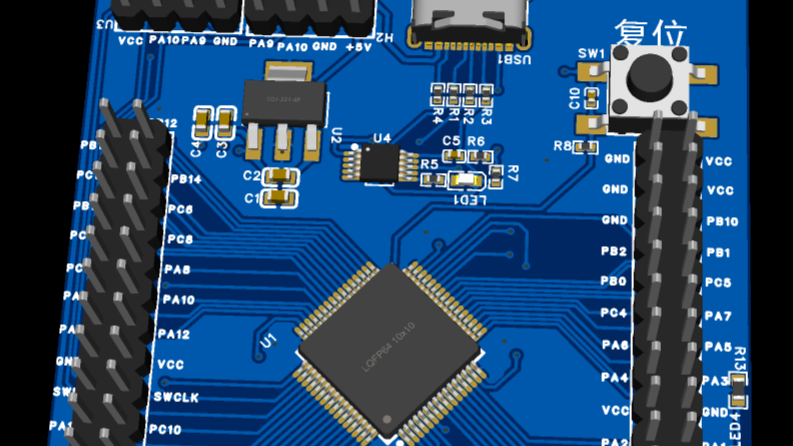

原理图与PCB设计
一些注意事项碎碎念
- 晶振要紧靠主控芯片，又不能在PCB边缘
- 电源去耦电容要紧靠芯片电源引脚
- 降压电路中的两端电源工程上多用4.7uf直插电解电容+100nf贴片电容配合
- 如果想缩小最小系统板体积，引出的GPIO可以在布局布线的最后，再反过来决定引出哪些引脚，根据PCB剩余面积，调整原理图的电气属性设定
总结
本人初入电机控制行业的硬件设计，意外发现主控芯片STM32G473RCT6的特色领域也在电机控制，引出来的GPIO口专门选择了高级电机控制定时器（TIM1/TIM8）相关引脚，主控芯片的第二大特色是高精度ADC采样，所以加入了基准电压独立供电，并且加入了数字电源和模拟电源的滤波，且选择的0603封装也可以将电容换成磁珠，为后续设计留下阈值。
