一、所选任务介绍

本次任务核心是设计一款STM32G4系列MCU最小系统核心板，需严格满足指定硬件设计规范：搭载8MHz系统主晶振+32.768kHz RTC实时时钟晶振、设计集成手动复位按键的完整复位电路、采用3.3V LDO稳压电路并支持5V USB供电、集成4Pin SWD硬件调试接口、配置1路用户LED与1路用户按键、引出不少于30个通用GPIO（需集成SPI、I2C、UART、PWM等硬件外设接口），PCB限定双层板设计，且所有核心器件必须在DigiKey官网正常在售。在基础任务要求之上，我结合实际开发需求，额外增加Type-C接口，实现供电与串口通信双重功能；采用CH340系列芯片完成USB转UART串口转换，并设计跳线帽隔离电路，仅短接跳线排针U3后，Type-C的电源与通信功能才可启用，有效避免接口信号干扰，提升核心板的兼容性与安全性。

二、设计方案介绍

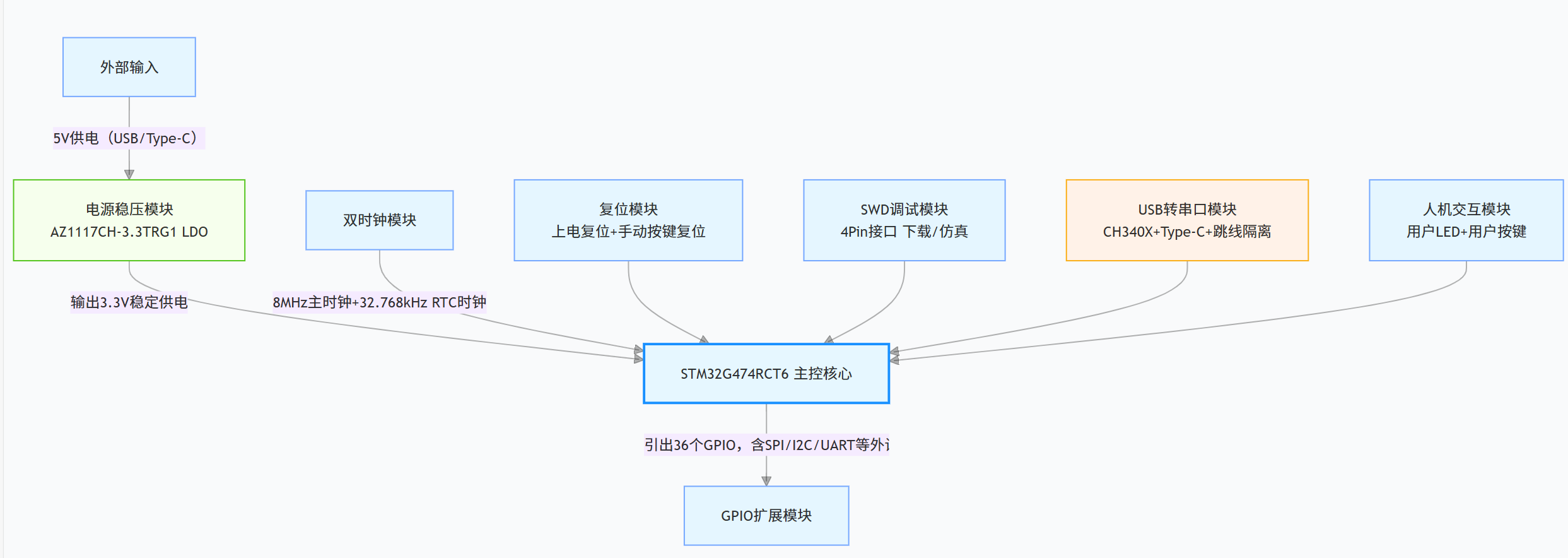

本核心板采用模块化分层设计，以STM32G474RCT6为主控核心，围绕嵌入式最小系统必备功能与扩展需求，划分为七大核心功能模块：电源稳压模块、双时钟模块、硬件复位模块、SWD调试模块、人机交互模块、USB转串口通信模块、GPIO扩展模块。板上资源框图逻辑：外部5V供电（传统USB/Type-C）输入→3.3V LDO稳压电路→为主控MCU、CH340串口芯片、用户外设统一供电；8MHz晶振为系统提供核心时钟，32.768kHz晶振为RTC实时时钟提供精准时钟；复位电路实现上电自动复位+手动按键复位；4Pin SWD接口实现程序下载与在线调试；CH340+Type-C组合实现USB转串口通信，跳线帽实现电源/通信隔离；用户LED与按键完成基础人机交互；所有可用GPIO通过双排排针引出，集成多路通信、PWM、ADC接口。整体方案兼顾最小系统的稳定性、开发便捷性与扩展灵活性，完全满足嵌入式入门开发、原型验证的使用需求。

三、设计模块及核心器件介绍

本设计所有核心器件均选自DigiKey官网在售型号，保证方案可落地、可采购，具体模块及器件如下：

1. 主控核心模块

选用芯片：STM32G474RCT6，基于ARM Cortex-M4内核，内置硬件浮点运算单元（FPU），最高主频170MHz，集成高精度模拟外设、多路定时器与通信接口，适配工业控制、电机驱动、智能传感等场景，具备高性能、低功耗的优势，可满足各类嵌入式基础开发需求。

DigiKey官网链接：https://www.digikey.cn/zh/products/detail/stmicroelectronics/STM32G474RCT6/10326728

2. 电源稳压模块

选用芯片：AZ1117CH-3.3TRG1，3.3V固定输出LDO稳压芯片，替换原缺货的LD1117S33CT，该芯片输入电压范围为4.5~12V，最大输出电流800mA，纹波小、稳定性高，可稳定为主控MCU、CH340串口芯片及所有板载外设提供3.3V供电，完全满足设计需求且在DigiKey正常在售。

DigiKey官网链接：https://www.digikey.cn/zh/products/detail/diodes-incorporated/AZ1117CH-3-3TRG1/4470985

3. USB转串口通信模块

选用芯片：SMD IC CH340X，该芯片集成内部时钟，无需外接晶振，实现USB全速转UART串口通信，稳定性强、兼容性高，支持Windows、Linux等多系统，可完美实现Type-C接口的串口通信功能，且在DigiKey官网正常在售。

DigiKey官网链接：https://www.digikey.cn/zh/products/detail/olimex-ltd/SMD-IC-CH340X/26716969

4. 时钟模块

8MHz主晶振：无源晶振，频率稳定，温度适应性强，为系统提供精准的核心时钟信号；32.768kHz RTC晶振：实时时钟设计，功耗低、精度高，保证实时时钟功能稳定运行，两款晶振均在DigiKey官网正常在售。

5. 功能外设模块

复位电路：采用1KΩ上拉电阻+100nF电容+轻触按键的经典设计，实现上电自动复位与手动按键复位，确保MCU在异常情况下可快速恢复正常工作；SWD调试接口：标准4Pin接口（SWDIO/SWCLK/VCC/GND），支持程序下载与在线仿真调试，简化开发流程；Type-C接口：，支持供电与串口通信双重功能；用户LED与按键：LED串联1KΩ限流电阻接GPIO；跳线帽隔离设计：通过跳线排针U3实现Type-C接口电源与通信信号的隔离，仅短接后才可启用Type-C的供电或通信功能，有效避免信号干扰。

四、原理图和PCB设计介绍

1. 原理图设计

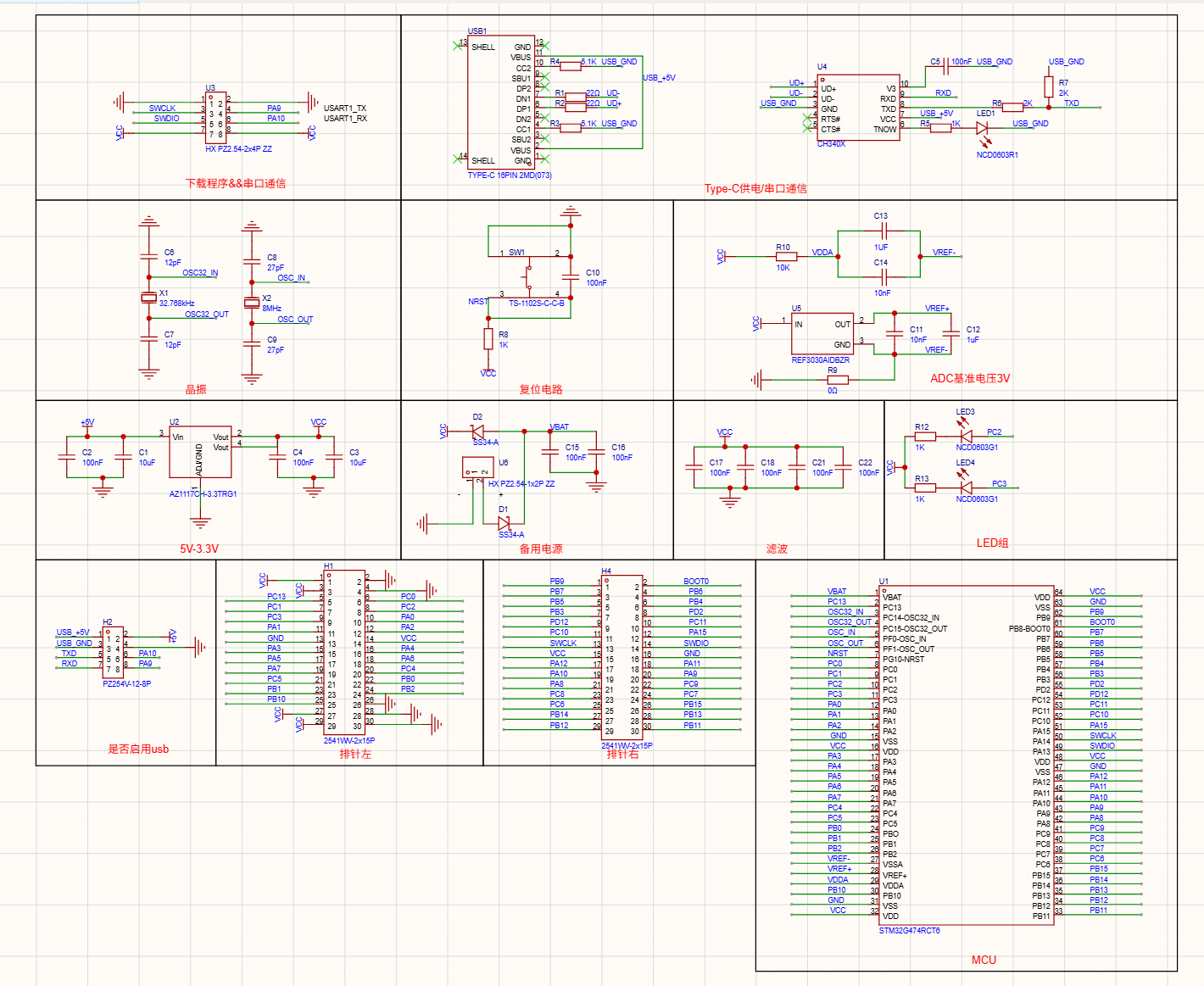

采用模块化分sheet绘制，清晰划分电源、时钟、MCU核心、复位、SWD调试、CH340串口、人机交互、GPIO扩展八大区域，逻辑层次分明，便于后期调试与修改；所有芯片电源管脚就近布置100nF去耦电容，有效滤除电源噪声，保证电源稳定性；电气连接严格遵循STM32G4硬件设计手册，所有接口、器件引脚标注清晰、可读性强，确保电路连接的正确性与规范性。

2. PCB设计

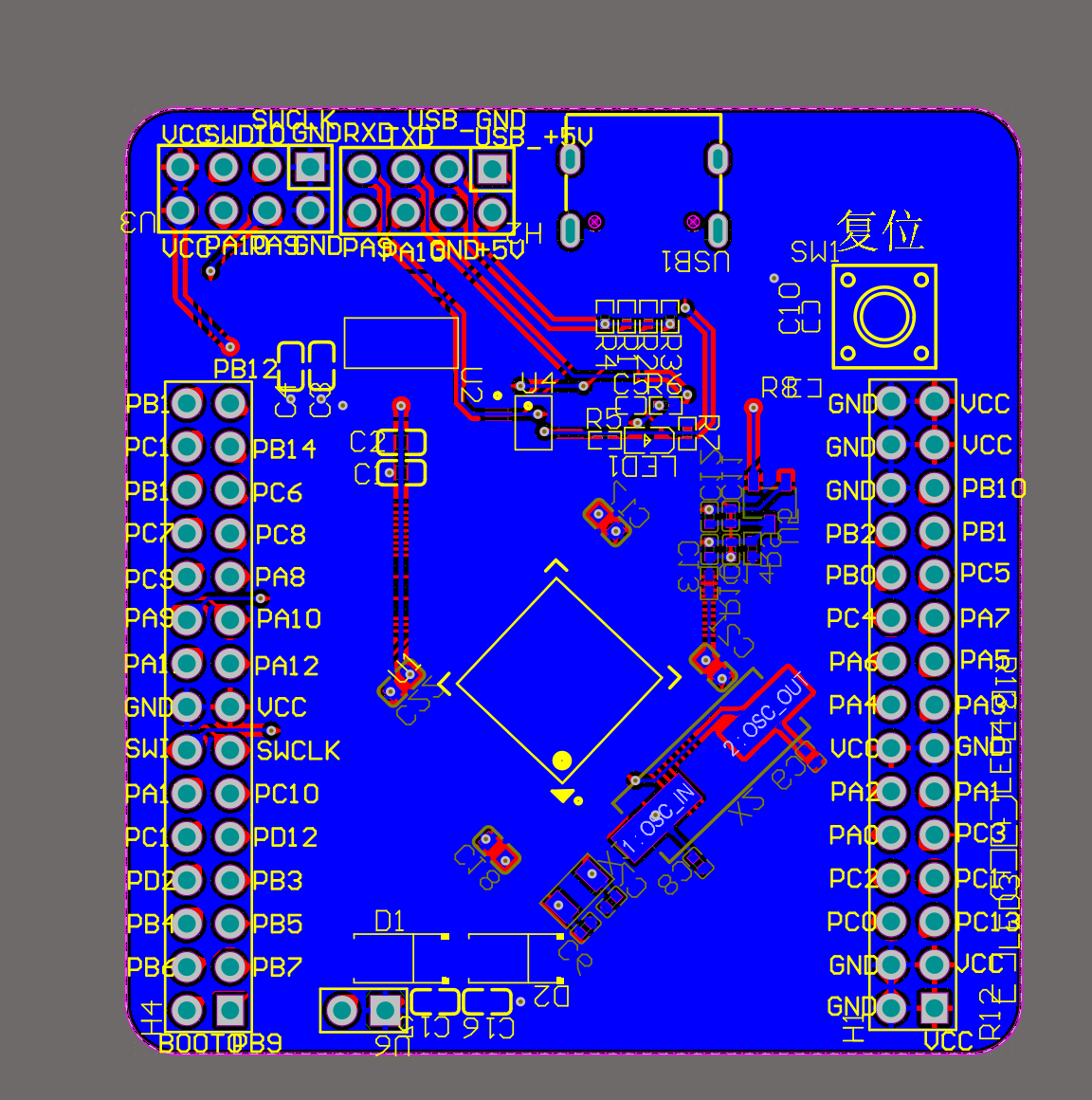

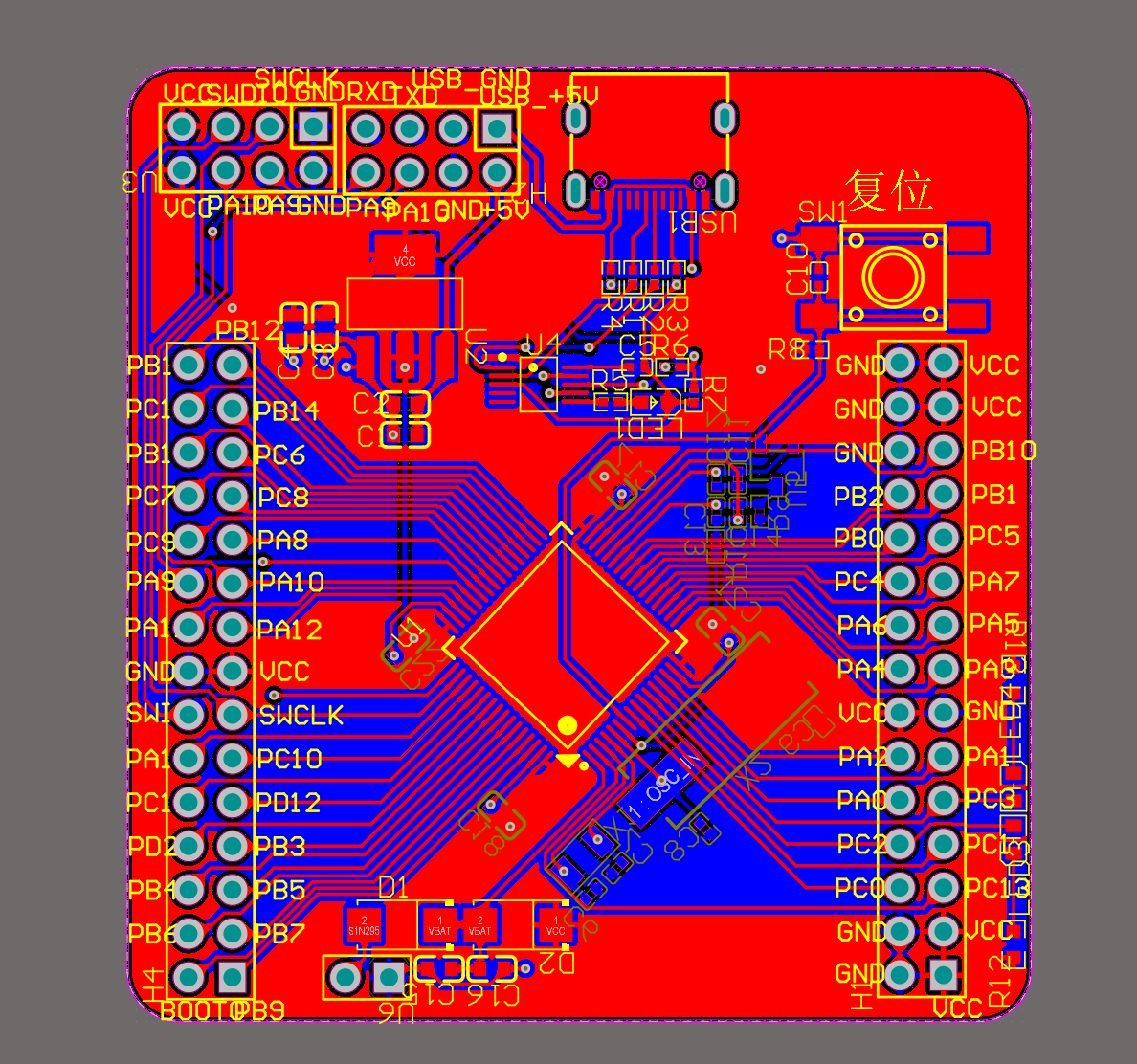

严格按照要求采用标准双层板设计，顶层主要布局核心器件 STM32G474RCT6、AZ1117CH-3.3TRG1、SMD IC CH340X、功能信号线及外设接口，底层完整铺地，大幅降低电磁干扰与信号噪声，提升核心板的稳定性；关键器件紧凑布局，缩短信号路径，减少信号延迟；Type-C、SWD接口布置在板边，便于插拔使用；GPIO排针整齐排列在核心板两侧，布线遵循短距离、等长原则，保证信号完整性；整体PCB尺寸紧凑，兼顾便携性与焊接调试需求，可直接用于制作实物。

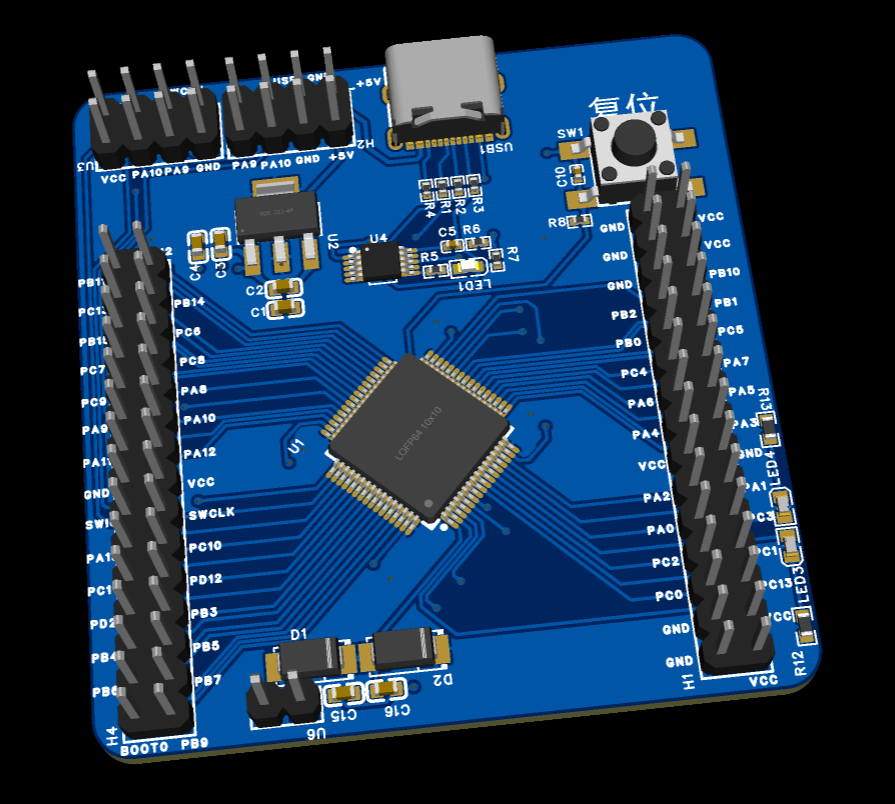

3. 3D效果图

五、模块主要性能指标和管脚定义

（一）核心性能指标

1. 主控芯片：STM32G474RCT6，Cortex-M4内核，最高主频170MHz，内置256KB Flash、64KB SRAM，集成3路12位ADC、2路12位DAC、17路定时器，支持多种通信外设，满足多样化开发需求；

2. 电源系统：输入电压5V（支持USB/Type-C双接口供电），经AZ1117CH-3.3TRG1稳压后输出3.3V/800mA，电源纹波≤50mV，供电稳定可靠；

3. 时钟系统：8MHz系统主时钟，精度高、稳定性强，可通过倍频提升系统运行速度；32.768kHz RTC实时时钟，支持低功耗运行，可实现精准计时功能；

4. 调试接口：4Pin SWD接口，支持程序下载、在线仿真调试，调试速度快、兼容性好；

5. 通信接口：板载CH340N USB转UART串口，波特率支持1200~115200bps，通信稳定，可实现核心板与电脑的串口数据交互；

6. GPIO资源：共引出36个可用GPIO，覆盖SPI、I2C、UART、PWM、ADC等外设接口，远超任务要求的不少于30个GPIO，满足各类外设扩展需求。

（二）核心管脚定义

排针右

排针左

核心板硬件参数汇总表

H2 排针

U3 排针

六、心得体会

本次STM32G474RCT6最小系统核心板设计，让我完整掌握了嵌入式硬件从需求分析、器件选型、原理图绘制到双层PCB布线的全流程设计方法，也深刻体会到工程化设计的严谨性与实用性。设计过程中，我遇到了核心器件缺货、链接报错的问题，通过替换为DigiKey在售的AZ1117CH-3.3TRG1稳压芯片和CH340N串口芯片，既保证了设计的可落地性，也让我认识到器件选型时“确认在售状态”的重要性，建立了工程化、可采购的硬件设计思维。

额外增加的Type-C+CH340N串口模块，通过跳线帽隔离设计，有效解决了接口电源与通信信号的干扰问题，大幅提升了核心板的实用价值，也让我学会了针对实际问题设计合理的解决方案。同时，我深刻认识到最小系统设计的核心是稳定性：电源稳压的纹波控制、时钟的精度保证、接地处理的规范性，都是确保MCU正常工作的关键，而双层板的完整铺地设计，有效降低了信号噪声，提升了核心板的可靠性。

在GPIO引出设计中，我合理规划外设接口，确保引出的36个GPIO覆盖各类通信、控制功能，满足多样化扩展需求。本次设计也存在可优化空间：建议后续增加电源指示灯，便于直观判断供电状态；可增加过流保护电路，进一步提升核心板的使用安全性；同时可对GPIO按外设功能分组标注，方便开发者快速识别与使用。

整体而言，本次设计圆满完成所有任务要求，不仅提升了我的硬件设计实践能力与工程思维，也让我学会了如何解决设计过程中遇到的各类问题，为后续更复杂的嵌入式硬件设计奠定了坚实基础。

总结

1. 本设计严格匹配任务要求，基于STM32G474RCT6完成最小系统设计，额外增加Type-C+CH340N串口（跳线隔离）功能，所有核心器件均为DigiKey官网在售型号，方案可落地、可采购；

2. 包含完整的电源、时钟、复位、调试、通信、GPIO扩展及人机交互模块，引出36个GPIO，满足任务≥30个GPIO的要求，双层PCB设计符合规范；
