1. 项目背景与主题介绍

1.1 项目主题

随着智能移动设备的快速发展，USB Power Delivery（PD）协议已成为目前最为普及的快充标准之一。然而，在一些特定的电子设备应用场景中（如无线充电器、电动牙刷、充电剃须刀、锂电池电动工具等），设备本身可能不具备PD快充输入能力，但开发者或用户希望能够利用现有的PD充电器来实现快速充电功能。在这一背景下，PD诱骗技术应运而生。本项目设计了一块基于CH224K芯片的PD诱骗板，其核心功能是将符合USB PD协议的电源适配器诱骗至输出指定电压（本项目设置为9V），从而满足特定电子设备的供电需求，实现电源转换与协议握手的核心功能。

1.2 项目背景

在现代电子设备生态系统中，充电接口和充电协议的多样性给设备兼容性和电源管理带来了巨大挑战。USB Type-C接口的普及推动了USB PD协议的广泛应用，但与此同时，大量传统设备仍使用老旧的充电接口或不支持PD协议的电池管理系统。这种协议不兼容问题直接影响了用户的充电体验和设备的使用便利性。

本项目的设计初衷正是为了解决这一痛点：通过设计一块小巧、可靠、功能完善的PD诱骗板，实现PD协议到传统高压直流充电的转换，使得各类电子设备能够充分利用现有PD充电器的强大输出能力，获得更快的充电速度和更好的电源管理效果。

1.3 项目目标

板卡需要能够自动识别并兼容多种USB PD快充协议，确保与市面上主流PD充电器的广泛兼容。通过简单的电阻配置，实现诱骗输出9V直流电压，满足目标应用场景的基本供电需求，同时保留一定的设计灵活性以便未来支持其他电压档位。板卡需要集成电路保护机制，例如静电放电（ESD）保护，确保在各种异常工况下设备的安全可靠运行。通过本项目设计的PD诱骗板，设备都可以利用现有的PD电源适配器获得特定的工作电压，大大简化了电源系统的设计复杂度，提高了设备的通用性和易用性。

2. 硬件介绍

主控芯片：CH224K

CH224K是本项目设计的核心控制芯片，它是一款专为USB PD快充协议诱骗应用而设计的高集成度SOC芯片。该芯片由WCH（南京沁恒微电子）推出，凭借其优异的集成度和丰富的功能特性，成为当前PD诱骗应用领域的热门选择。CH224K单芯片集成了USB PD等多种快充协议栈，全面支持PD3.0和PD2.0协议规范，同时也支持BC1.2等传统快充协议。芯片内部实现了完整的USB PD通讯模块，能够自动与PD电源适配器进行协议握手和电压协商，无需外部处理器介入即可独立完成整个快充识别流程。CH224K内置了完善的保护机制，包括过温保护（OTP）和过压保护（OVP）功能。当芯片结温超过安全阈值时，过温保护会自动启动，降低输出功率或关闭输出以防止芯片损坏；当输出电压超过安全范围时，过压保护会迅速响应，将输出电压限制在安全水平。CH224K能够自动检测VCONN供电并模拟E-Mark芯片，这对于使用带EMCA线缆的PD应用来说非常重要。该功能确保了与各类PD线缆的兼容性，避免了因线缆识别问题导致的充电失败。CH224K支持通过单电阻配置诱骗输出电压值，这种简单的配置方式大大简化了设计难度，用户只需更换一个电阻即可实现不同的输出电压设定，提高了产品的可定制性和通用性。

TVS保护器件：F6187CT

在USB接口电路中，瞬态电压抑制（TVS）二极管是保护后级电路免受静电放电和浪涌电压冲击的关键器件。本项目选用Littelfuse公司的F6187CT作为VBUS线路的TVS保护器件。钳位电压为9.2V，正好和我们的功能输出相匹配。F6187CT采用SOD882超小封装，这种紧凑的封装形式非常适合空间受限的便携设备应用。当接口遭受静电放电或浪涌冲击时，TVS二极管能够在皮秒级时间内导通，将瞬态电压钳位在安全水平，保护后级CH224K芯片和负载设备免受损坏。Littelfuse作为全球领先的电路保护器件供应商，其产品在可靠性和稳定性方面享有盛誉。选用F6187CT充分体现了本项目对产品可靠性的高度重视。

3. 方案框图与设计思路

3.1 系统整体架构

4. 原理图设计

本PD诱骗板的原理图设计围绕CH224K芯片展开，主要分为以下几个功能模块：

Type-C母座是整个系统的电源输入端，采用16pin标准Type-C接口定义。Type-C接口的设计需要特别注意引脚布置和焊接可靠性。16pin全定义的Type-C母座能够兼容标准USB-C线缆。

接口保护模块是保障系统安全的第一道防线，本设计采用了TVS保护措施。F6187CT是非常适合用于VBUS过压保护的TVS二极管。其工作原理基于半导体PN结的齐纳击穿特性：当线路电压超过TVS的击穿电压时，PN结反向击穿，将过压能量吸收并将电压钳位在安全水平。对于9V输出应用，F6187CT的9.2V击穿电压提供了约2%的电压裕量，既能保证在正常9V输出时TVS不导通（避免功率损耗），又能在出现异常高压时迅速动作保护后级器件。

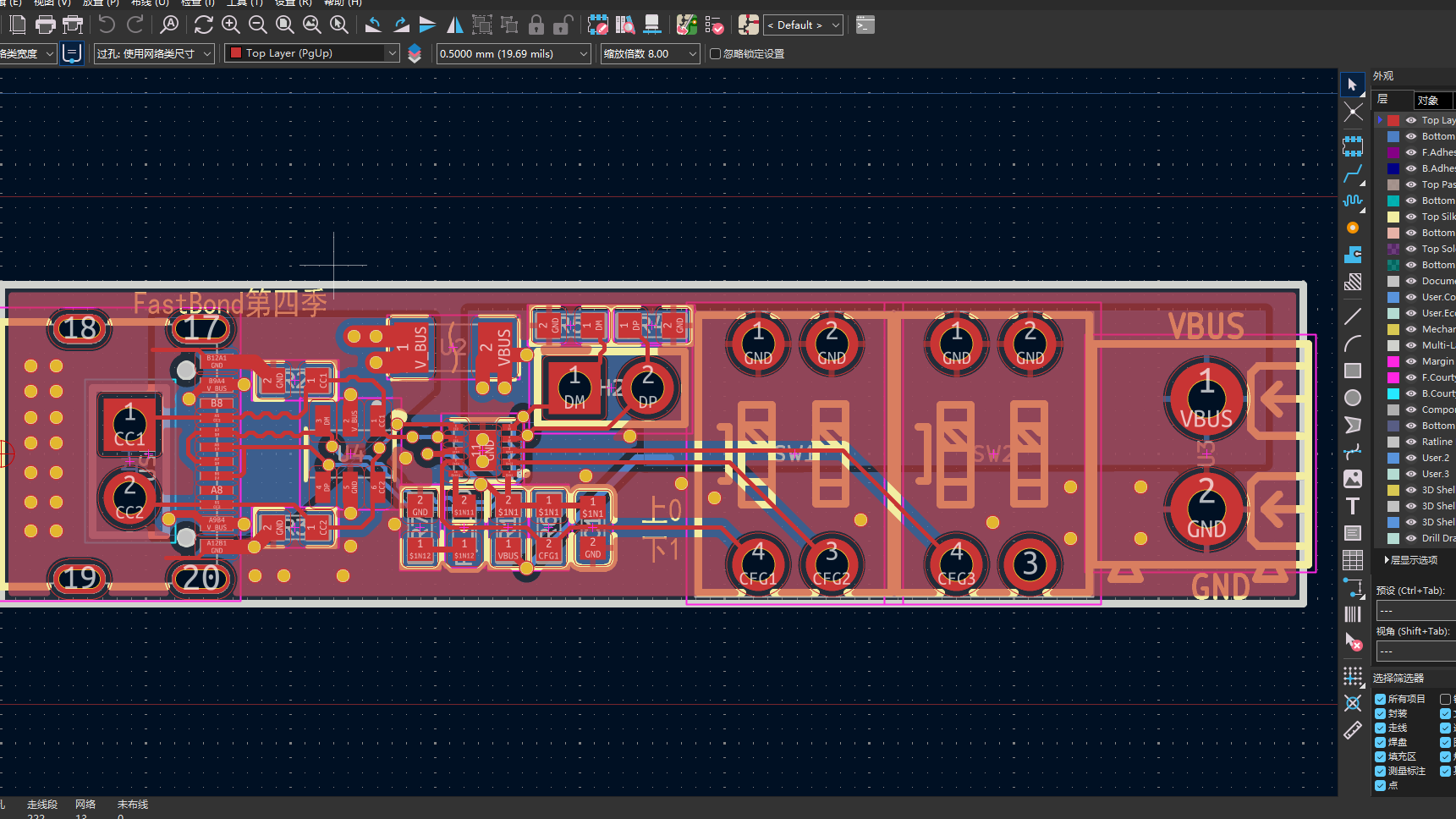

5. PCB设计

本PD诱骗板的PCB采用双层板设计，板框尺寸约为35mm×20mm，小巧紧凑的尺寸使其能够方便地集成到各类电子设备中。

6. 硬件功能展示与分析

硬件实物展示

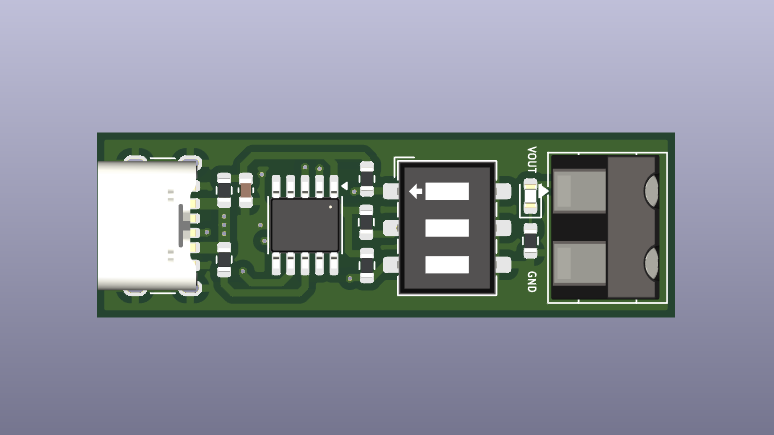

本PD诱骗板采用深绿色阻焊油的PCB基材，双层布线设计。板框尺寸约3mm×20mm，结构紧凑。顶部面布置主要有源器件和连接器，底部面布置辅助器件和铺铜散热区域。实物图如下：

输出功能测试

我们使用万用表测试连接PD充电器的输出，目标电压9V：

7. 心得体会与建议

本次设计选择CH224K作为核心控制芯片，是一个非常正确的决定。这款芯片的高度集成特性大大简化了设计复杂度，将原本需要数十颗分立元件才能实现的PD诱骗功能浓缩到单芯片+少量外围器件的方案中。这让我深刻认识到，在芯片行业快速发展的今天，充分利用成熟的高集成度方案往往比选择分立元件更能控制风险、提高效率、缩短开发周期。芯片选型时也需要充分了解芯片的边界条件和使用限制。建议在正式设计前，获取芯片的完整数据手册和参考设计。

本次USB PD诱骗板设计项目是一次非常宝贵的学习经历。从项目需求的分析、方案的设计与比较、原理图的绘制与审核、PCB的布局与布线、样机的焊接与调试，到最终的功能验证和性能测试，完整经历了一个硬件产品开发的全流程。
