2026 Make Blocks #6阶段1 - 基于TPA3116D2DADR的中功率立体声D类音频功放模块设计
任务介绍
本次活动选择的是中功率路线。
设计一款中功率立体声D类音频功放模块
任务要求：
- 明确输入电压、扬声器阻抗、通道数和目标输出功率
- 模拟音频输入，具备交流耦合与输入滤波
- 具备静音、关断或使能控制
- 电源输入提供基本保护
- 按所选模块说明进行输入滤波、电源去耦及必要的EMI处理
- BTL扬声器输出不得直接与系统地连接
- 功率地、模拟地和大电流回流路径合理规划
- 对于较大功率方案，应考虑模块散热和安装空间
- 预留输入、电源、扬声器输出和控制接口测试点
- 项目说明给出目标输出功率、负载和基本散热考虑
- 设计所用主要器件需在DigiKey官网上有货且正常售卖
- PCB设计时元器件若非必要请勿选择插件电阻
方案介绍
本模块采用 Type-C PD诱骗供电 + 前级运放（OPA1678IDR）+ 后级D类功放（TPA3116D2DADR） 的三段式方案。其中：
- 后级功放（TPA3116D2DADR） ：采用TI高度集成D类功放芯片，内部集成过压、欠压、过温、短路等完整保护电路
- 前级运放（OPA1678IDR） ：采用通用音频运放自行搭建反相放大电路
- 供电管理（CH224K + CJ7812） ：采用集成PD诱骗芯片实现Type-C供电，CJ7812 LDO完成前级稳压
整体架构
核心芯片选型
后级功放：TPA3116D2DADR（Texas Instruments）
TPA3116D2是TI推出的一款高效立体声D类音频功率放大器，主要特性如下：
- 21V电压、4Ω BTL负载条件下输出功率达 2×50W
- 宽电压范围：4.5V至26V
- D类运行效率 >90%，大幅减小散热器尺寸
- 支持差分和单端输入
- 集成过压、欠压、过热、直流检测和短路等保护电路
- 采用 DAD封装（32引脚HTSSOP，焊盘朝上） ，需在顶层PowerPAD上加装散热器
- 工作温度范围：-40°C至85°C
- DigiKey链接：TPA3116D2DADR Texas Instruments | 音频放大器 - DigiKey
前级运放：OPA1678IDRGT（Texas Instruments）
OPA1678是一款高性能双通道CMOS音频运算放大器：
- 增益带宽积：16MHz
- 噪声密度：4.5nV/√Hz@1kHz
- 压摆率：9V/µs
- 输入偏置电流：10pA（极低，适合高阻抗信号源）
- 轨到轨输出
- 单电源供电范围：4.5V至36V
- DigiKey链接：OPA1678IDRGT Texas Instruments | 仪器，运算放大器，缓冲放大器 - DigiKey
方案优势
- Type-C PD供电：支持5V~20V宽电压输入，可适配多种Type-C电源适配器
- 拨码开关调压：3位拨码开关可组合选择5V/9V/12V/15V/20V五种电压
- OPA1678前级缓冲：提供低噪声、低失真的信号调理
- 滑动变阻器音量调节：直观的音量控制方式
- SDZ使能控制：拨码开关独立控制芯片使能/关断
- TPA3116D2后级驱动：高效率D类放大，输出功率充足
- TVS浪涌保护：电源输入端提供基本保护
模块介绍

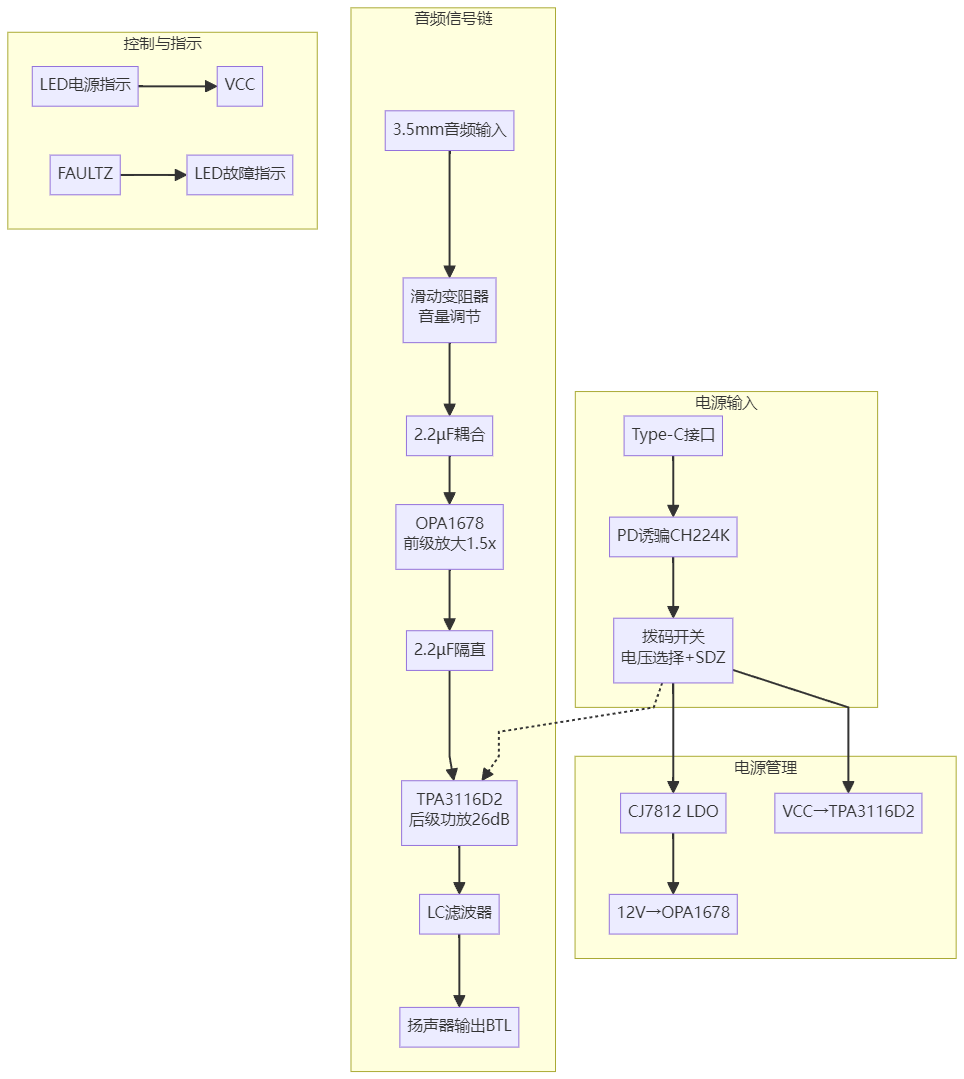

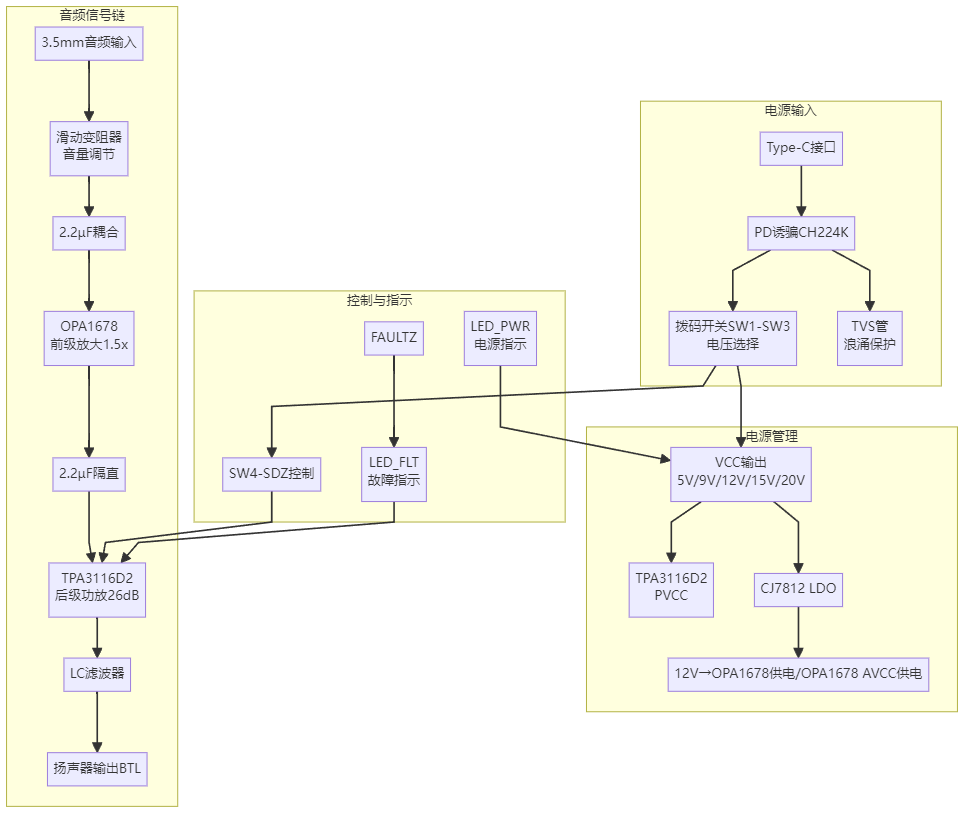

功能框图
设计目标与散热概要
目标输出功率与负载
本模块在典型工况（20V供电、4Ω负载）下，立体声输出功率达 2×30W（1% THD+N），远超任务要求的每通道≥10W。在12V供电下仍可输出 2×15W（10% THD+N），满足任务基本要求。模块支持4Ω~8Ω扬声器，推荐4Ω负载以获得最佳功率输出。
散热考虑
项目 | 设计考虑 |
|---|---|
芯片封装 | TPA3116D2DADR采用“焊盘朝上”DAD封装，需在芯片顶部加装散热片 |
散热片参考 | 模块中心预留了足够空间，可以放置不小于18×35×25mm 铝型材，通过导热硅脂接触芯片顶面，进行散热 |
控制与指示说明
功能 | 实现方式 | 说明 |
|---|---|---|
电压选择 | 拨码开关SW2-4 | 3位组合选择5V/9V/12V/15V/20V |
SDZ控制 | 拨码开关SW1 | ON=SDZ高电平（使能），OFF=SDZ低电平（关断） |
音量调节 | 滑动变阻器（20kΩ线性） | 调节送入OPA1678的信号幅度 |
电源指示 | 带灯座LED（绿色） | 上电常亮 |
故障指示 | 带灯座LED（红色） | FAULTZ拉低时点亮 |
关于插件薄膜电容的说明
本设计在音频耦合路径和输出LC滤波器中采用了插件薄膜电容（2.2µF、680nF）。
1 音频耦合电容（2.2µF）
位置：OPA1678输入端（耦合）+ OPA1678输出端与TPA3116D2输入端之间（隔直）
作用：
- 隔直流通交流：阻断前级电路输出的直流偏置电压，只允许交流音频信号通过，防止直流电压进入后级功放造成失真或损坏扬声器。
- 低失真传输：薄膜电容具有极低的介质损耗和优异的线性度，对音频信号的幅频特性和相位特性影响极小，相比MLCC（X7R/X5R）不存在压电效应和电压依赖性，可显著降低THD+N。
- 低频响应保障：配合后级输入阻抗（TPA3116D2在26dB增益下为30kΩ），2.2µF电容形成的截止频率约为 2.4Hz，远低于人耳可闻的20Hz下限，确保全频段音频信号无损通过。
2 输出LC滤波电容（680nF）
位置：TPA3116D2输出端，与10µH电感构成LC低通滤波器
作用：
- 滤除PWM载波：D类功放输出的PWM信号包含高频载波（400kHz）及其谐波，LC滤波器将高频开关噪声滤除，仅保留音频频带信号送至扬声器。
- EMI抑制：有效降低输出端的高频辐射，满足电磁兼容性要求。
- 薄膜电容优势：在高频大电流场景下，薄膜电容具有低ESR和低ESL的特性，相比MLCC在高频下的损耗更小、发热更低，长期可靠性更优。
原理图和PCB模块介绍

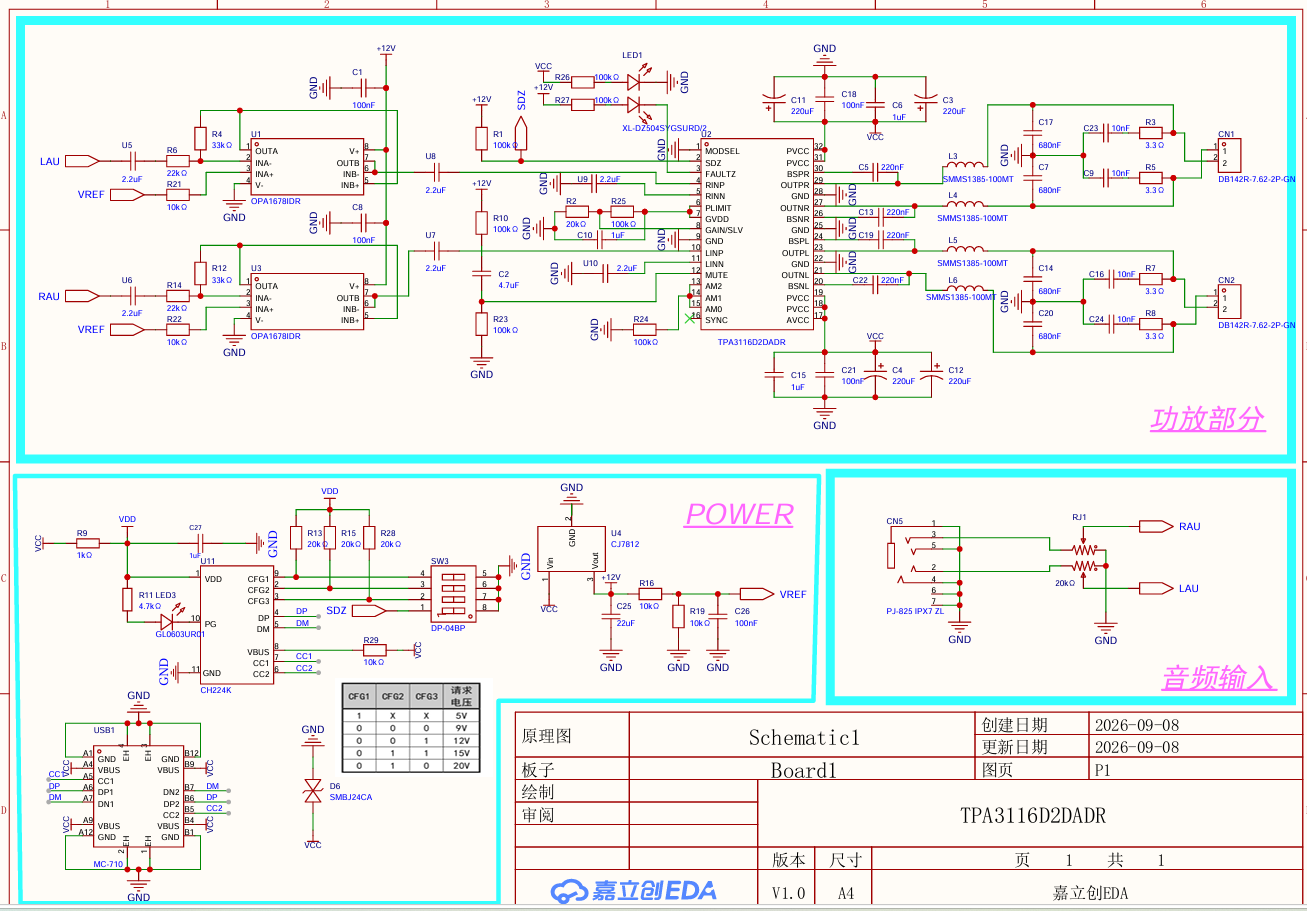

原理图设计
一、Type-C PD诱骗与电源输入
PD诱骗电路（CH224K）：
CH224K通过外部电阻配置请求电压，电阻网络与拨码开关配合实现电压选择：
保护电路：
- 浪涌保护：TVS管（SMBJ24CA），钳位电压略高于最高输入电压
电源分配：
- VCC（5V/9V/12V/15V/20V）→ TPA3116D2的PVCC和AVCC
- VCC → CJ7812 LDO → 12V输出 → OPA1678前级供电
二、音量调节与音频输入
3.5mm音频插座 → 滑动变阻器(10kΩ) → 2.2µF耦合电容 → OPA1678 INA-
- 滑动变阻器：20kΩ线性电位器
- 输入耦合电容：2.2µF薄膜电容
三、前级放大电路（OPA1678IDR）
采用单电源反相放大器结构：
- INA+：通过10kΩ电阻接 6V偏置电压（由两个10kΩ电阻从12V分压得到）
- INA-：音频信号经 2.2µF耦合电容 → 22kΩ电阻（Rg） 接入
- 反馈网络：33kΩ（Rf） 从OUT连接到INA-
- 增益计算：
Av = Rf / Rg = 33kΩ / 22kΩ = 1.5倍（≈3.5dB） - 输出隔直：OUT端串联 2.2µF 电容
- 电源去耦：VCC引脚旁放置 0.1µF + 10µF 电容
四、控制与保护电路
SDZ使能控制（拨码开关SW1）：
- 拨码开关SW1一端接SDZ引脚，另一端接GND
- SDZ引脚通过100kΩ电阻上拉至AVCC
- SW4 ON（GND）= 低电平 → 芯片关断
- SW4 OFF = 高电平 → 芯片使能
MUTE静音控制（RC延时电路）：
- 12V → 100kΩ(R1) → 节点(MUTE引脚 + 3.3µF电容) → 100kΩ(R2) → GND
- 上电延时约 165ms 后解除静音，消除开机POP声
FAULTZ故障指示（带灯座LED）：
- FAULTZ为开漏输出
- 正常工作时LED熄灭；故障时FAULTZ拉低，LED点亮
电源指示（带灯座LED）：
- 带灯座绿色LED
- 阳极接VCC，阴极串联10kΩ限流电阻后接GND
- 上电常亮
PCB布局设计
布局要点
- PD诱骗部分：CH224K靠近Type-C接口，拨码开关靠近芯片配置引脚
- TVS保护：靠近电源输入端放置
- 退耦电容：100nF和1nF高频电容必须紧贴PVCC引脚放置
- 功率回路：输出→LC滤波器→扬声器的回路面积最小化
- 滑动变阻器：靠近音频输入插座，信号走线尽量短
- LED指示：带灯座LED分布在面板边缘
- 大电流走线：宽度 ≥ 2mm

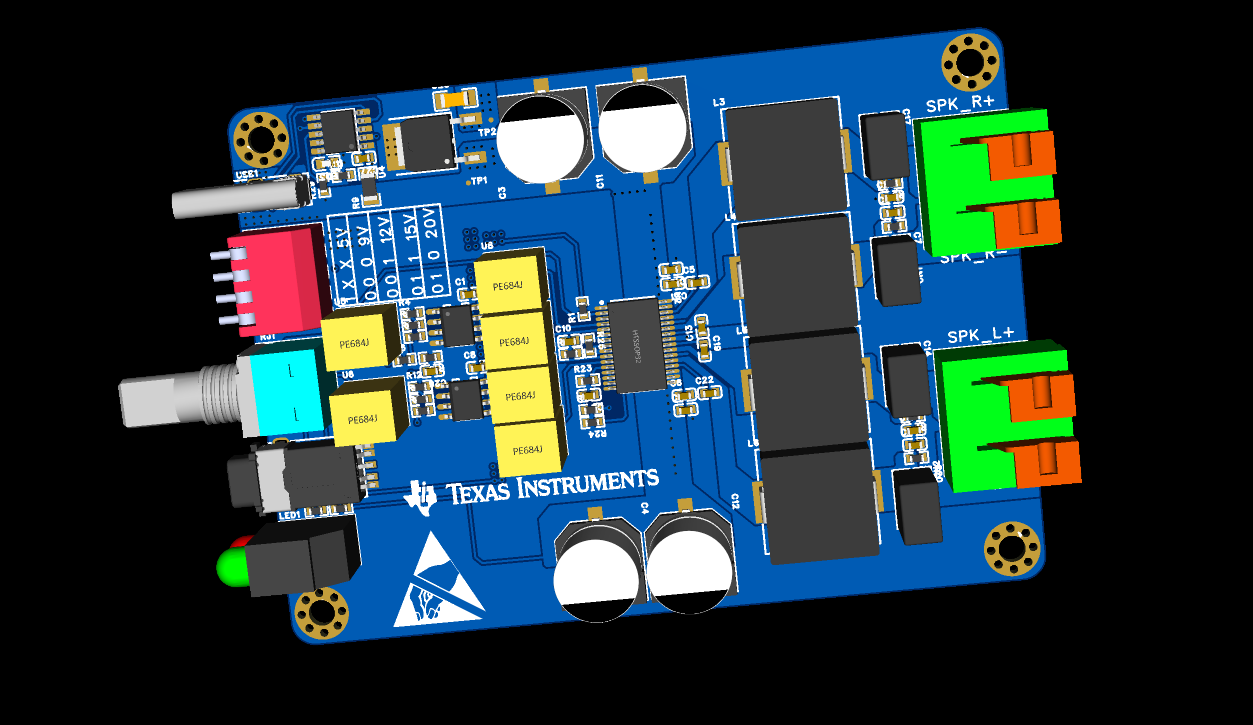

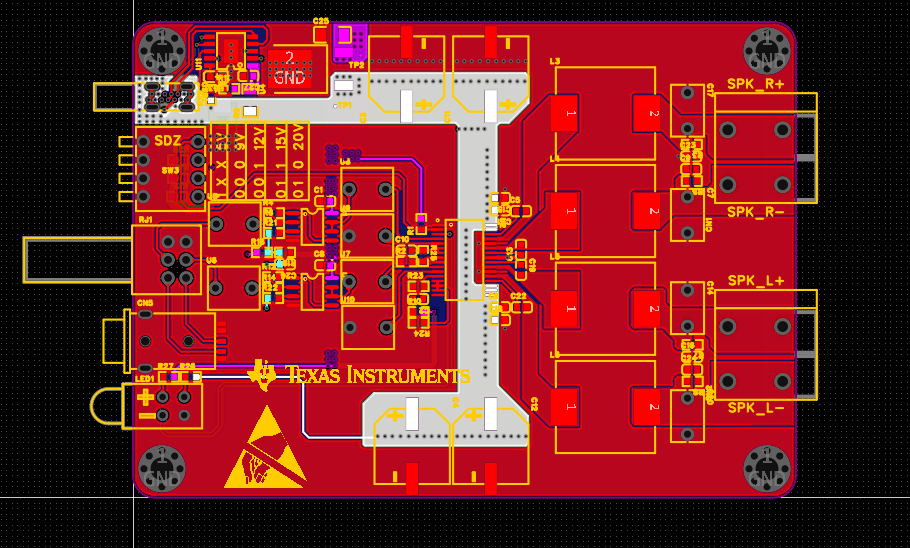

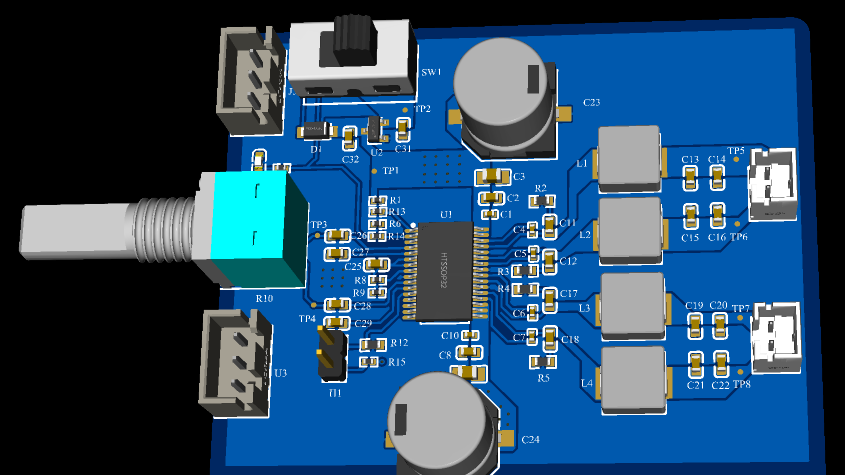

PCB渲染图
模块主要性能指标和管脚定义
主要性能指标
参数 | 指标 |
|---|---|
供电方式 | Type-C PD诱骗 |
输入电压 | 5V/9V/12V/15V/20V（拨码开关可选） |
输出功率（典型） | 2×30W @ 20V / 4Ω（1% THD+N） |
输出功率（峰值） | 2×50W @ 21V / 4Ω（10% THD+N） |
最低保证功率 | 2×15W @ 12V / 4Ω（满足任务≥10W要求） |
扬声器阻抗 | 4Ω ~ 8Ω |
效率 | > 90% |
THD+N | < 0.1%（典型） |
信噪比(SNR) | 102dB |
开关频率 | 400kHz |
前级增益 | 1.5倍（≈3.5dB） |
后级增益 | 26dB |
总增益 | ≈29.5dB |
输入类型 | 模拟单端（3.5mm音频插座） |
音量调节 | 滑动变阻器（20kΩ线性） |
输入阻抗 | 30kΩ（26dB增益下） |
保护功能 | 外部TVS浪涌保护；芯片内置过温/短路/欠压/过压保护 |
管脚定义
拨码开关（4位）
位号 | 功能 | 说明 |
|---|---|---|
SW2 | 电压选择位1 | 与SW2/SW3组合选择电压 |
SW3 | 电压选择位2 | 与SW1/SW3组合选择电压 |
SW4 | 电压选择位3 | 与SW1/SW2组合选择电压 |
SW1 | SDZ控制 | ON=关断，OFF=使能 |
音频输入（3.5mm立体声插座）
引脚 | 功能 | 说明 |
|---|---|---|
Tip（尖端） | 左声道输入 | 接左声道信号 |
Ring（环） | 右声道输入 | 接右声道信号 |
Sleeve（套筒） | 地（GND） | 音频地 |
扬声器输出（4Pin接线端子）
引脚 | 功能 | 说明 |
|---|---|---|
SPK_L+ | 左声道正输出 | BTL输出，不可接地 |
SPK_L- | 左声道负输出 | BTL输出，不可接地 |
SPK_R+ | 右声道正输出 | BTL输出，不可接地 |
SPK_R- | 右声道负输出 | BTL输出，不可接地 |
⚠️ BTL警告：四个扬声器输出引脚均为BTL输出，均不可与系统地连接。扬声器直接接在对应的+和-之间。
板上设置及标识
标识 | 功能 | 说明 |
|---|---|---|
LED1（绿） | 电源指示 | 带灯座，上电常亮 |
LED1（红） | 故障指示 | 带灯座，FAULTZ拉低时点亮 |
SW3 | 拨码开关 | 电压选择和SDZ控制 |
RJ1 | 音量调节 | 滑动变阻器，20kΩ线性 |
USB1 | Type-C输入 | PD诱骗供电接口 |
SPKx | 扬声器输出 | 2*2Pin接线端子，标注SPKL+/L-/R+/R- |
CN5 | 音频输入 | 3.5mm立体声插座 |
TP1 | 电源测试点 | 测量VCC电压 |
TP2 | 前级供电测试点 | 测量CJ7812输出 |
