一、所选任务介绍

本次任务目标为开发一款低压单声道 D 类音频功率放大模块，输入电压范围 2.5～5.5 V，采用 PAM8302A 功率放大器，驱动 4 Ω 扬声器，目标持续输出功率约 2 W，可作为嵌入式设备、便携式音响及小型音频终端的功放单元。模块采用 BTL 差分输出结构，结合输入耦合与偏置、电源去耦、输出 EMI 滤波、关断控制及电源输入保护，提高音频输出质量和系统可靠性。

设计采用贴片器件布局，合理划分模拟地、功率地及数字控制地，优化扬声器大电流回流路径，降低音频噪声和开关节点干扰。核心元器件优先选择 DigiKey 平台可采购型号，满足器件选型要求。模块预留 VIN、VCC、AGND、PGND、SD# 及扬声器输出测试点，便于后期使用示波器开展输出波形、纹波、静音控制和负载性能测试。

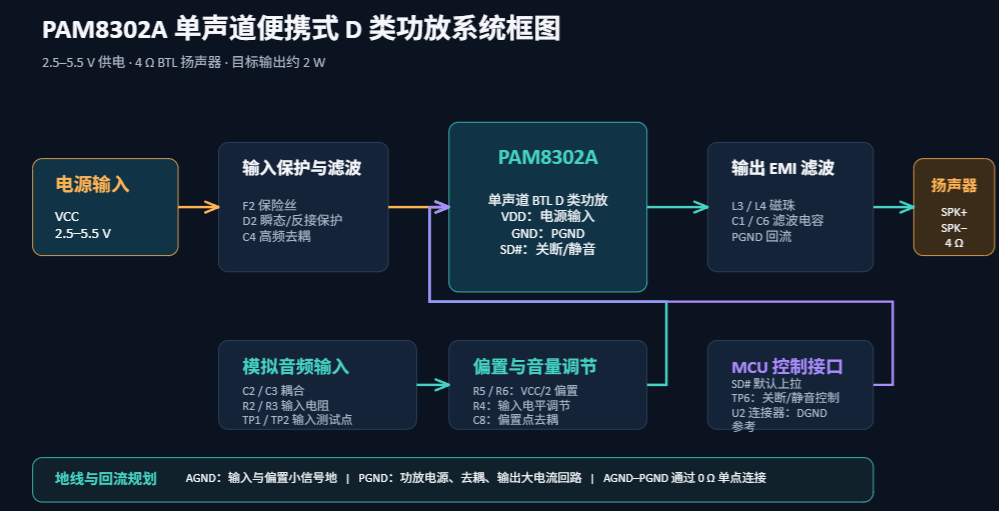

二、设计方案介绍

本方案采用单电源、非隔离 BTL D 类音频功率放大拓扑结构，依托 PAM8302A 芯片内部集成功率开关管和调制控制电路完成音频功率变换，无需外接传统线性功放输出级。系统工作流程如下：外部 2.5～5.5 V 直流电源接入模块后，经过保险丝、反接/瞬态保护及输入滤波网络抑制电源干扰；模拟音频信号经耦合电容输入 PAM8302A，并由偏置网络建立合适的共模工作点；芯片内部对音频信号进行 PWM 调制，通过高频开关驱动输出级交替工作，形成幅度随音频变化的差分 BTL 输出；输出信号经过磁珠及滤波电容进行 EMI 抑制后，连接 4 Ω 扬声器，将电能转换为声音。芯片的 SD# 引脚用于关断和静音控制，电源去耦网络为开关瞬态电流提供低阻抗回路，从而提高输出稳定性并降低电源纹波与音频噪声。

三、设计的模块介绍

核心音频功放芯片：PAM8302AADCR

PAM8302AADCR 是 Diodes Incorporated 推出的一款低电压单声道 D 类音频功率放大器，工作电压范围为 2.5V～5.5V，适用于便携式音频设备和嵌入式音频终端。芯片采用 BTL（桥接负载）差分输出结构，无需输出耦合电容即可直接驱动扬声器；在 5V 供电、4Ω 负载条件下可实现约 2W 级音频输出功率。芯片内部集成 PWM 调制及功率开关管，并具有关断/静音控制、欠压保护、过热保护和过流限制等功能，可提高模块的工作稳定性和使用安全性。

与传统线性音频功放相比，D 类放大结构具有较高的功率转换效率和较低的静态功耗，适合本项目的低压、单声道便携式功放设计。外围电路主要包括输入耦合与偏置网络、电源去耦电容、输出 EMI 滤波器及 SD# 控制电路。设计中需特别注意 BTL 输出端 VO+、VO− 均为开关差分节点，扬声器两端不得直接连接系统地；功放电源回流和输出大电流回路应连接至 PGND，并与音频输入 AGND 按单点方式规划。DigiKey 官网链接：PAM8302AADCR Diodes Incorporated | 音频放大器 - DigiKey

关键外围器件清单

四、原理图和 PCB 设计介绍

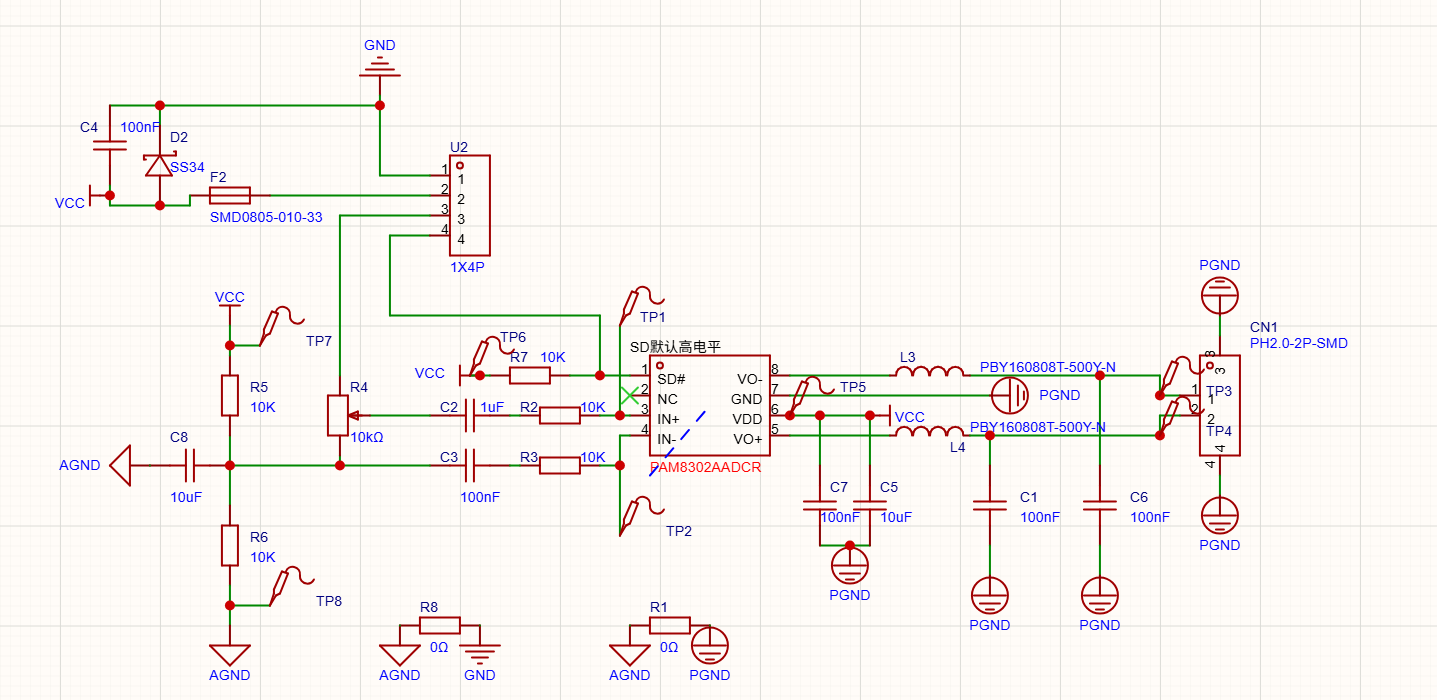

原理图设计说明

原理图参照 PAM8302A 官方数据手册中的典型应用电路进行设计。电源输入端配置 F2 保险丝、D2 保护二极管及 C4 输入滤波电容，用于实现电源过流、反接/瞬态保护和高频干扰抑制。PAM8302A 的 VDD 引脚就近连接 C5、C7 去耦电容，分别提供低频储能和高频瞬态电流回路；芯片 GND 接入功率地 PGND。

音频输入端通过 C2、C3 耦合电容隔离输入直流分量，并利用 R5、R6 分压网络建立约为 VCC/2 的输入偏置电压，R4 电位器用于调节输入信号幅度。R2、R3 作为输入限流及阻抗匹配电阻，配合输入电容改善音频信号完整性。SD# 引脚通过 R7 上拉至 VCC，默认状态下功放开启，可由 MCU 将该引脚拉低实现关断或静音控制。

功放输出采用 BTL 差分结构，VO+、VO− 两路输出分别经过 L3、L4 磁珠及 C1、C6 电容组成的 EMI 滤波网络后，连接至扬声器接口 CN1，驱动 4 Ω 扬声器。BTL 两个输出端均为动态开关节点，不与 AGND 或 PGND 直接连接。模拟输入部分使用 AGND，功放电源、输出滤波及扬声器大电流回路使用 PGND，AGND 与 PGND 通过 0 Ω 电阻在指定位置单点连接。电路同时预留 VIN、VCC、AGND、PGND、SD#、音频输入及 BTL 输出测试点，便于后续开展波形、纹波、静音控制和负载性能测试。

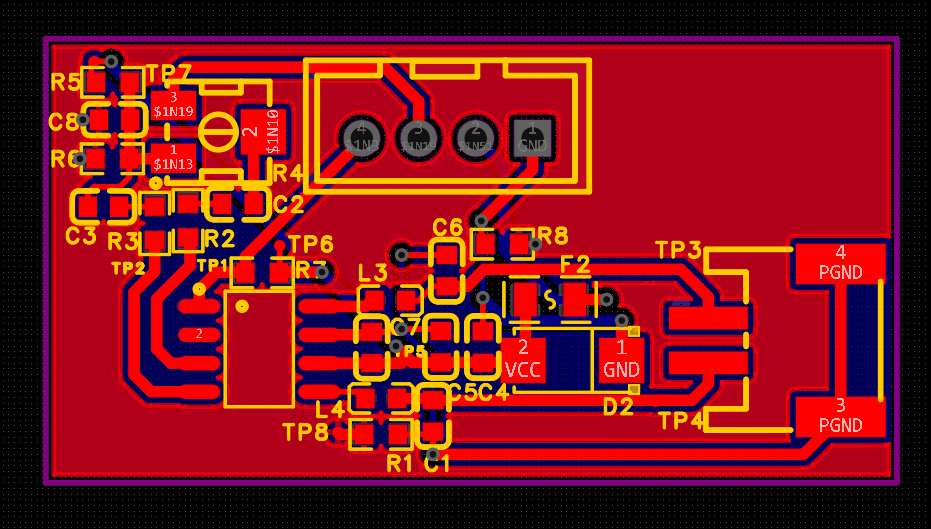

PCB 布局设计说明

PCB 布局遵循“功率回路最短、模拟信号远离开关节点、地线分区明确”的原则：

1. PAM8302A 的 VDD 去耦电容 C7（100 nF）和 C5（10 µF）紧贴芯片电源与 PGND 引脚放置，缩小功放电源瞬态电流回路，降低电源纹波。
2. BTL 输出端 VO+、VO− 采用对称、短距离、低阻抗走线，L3/L4 磁珠及 C1/C6 滤波电容靠近功放输出端或扬声器接口布置，减小输出 EMI 辐射。
3. VO+、VO− 为高频差分开关节点，走线应远离音频输入、R4 电位器、R5/R6 偏置网络和 MCU 控制线，避免开关噪声耦合到小信号通道。
4. 音频输入走线采用短而独立的模拟信号路径，C2/C3、R2/R3 靠近 PAM8302A 输入引脚放置；输入偏置分压网络与其去耦电容靠近输入端，降低参考点阻抗。
5. SD# 控制线远离 VO+、VO− 及电源开关回路，R7 上拉电阻靠近芯片 SD# 引脚放置；MCU 控制接口提供明确的 DGND 参考。
6. AGND 用于音频输入、偏置和电位器等小信号回路，PGND 用于功放电源去耦、输出滤波和扬声器大电流回路；两者通过 R1 的 0 Ω 电阻在指定位置单点连接，避免大电流回流经过音频地。
7. 扬声器接口 CN1 的 SPK+、SPK− 走线应远离模拟输入区域，且不得将任一 BTL 输出端连接到 AGND 或 PGND；PGND 端子如用于电源回路，应与扬声器输出端严格区分。
8. 电源输入端依次布置 F2、D2、C4，并使保护器件和输入滤波电容靠近电源连接器，缩短电源回路；F2 及 L3/L4 的走线宽度应满足最大工作电流和峰值电流要求。
9. 在 VIN/VCC、AGND、PGND、SD#、音频输入及 SPK+ / SPK− 节点预留测试点，便于进行电源纹波、输入输出波形、静音控制和负载性能测试；测量 BTL 输出时不得使用任一输出端作为示波器地。
10. PCB 采用大面积连续地铜皮并增加接地过孔，降低地阻抗并改善散热；模拟区域和功率区域进行合理分区，避免铜皮跨越输入信号走线形成寄生耦合。
11. 全部无源器件优先采用贴片封装，功放芯片、去耦电容、磁珠和接口器件根据散热、电流承载和装配空间要求选择合适封装。

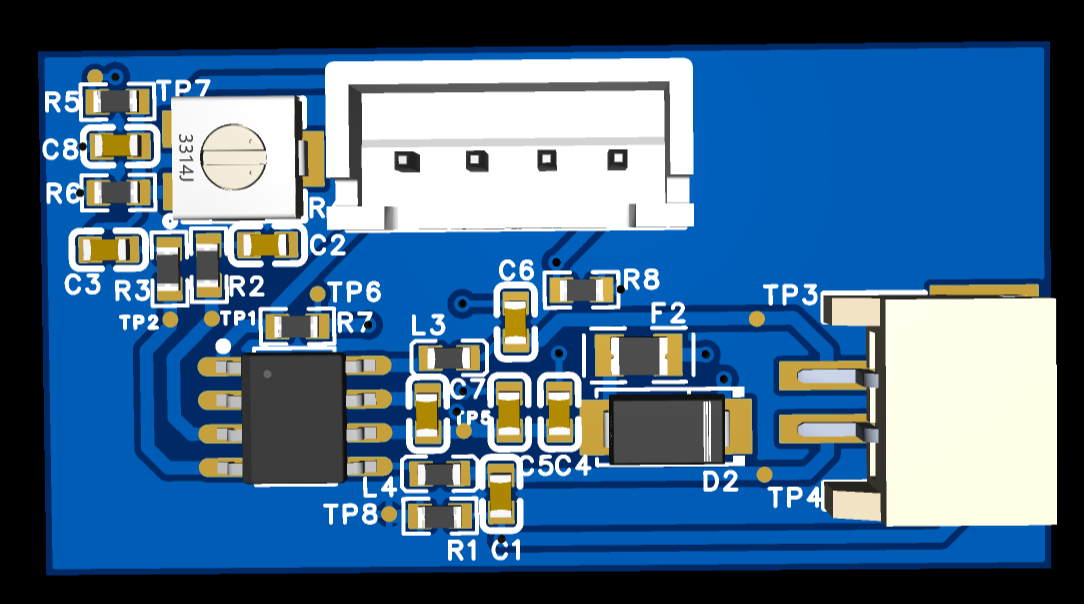

3D模型图

五、模块主要性能指标和管脚定义

模块性能指标

TPS563201DDCR 管脚定义

TPS563201DDCR 管脚定义

六、心得体会

本次项目围绕 PAM8302A 单声道 D 类音频功放模块展开，目标是在 2.5～5.5 V 低压供电条件下，实现对 4 Ω 扬声器的稳定驱动。通过本次设计，我对音频功放模块从需求分析、芯片选型、原理图设计到 PCB 布局的完整流程有了更加系统的认识。

在原理图设计过程中，我重点学习了 PAM8302A 的 BTL 差分输出结构、输入耦合与偏置方式、SD# 关断控制以及电源去耦要求。特别是 BTL 输出不能直接连接系统地，VO+ 和 VO− 都属于动态输出端，这一特点对后续的接口设计、测试方法和 PCB 布局提出了更高要求。同时，通过区分 AGND 和 PGND，并使用 0 Ω 电阻进行单点连接，我进一步理解了模拟小信号回路与功率大电流回路分开规划的重要性。

在 PCB 布局过程中，我认识到 D 类功放虽然效率较高，但输出节点和电源回路中存在较强的高频开关电流。因此，去耦电容、输出磁珠、滤波电容和功放芯片之间必须尽量靠近，音频输入走线也要远离 BTL 输出及电源回路。合理规划地平面、缩短大电流回流路径，并预留电源、输入、输出和控制测试点，有助于降低噪声并方便后续调试。

本次设计也让我认识到，器件参数不能只看名称和标称值，还需要结合实际工作电流、封装、额定电压、温升和采购情况进行综合判断。例如，保险丝的额定电流、磁珠的峰值承载能力、TVS 与肖特基二极管的功能区别，以及去耦电容的实际布局距离，都可能直接影响模块的可靠性和性能。

后续还需要通过 ERC 检查和实物测试进一步验证设计，包括电源纹波、BTL 输出波形、静音控制、负载输出功率、效率、温升和 EMI 表现等。总体而言，本次项目提高了我对低压音频功放电路、功率地规划和 PCB 工程实现的理解，也增强了我根据数据手册分析问题、发现风险并持续优化设计的能力。
