一、任务介绍

本项目选择便携路线进行开发：

1. 输入电压范围：2.5V‑5.5V DC，支持锂电池、USB‑5V、3.3V 单片机系统供电；
2. 扬声器额定阻抗：4Ω（兼容 8Ω）；
3. 通道数：单声道 BTL 桥接输出；
4. 目标输出功率：
5. • 5V 供电、4Ω 负载：≥2W；
   • 3.3V 供电、4Ω 负载：≥2.2W；
5. 输入接口：I2S 数字音频输入，无需 MCLK 主时钟；
6. 控制功能：SD 引脚实现休眠关断静音；
7. 电源保护：SS34‑E 肖特基二极管电源反接保护 + SMF5.0CA‑TP 双向 TVS浪涌静电保护，同时满足反接、浪涌两类防护；
8. 输出网络：采用 Murata BLM18KG601SN1D 磁珠 + 220pF 电容 EMI 抑制滤波网络，严格按照芯片手册参考设计；BTL 差分输出，禁止输出引脚接地；扬声器端子清晰印刷+、‑标识；
9. PCB 地与散热：完整 GND 敷铜，芯片 EP 热焊盘搭配散热过孔，规划好大电流回流路径；
10. PCB 预留全套测试点：电源、I2S 输入、控制引脚、BTL 功放输出测试点；

二、设计方案介绍

2.1 设计目标

外部主控 MCU 输出 I2S 数字音频信号送入模块 7Pin 输入排针；经过 MAX98357A 内部完成 I2S 解码、D 类 PWM 调制，BTL 差分输出；输出经过磁珠 + 电容 EMI 滤波网络驱动扬声器；电源输入先经过保护电路（防反接肖特基二极管 + 双向 TVS 浪涌抑制）再给功放芯片供电；SD 休眠引脚实现静音关断。

2.2 板上资源框图

2.3 模块功能划分

1. 接口电路：7Pin 排针 H1，对外引出电源 VIN、GND、I2S 全部信号、GAIN 增益配置、SD 休眠控制；
2. 电源保护电路：SS34‑E 肖特基二极管实现电源反接保护；SMF5.0CA‑TP 双向 TVS 实现浪涌、静电冲击防护；
3. 主控电路：MAX98357A 核心功放电路，电源退耦、I2S 信号接入、BTL 输出；
4. 输出 EMI 滤波网络：L1/L2 磁珠 + C3/C4 220pF，抑制 D 类 PWM 高频载波辐射；
5. 测试点阵列：全部关键信号引出测试焊盘，方便示波器调试；
6. 机械结构：两个接地固定孔，用于模块外壳安装固定。

三、模块介绍

3.1 主要芯片选型

MAX98357AETE+T（ADI/Maxim）

DigiKey 官方链接

芯片功能简介

MAX98357A 是一款无需 MCLK 时钟的 PCM/I2S 输入 D 类音频功率放大器，单声道输出。芯片可以自动识别多种 I2S 时钟格式，省去外部主时钟；内部集成扩频调制，降低 EMI 电磁干扰；内置输出短路保护、过热保护、消除上电 POP‑click 爆音电路；效率最高可达 92%，发热小，适合电池供电设备。

1. 供电范围：2.5V‑5.5V，兼容锂电池、5V USB 供电；
2. 输出功率：5V 供电、4Ω 扬声器负载，最大输出 3.2W；
3. 静态电流仅 2.4mA，待机功耗低；
4. GAIN 引脚硬件配置 5 档增益；SD 引脚硬件控制休眠关断；
5. 应用场景：嵌入式音频播放、蓝牙音箱、ESP32/STM32 音频项目、便携式播放器。

3.2 外围器件

D1 SMF5.0CA‑TP 双向 TVS：并联在 VIN 与 GND 之间，无极性；吸收正负尖峰浪涌；D2 SS34‑E 串联在电源通路实现防反接，正向导通压降约 0.4V。

四、原理图与 PCB 设计介绍

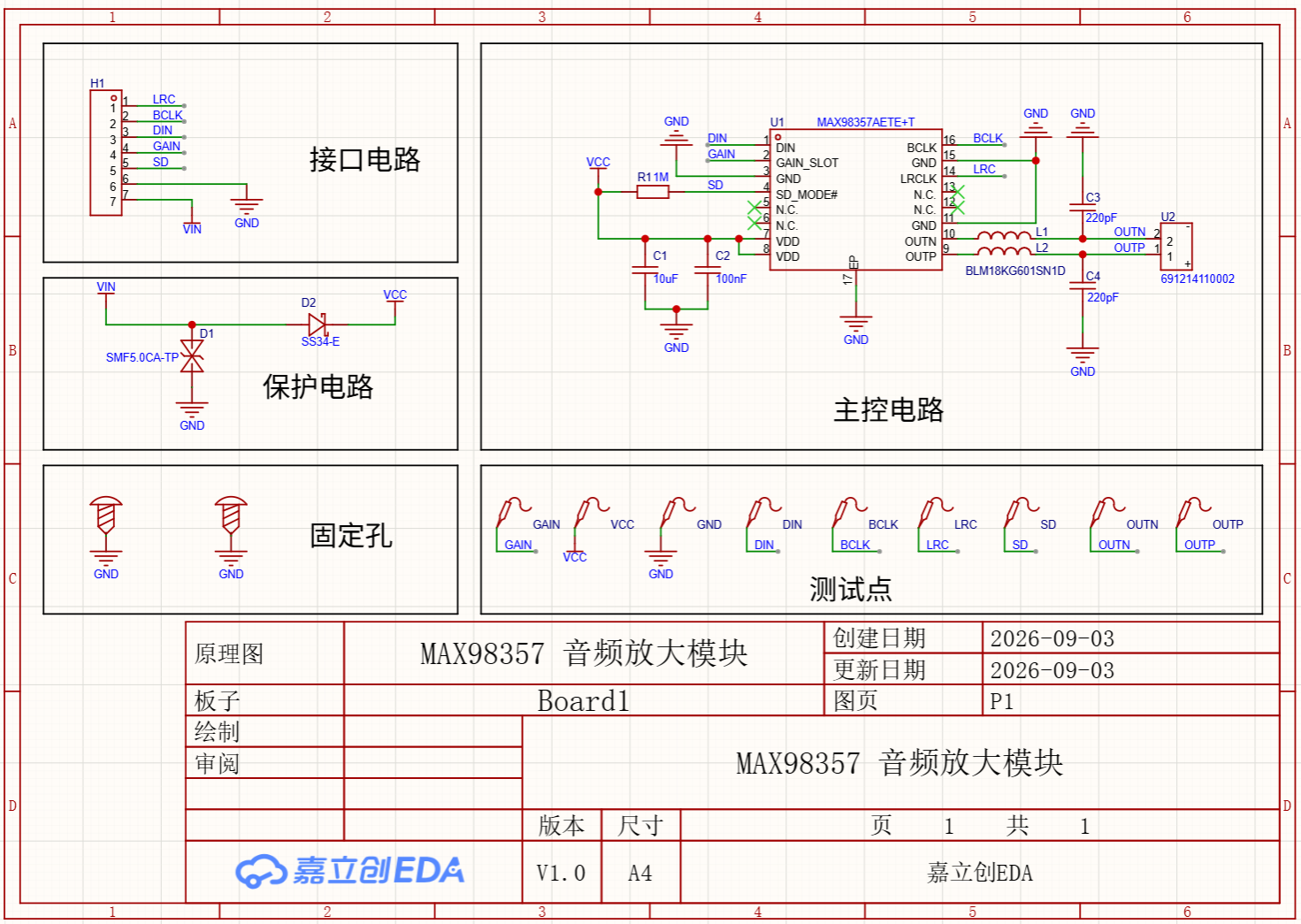

4.1 原理图

原理图分为 4 个功能区域：

1. 接口电路：7Pin 排针 H1，引脚依次：LRC、BCLK、DIN、GAIN、SD、GND、VIN。对外提供 I2S 数字音频、增益、休眠控制、电源输入。
2. 保护电路：D1 双向 TVS 并联 VIN‑GND 做浪涌防护；D2 SS34‑E 肖特基串联实现电源反接保护；当 VIN 正接时 D2 导通；电源接反 D2 截止，阻断反向电压保护后级芯片。
3. 主控电路：MAX98357A 核心电路；C1、C2 为电源退耦电容紧贴芯片 VDD 引脚；R1 上拉 SD 引脚默认工作；OUTP/OUTN 差分输出接到磁珠滤波网络后连接扬声器端子；扬声器端子丝印清晰标注+、‑；BTL 输出两路信号均严禁接地。
4. 测试点区域：完整预留 VCC、GND、DIN、BCLK、LRC、SD、GAIN、OUTP、OUTN 测试点；方便示波器测量 I2S 波形、电源电压、功放 PWM 输出波形。另外设置 2 个接地固定孔用于机械安装。

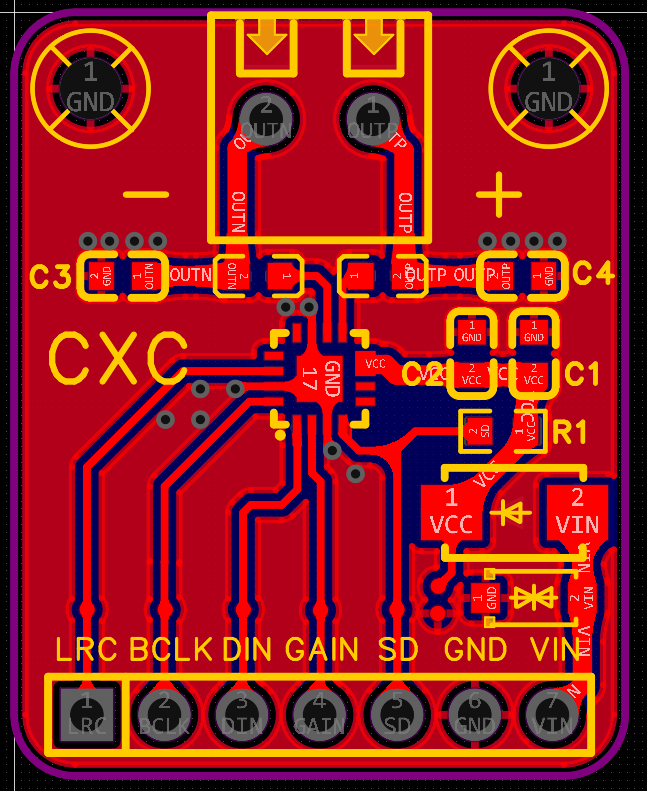

4.2 PCB 设计

PCB 布局要点

1. 电源保护部分靠近输入排针：VIN 输入进来首先经过 TVS D1、防反接二极管 D2，再流向功放芯片；TVS 接地走线短粗，降低寄生电感，保证浪涌泄放效果。
2. 电源退耦电容 C1、C2 紧邻芯片 VDD 引脚，最大限度缩短电源环路，抑制电源噪声。
3. 输出 EMI 网络布局：磁珠 L1、L2 尽量靠近芯片 OUTP/OUTN 输出引脚；C3、C4 跟随磁珠放置，缩短高频 PWM 走线，减少 EMI 辐射；BTL 输出大电流回流依托完整地铜。
4. 数字 I2S 走线：LRC、BCLK、DIN 走线尽量短，远离功放输出大功率走线，避免数字‑模拟串扰。
5. 散热设计：MAX98357A 底部 EP 热焊盘铺大面积 GND 铜，并且放置散热过孔，将热量传导底层地平面；板卡大面积铺 GND 铜箔，兼顾功率地、信号模拟地，实现单点共地；
6. 接口摆放：7Pin 输入排针放置板子底边；扬声器端子放置板子上方；全部测试点留出焊盘便于探针测量；预留两个接地安装孔。

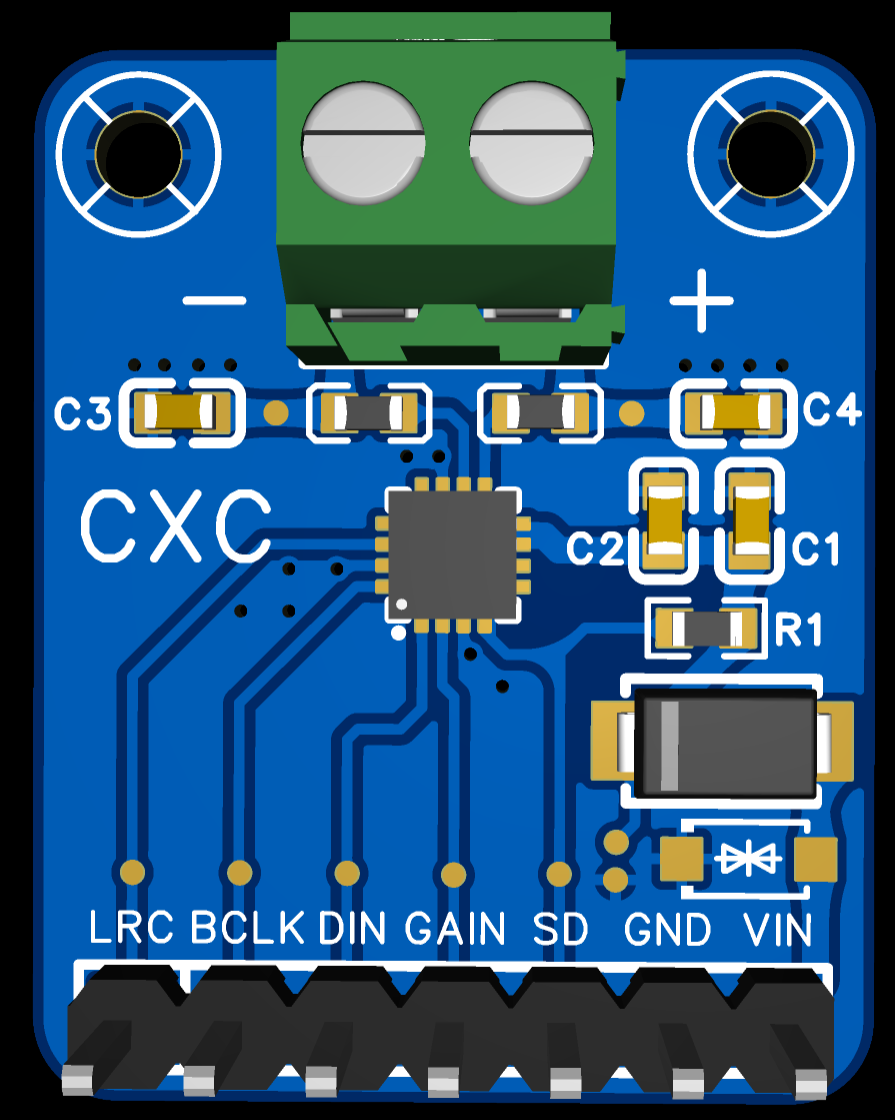

4.3 3D预览图

五、模块主要性能指标与管脚定义

5.1 主要性能指标

5.2 外部 7Pin 排针管脚定义

扬声器端子：“+”、“‑” 接扬声器，单喇叭无极性要求。

5.3 PCB 测试点清单

芯片没有专用硬件故障输出引脚；故障判断依靠现象：无输出大概率过热 / 短路保护，配合测试点电平辅助排查。

六、心得体会

1. 本项目选择便携路线 MAX98357A 单声道 D 类功放，芯片最大优势为不需要 MCLK 主时钟，降低 MCU 硬件资源要求，适配 ESP32、STM32 等大量嵌入式主控；I2S 输入兼容 3.3V 逻辑，5V 给功放供电时 I2S 无需电平转换。
2. 电源保护电路同时实现反接保护 + 浪涌静电保护；肖特基 D2 串联在电源通路，TVS D1 双向并联电源输入，满足任务至少一种电源保护的硬性要求；TVS 靠近输入接口、接地走线短粗是浪涌防护生效的关键。
3. D 类 BTL 功放设计有明确禁忌：两路输出均不能接地，否则芯片直接烧毁；输出采用磁珠代替传统功率电感完成 EMI 抑制，磁珠体积小抑制高频辐射效果优秀，但磁珠存在直流电阻，会消耗一部分输出功率，3.3V 低电压供电场景损耗占比会变大。
4. 地与散热对 D 类功放至关重要：本模块采用完整大面积 GND 敷铜，兼顾功率回流地与信号地；芯片底部 EP 热焊盘配合散热过孔，把热量传导至底层铜皮；如果散热铜设计不足，大功率播放很容易触发芯片内置过热保护。
5. 按照任务要求完整预留全套测试点，开发调试阶段可以用示波器观测 I2S 时钟数据、电源质量、BTL 输出 PWM 波形，快速定位无声、杂音等故障。SD 引脚实现硬件休眠静音，上电默认工作，使用简单。
