任务介绍
本设计任务是实现一个D类音频放大器电路,该电路可用于提升音频信号的功率以驱动扬声器。设计的目标是创建一个兼具有高保真音质和高效率的放大器系统。
方案介绍

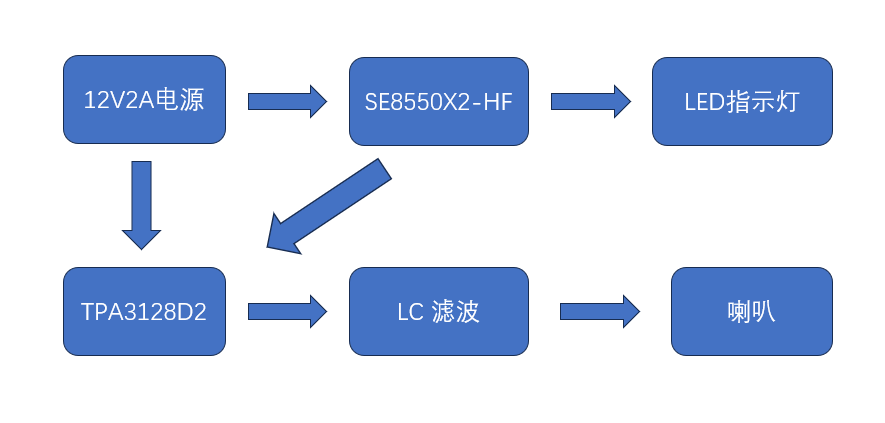

整体系统框图:外部 12V 直流输入 → 防反接二极管 D1 → SE8550 线性稳压模块 → 产生 5V 电源,供给 SDZ 使能电路、静音控制电路、电源指示灯;
音频信号链路:立体声输入插座 U3 → 输入衰减 / 隔直电容网络 → TPA3128D2 左右声道输入引脚;
控制链路:SW1 拨动开关控制 SDZ(芯片使能),H1 静音开关控制 MUTE 引脚;
功率放大链路:TPA3128D2 芯片实现功率放大 → 四路 LC 低通滤波网络 → 左右声道扬声器输出端 ;

模块介绍
主要芯片
• TPA3128D2DAPR:负责将输入的低电平音频信号放大到足够驱动扬声器的功率水平。具有低失真、效率高的特点,适用于高性能音频系统。(DigiKey链接:https://www.digikey.cn/zh/products/detail/texas-instruments/TPA3128D2DAPR/6600080?s=N4IgTCBcDaICoAUCCBmAjGAHAETNpCASiALoC%2BQA)
功能和应用
• 功率放大:提升音频信号功率。
• 高效能转换:减少能量损耗,提高系统整体效率。
• 低嗓声输出:确保输出音质。
原理图和PCB设计介绍

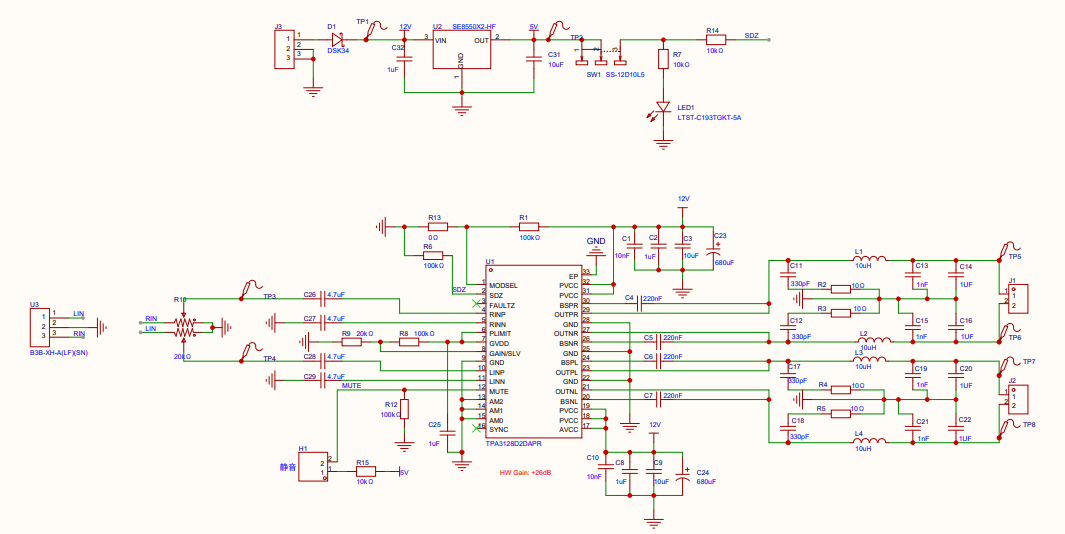

原理图

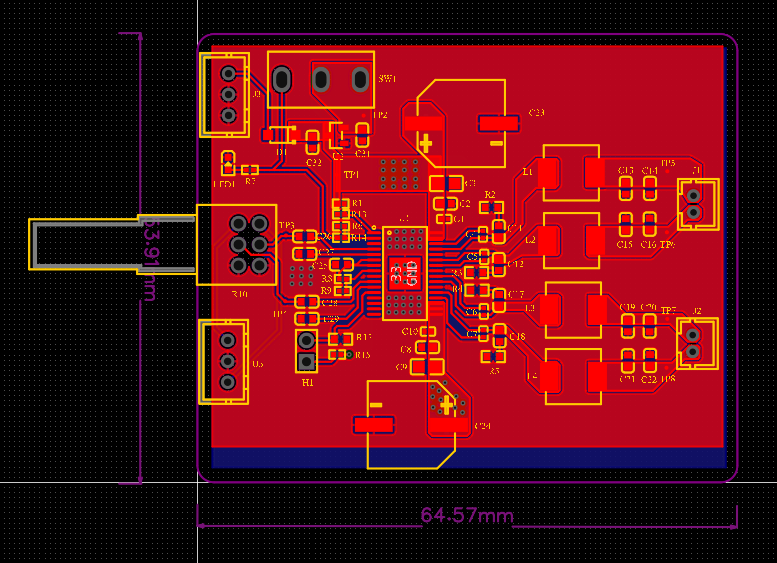

PCB
1. 电源模块
主输入为 12V 直流电源,D1 二极管 DSK34 实现电源反接保护,防止电源极性接反烧毁后级芯片。U2 选用 SE8550X2-HF 低压差线性稳压器,输入 12V,输出稳定 5V,为 SDZ 使能电路、静音控制电路、电源指示灯供电。电源输入端并联 C32(1μF)陶瓷电容,SE8550 输出端 C31(10μF)电容,实现电源去耦滤波,抑制电源纹波。12V 主电源同时给 TPA3128D2 功放芯片 PVCC 功率电源引脚供电,功放电源入口搭配大容量电解电容 + 陶瓷电容组合(C1/C2/C3、C8/C9/C10、C23/C24),大容量电容提供瞬时大电流,小容值陶瓷电容滤除高频噪声,保障功放大动态输出时电源稳定。
2. 使能与静音控制模块
SDZ 引脚为 TPA3128D2 芯片使能脚,SW1 拨动开关控制 SDZ 电平:开关闭合时 SDZ 拉低,芯片关闭;开关断开时 R7 上拉到 5V,SDZ 为高电平,功放芯片启动工作。LED1 为电源指示灯,串联 R7 限流,上电后点亮,直观指示电源状态。R14(10kΩ)电阻作为 SDZ 信号限流电阻。
MUTE 静音引脚由 H1 静音开关控制,R15(10kΩ)接到 5V,开关按下时 MUTE 引脚拉低,功放进入静音模式,切断音频输出;松开 MUTE 恢复高电平,恢复声音输出。R12(100kΩ)是 MUTE 引脚下拉电阻,保证开关悬空时电平稳定。
3. 音频输入模块
立体声插座 U3 接收左右声道模拟音频信号,R10 为 20Ω 输入限流电阻,左右声道信号分别经过隔直电容 C26、C28(4.7μF)送入 TPA3128D2 的 RINP、LINP 输入引脚;C27、C29 为 4.7μF,配合 R8、R9 构成偏置电路,R1、R13、R6 组成增益配置电路,硬件设置功放增益为固定 26dB。隔直电容隔离输入信号中的直流分量,只允许交流音频信号进入功放,避免直流偏移损坏喇叭。
4. 功放模块
TPA3128D2DAPR 是 TI 双通道 D 类音频功率放大器,支持 BTL 桥接输出,单电源供电,内置故障检测、过热保护、短路保护功能。芯片 PVCC 引脚接 12V 功率电源,AVCC 引脚接内部模拟电源,搭配 C4、C5、C6、C7(220nF)去耦电容。MODSEL 引脚配置调制模式;FAULTZ 故障信号引脚,可外接电路监测芯片故障。芯片将输入音频信号调制成 PWM 开关信号,从 OUTPL、OUTNL、OUTPR、OUTNR 引脚输出四路差分 PWM 功率信号,送入后级 LC 滤波电路。PCB设计时增加层数,利用GND层加大散热面积。
5. LC 输出滤波模块
D 类功放输出是高频 PWM 脉冲信号,不能直接驱动扬声器,必须 LC 低通滤波器滤除高频载波,还原音频模拟信号。本设计每一路输出采用 L1~L4(10μH 电感)搭配电容 C13/C14/C19/C20(1μF),R2/R3/R4/R5(10Ω)阻尼电阻,C11/C12/C17/C18(330pF)电容构成二阶 LC 低通滤波网络。阻尼电阻抑制 LC 谐振尖峰,防止自激振荡。滤波之后输出纯净音频信号到扬声器插座 J1、J2。
模块主要性能指标和管脚定义
主要性能指标
供电电压: | DC 12V |
声道数目: | 2 |
硬件增益: | 26dB |
输入方式: | 立体声模拟音频输入 |
输入电压: | 0~0.424Vrms |
输出负载: | 4Ω 扬声器 |
额定输出功率: | 2 X 10W |
模块尺寸: | 53.91mm X 64.57mm |
管脚定义
管脚名 | 功能说明 |
TP1 | 输入电压测试点 |
TP2 | LDO输出电压测试点 |
TP3 | 右声道输入信号测试点 |
TP4 | 左声道输入信号测试点 |
TP5 | 右声道输出信号测试点 |
TP6 | 右声道输出信号测试点 |
TP7 | 左声道输出信号测试点 |
TP8 | 左声道输出信号测试点 |

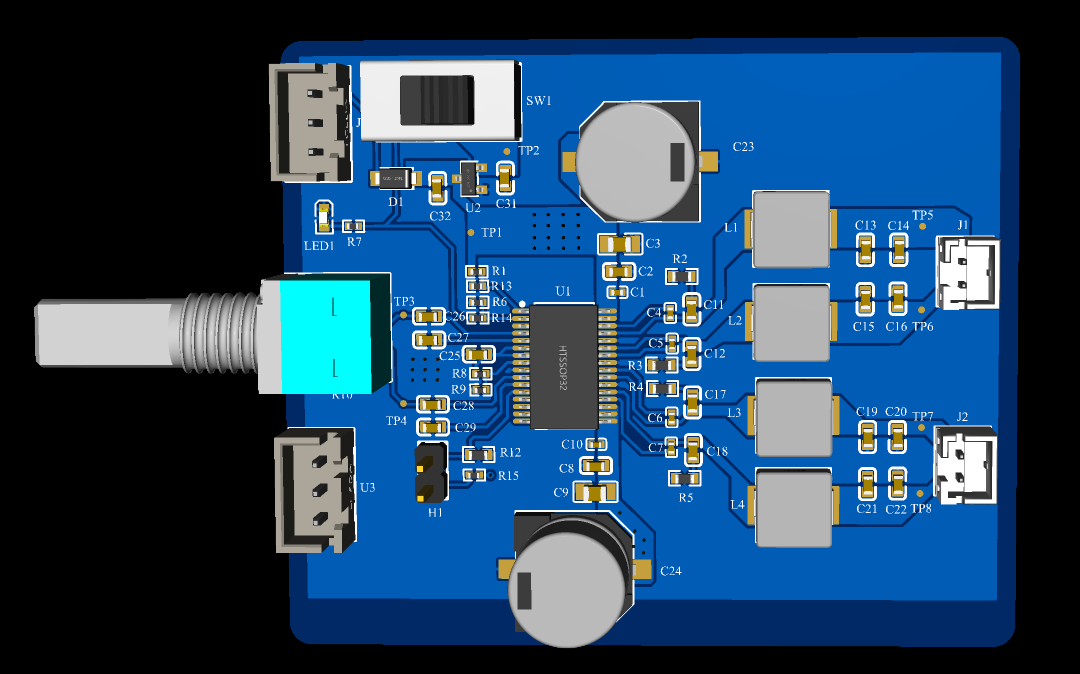

3D效果图
心得体会
设计过程中需特别注意信号完整性和电源稳定性,以保证高效能高保真的音频放大效果。
在PCB设计中,尽可能缩短关键信号的走线长度,并为每个电源引脚添加适当的去耦电容以减少噪声影响。此外,选择合适的散热措施以应对芯片的功耗。
