一、所选任务与设计方案介绍

本次活动我选择“任务3：设计一款SPI Flash存储扩展模块”，它要求采用W25Q128或同类128Mbit SPI Flash设计，并引出SPI通信、写保护、保持接口。

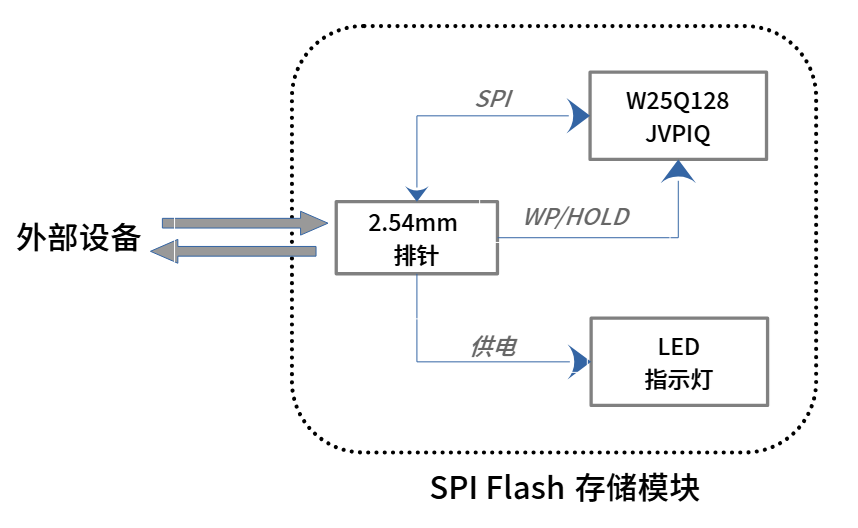

本设计使用W25Q128JVPIQ存储芯片，采用“存储核心+电源管理+状态指示”的经典架构，力求在保证性能的同时兼顾调试的便利性与电路的稳定性。

二、设计的模块介绍

1. 主要芯片选择：W25Q128JVPIQ

W25Q128JV系列是华邦电子推出的基于SPI接口的串行闪存芯片。其中“128”代表其存储容量为128M-bit（即16MB）。该芯片支持JEDEC标准的制造商和设备ID读取，兼容性强。本项目使用的W25Q128JVPIQ广泛用于嵌入式系统、网络设备、数码相机及语音记录设备中作为外部数据存储器，具备如下优势：

1. 高容量：16MB的存储空间足以存储复杂的固件或大量日志数据。
2. 高速读写：支持双输出/四输出快速读取，数据传输速率高。
3. 低功耗：具备深度掉电模式，静态电流极低，适合电池供电设备。
4. 耐用性：支持10万次擦写循环，数据保存可达20年。

DigiKey官网链接：https://www.digikey.cn/zh/products/detail/winbond-electronics/W25Q128JVPIQ/6819668

2. 辅助元件

• 滤波电容：选用0603封装的100nF (0.1μF) 陶瓷电容，紧邻VCC引脚放置，用于平滑电源纹波。
• LED指示灯：采用常见的0603贴片LED，串联限流电阻（通常取1~5kΩ，根据实际亮度调整），连接至VCC以指示通电状态。
• 排针：2x4 Pin 2.54mm标准排针，与杜邦线兼容性良好。

三、原理图和PCB设计介绍

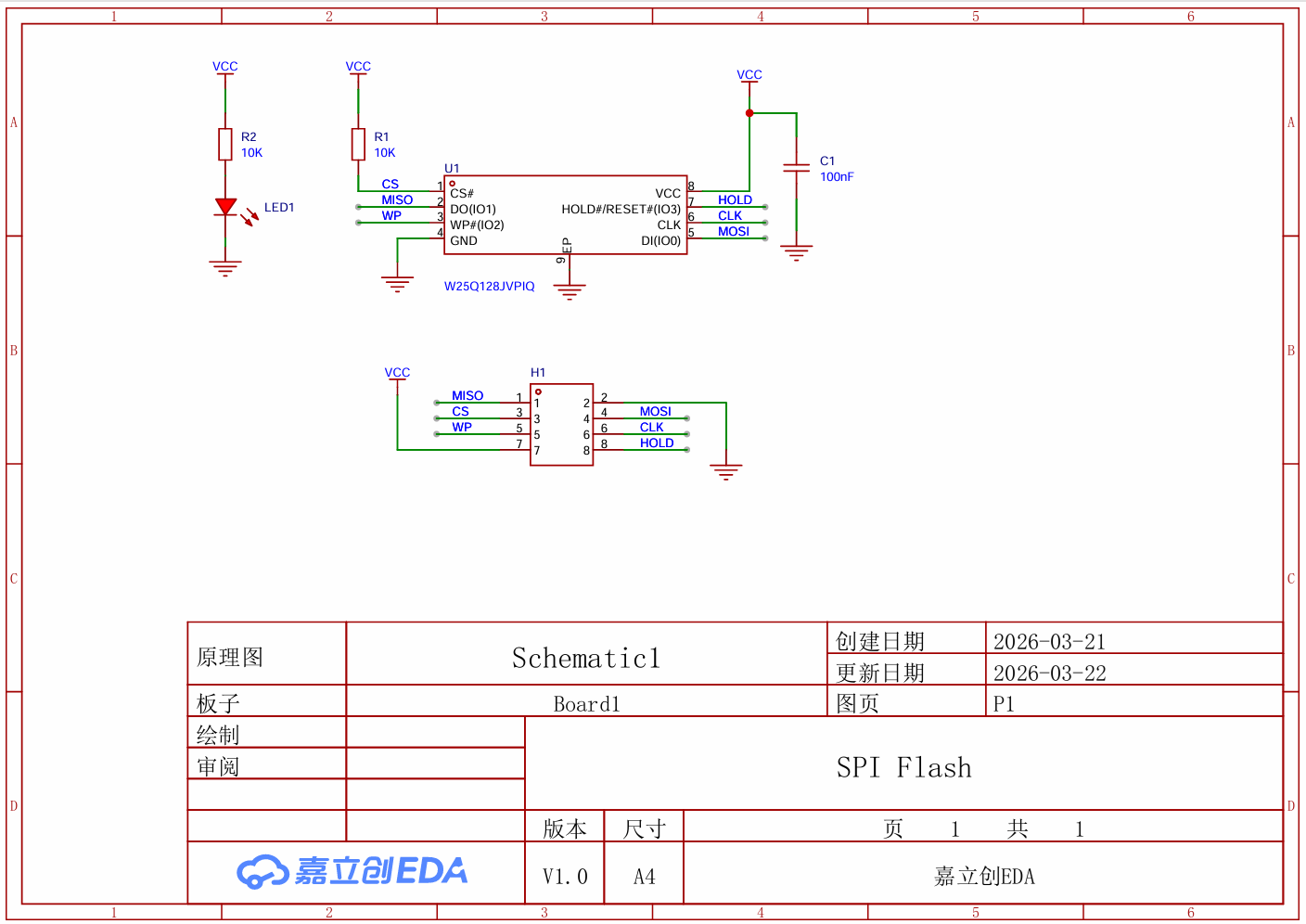

1. 原理图设计

本项目使用LCEDA完成设计。原理图设计遵循模块化、清晰化的原则。主要包括以下几个部分：

• 电源部分：VCC引脚连接滤波电容后接入电源网络。
• 信号部分：/CS（片选）、CLK（时钟）、DI（数据输入）、DO（数据输出）直接引出；/WP（写保护）和/HOLD（挂起）引脚直接引出，由用户自行决定其配置。此外，预留/CS引脚的上拉电阻，焊接后，模块默认处于未选中状态，从而降低待机功耗。
• 指示部分：VCC接串联限流电阻，接LED正极后接地。

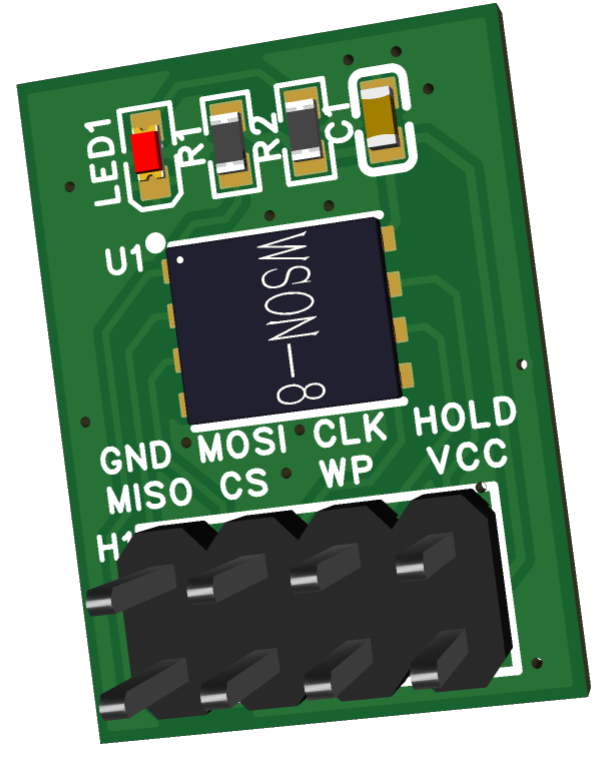

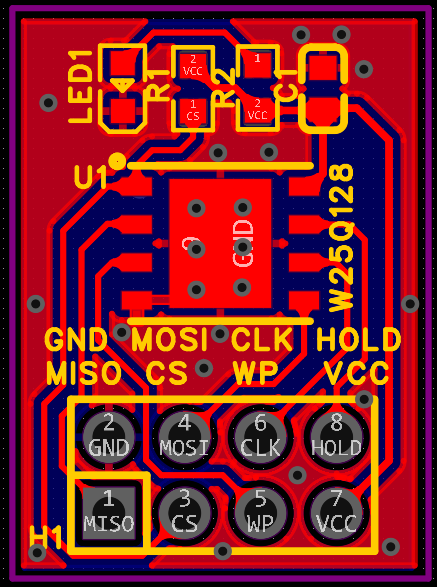

2. PCB布局布线

• 布局：芯片居中放置，滤波电容紧贴VCC引脚，排针置于板边方便插拔。
• 地平面：底层铺铜作为完整的地平面，提高抗干扰能力。
• 尺寸：板框尺寸紧凑，设计为矩形，长宽比例协调，便于安装。

四、模块主要性能指标和管脚定义

1. 主要性能指标

• 存储容量：128M-bit (16MB)
• 工作电压：2.7V ~ 3.6V
• 通信接口：SPI
• 最大时钟频率：133MHz
• 封装形式：WSON8 (需要热风枪辅助焊接)
• 工作温度：-40°C to +85°C

2. 管脚定义

五、心得体会

通过本次“SPI Flash存储扩展模块”的课程设计，我不仅将理论知识转化为实际工程能力，更在实践中深刻体会到了硬件设计的严谨性与艺术性。在芯片选型方面，通过对DigiKey等元器件平台的调研，我学会了如何根据项目需求（容量、速度、封装、电压）筛选合适的元器件，并熟练查阅数据手册获取关键参数。W25Q128JVPIQ作为业界成熟的方案，其稳定性和兼容性得到了广泛验证。本次设计也让我意识到标准化接口的重要性。采用2.54mm标准排针将使得模块可以灵活地接入各种开发环境，具有很高的实用价值。
