一、任务介绍

任务为数字系统模块中设计一款SPI Flash存储扩展模块

二、设计方案介绍

本次我设计了一款SPI Flash存储扩展模块，其包含W25Q128JVPIQ芯片一颗，为主控芯片，同时配套电源滤波电路，电源指示LED电路

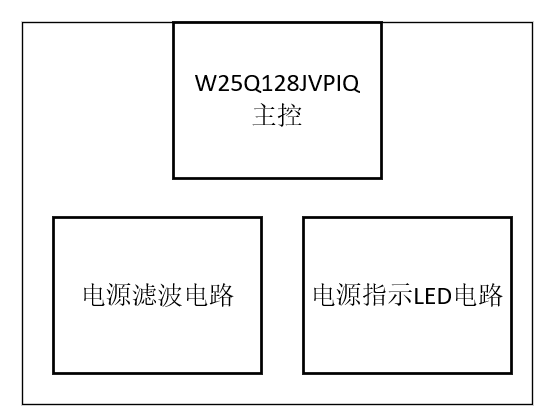

板上资源框图

三、设计的模块介绍

本次我选用的是W25Q128JVPIQ芯片设计了一款SPI Flash存储扩展模块，配套电源指示LED，方便查看电源情况，同时引出四线SPI全部接口，方便后续四线SPI接口通讯使用

W25Q128JVPIQ芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/winbond-electronics/W25Q128JVPIQ/6819668

四、原理图和PCB设计介绍

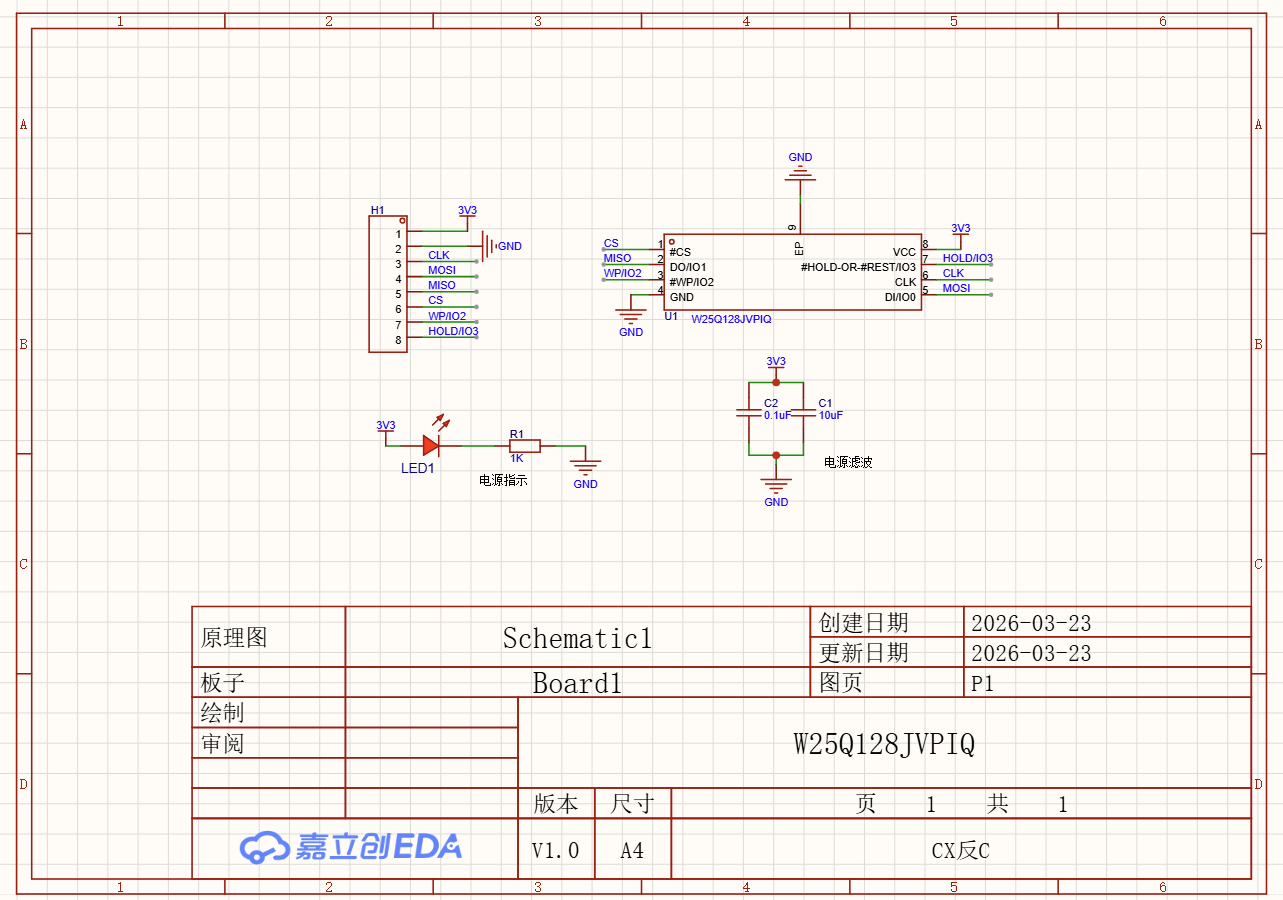

原理图

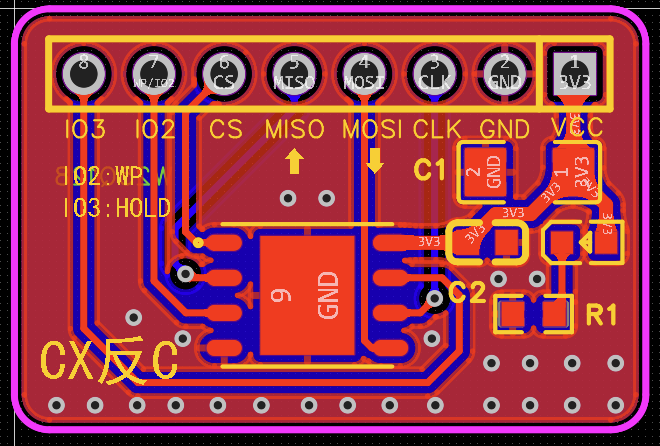

PCB板

本次模块使用时8-WSON封装的W25Q128JVPIQ芯片，其中间的GND焊盘能够有效的散热，使用8引脚的封装，也更方便焊接，同时也获得了较小的芯片面积，减少PCB占用

VCC网络上使用了一颗为10uF和一颗0.1uF的去耦电容来保证电源的可靠性，同时配备了一颗LED电源指示灯，用于指示电源是否正常

在PCB上，对于平时比较模糊的MOSI和MISO，进行了方向的指引，在使用时，就可以不用查资料就能立马分辨那个是输出，那个是输入

引出写保护(WP)和保持(HOLD)引脚控制，方便后续使用，同时也可以学习四线SPI做硬件支持，并通过丝印标注对应的标号

五、模块主要性能指标和管脚定义

• 技术：FLASH - NOR
• 存储容量：128Mb
• 存储器组织：16M x 8
• 存储器接口;SPI - 四 I/O，QPI
• 时钟频率:133 MHz

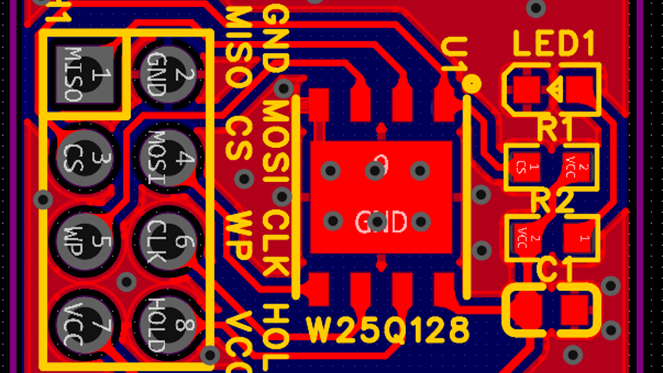

主要引脚说明

六、心得体会

熟悉了PCB板丝印的使用，对于模糊的引脚定义，可以使用更方便查看的文字或者图案进行标识，对于含有多个选择的引脚，可以标明其选择的功能，方便使用。
