基于 XIAO ESP32S3 Sense 的语音控制智能灯带系统（双核 FreeRTOS 版本）项目报告
1. 所选任务介绍
随着物联网和边缘计算的发展，语音交互已成为智能家居控制的主流方式之一。本项目的目标是构建一个基于 XIAO ESP32S3 Sense 的语音控制灯带系统，通过板载麦克风识别用户语音指令，实现对 RGB 灯带的开关、模式切换等操作，同时配备 OLED 显示屏实时反馈状态，并通过蜂鸣器提供创新的音效反馈。该系统采用双核 FreeRTOS 架构，将语音识别任务与用户界面、外设控制任务分离，充分发挥 ESP32S3 双核处理器的优势，确保系统响应的实时性与流畅性。
任务的核心包括：
- 语音识别：利用 Edge Impulse 训练的模型识别 “turn_on”、“turn_off”、“switch” 等指令。
- 灯光效果：实现渐变、流星、随机彩点三种动态模式。
- 人机交互：通过 OLED 显示当前模式、语音命令及置信度；通过四个模拟按键切换模式。
- 音效反馈：为开关灯、模式切换、按键等操作设计独特的蜂鸣器音调，增强用户体验。
本报告将重点阐述系统架构、多任务设计、创新蜂鸣器音效以及 OLED 界面设计，并分享开发过程中遇到的挑战及解决思路。
2. 项目介绍
本项目在 XIAO ESP32S3 Sense 开发板上实现了一个完整的语音控制智能灯带系统。硬件方面，除核心板外，外接了一条 10 灯的 WS2812B RGB 灯带、一个 0.96 英寸 OLED 显示屏（SSD1306）、一个四键模拟按键模块和一个无源蜂鸣器。软件上，采用 Arduino 框架，结合 FreeRTOS 进行多任务划分，并使用 Edge Impulse 生成的推理库实现语音识别。
系统功能特点：
- 双核并行处理：Core 0 负责 OLED 显示、LED 效果刷新、按键扫描和蜂鸣器控制；Core 1 专注于语音识别与音频采集，确保识别任务不被外设操作阻塞。
- 非阻塞灯光效果：所有灯光效果以步进函数形式实现，每个效果执行单步变化后立即释放 CPU，通过任务延时控制变化速度，避免使用
delay()阻塞。 - 图形化 OLED 界面：采用英文界面，包含状态指示灯、模式图标、语音命令及置信度条，信息直观且无乱码问题。
- 创新蜂鸣器音效：为不同事件设计了独特的音调模式，如上升音阶表示开灯、下降音阶表示关灯、双短音表示模式切换等，提升交互趣味性。
3. 硬件介绍
表格
硬件 | 数量 | 作用 |
|---|---|---|
XIAO ESP32S3 Sense | 1 | 主控芯片，内置 ESP32S3 双核处理器、PDM 麦克风、8MB PSRAM、4MB Flash，提供丰富外设接口。 |
WS2812B RGB 灯带 | 1 (10 灯) | 全彩可编程 LED，用于氛围显示，通过单总线控制。 |
0.96" OLED 显示屏 (SSD1306) | 1 | 128×64 分辨率，I2C 接口，用于显示系统状态。 |
无源蜂鸣器 | 1 | 连接 D10 引脚，通过 PWM 产生不同频率的音调。 |
microSD 卡（可选） | 1 | 早期数据采集使用，部署后无需。 |
4. 方案框图和项目设计思路
4.1 系统框图
┌─────────────────────────────────────┐
│ XIAO ESP32S3 Sense │
│ ┌──────────────┐ ┌─────────────┐ │
│ │ Core 0 │ │ Core 1 │ │
│ │ (Protocol) │ │ (Application)│ │
│ ├──────────────┤ ├─────────────┤ │
┌──────────────┐ │ │ OLED Display │ │ Voice Recog │ │ ┌─────────────┐
│ OLED │◄───│ │ LED Effects │ │ Audio I2S │ │ │ LED Strip │
│ (I2C) │ │ │ Button Scan │ │ │ │◄───│ (WS2812B) │
└──────────────┘ │ │ Buzzer │ │ │ │ └─────────────┘
| └──────────────┘ └─────────────┘ │ ┌─────────────┐
│ │ │ │ Buzzer │
│ │ │───▶│ (PWM) │
└──────────────────────────────────—───┘ └─────────────┘
4.2 设计思路
- 双核任务划分
ESP32S3 拥有两个核心，适合将实时性要求高、计算密集的任务与 I/O 密集型任务分开。Core 0 负责所有用户交互和外设控制（OLED、LED、按键、蜂鸣器），Core 1 负责语音识别这一计算密集型任务，两者通过互斥锁保护共享数据（如当前模式）。 - 非阻塞灯光效果
为了避免阻塞其他任务，每种灯光效果都实现为 “步进” 函数，每次调用只更新一帧画面（如移动一个像素、改变一次色相），然后立即返回。在TaskLED中根据模式调用对应的步进函数，并通过不同的vTaskDelay控制效果速度。 - 蜂鸣器音效创新
音效是用户体验的重要组成部分。我们设计了四种独特音调： - 开灯：上升音阶 (1200→1600→2000 Hz)，象征光明逐渐增强。
- 关灯：下降音阶 (2000→1600→1200 Hz)，象征光明消退。
- 模式切换：双短音 (1600 Hz + 2000 Hz)，清晰提示切换。
- 错误提示：低 - 高 - 低警示音 (800→2000→800 Hz)，引起注意。
- OLED 图形化界面
为避免中文乱码，采用纯英文显示，并添加状态指示灯（圆环表示 ON/OFF）、模式图标（🎨/☄️/🎲）和置信度进度条，使信息一目了然。
5. 调试软件、编程语言及关键代码
5.1 开发环境与工具
- IDE：Arduino IDE 2.x，安装 ESP32 开发板支持包（版本 2.x 或 3.x）。
- 语言：C++（Arduino 框架），使用 FreeRTOS API。
- 库依赖：
Adafruit_NeoPixel：控制 WS2812B 灯带。Adafruit_SSD1306+Adafruit_GFX：驱动 OLED 显示。I2S（或ESP_I2S）：采集 PDM 麦克风数据。- Edge Impulse 生成的推理库（
<Project1_inferencing.h>）。 FreeRTOS：任务、队列、互斥锁管理（内置）。
5.2 软件流程图
plaintext
系统启动
├─ 初始化硬件（串口、I2C、I2S、LED、OLED、蜂鸣器）
├─ 创建互斥锁（xModeMutex, xDisplayMutex, xStripMutex）
├─ 创建蜂鸣器队列（xBuzzerQueue）
├─ 启动音频采集任务（capture_samples）
├─ 创建 FreeRTOS 任务：
│ ├─ TaskDisplay (Core 0) —— 每300ms刷新OLED
│ ├─ TaskLED (Core 0) —— 按模式步进 LED 效果
│ ├─ TaskButton (Core 0) —— 轮询按键并切换模式
│ ├─ TaskBuzzer (Core 0) —— 等待队列播放音效
│ └─ TaskVoice (Core 1) —— 实时推理语音
└─ 进入空闲循环
TaskVoice（Core 1）：
等待缓冲区就绪（inference.buf_ready）
运行分类器获得预测结果
找到最高置信度的标签
防重复触发逻辑
若置信度>阈值，调用 processVoiceCommand()
更新 OLED 显示数据（通过互斥锁）
TaskLED（Core 0）：
获取当前模式
根据模式调用对应的步进函数（gradientStep/meteorStep/randomStep）
释放灯带互斥锁，任务延时（控制速度）
TaskBuzzer（Core 0）：
从队列接收 BeepType
调用 playInnovativeBeep() 播放对应音效
5.3 关键代码解析
5.3.1 双核任务创建
cpp
运行
xTaskCreatePinnedToCore(TaskVoice, "Voice", 8192, NULL, 3, &Task_Voice, 1); // Core 1
xTaskCreatePinnedToCore(TaskDisplay, "Display", 4096, NULL, 2, &Task_Display, 0); // Core 0
通过 xTaskCreatePinnedToCore 明确指定任务运行的核心，确保语音识别独占一个核心，避免干扰。
5.3.2 非阻塞 LED 步进函数
cpp
运行
void gradientStep() {
uint32_t color = strip.ColorHSV(globalHue, 255, BRIGHTNESS);
for (int i = 0; i < strip.numPixels(); i++) strip.setPixelColor(i, color);
strip.show();
globalHue += 512;
if (globalHue >= 5*65536) globalHue = 0;
}
每次调用仅更新色相值并刷新灯带，然后立即返回。TaskLED 中根据模式以不同频率调用这些函数，实现动态效果。
5.3.3 创新蜂鸣器音效
cpp
运行
void playInnovativeBeep(BeepType type) {
switch(type) {
case BEEP_TURN_ON:
playTone(1200, 40); delay(15);
playTone(1600, 40); delay(15);
playTone(2000, 80);
break;
// ... 其他音效
}
}
通过组合不同频率和时长的 tone() 调用，模拟出丰富的听觉反馈，提升用户体验。
5.3.4 OLED 图形绘制
cpp
运行
void drawStatusIcon(int x, int y, bool status) {
display.drawCircle(x+8, y+8, 7, WHITE);
if (status) display.fillCircle(x+8, y+8, 5, WHITE); // ON: 实心
else display.drawCircle(x+8, y+8, 5, WHITE); // OFF: 空心
}
利用 Adafruit_GFX 的绘图函数绘制状态指示灯，简洁直观。
6. 功能展示图及说明
6.1 实物连接图

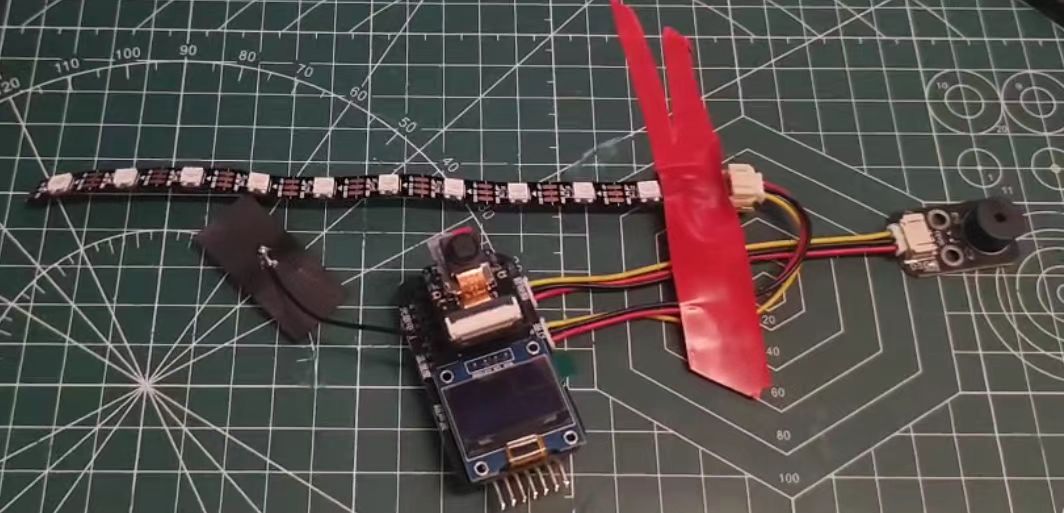

图 1：XIAO ESP32S3 Sense 通过杜邦线连接灯带、OLED和蜂鸣器。灯带数据线接 D9，OLED 接 D4 (SDA)/D5 (SCL)，蜂鸣器接 D10。整体布局紧凑。
6.2 OLED 启动界面

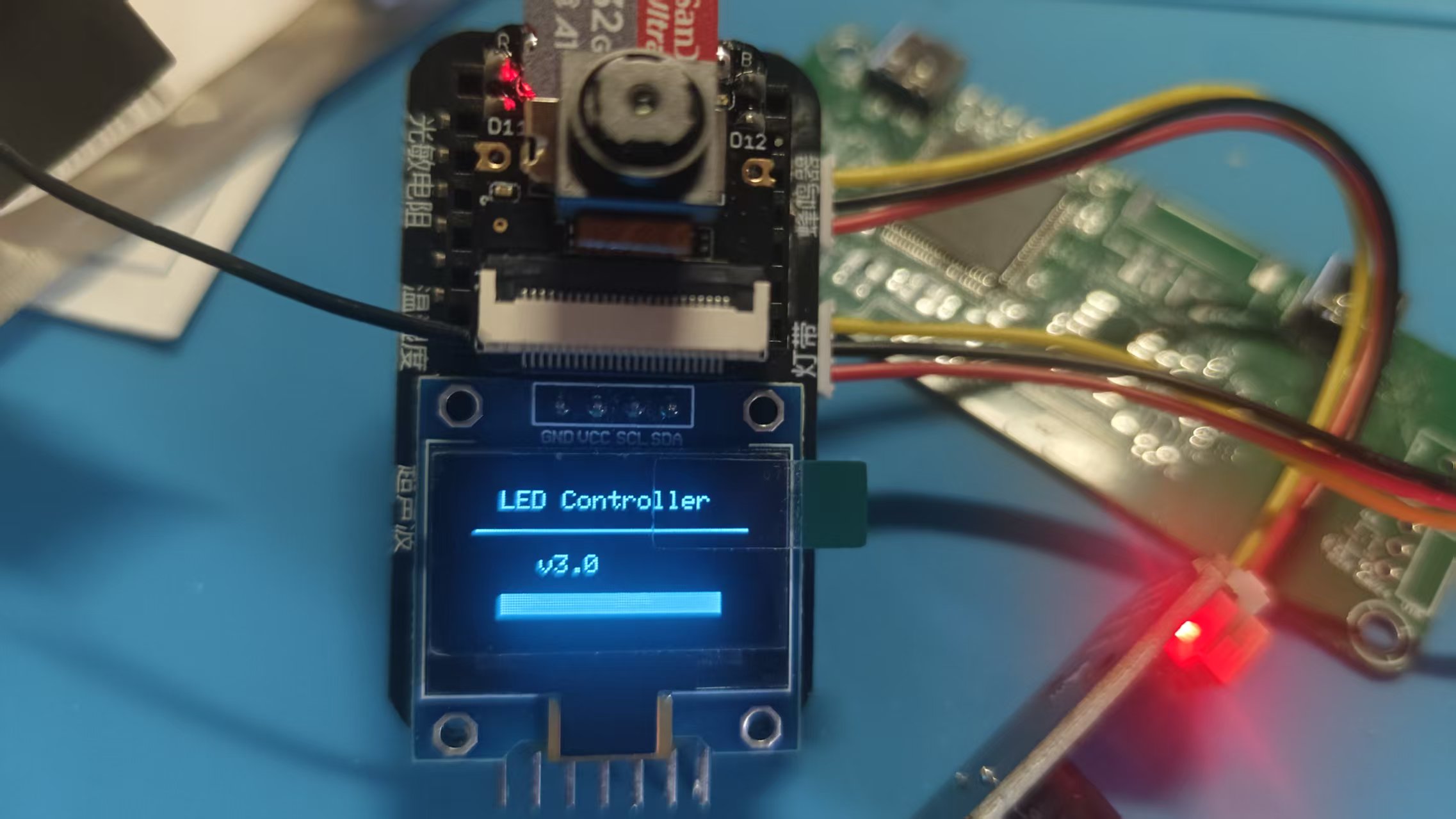

图 2：上电后 OLED 显示 “LED Controller” 标题，下方有进度条动画，2 秒后进入主界面。
6.3 主界面展示

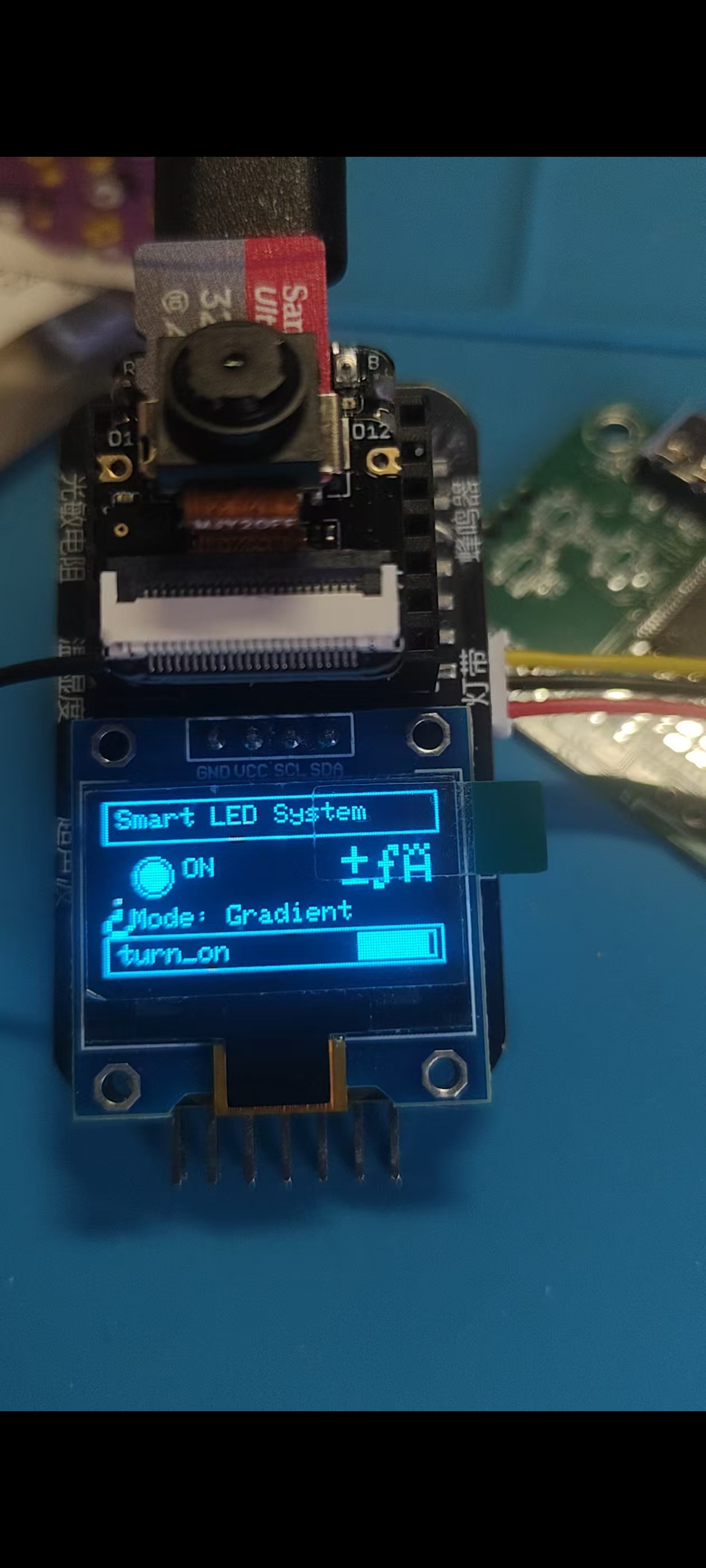

图 3：主界面分为三部分：
- 顶部状态栏：显示 “Smart LED System”。
- 左侧：状态指示灯（ON/OFF）及当前模式文字（Gradient/Meteor/Random）。
- 底部：语音命令（如 “turn_on”）及置信度进度条。
6.4 语音控制演示
图 4：串口监视器输出实时推理结果。当说出 “开灯” 时，打印 “turn_on ”，同时 LED 点亮为渐变模式，蜂鸣器发出上升音阶。
7. 项目中遇到的难题及解决方法
7.1 任务间资源共享冲突
- 问题：多个任务同时访问
currentMode和 LED 灯带可能导致数据不一致或灯带显示异常。 - 解决：引入互斥锁
xModeMutex和xStripMutex，在读写前xSemaphoreTake，操作后xSemaphoreGive，确保原子性。
7.2 语音识别与 LED 刷新互相阻塞
- 问题：语音识别推理耗时约 100ms，若放在 Core 0 会导致 LED 刷新卡顿，产生闪烁。
- 解决：将语音识别任务固定到 Core 1，与 UI 任务物理隔离，利用双核并行性彻底解决阻塞。
7.3 OLED 中文显示乱码
- 问题：直接显示中文需要字库支持，且易出现乱码。
- 解决：采用英文界面，并自定义图形元素（状态灯、图标）代替文字，既避免了乱码，又提升了美观度。
7.4 蜂鸣器音效与系统延时冲突
- 问题：播放音效时若使用
delay()会阻塞其他任务。 - 解决：将音效播放放入独立任务
TaskBuzzer，通过队列接收事件，播放时使用vTaskDelay而非delay，保证任务级非阻塞。
7.5 麦克风音频增益不当导致识别率低
- 问题：原始音频信号太弱，模型难以区分指令。
- 解决：在音频采集回调中乘以 8 倍增益，并加入限幅保护（防止削波），最终置信度明显提升。
8. 心得体会
通过本次项目的完整开发，我深刻体会到嵌入式系统设计不仅是硬件连接和代码编写，更是对系统资源的精细管理和用户体验的反复打磨。
首先，多任务架构是提升系统响应性的关键。在单核处理器上，语音识别这类耗时操作会严重拖慢 UI 响应。而利用 ESP32S3 的双核，将计算密集型任务与 I/O 任务分离，使系统既 “聪明” 又 “流畅”。FreeRTOS 的任务优先级、队列、互斥锁等机制为我们提供了强大的工具，但同时也需要谨慎设计，避免死锁和优先级反转。
其次，非阻塞编程思想需要贯穿始终。传统的 delay() 在 RTOS 环境中会浪费 CPU 时间，导致其他任务饥饿。通过将灯光效果拆分为步进函数，并使用任务延时控制节奏，我们实现了流畅的视觉效果而不影响语音识别。
再次，用户交互细节决定产品品质。蜂鸣器音效的设计看似简单，但通过不同频率和节奏的组合，能给用户带来明确的反馈和愉悦感。OLED 图形界面虽然只有 128×64 分辨率，但精心设计的图标和进度条依然能传递丰富信息。
最后，调试嵌入式系统需要耐心与方法。从 I2C 设备地址确认、互斥锁保护、到任务栈大小调整，每一步都可能遇到棘手的问题。借助串口日志、逻辑分析仪和逐步注释法，最终定位并解决了所有关键问题。
本次项目不仅让我掌握了 XIAO ESP32S3 Sense 的开发技巧，更让我对实时操作系统、传感器驱动、机器学习部署有了更深入的理解。未来，我计划在此基础上增加更多语音指令，并接入 Wi-Fi 实现远程控制，打造一个真正智能的语音交互系统。
