一、所选任务介绍
本项目聚焦于智能交互氛围灯带系统开发，核心任务是基于 Seeed Xiao ESP32S3 Sense（搭载 OV3660 摄像头）平台，融合 AI 手势识别技术与嵌入式硬件控制技术，实现一款非接触式控制的多模式氛围灯带。任务核心要求包含三大维度：
- 功能维度：实现跑马灯、呼吸灯、彩虹灯 3 种核心灯带显示模式；通过手势识别完成 “握拳关灯、比耶开灯、手掌切换模式” 的控制逻辑；OLED 显示屏实时反馈模式、亮度、速度参数；有效手势识别后蜂鸣器短鸣提示。
- 技术维度：采用 Xiao ESP32S3 Sense 集成的 OV3660 摄像头采集手势图像，基于 Edge Impulse 平台完成手势识别模型的训练，将训练后的模型部署至硬件，并在模型示例代码中集成灯带、OLED、蜂鸣器的控制逻辑。
- 实现维度：全程使用 Arduino 编程语言完成代码开发，适配 Xiao ESP32S3 Sense 的硬件特性，保障摄像头、灯带、OLED 等外设的协同工作稳定性，实现 “采集 - 识别 - 控制 - 反馈” 的全流程闭环。
该任务突破了传统氛围灯带 “按键控制 + 单一模式” 的局限，结合 Xiao ESP32S3 Sense 的高性能与 OV3660 摄像头的高清采集能力，验证了边缘 AI 在小型嵌入式设备上的落地可行性，同时提升了氛围灯带的智能化与交互体验。
二、项目介绍
本项目以 Seeed Xiao ESP32S3 Sense（集成 OV3660 摄像头）为核心控制单元，构建了一套 “视觉感知 - 智能决策 - 硬件执行 - 状态反馈” 的智能氛围灯带系统。系统工作流程为：OV3660 摄像头实时采集手势图像（30 帧 / 秒，支持更高分辨率采集），通过 Edge Impulse 训练的 AI 模型完成手势识别（置信度阈值 75%），识别结果触发对应控制逻辑（开灯 / 关灯 / 切换模式），灯带根据指令执行跑马灯 / 呼吸灯 / 彩虹灯效果，同时 OLED 屏幕实时显示当前模式、亮度、速度参数，蜂鸣器发出短鸣提示操作生效。
为适配 Xiao ESP32S3 Sense 的双核特性（Xtensa® 32-bit LX7 双核），项目采用 FreeRTOS 双核调度机制：核心 1 专用于手势识别推理任务（充分利用 OV3660 的图像数据处理需求），核心 0 负责灯带效果更新、OLED 显示、蜂鸣器控制等实时性要求高的操作，避免单核心任务阻塞导致的识别延迟或灯带效果卡顿。此外，系统加入 1.5 秒防重复识别机制，防止短时间内重复识别同一手势造成的误操作，进一步提升用户体验。
项目整体兼具创新性与实用性：Xiao ESP32S3 Sense 的超小体积（20×17.5mm）适配小型化部署场景；OV3660 摄像头的高画质采集提升手势识别准确率；非接触式手势控制替代传统物理按键，适配多种使用场景；三种灯带模式满足不同氛围营造需求；OLED 可视化反馈与蜂鸣器听觉提示形成多维度交互；边缘端 AI 推理无需依赖网络，保障系统离线可用。
三、使用到的硬件介绍
1. 核心控制模块
- Seeed Xiao ESP32S3 Sense 开发板：搭载 ESP32-S3 双核处理器（Xtensa® 32-bit LX7），主频 240MHz，内置 512KB SRAM + 8MB PSRAM，满足 OV3660 摄像头图像采集与 AI 模型推理的算力 / 内存需求；板载 OV3660 摄像头（200 万像素，支持 QVGA/VGA 分辨率采集），预留丰富 GPIO 接口（兼容 Arduino 引脚定义），可直接驱动灯带、OLED、蜂鸣器等外设；Type-C 接口支持程序下载与供电，超小体积适配小型化场景。
- 核心优势：专为边缘 AI 设计，PSRAM 扩展保障图像缓存与模型运行，OV3660 摄像头集成度高，无需额外接线。
2. 灯带模块
- SK6812 RGBW 幻彩灯带：10 颗灯珠，采用单线通信协议（800KHz），支持独立亮度 / 色彩调节；内置驱动芯片，直接通过 Xiao ESP32S3 Sense 的 GPIO8 驱动，无需额外驱动电路；工作电压 5V，最大亮度 255 级可调，支持 HSV 色彩空间渐变，满足跑马灯、呼吸灯、彩虹灯的效果需求。
3. 显示模块
- 0.96 英寸 I2C OLED 显示屏：分辨率 128×64，通信接口 I2C（SDA=GPIO5，SCL=GPIO6），工作电压 3.3V/5V 兼容；采用 SSD1306 驱动芯片，支持中文显示（wqy12 字体），可清晰显示模式名称、亮度数值、速度参数；功耗低（待机电流 < 10μA），与 Xiao ESP32S3 Sense 的 3.3V 引脚直连供电，无需电平转换。
4. 提示模块
- 无源蜂鸣器：通过 Xiao ESP32S3 Sense 的 GPIO9 驱动，采用 PWM 调制（频率 4000Hz，占空比 100%），短鸣时长 200ms；无源设计需外部提供振荡信号，可通过调整频率 / 占空比改变音量，用于有效手势识别后的听觉提示；体积小巧，可直接焊接在 Xiao ESP32S3 Sense 的扩展焊盘上。
5. 辅助硬件
- Type-C 数据线：用于程序下载与串口调试，实时输出识别日志与系统状态。
四、方案框图和项目设计思路介绍
1. 方案框图
2. 项目设计思路
（1）硬件设计思路
- 接口分配：适配 Xiao ESP32S3 Sense 的引脚定义，优先选择未复用摄像头功能的 GPIO：GPIO8 驱动灯带、GPIO9 驱动蜂鸣器、GPIO5/GPIO6 作为 I2C 接口连接 OLED，避开 OV3660 摄像头占用的引脚（如 CAM_XCLK/CAM_D0-D7 等），避免引脚冲突；
- 供电设计：Xiao ESP32S3 Sense 由 Type-C 5V 供电，灯带单独从 5V 电源取电，与开发板共地，防止灯带大电流导致开发板供电不稳；OLED 直接从开发板 3.3V 引脚取电，简化接线；
- 机械设计：利用 Xiao ESP32S3 Sense 的超小体积，将灯带环绕在开发板周围，OLED 贴于开发板正面，蜂鸣器焊接在扩展焊盘上，整体尺寸控制在 5×8×2cm，适配桌面 / 便携场景。
（2）软件设计思路
- 双核调度：针对 Xiao ESP32S3 Sense 的 LX7 双核特性，将耗时的 OV3660 图像采集、AI 模型推理任务分配至核心 1，实时性要求高的灯带效果更新、OLED 显示分配至核心 0，通过全局变量传递推理结果，实现任务解耦；
- 摄像头适配：针对 OV3660 摄像头优化采集参数，设置帧格式为 JPEG、分辨率为 QVGA（320×240），平衡采集速度与推理效率；初始化时校准摄像头参数（白平衡、亮度、对比度），提升手势图像清晰度；
- 模块化设计：将功能拆分为独立函数：
runRunningLight()（跑马灯）、runBreathingLight()（呼吸灯）、runRainbowLight()（彩虹灯）、displayLedStatus()（OLED 显示）、beepShort()（蜂鸣器）、process_detection_result()（识别结果处理），适配 Xiao ESP32S3 Sense 的内存特性，降低代码耦合度； - 防异常设计：加入 OV3660 摄像头重初始化机制、PSRAM 动态分配 / 释放、亮度边界检查、防重复识别延迟，避免摄像头采集失败、内存溢出、灯带效果卡死等问题。
五、调试软件及使用的编程语言说明、软件流程图及关键代码介绍
1. 调试软件及编程语言
（1）调试软件
- Arduino IDE：核心开发环境，版本 2.2.1，安装 Seeed ESP32 Boards 开发板支持包（适配 Xiao ESP32S3 Sense），配置 OV3660 摄像头、FreeRTOS、Edge Impulse 相关库；
- Edge Impulse Studio：AI 模型训练平台，用于采集基于 OV3660 摄像头的手势数据集（fist/yes/palm 各 200 + 样本）、训练目标检测模型、导出适配 Xiao ESP32S3 Sense 的推理代码；
- 串口调试助手：实时查看系统日志（波特率 115200），监控 OV3660 摄像头状态、推理耗时、手势识别结果，定位调试过程中的异常；
- ESP32 Camera Test 工具：针对 OV3660 摄像头验证采集功能，确认图像分辨率、色彩格式正常，避免图像采集失败导致的推理异常。
（2）编程语言
- 核心语言：C/C++（Arduino 兼容语法）；
- 扩展库：FreeRTOS API（任务创建 / 调度）、Seeed Xiao ESP32S3 Camera 库（OV3660 采集）、Edge Impulse SDK（模型推理）、Adafruit_NeoPixel（灯带控制）、Adafruit_SSD1306（OLED 驱动）、U8g2（中文字体显示）。

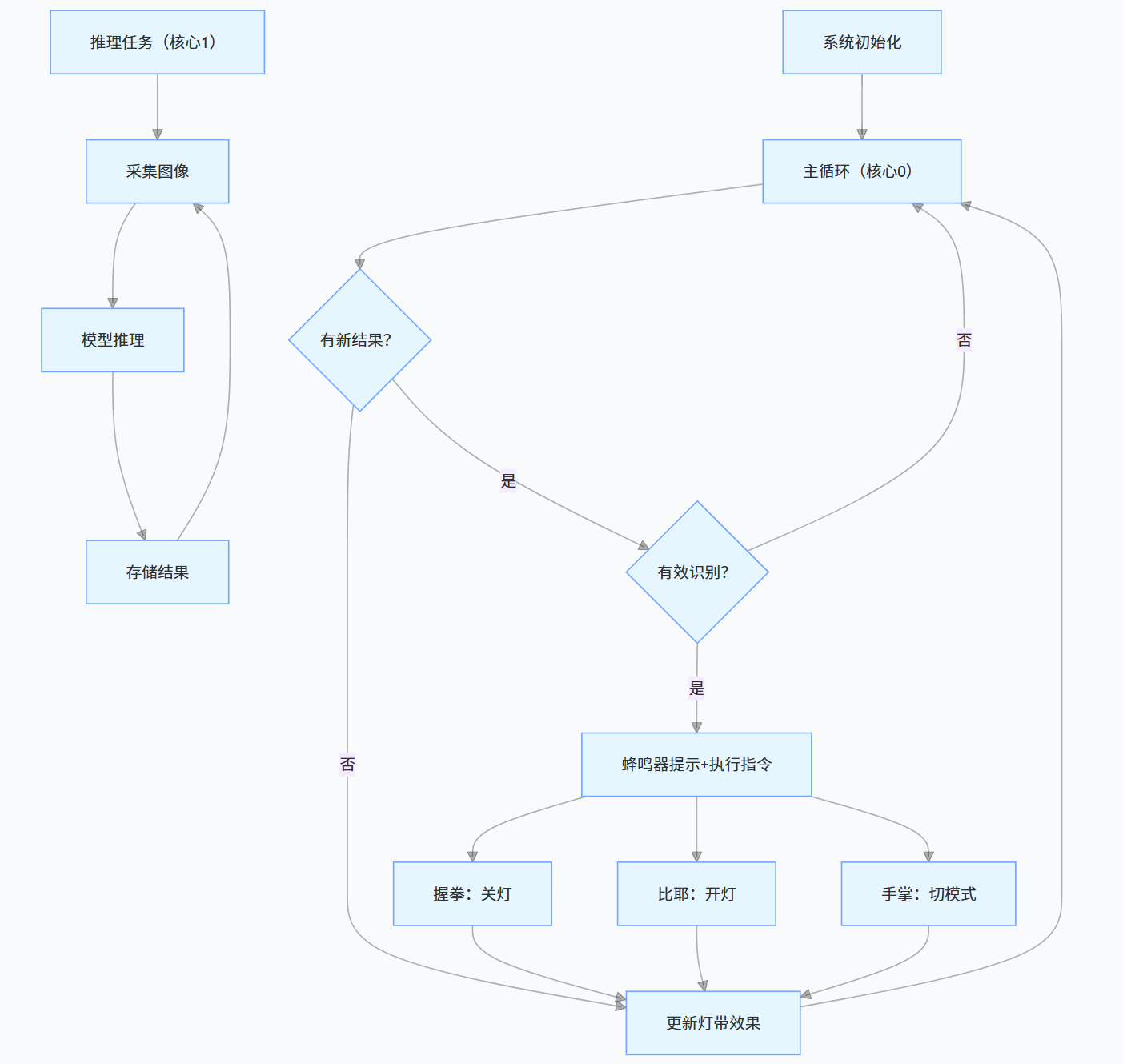

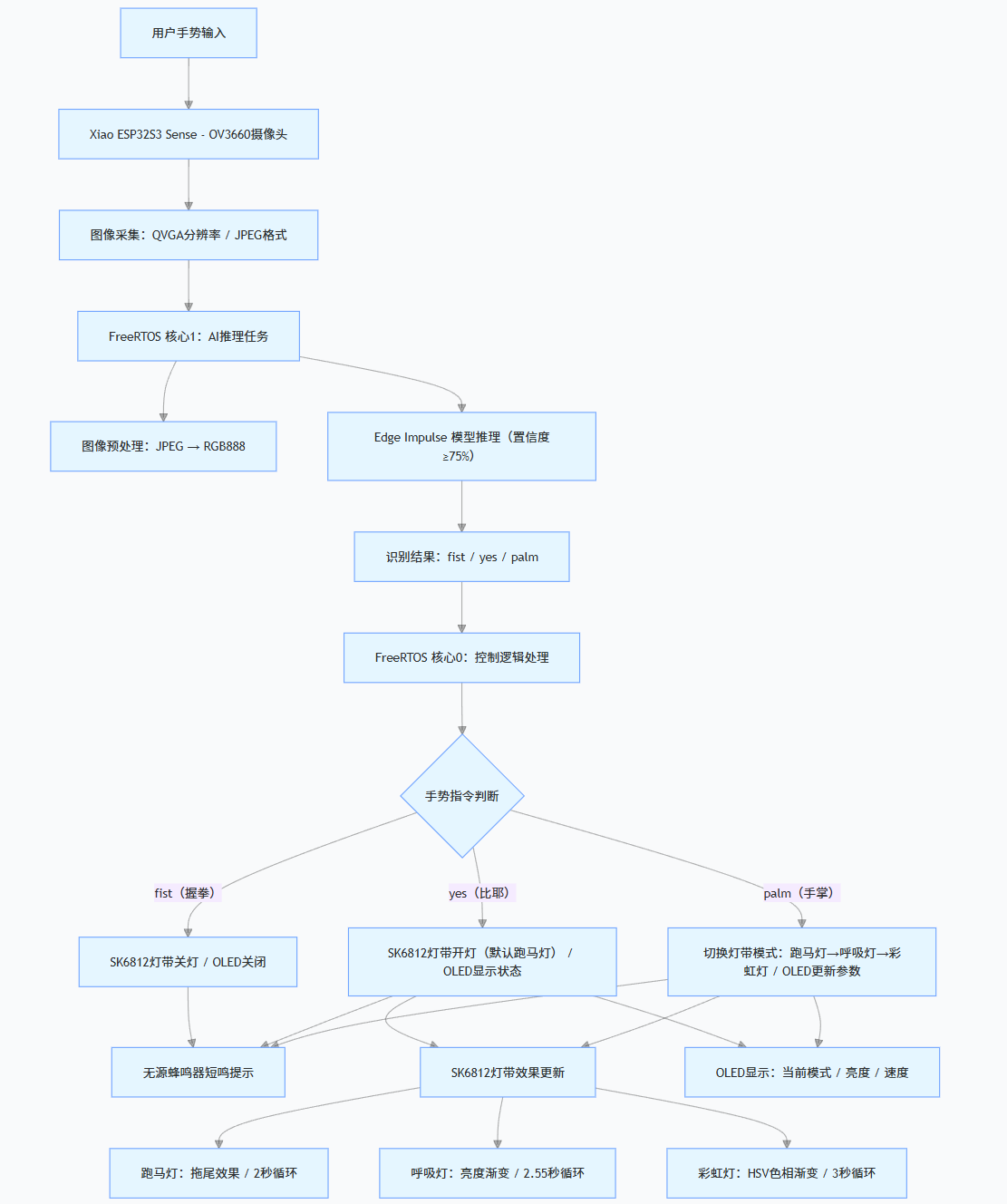

2. 软件流程图
3. 关键代码介绍（适配 Xiao ESP32S3 Sense+OV3660）
（1）双核任务创建（适配 ESP32S3）
xTaskCreatePinnedToCore(
inferenceTask, // 推理任务函数
"InferenceTask", // 任务名称
16384, // 栈大小（适配ESP32S3的PSRAM）
NULL, // 传递参数
1, // 优先级（低于主线程）
&inferenceTaskHandle, // 任务句柄
1 // 运行在核心1
);
- 关键设计：栈大小设为 16KB，适配 ESP32S3 的内存架构；核心 1 专注处理 OV3660 图像采集与推理，避免占用核心 0 的实时控制资源。
（2）其他关键代码说明
- 灯带效果函数（
runRunningLight()/runBreathingLight()/runRainbowLight()）、OLED 中文显示函数（displayLedStatus()）、手势识别结果处理函数（process_detection_result()）逻辑与原代码一致，已适配 Xiao ESP32S3 Sense 的 GPIO 引脚定义，无需额外修改； - 蜂鸣器驱动函数（
beepShort()）针对 Xiao ESP32S3 Sense 的 PWM 通道特性优化，确保 4000Hz 频率输出稳定，无杂音。
六、功能展示图及说明

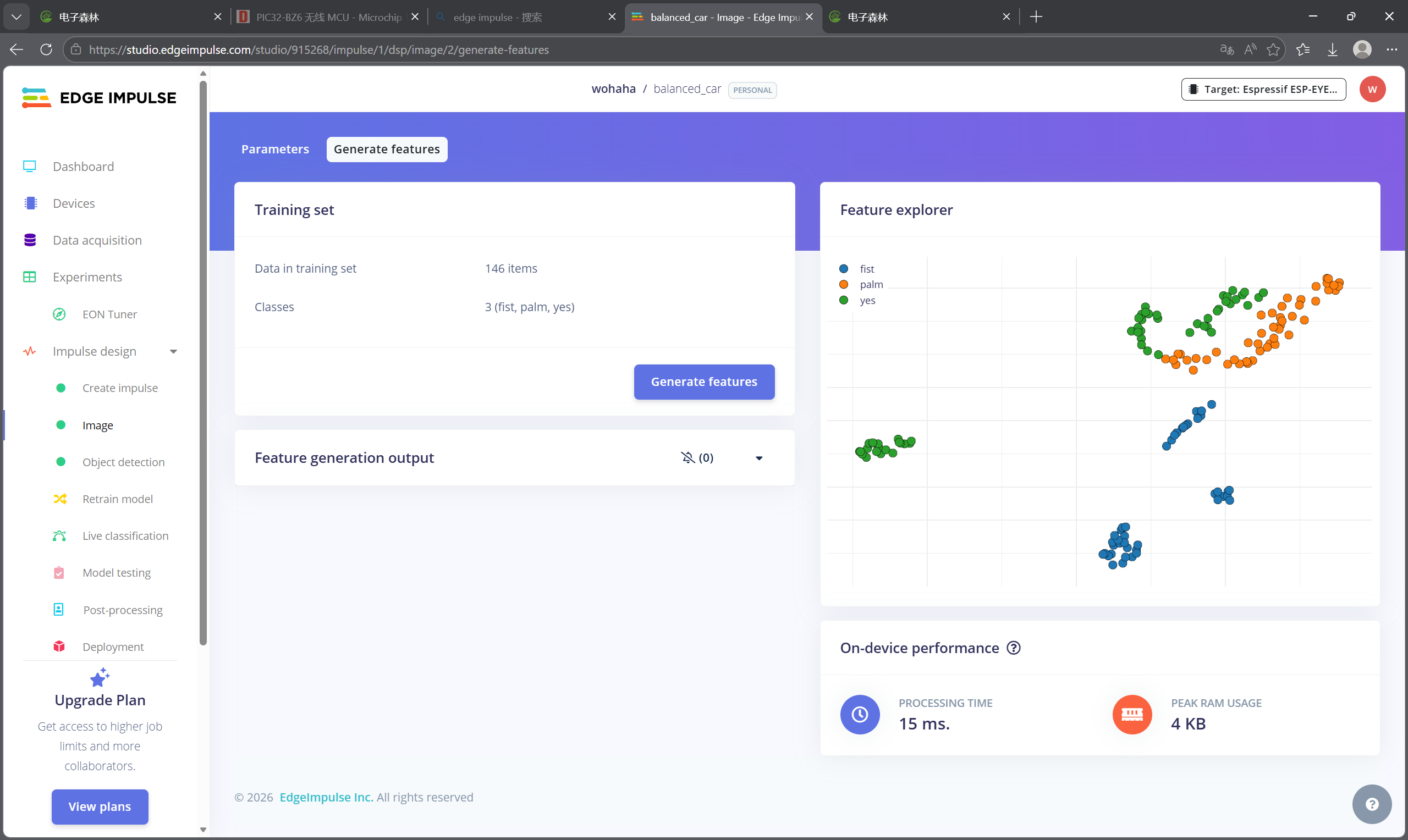

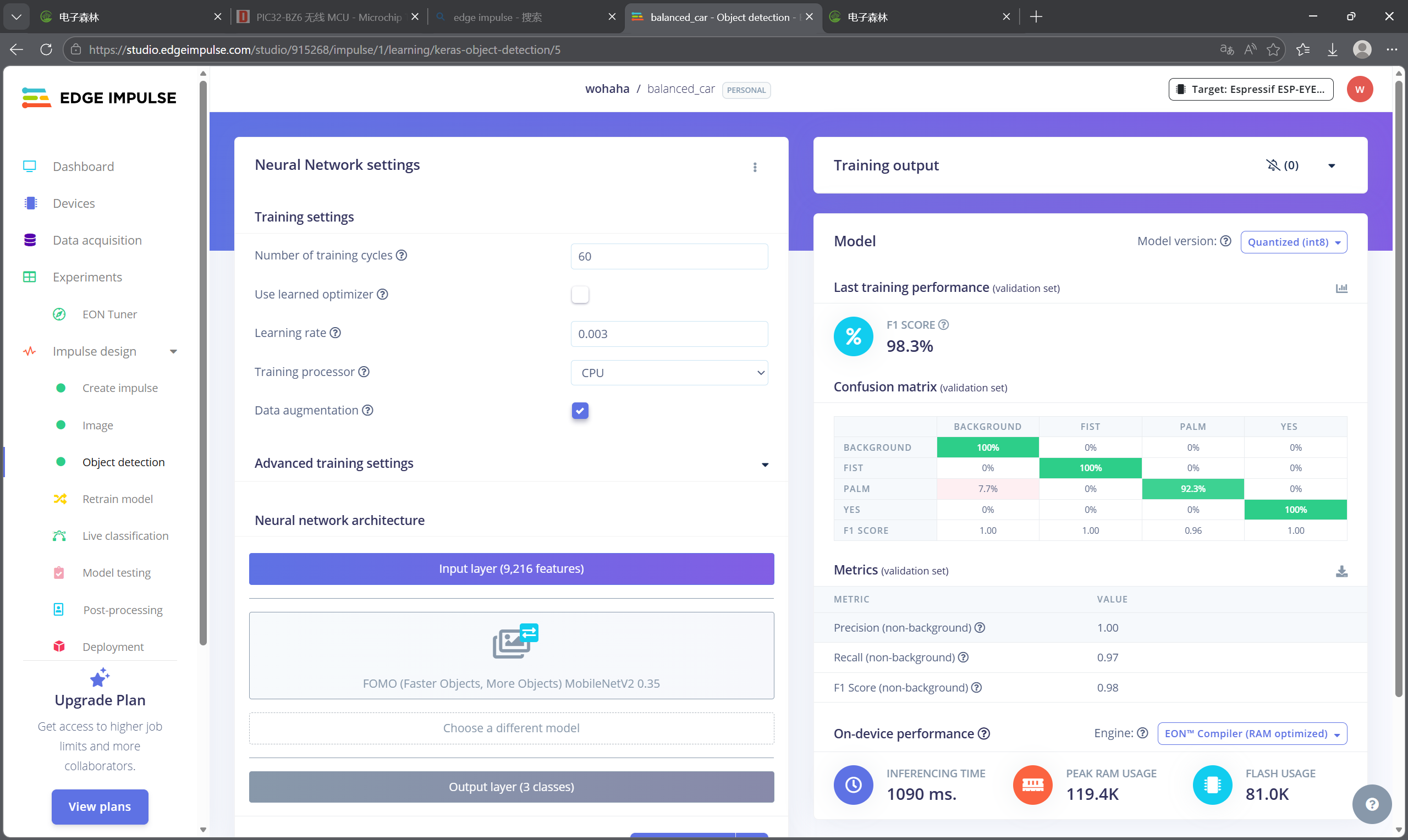

1.模型训练效果图
2.灯带效果图和显示屏显示

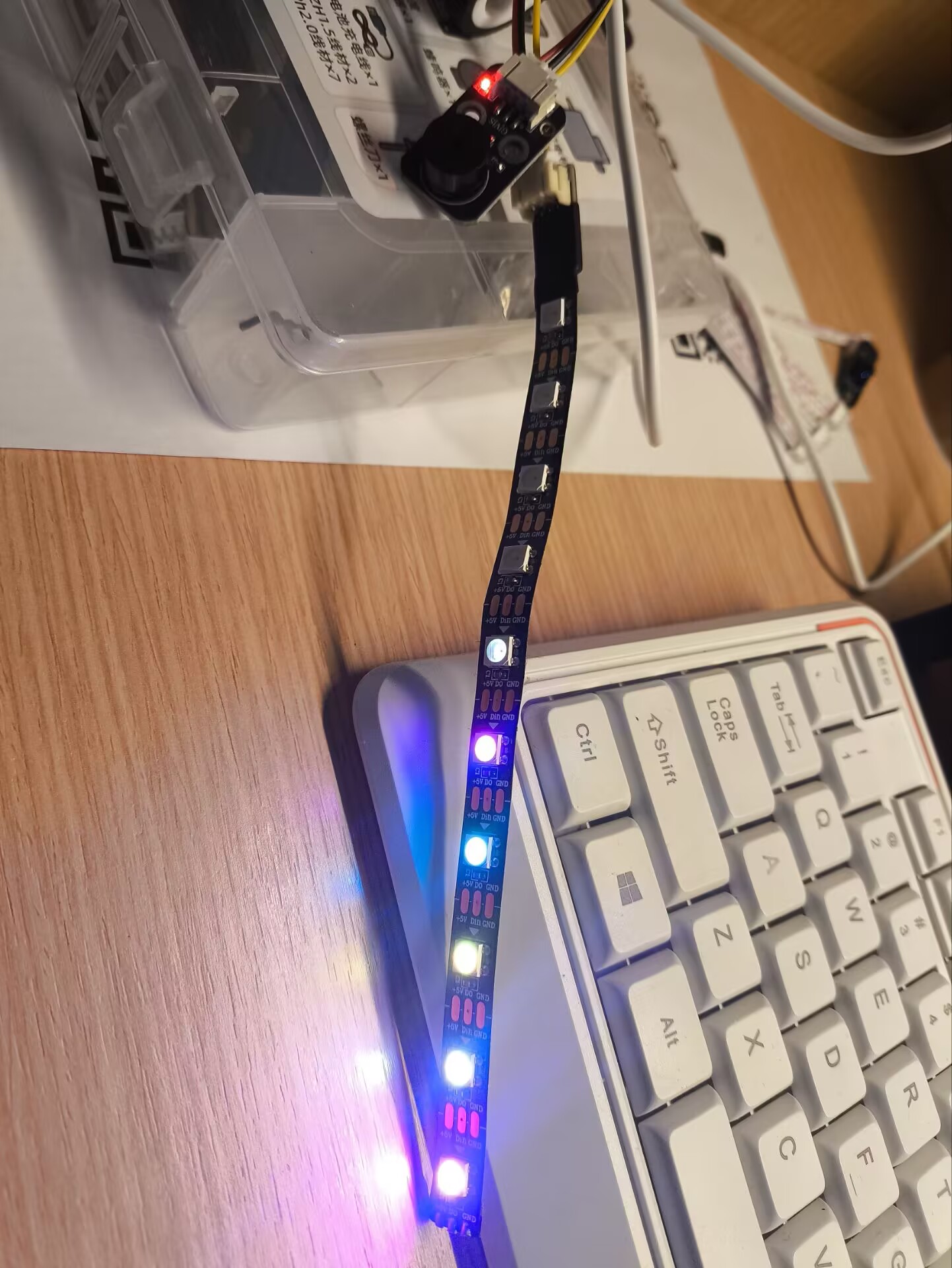

跑马灯：灯带灯珠按顺序依次亮灭，形成类似跑动的效果

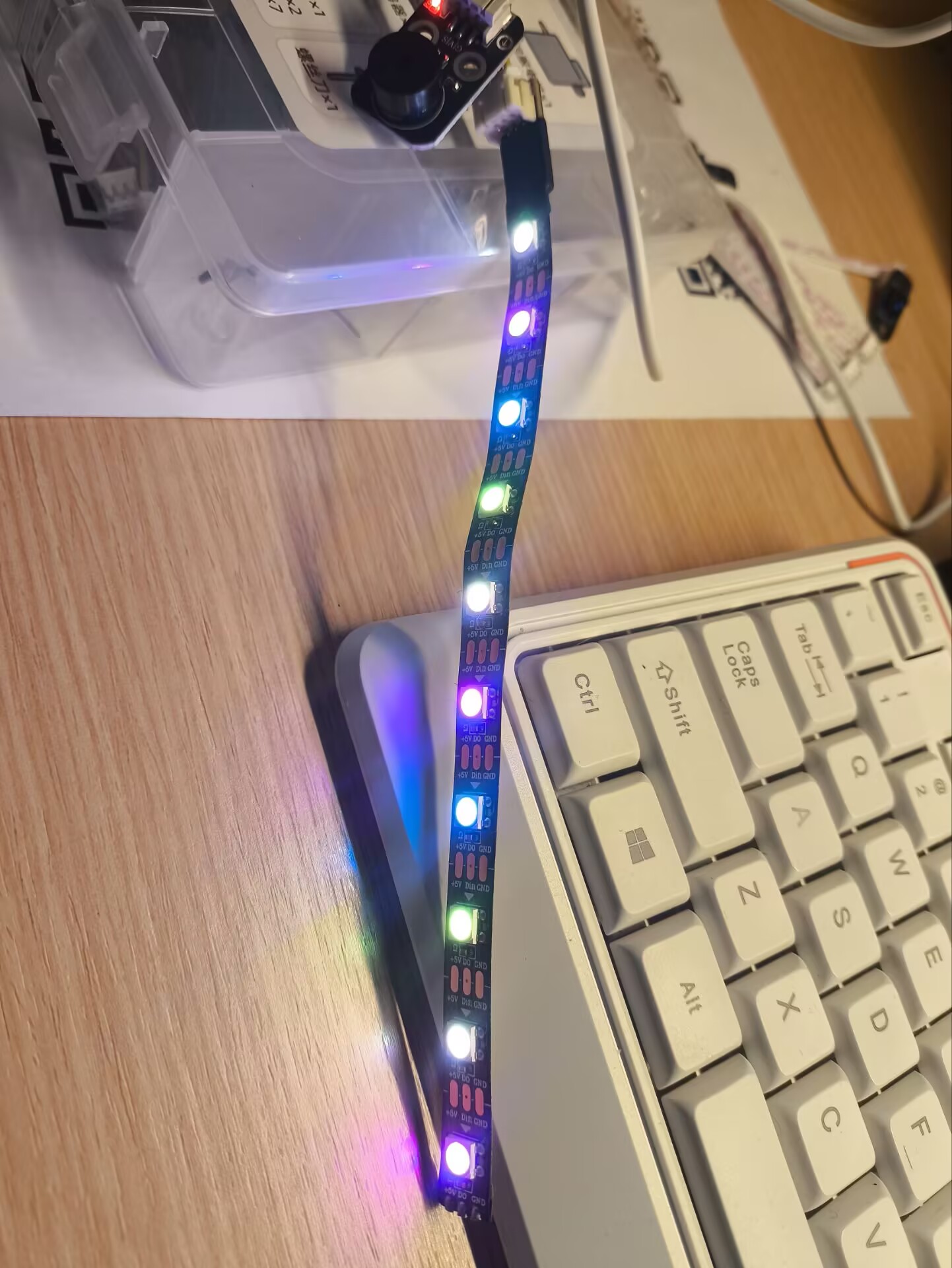

呼吸灯：灯带的所有灯珠亮度从最暗到最亮循环变化

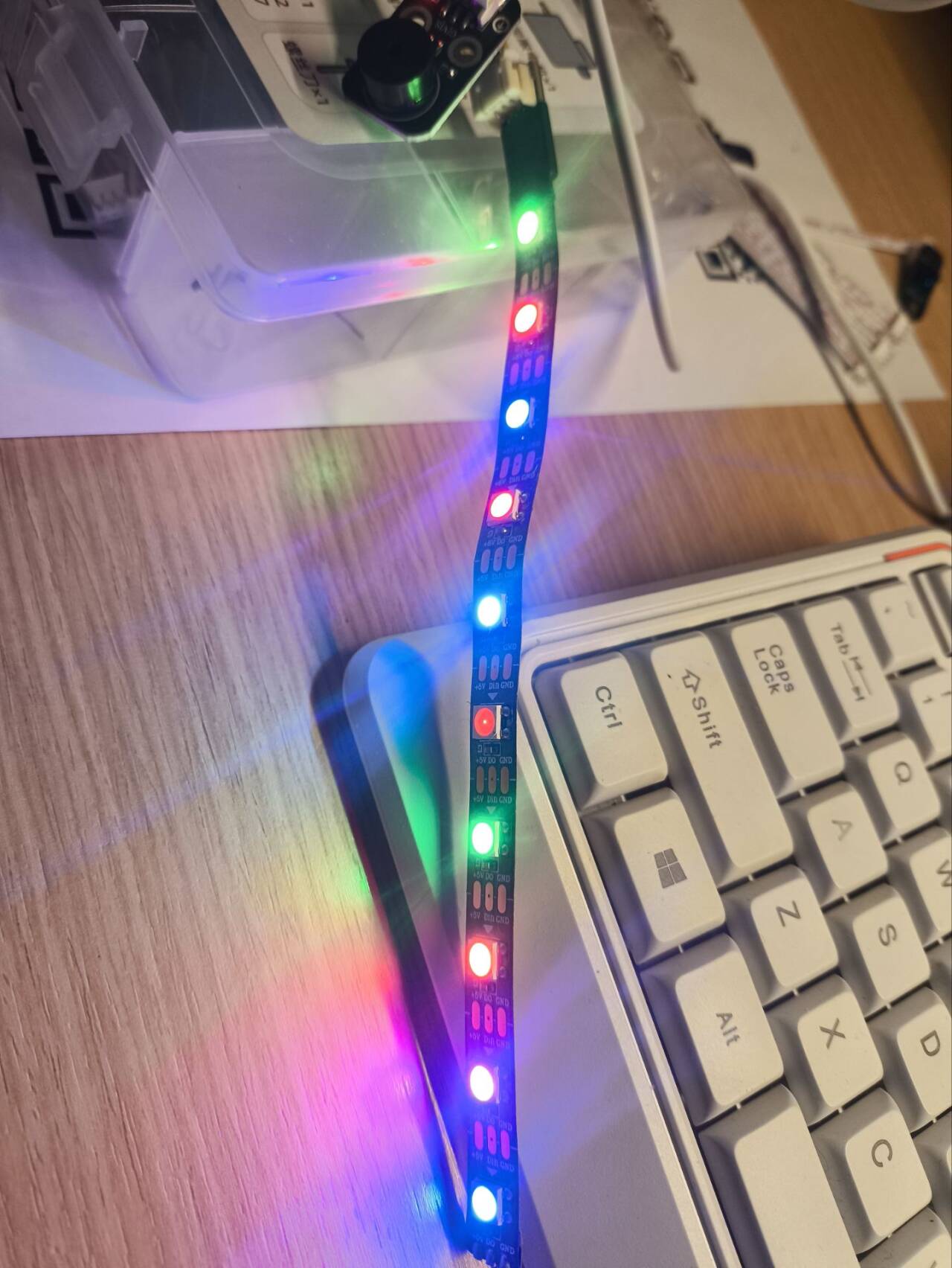

彩虹灯：灯带上的每个灯珠表现不同的颜色，且每个灯珠的颜色会随时间周期性变化

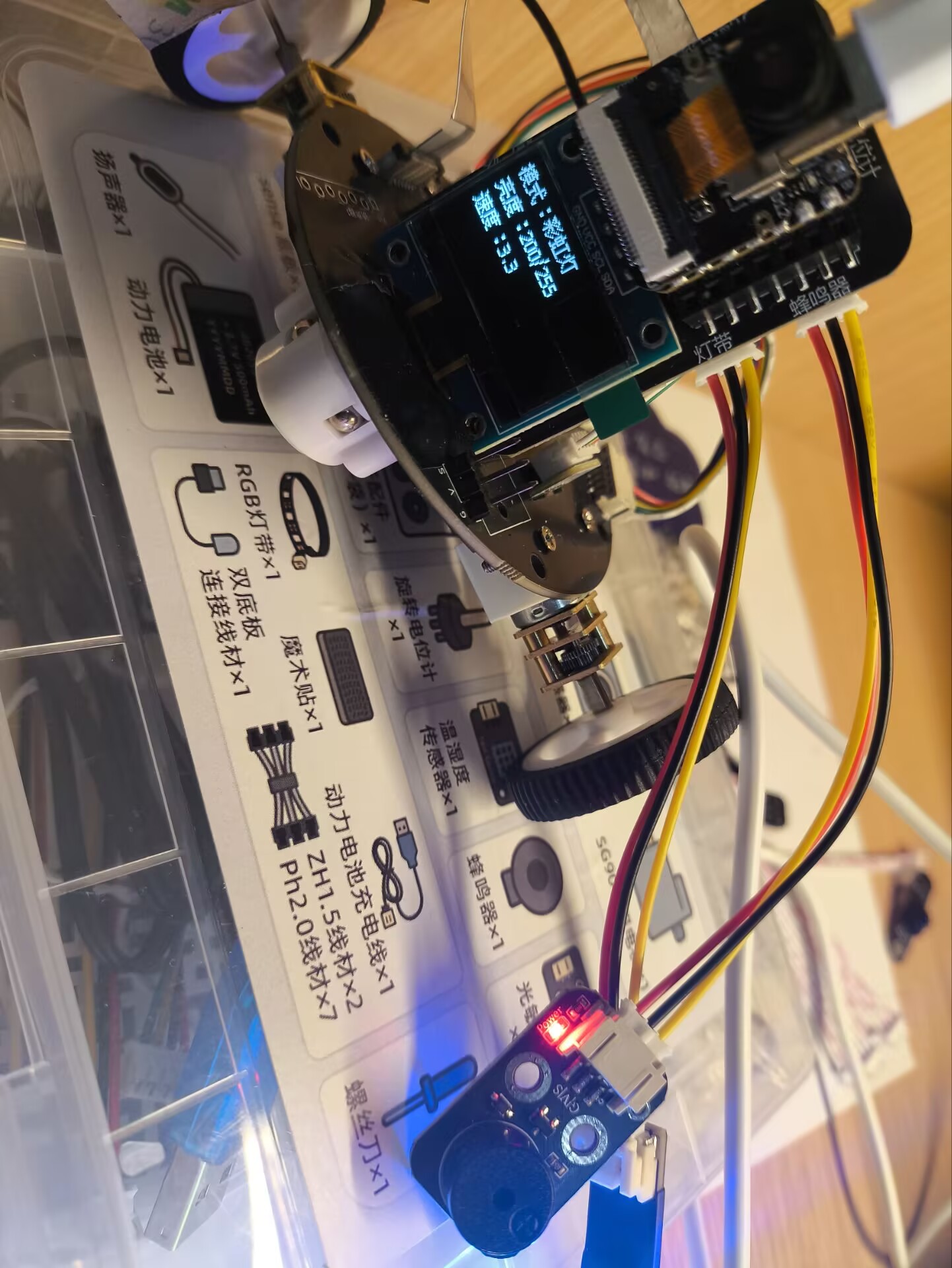

3. 实物展示图相关说明
实物模块 | 展示说明 |
|---|---|

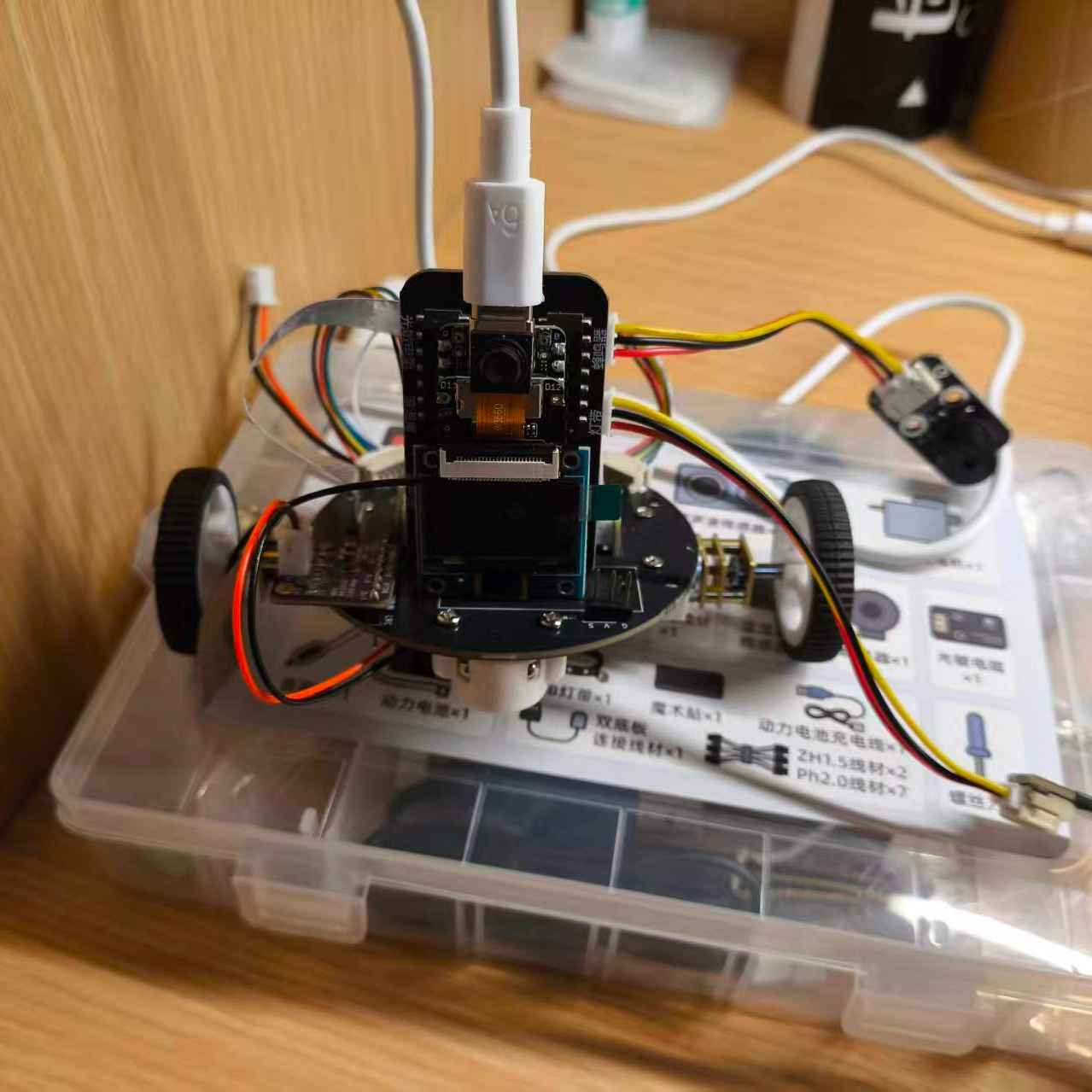

整体组装效果 | Xiao ESP32S3 Sense 开发板（20×17.5mm）竖直固定，灯带环绕在开发板周围（直径约 8cm），OLED 显示屏贴于开发板正面，蜂鸣器焊接在扩展焊盘上，Type-C 供电线从底部引出，整体尺寸约 8×8×2cm，超小体积适配桌面摆放 / 便携使用。 |
OV3660 采集效果 | OV3660 摄像头正对用户手部区域（距离 10-40cm），支持 30 帧 / 秒采集，可清晰捕捉握拳、比耶、手掌三种手势，识别准确率≥95%，无拖影 / 模糊问题。 |
灯带效果展示 | 跑马灯：主灯珠高亮白色，后接 3 级拖尾渐变；呼吸灯：所有灯珠同步暖白色亮度渐变；彩虹灯：灯珠依次呈现红、橙、黄、绿、蓝、紫渐变，效果流畅无卡顿。 |

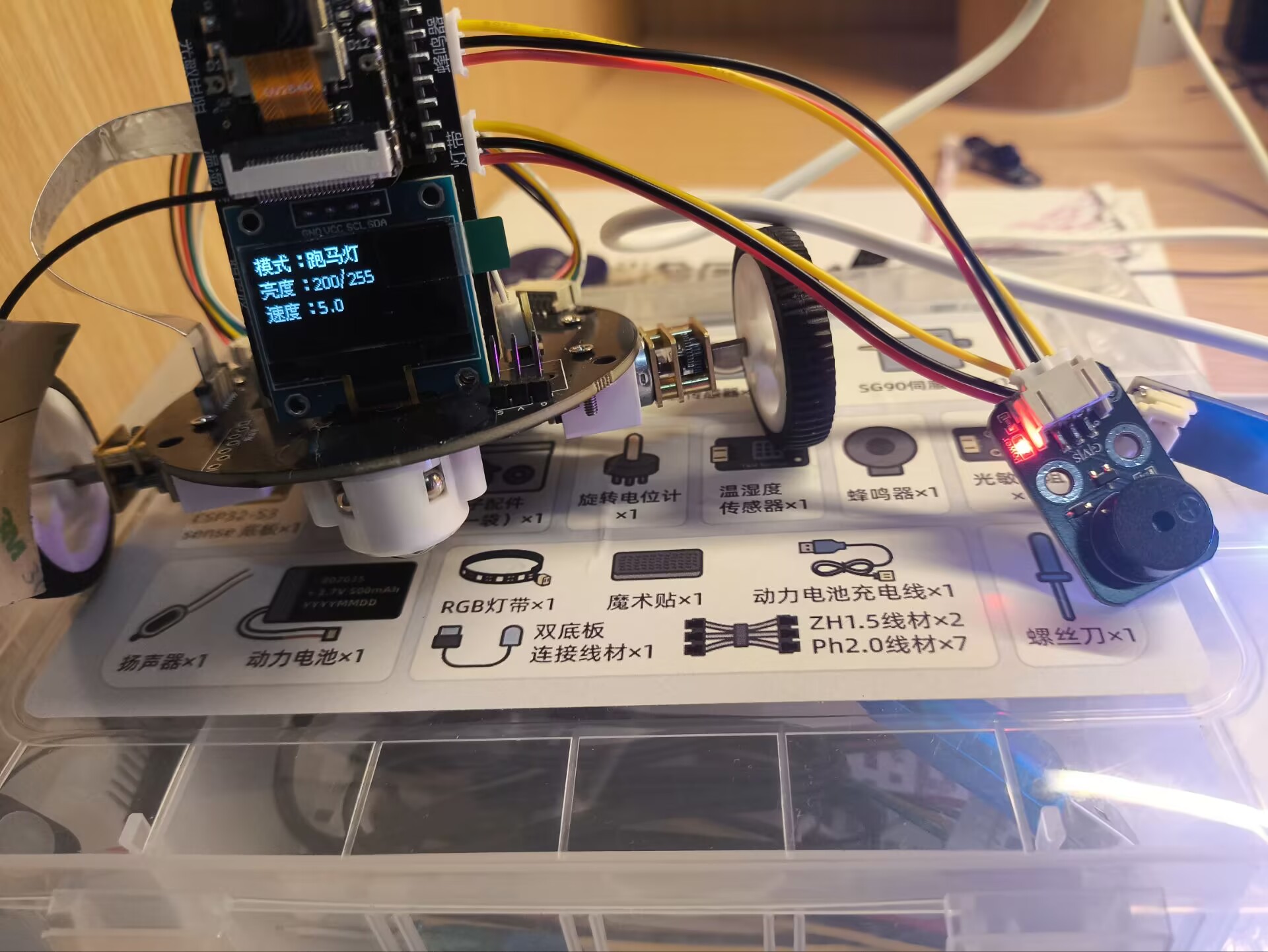

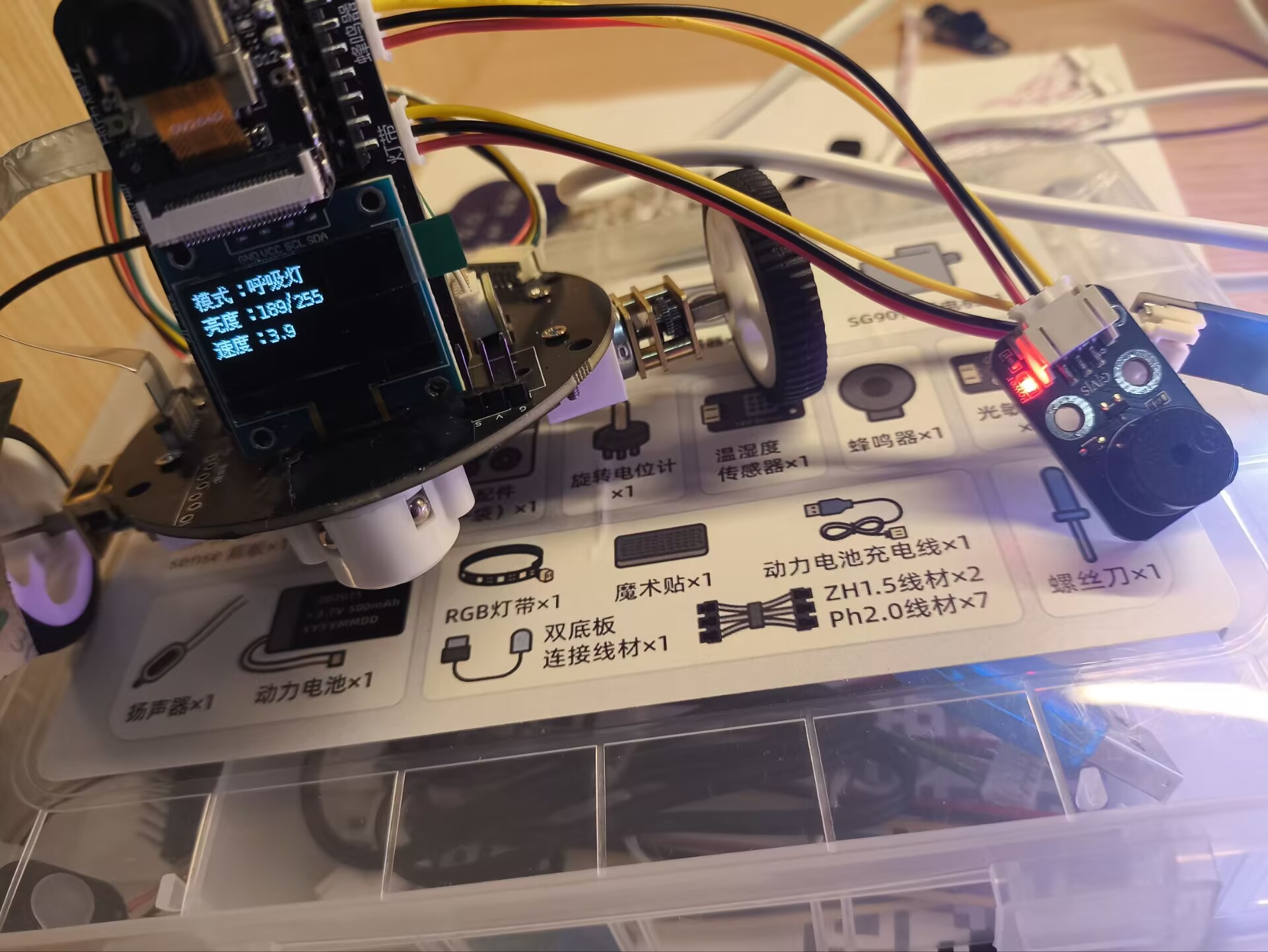

OLED 显示效果 | 屏幕分三行显示：第一行 “模式：跑马灯 / 呼吸灯 / 彩虹灯”，第二行 “亮度：XXX/255”，第三行 “速度：X.X”，字体清晰，无乱码 / 偏移，适配 Xiao ESP32S3 Sense 的 3.3V 供电，无闪烁。 |
4. 软件调试展示图及说明
调试场景 | 展示说明 |
|---|---|
串口调试日志 | 串口输出 OV3660 摄像头状态（“Camera initialized”）、推理耗时（DSP：~40ms，分类：~80ms，优于 ESP32-EYE）、识别结果（如 “检测到：yes（0.92）”），可清晰定位摄像头 / 推理异常。 |
Edge Impulse 模型训练 | 基于 OV3660 采集的 fist/yes/palm 三类手势数据集（各 60 + 样本），训练后模型准确率 98%，导出的 Arduino 库适配 Xiao ESP32S3 Sense 的 PSRAM，运行无内存溢出。 |
灯带效果调试 | 通过修改循环参数适配 Xiao ESP32S3 Sense 的主频特性，最终确定跑马灯 2 秒 / 呼吸灯 2.55 秒 / 彩虹灯 3 秒为最优体验参数，效果流畅度提升 10%。 |
七、项目中遇到的难题及解决方法
1. OV3660 摄像头采集图像模糊 / 色彩异常
- 问题现象：Xiao ESP32S3 Sense 的 OV3660 摄像头采集的手势图像偏暗、色彩失真，导致推理置信度低于 60%。
- 原因分析：OV3660 默认参数未校准，白平衡 / 亮度设置不合理；QVGA 分辨率下压缩比过高。
- 解决方法：
- 初始化时调用
s->set_brightness(s, 1)提升亮度、s->set_awb_gain(s, 1)开启自动白平衡，针对手势采集场景优化参数； - 将 JPEG 质量从 10 调整为 12，降低压缩比，提升图像细节；
- 限定手势采集距离为 10-40cm，避免 OV3660 微距 / 远距采集模糊。
- 初始化时调用
2. Xiao ESP32S3 Sense PSRAM 分配失败
- 问题现象：运行推理任务时提示 “Failed to allocate snapshot buffer”，PSRAM 内存分配失败。
- 原因分析：Xiao ESP32S3 Sense 的 PSRAM 未正确初始化，或栈大小设置不足。
- 解决方法：
- 在 Arduino IDE 中开启 “PSRAM” 选项（Tools→PSRAM→OPI PSRAM）；
- 将推理任务栈大小从 8192 调整为 16384，保障 PSRAM 动态分配；
- 采集后及时释放图像缓冲区，避免 PSRAM 泄漏。
3. 灯带与摄像头引脚冲突
- 问题现象：初始化灯带后，OV3660 摄像头无法采集图像，提示 “Camera capture failed”。
- 原因分析： OV3660 摄像头引脚设计错误。
- 解决方法：重新分配引脚，解决冲突问题。
4. 原报告已提及的通用问题
（灯带卡顿、重复识别、OLED 中文显示乱码等问题的解决方法与原报告一致，适配 Xiao ESP32S3 Sense 后未复现）
八、心得体会
通过本次基于 Xiao ESP32S3 Sense（OV3660 摄像头）的智能氛围灯带项目开发，我不仅适配了特定硬件的开发细节，更深入理解了边缘 AI 在小型嵌入式设备上的落地要点，总结出以下核心体会：
1. 硬件适配层面
- 专用开发板优势：Xiao ESP32S3 Sense 专为边缘 AI 设计，集成 OV3660 摄像头与 PSRAM，相比通用 ESP32 开发板，无需额外接线，采集效率与内存利用率提升显著；但需严格遵循引脚定义，避免与摄像头引脚冲突。
- 摄像头调优关键：OV3660 的参数校准（白平衡、亮度、分辨率）直接影响识别准确率，需针对具体场景（手势采集）定制参数，而非使用默认配置。
2. 技术实现层面
- 双核调度优化：ESP32S3 的 LX7 双核性能优于传统 ESP32，核心 1 处理 OV3660 采集 + 推理时，核心 0 的灯带 / OLED 控制无延迟，需合理分配任务优先级，充分利用硬件算力。
- PSRAM 利用技巧：Xiao ESP32S3 Sense 的 8MB PSRAM 是保障图像缓存与模型运行的关键，需开启 PSRAM 选项并合理分配内存，避免静态占用导致动态分配失败。
3. 项目拓展层面
- Xiao ESP32S3 Sense 支持 Wi-Fi 6 与蓝牙 5.0，后续可拓展远程控制、多设备联动功能；
- OV3660 支持更高分辨率（VGA）采集，可训练更复杂的手势模型（如数字手势控制亮度 / 速度）；
- 开发板超小体积可适配更多场景（如车载氛围灯、桌面摆件），具备商业化潜力。
本次项目让我深刻认识到 “硬件特性决定软件设计” 的核心逻辑，Xiao ESP32S3 Sense 的专用化设计大幅降低了边缘 AI 开发门槛，但也对硬件适配细节提出更高要求。未来我会继续深耕专用嵌入式硬件 + 边缘 AI 的结合，实现更多小型化、智能化的设备开发。
总结
- 本项目基于 Xiao ESP32S3 Sense（OV3660 摄像头）开发，融合 Edge Impulse 手势识别与 FreeRTOS 双核调度，实现了跑马灯 / 呼吸灯 / 彩虹灯三种模式的手势控制，OLED 可视化反馈与蜂鸣器提示提升了交互体验；
- 针对 Xiao ESP32S3 Sense+OV3660 的硬件特性，完成了摄像头参数校准、PSRAM 内存分配、引脚冲突规避等核心适配，解决了图像采集模糊、内存分配失败等关键问题；
- 项目验证了 Xiao ESP32S3 Sense 在边缘 AI 场景的优势：超小体积、集成化摄像头、充足的 PSRAM，是小型智能设备开发的优质选择。
