2026寒假练 - 基于XIAO ESP32S3实现语音控制LED灯带
一、所选任务介绍
本项目选择了2026寒假练活动中的语音控制任务，旨在利用Seeed Studio XIAO ESP32S3开发板实现一个智能语音控制LED灯带系统。该任务要求开发者充分发挥ESP32S3的双核处理能力和板载PDM麦克风的优势，结合Edge Impulse机器学习平台训练语音识别模型，最终实现通过语音指令控制LED灯带的开关、亮度、显示模式和效果速度等功能。
语音控制作为人机交互的重要方式，具有操作便捷、解放双手等优势，在智能家居、辅助设备控制等领域有广泛应用前景。本项目通过实践完整的语音识别开发流程，涵盖了音频采集、机器学习模型训练与部署、多任务实时控制等技术要点，是一次综合性的嵌入式系统开发实践。
二、项目介绍
VoiceLED 是一个基于语音控制的智能LED灯带系统，用户可以通过简单的语音指令实现对LED灯带的各项控制操作。系统核心采用Edge Impulse平台训练的关键词检测（KWS）模型，能够识别8种语音指令，包括：开灯（on）、关灯（off）、切换模式（mode）、增加亮度（bright+）、降低亮度（bright-）、加快速度（speed+）、减慢速度（speed-）以及噪音过滤（noise）。
系统支持三种LED显示效果：
- 彩虹灯模式：LED灯带呈现连续变化的彩虹色彩，色调循环流动
- 跑马灯模式：红色光点在灯带上循环移动，带有拖尾效果
- 呼吸灯模式：橙色灯光呈现平滑的明暗渐变效果
同时配备OLED显示屏实时显示当前系统状态，包括电源状态、显示模式、亮度和速度等信息。蜂鸣器提供操作反馈提示音，增强用户体验。
三、硬件介绍
本项目使用的硬件清单如下：
1. 主控板：Seeed Studio XIAO ESP32S3
- 处理器：ESP32-S3R8，双核 Xtensa LX7，主频240MHz
- 内存：8MB PSRAM + 512KB SRAM
- 无线：WiFi 802.11 b/g/n + Bluetooth 5.0
- 麦克风：板载PDM数字麦克风（I2S接口）
- 特点：体积小巧（21×17.5mm），性能强大，适合边缘AI应用
2. LED灯带：WS2812 RGB LED
- 数量：10颗灯珠
- 接口：单线数据传输，连接GPIO8
- 特点：内置驱动IC，支持256级亮度调节，色彩丰富
3. 蜂鸣器：无源蜂鸣器
- 接口：GPIO9
- 功能：播放不同频率的提示音
4. OLED显示屏：1.3寸 SH1106
- 分辨率：128×64像素
- 接口：I2C（SCL=GPIO6, SDA=GPIO5）
- 功能：显示系统状态信息
四、方案框图和项目设计思路
4.1 系统架构框图
┌─────────────────────────────────────────────────────────────────┐
│ VoiceLED 系统架构 │
├─────────────────────────────────────────────────────────────────┤
│ │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ PDM麦克风 │───▶│ I2S接口 │───▶│ 音频缓冲区 │ │
│ └─────────────┘ └─────────────┘ └──────┬──────┘ │
│ │ │
│ ┌─────────────────────────────────────────────▼──────────┐ │
│ │ Core 0 任务 │ │
│ │ ┌─────────────┐ ┌─────────────┐ ┌──────────┐ │ │
│ │ │ 音频采集 │───▶│ DSP特征提取 │───▶│ KWS推理 │ │ │
│ │ └─────────────┘ └─────────────┘ └────┬─────┘ │ │
│ └─────────────────────────────────────────────┼──────────┘ │
│ │ │ │
│ │ 互斥锁 │ │
│ ▼ ▼ │
│ ┌─────────────────────────────────────────────┬──────────┐ │
│ │ Core 1 任务 │ │ │
│ │ ┌──────────┐ ┌──────────┐ ┌─────────▼───────┐ │ │
│ │ │ 指令解析 │───▶│ LED控制 │───▶│ WS2812灯带 │ │ │
│ │ └──────────┘ └──────────┘ └─────────────────┘ │ │
│ │ │ │ │ │
│ │ ▼ ▼ │ │
│ │ ┌──────────┐ ┌──────────┐ │ │
│ │ │ 蜂鸣器 │ │ OLED显示 │ │ │
│ │ └──────────┘ └──────────┘ │ │
│ └────────────────────────────────────────────────────────┘ │
│ │
└─────────────────────────────────────────────────────────────────┘
4.2 设计思路
双核并行处理架构
ESP32S3采用双核处理器，本项目充分利用这一特性，将任务分配到两个核心：
- Core 0（音频核心）：负责音频采集和机器学习推理。音频采集需要持续稳定的数据流，推理过程计算量大，分配到独立核心可确保实时性。
- Core 1（控制核心）：负责LED效果控制、蜂鸣器驱动和OLED显示更新。这些任务对时序要求相对宽松，但需要流畅的用户体验。
FreeRTOS实时操作系统
采用FreeRTOS进行任务管理，提供：
- 任务调度：两个核心各运行独立的任务循环
- 互斥锁保护：使用Mutex保护共享变量（推理结果），防止数据竞争
- 任务优先级：音频任务优先级（10）高于控制任务（5），确保音频采集不被阻塞
Edge Impulse机器学习流程
- 数据采集：录制各语音指令的音频样本
- 特征提取：使用MFCC（梅尔频率倒谱系数）提取音频特征
- 模型训练：使用神经网络进行关键词检测模型训练
- 模型部署：导出Arduino库，集成到项目中
五、调试软件及编程语言说明
5.1 开发环境
- IDE：Arduino IDE 2.x
- 开发板支持包：ESP32 Arduino Core 2.0.x
- 编程语言：C/C++
- 机器学习平台：Edge Impulse Studio
5.2 主要库依赖
I2S.h：ESP32 I2S音频接口库Train_2026_inferencing.h：Edge Impulse导出的推理库driver/rmt.h：ESP32 RMT驱动（用于WS2812时序控制）U8g2lib.h：OLED显示驱动库
5.3 软件流程图
┌─────────────────────────────────────────────────────────────┐
│ setup() 初始化 │
│ ┌─────────────────────────────────────────────────────────┐│
│ │ 1. 初始化串口通信 (115200 baud) ││
│ │ 2. 创建互斥锁 (xLedMutex) ││
│ │ 3. 创建双核任务: ││
│ │ - AudioCaptureTask → Core 0 ││
│ │ - LedControlTask → Core 1 ││
│ └─────────────────────────────────────────────────────────┘│
└─────────────────────────────────────────────────────────────┘
│
┌───────────────┴───────────────┐
▼ ▼
┌──────────────────────────┐ ┌──────────────────────────┐
│ Core 0: 音频采集任务 │ │ Core 1: LED控制任务 │
├──────────────────────────┤ ├──────────────────────────┤
│ │ │ │
│ ┌────────────────────┐ │ │ ┌────────────────────┐ │
│ │ 初始化I2S接口 │ │ │ │ 初始化硬件模块 │ │
│ │ - PDM模式 │ │ │ │ - OLED显示屏 │ │
│ │ - 16kHz采样率 │ │ │ │ - LED灯带 │ │
│ │ - 16位采样深度 │ │ │ │ - 蜂鸣器 │ │
│ └─────────┬──────────┘ │ │ └─────────┬──────────┘ │
│ │ │ │ │ │
│ ▼ │ │ ▼ │
│ ┌────────────────────┐ │ │ ┌────────────────────┐ │
│ │ 主循环 │ │ │ │ 主循环 │ │
│ │ │ │ │ │ │ │
│ │ while(1) { │ │ │ │ while(1) { │ │
│ │ 等待缓冲区填满 │ │ │ │ 读取推理结果 │ │
│ │ 构建信号数据 │ │ │ │ 解析语音指令 │ │
│ │ 执行KWS推理 │ │ │ │ 更新LED效果 │ │
│ │ 更新共享变量 │──┼────┼─▶│ 更新蜂鸣器 │ │
│ │ } │ │ │ │ 更新OLED显示 │ │
│ └────────────────────┘ │ │ │ } │ │
│ │ │ └────────────────────┘ │
└──────────────────────────┘ └──────────────────────────┘
5.4 关键代码介绍
5.4.1 音频采集与推理（Core 0）
// 音频采集回调函数 - 将I2S数据填充到推理缓冲区
static void audio_inference_callback(uint32_t n_bytes) {
for (int i = 0; i < n_bytes >> 1; i++) {
inference.buffer[inference.buf_count++] = sampleBuffer[i];
if (inference.buf_count >= inference.n_samples) {
inference.buf_count = 0;
inference.buf_ready = 1; // 缓冲区就绪，可以推理
}
}
}
// 执行推理并更新结果
EI_IMPULSE_ERROR r = run_classifier(&signal, &result, debug_nn);
// 使用互斥锁保护共享变量
if (xSemaphoreTake(xLedMutex, portMAX_DELAY) == pdTRUE) {
pred_index = local_pred_index;
pred_value = local_pred_value;
inference_ready = true;
xSemaphoreGive(xLedMutex);
}
5.4.2 语音指令处理（Core 1）
// 语音指令映射表
if (pred_value > 0.7) { // 置信度阈值70%
switch (pred_index) {
case 0: // bright+ - 增加亮度
brightness_level = constrain(brightness_level + 25, 0, 255);
led_strip_set_brightness(brightness_level);
buzzer_play_tone(TONE_BRIGHTNESS_ADJUST);
break;
case 2: // mode - 切换模式
display_mode = (display_mode + 1) % 3;
buzzer_play_tone(TONE_MODE_CHANGE);
break;
case 5: // on - 开灯
led_power = true;
buzzer_play_tone(TONE_SUCCESS);
break;
// ... 其他指令处理
}
}
5.4.3 WS2812 RMT驱动
// WS2812时序参数 (RMT时钟周期)
#define WS2812_T0H 16 // 0码高电平: 400ns
#define WS2812_T0L 34 // 0码低电平: 850ns
#define WS2812_T1H 32 // 1码高电平: 800ns
#define WS2812_T1L 18 // 1码低电平: 450ns
// RGB数据转RMT时序
static void ws2812_rmt_adapter(const CRGB* src, rmt_item32_t* dest, int led_count) {
for (int i = 0; i < led_count; i++) {
uint8_t green = src[i].g;
uint8_t red = src[i].r;
uint8_t blue = src[i].b;
// 发送GRB格式数据，每位转换为RMT时序
// ...
}
}
六、功能展示图及说明

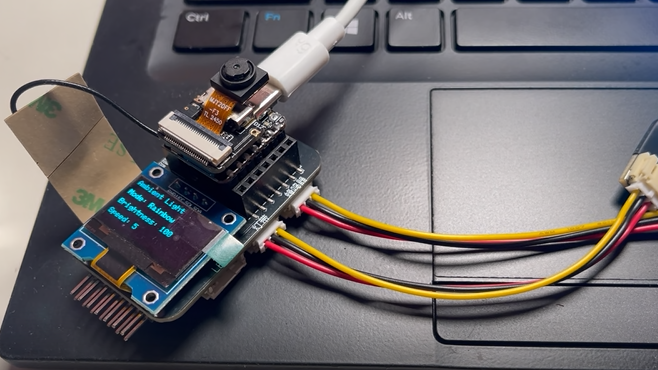

6.1 系统实物展示

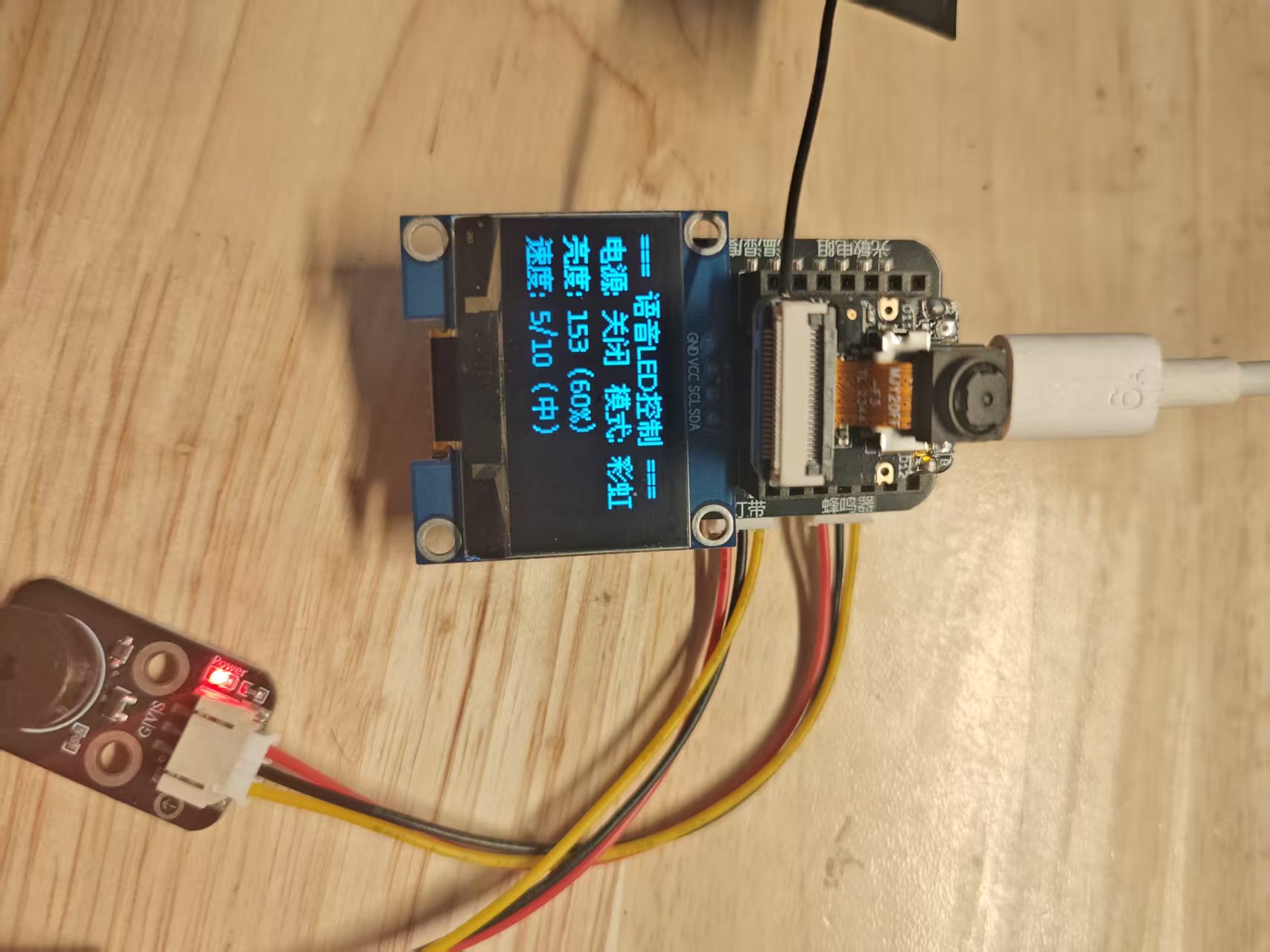

6.2 OLED显示效果
┌─────────────────────────────────┐
│ === 语音LED控制 === │
│ │
│ 电源: 开启 模式: 彩虹 │
│ │
│ 亮度: 128 (50%) │
│ │
│ 速度: 5/10 (中) │
│ │
└─────────────────────────────────┘
6.3 LED效果展示
模式 | 效果描述 |
|---|---|
彩虹灯 | 10颗LED呈现连续变化的彩虹色彩，色调循环流动 |
跑马灯 | 红色光点在灯带上循环移动，带有拖尾效果 |
呼吸灯 | 橙色灯光呈现平滑的明暗渐变，模拟呼吸效果 |
6.4 串口调试输出示例
========================================
VoiceLED - 语音控制LED灯带
XIAO ESP32S3 双核 RTOS 版本
========================================
Inferencing settings:
Interval: 0.0625 ms.
Frame size: 13
Sample length: 1000 ms.
No. of classes: 8
Audio Capture Task started on Core 0
I2S initialized successfully
Recording...
LED Control Task started on Core 1
LED, Buzzer and OLED initialized
识别: on (置信度: 0.89)
Voice Command: ON (confidence: 0.89)
识别: mode (置信度: 0.82)
Voice Command: MODE (confidence: 0.82)
七、项目中遇到的难题及解决方法
7.1 音频信号增益不足
问题描述：初始测试时发现语音识别准确率很低，经调试发现板载PDM麦克风输出的信号幅度较小，导致特征提取不充分。
解决方法：在音频采集后添加软件增益，将原始信号放大8倍：
for (int x = 0; x < i2s_bytes_to_read / 2; x++) {
sampleBuffer[x] = (int16_t)(sampleBuffer[x]) * 8;
}
7.2 双核数据同步问题
问题描述：Core 0负责推理，Core 1负责控制，两个核心需要共享推理结果。初期出现数据不一致的情况，导致指令执行错误。
解决方法：使用FreeRTOS互斥锁（Mutex）保护共享变量：
if (xSemaphoreTake(xLedMutex, portMAX_DELAY) == pdTRUE) {
// 访问共享变量
pred_index = local_pred_index;
xSemaphoreGive(xLedMutex);
}
7.3 WS2812时序精度问题
问题描述：初期使用GPIO软件模拟方式驱动WS2812，由于时序精度不够，LED显示不稳定，颜色闪烁。
解决方法：改用ESP32的RMT（Remote Control Transceiver）外设，该外设专门用于生成精确的时序信号，完美解决WS2812驱动问题。
7.4 语音误触发问题
问题描述：环境噪音偶尔会被误识别为有效指令，导致LED意外变化。
解决方法：
- 在Edge Impulse训练时添加"noise"类别，收集噪音样本
- 设置置信度阈值（0.7），只有超过阈值的识别结果才执行
- 蜂鸣器提示音反馈，让用户知道指令是否被正确识别
八、心得体会
通过本次寒假练项目，我深入学习了嵌入式语音识别系统的完整开发流程，从Edge Impulse平台的数据采集、模型训练，到ESP32S3的双核任务调度、外设驱动，收获颇丰。
技术收获：
- 掌握了Edge Impulse机器学习平台的使用，理解了关键词检测（KWS）的基本原理
- 深入理解了ESP32双核架构和FreeRTOS实时操作系统
- 学会了使用RMT外设驱动WS2812 LED灯带
- 实践了I2S音频接口的配置和数据采集
工程经验：
- 调试语音识别系统需要耐心，数据质量决定模型效果
- 双核系统的数据同步需要特别注意，互斥锁是必要的保护手段
- 用户反馈（蜂鸣器提示音、OLED显示）对提升用户体验很重要
未来改进方向：
- 添加更多语音指令，如颜色选择、自定义效果等
- 集成WiFi功能，实现手机APP远程控制
- 添加语音唤醒词，降低功耗
- 优化模型，减少内存占用，提高推理速度
这次项目让我深刻体会到理论与实践的结合，也让我对嵌入式AI应用有了更深入的认识。感谢硬禾科技提供的寒假练活动，让我有机会实践如此有趣的项目！
