语音控制氛围灯项目任务介绍

一、项目介绍

本项目旨在设计并实现一款基于ESP32-S3开发板的语音控制氛围灯系统，通过语音指令实现对WS2812 RGB灯带的开关、亮度调节及灯光模式切换，同时搭配OLED显示屏实时显示系统状态，蜂鸣器提供指令响应反馈，整体实现便捷、直观的智能灯光控制体验。项目核心依托Edge Impulse平台训练的语音识别模型，精准识别预设拼音指令，结合嵌入式编程实现硬件联动，可应用于家庭氛围营造、桌面装饰等场景，兼具实用性与趣味性。

二、使用到的硬件介绍

本项目所用硬件均为嵌入式开发常用器件，选型兼顾性价比与易用性，具体介绍如下：

1. ESP32-S3开发板：核心控制单元，选用XIAO_ESP32S3或ESP32-S3 Dev Module，集成WiFi/蓝牙功能，支持FreeRTOS实时操作系统，具备丰富的GPIO引脚和I2S接口，用于运行语音识别算法、接收处理语音指令及控制各外设。

2. WS2812 RGB灯带：发光执行单元，选用10颗灯珠版本，控制引脚为GPIO8，采用NEO_GRB色彩编码和800KHz通信频率，支持单个灯珠独立控色，可实现跑马灯、彩虹灯、呼吸灯等多种氛围模式，通过Adafruit_NeoPixel库驱动。

3. OLED显示屏（128*64）：状态显示单元，采用I2C通信方式，地址0x3C，SDA引脚接D4（GPIO4）、SCL引脚接D5（GPIO5），无复位引脚（OLED_RESET=-1），用于实时显示当前灯光模式、亮度、速度等系统状态。

4. 蜂鸣器：反馈单元，控制引脚为GPIO9，采用有源蜂鸣器设计，指令识别并执行后，短鸣100ms作为响应提示，告知用户指令已生效。

5. 板载麦克风：语音采集单元，集成于ESP32-S3开发板，采用I2C接口（BCK=GPIO42、DATA_IN=GPIO41），用于采集环境中的语音指令，通过I2S驱动，将模拟语音信号转换为数字信号，供语音识别模型处理。

6. 杜邦线、电源适配器：辅助配件，杜邦线用于各模块之间的引脚连接，电源适配器为整个系统提供稳定供电（5V/1A），确保设备正常运行。

三、方案框图和项目设计思路介绍

（一）方案框图

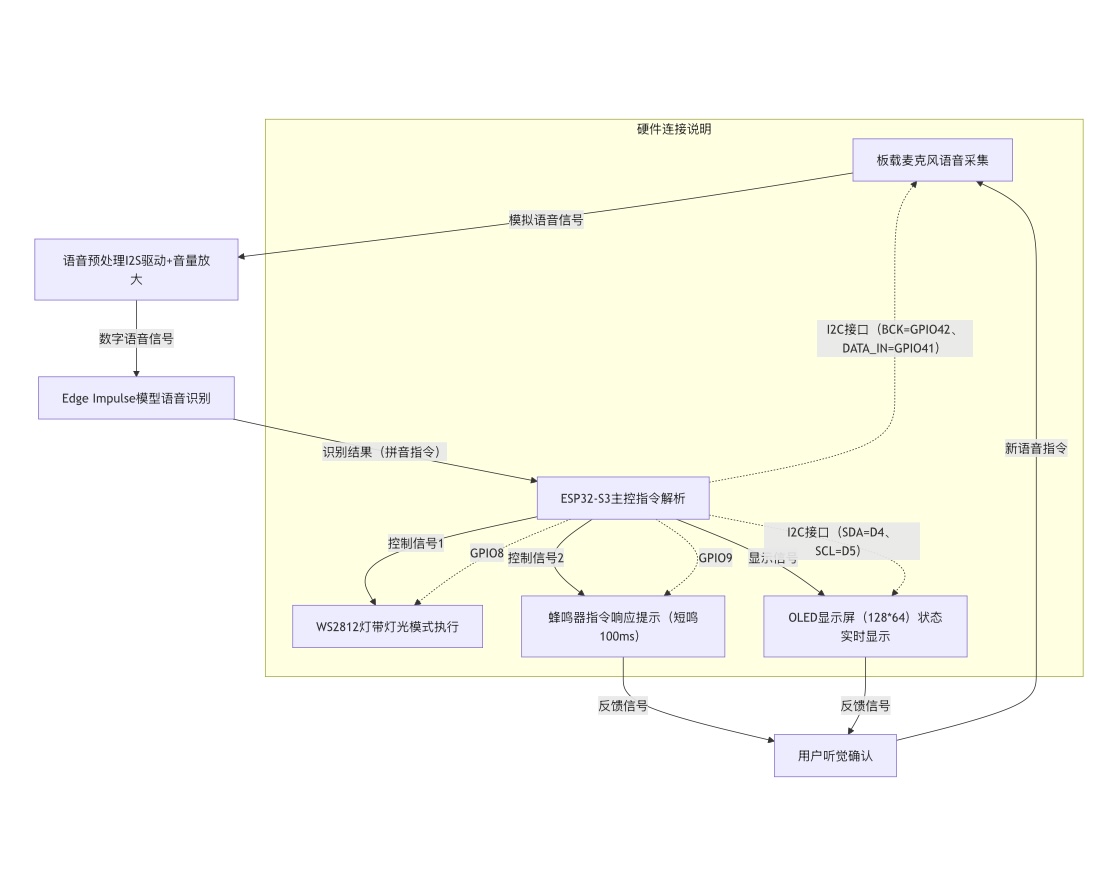

本项目采用“采集-处理-控制-反馈”的闭环设计，整体方案图如下：

具体模块连接：

• ESP32-S3主控：连接所有外设，作为系统核心，运行语音识别算法和控制逻辑。

• 麦克风→ ESP32-S3：通过I2C接口（BCK、DATA_IN）传输语音采集数据。

• ESP32-S3 → WS2812灯带：通过GPIO8传输控制信号，驱动灯带发光。

• ESP32-S3 → OLED显示屏：通过I2C接口（SDA、SCL）传输显示数据。

• ESP32-S3 → 蜂鸣器：通过GPIO9输出高低电平，控制蜂鸣器发声。

（二）项目设计思路

本项目核心思路是“以语音识别为入口，以嵌入式控制为核心，以外设联动为目标”，分5个阶段完成设计与实现，具体思路如下：

1. 需求分析与方案选型：明确项目核心功能（语音控制开关、亮度调节、模式切换），选型适配的硬件和软件，确定采用ESP32-S3作为主控，Edge Impulse训练语音模型，Adafruit系列库驱动外设。

2. 硬件连接与初始化：按方案框图连接各模块，确定引脚定义，完成ESP32-S3、OLED、WS2812灯带、蜂鸣器、麦克风的硬件接线，确保各外设供电稳定、通信正常。

3. 语音模型训练与移植：在Edge Impulse平台采集预设语音指令（kaideng、guandeng、liangyidian、qiehuan）的样本，训练语音识别模型，生成a111_inferencing.h头文件，移植到Arduino项目中，实现语音指令的采集与识别。

4. 软件逻辑开发：基于Arduino框架，编写主控程序，包括外设驱动（OLED、WS2812、蜂鸣器、麦克风）、语音指令处理、灯光模式实现、系统状态显示等模块，确保指令识别准确、外设响应及时。

5. 调试与优化：对系统进行整体调试，解决硬件接线错误、软件逻辑漏洞、语音识别准确率低等问题，优化灯光渐变效果和指令响应速度，确保系统稳定运行，满足设计需求。

四、调试软件及使用的编程语言说明、软件流程图及关键代码介绍

（一）调试软件及编程语言

1. 调试软件：

￮ Arduino IDE 1.8.19：核心开发与调试软件，用于编写、编译、上传程序，支持ESP32-S3开发板，可通过串口监视器查看系统运行日志（如指令识别结果、错误信息），便于调试软件逻辑。

￮ Edge Impulse Studio：语音模型训练平台，用于采集语音样本、训练识别模型、生成适配ESP32-S3的模型头文件，调试语音识别准确率。

￮ 串口监视器：集成于Arduino IDE，波特率设置为115200，用于查看系统初始化信息、指令执行日志，辅助定位软件逻辑错误（如外设初始化失败、指令识别异常）。

2. 编程语言：主要采用C/C++语言，基于Arduino框架开发，结合ESP32-S3的FreeRTOS实时操作系统，实现多任务协同（如语音采集、指令处理、灯光控制），兼顾代码的可读性和执行效率。同时，在Edge Impulse平台训练模型时，采用图形化操作+少量Python脚本，完成语音样本的预处理和模型训练。

3. 依赖库：

￮ Adafruit_SSD1306.h、Adafruit_GFX.h：驱动OLED显示屏，实现状态显示功能。

￮ Adafruit_NeoPixel.h：驱动WS2812 RGB灯带，实现多种灯光模式。

￮ a111_inferencing.h：Edge Impulse平台生成的语音识别模型头文件，用于语音指令的识别与解析。

￮ freertos/FreeRTOS.h、freertos/task.h：ESP32-S3的实时操作系统库，用于实现多任务管理。

￮ driver/i2s.h：I2C接口驱动库，用于驱动麦克风采集语音数据。

（二）软件流程图

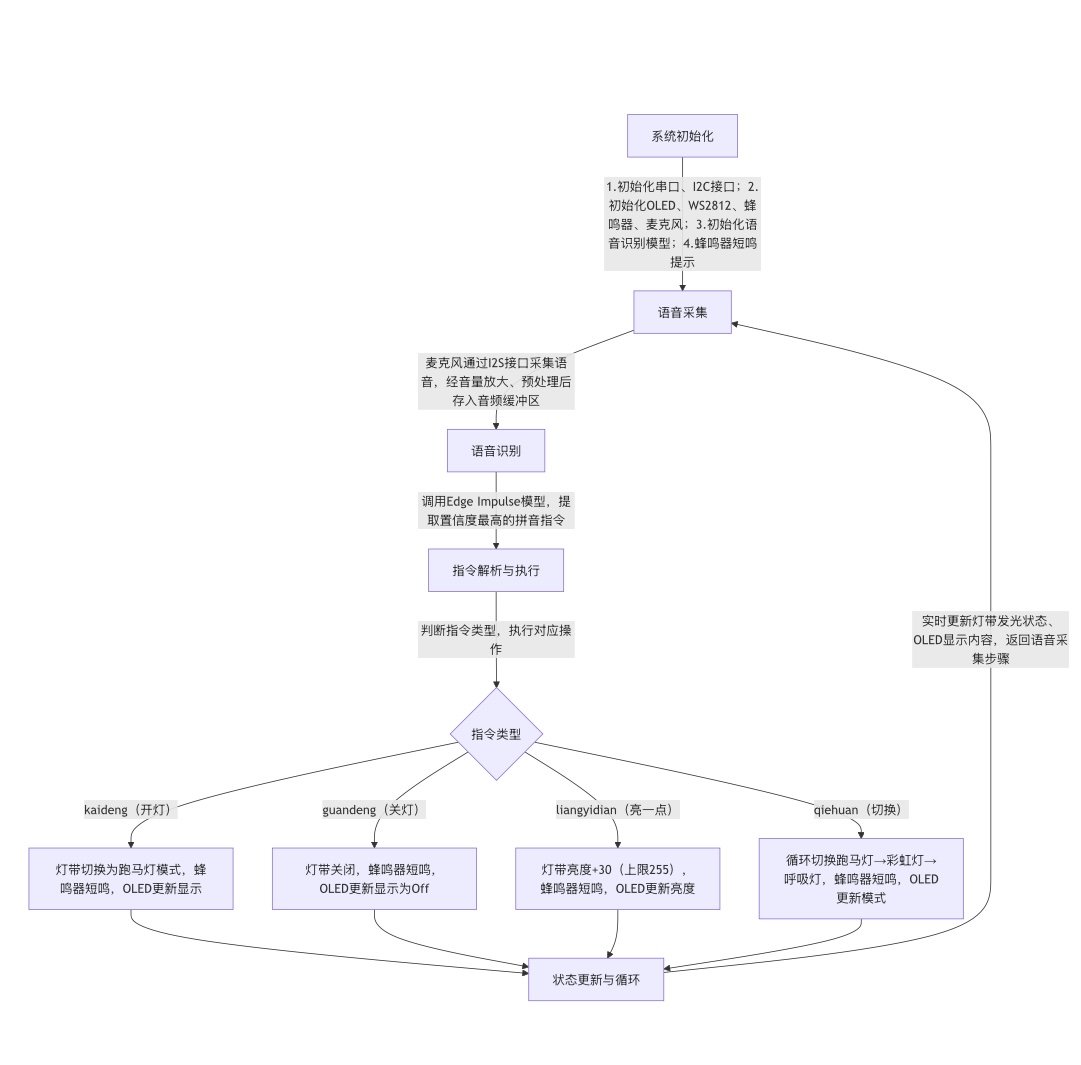

系统软件采用模块化设计，核心流程如下：

￮ kaideng：灯带从关闭状态切换为跑马灯模式，蜂鸣器短鸣，OLED更新模式显示。

￮ guandeng：灯带关闭，蜂鸣器短鸣，OLED更新模式显示为“Off”。

￮ liangyidian：灯带亮度增加30（上限255），蜂鸣器短鸣，OLED更新亮度显示。

￮ qiehuan：循环切换跑马灯→彩虹灯→呼吸灯模式，蜂鸣器短鸣，OLED更新模式显示。

5. 状态更新与循环：实时更新WS2812灯带的发光状态和OLED的显示内容，返回语音采集步骤，持续等待下一条语音指令，形成闭环运行。

（三）关键代码介绍

本项目关键代码主要集中在语音指令处理、WS2812灯光模式实现、OLED显示更新三个模块，以下为核心代码片段及说明：

1. 语音指令处理代码：负责识别语音指令并执行对应操作，核心是getHighestPrediction函数（提取识别结果）和processVoiceCommand函数（解析并执行指令）。

        // 提取语音识别结果（获取置信度最高的指令）
String getHighestPrediction(const ei_impulse_result_t& result) {
  float max_value = 0;
  int max_index = 0;
  for (size_t ix = 0; ix < EI_CLASSIFIER_LABEL_COUNT; ix++) {
    if (result.classification[ix].value > max_value) {
      max_value = result.classification[ix].value;
      max_index = ix;
    }
  }
  return String(result.classification[max_index].label);
}

// 解析并执行语音指令
void processVoiceCommand(String command) {
  if (command == "kaideng") {
    if (currentMode == MODE_OFF) {
      currentMode = MODE_RUNNING;
      beep();
      Serial.println("执行指令：开灯");
    }
  }
  else if (command == "guandeng") {
    if (currentMode != MODE_OFF) {
      currentMode = MODE_OFF;
      beep();
      Serial.println("执行指令：关灯");
    }
  }
  else if (command == "liangyidian") {
    brightness = min(255, brightness + 30);
    beep();
    Serial.println("执行指令：亮一点，当前亮度：" + String(brightness));
  }
  else if (command == "qiehuan") {
    currentMode = (LightMode)((int)currentMode + 1);
    if (currentMode >= MODE_OFF) {
      currentMode = MODE_RUNNING;
    }
    beep();
    String modeName = (currentMode == MODE_RUNNING) ? "跑马灯" : (currentMode == MODE_RAINBOW) ? "彩虹灯" : "呼吸灯";
    Serial.println("执行指令：切换模式，当前模式：" + modeName);
  }
}

2. WS2812灯光模式代码：基于Adafruit_NeoPixel库，实现跑马灯、呼吸灯两种核心模式，复用项目预设的RED、YELLOW、OFF颜色定义。


 // 跑马灯模式（使用预设RED颜色）
void runningLight() {
  static int pixelIndex = 0;
  pixels.fill(OFF); // 清空灯珠（使用预设OFF）
  pixels.setPixelColor(pixelIndex, RED); // 设置当前灯珠为红色
  pixels.show();
  delay(200 / speed);
  pixelIndex = (pixelIndex + 1) % NUMPIXELS; // 循环切换灯珠
}

// 呼吸灯模式（使用预设YELLOW颜色，基于cos函数实现平滑渐变）
void breathingLight() {
  static unsigned long lastUpdate = 0;
  static float phase = 0;
  if(millis() - lastUpdate > (20 / speed)) {
    float breath = (cosf(phase) + 1) / 2; // 0~1平滑渐变值
    int currentBreathBright = breath * brightness;
    uint32_t breathColor = pixels.Color(255 * breath, 255 * breath, 0); // 黄色渐变
    pixels.fill(breathColor);
    pixels.show();
    phase += 0.1;
    if(phase > 2 * PI) phase = 0;
    lastUpdate = millis();
  }
}
3. OLED显示更新代码：基于Adafruit_SSD1306库，实时显示系统状态，包括灯光模式、亮度、速度。
        void updateOLED() {
  display.clearDisplay(); // 清空屏幕
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("Ambient Light"); // 标题
  display.setCursor(0, 16);
  // 显示当前模式
  String modeStr;
  switch(currentMode) {
    case MODE_RUNNING: modeStr = "Mode: Running"; break;
    case MODE_RAINBOW: modeStr = "Mode: Rainbow"; break;
    case MODE_BREATHING: modeStr = "Mode: Breathing"; break;
    case MODE_OFF: modeStr = "Mode: Off"; break;
  }
  display.println(modeStr);
  display.setCursor(0, 32);
  display.print("Brightness: ");
  display.println(brightness); // 显示亮度
  display.setCursor(0, 48);
  display.print("Speed: ");
  display.println(speed); // 显示速度
  display.display(); // 刷新显示
}

五、功能展示图及说明

本项目功能展示分为实物展示和软件调试展示两部分，清晰呈现系统的运行效果和调试过程：

（一）实物展示及说明

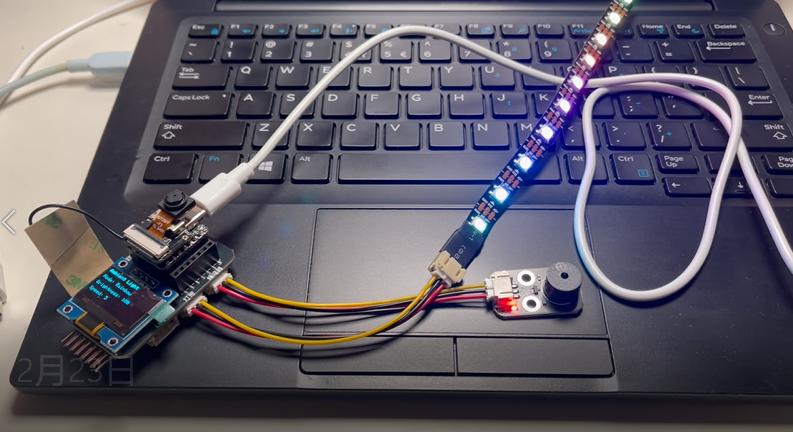

1. 系统整体实物：ESP32-S3开发板固定在面包板上，通过杜邦线连接OLED显示屏、WS2812灯带、蜂鸣器，板载麦克风裸露在外，便于采集语音指令；电源适配器连接开发板，为整个系统供电，整体布局简洁、接线规范，无松动现象。

2. 灯光模式展示：

￮ 跑马灯模式：收到“kaideng”指令后，WS2812灯带的10颗灯珠以红色（RED）依次点亮、熄灭，循环移动，速度可通过系统默认参数调节，灯光切换流畅。

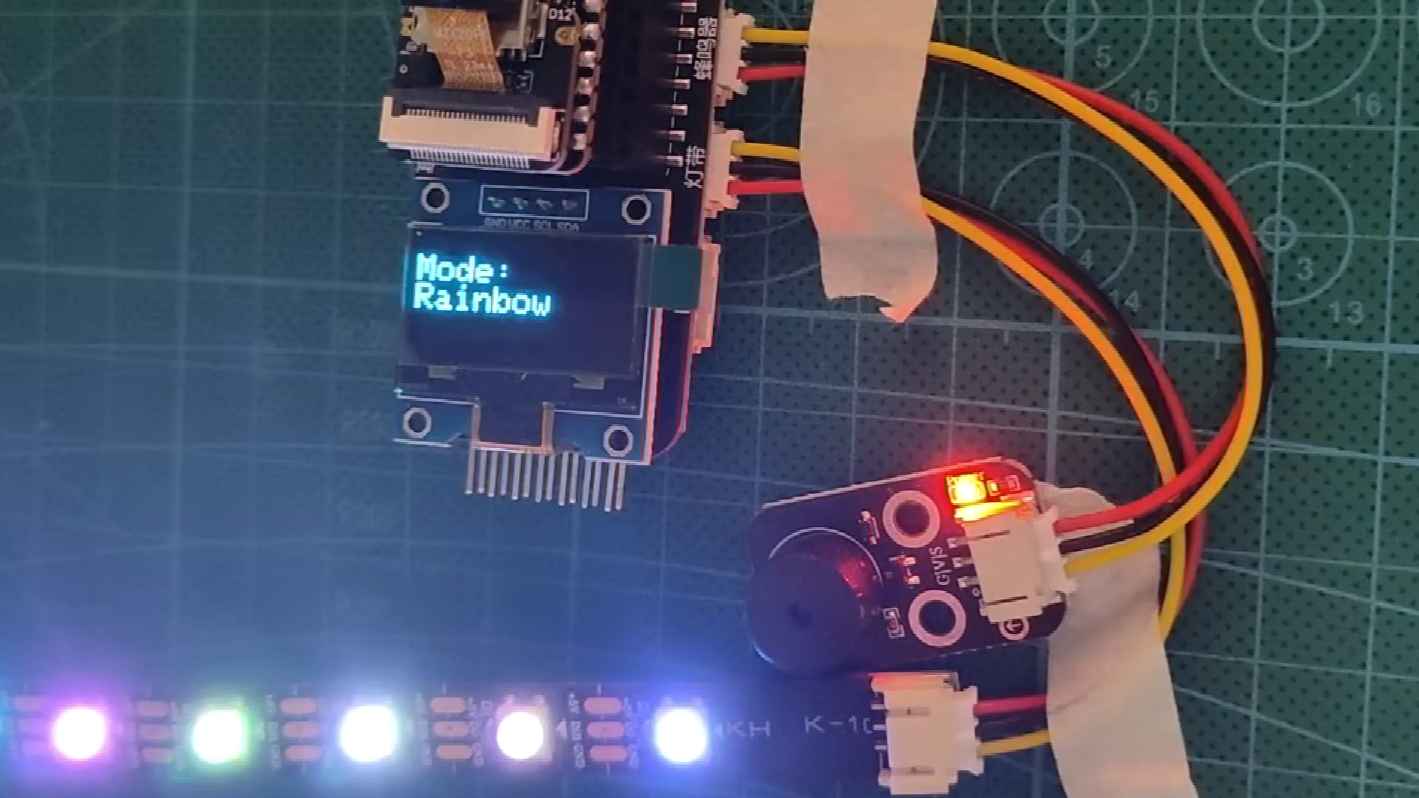

￮ 彩虹灯模式：收到“qiehuan”指令切换至该模式后，灯带呈现彩虹渐变效果，每颗灯珠颜色不同，且整体色相缓慢变化，色彩鲜艳、过渡自然。

￮ 呼吸灯模式：切换至该模式后，灯带以黄色（YELLOW）实现平滑呼吸效果，亮度从0逐渐增加至当前设定亮度，再逐渐降低至0，循环往复，渐变效果柔和。

￮ 关灯状态：收到“guandeng”指令后，灯带所有灯珠熄灭（OFF），OLED显示模式为“Mode: Off”，系统进入低功耗状态。

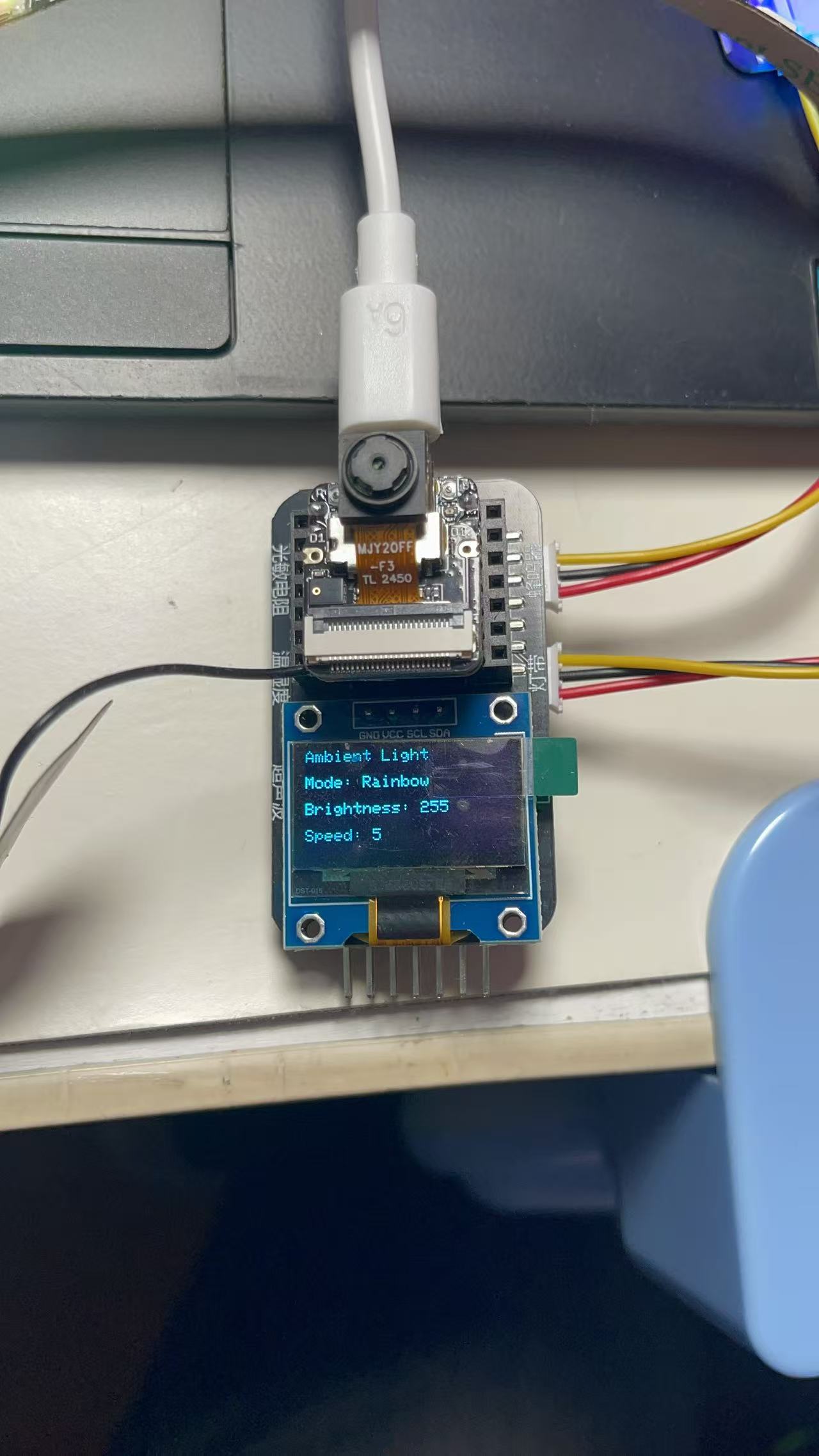

3. OLED显示展示：OLED显示屏实时显示系统状态，顶部为标题“Ambient Light”，中间显示当前灯光模式，底部两行分别显示亮度和速度数值，指令执行后，显示内容实时更新，清晰直观。

4. 指令响应展示：每执行一条语音指令，蜂鸣器短鸣100ms，同时串口监视器输出指令执行日志，如“执行指令：开灯”“执行指令：亮一点，当前亮度：130”，用户可通过听觉和串口信息确认指令已生效。

（二）软件/工具调试展示及说明

1. Arduino IDE调试：打开Arduino IDE，加载项目代码，选择对应开发板（XIAO_ESP32S3）和端口，点击“上传”按钮，代码编译通过后上传至开发板，上传成功后，串口监视器显示“系统初始化完成，等待语音指令...”，表明系统正常启动。

#include <Adafruit_SSD1306.h>
#include <Adafruit_GFX.h>
#include <Adafruit_NeoPixel.h>
#include <math.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/i2s.h"

// ====== I2C & OLED 配置 ======
#define I2C_SDA_PIN D4
#define I2C_SCL_PIN D5
#define OLED_ADDR 0x3C
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

// ====== WS2812 配置 ======
#define PIN_NEOPIXEL 8 // 控制引脚
#define NUMPIXELS 10   // 灯珠数量
Adafruit_NeoPixel pixels(NUMPIXELS, PIN_NEOPIXEL, NEO_GRB + NEO_KHZ800);
// 灯光颜色定义
#define YELLOW pixels.Color(255, 255, 0) // 黄色
#define RED pixels.Color(255, 0, 0)      // 红色
#define OFF pixels.Color(0, 0, 0)        // 关闭

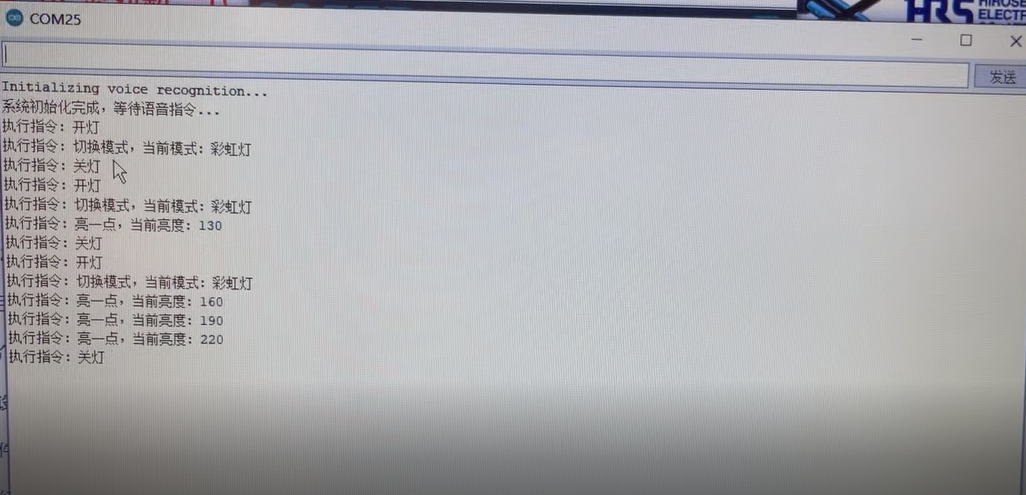

2. 串口日志展示：串口监视器设置波特率115200，可实时查看语音识别结果和指令执行情况，例如：当说出“kaideng”时，串口输出“识别指令：kaideng”“执行指令：开灯”；说出“liangyidian”时，输出“识别指令：liangyidian”“执行指令：亮一点，当前亮度：130”，便于调试语音识别准确率和指令执行逻辑。

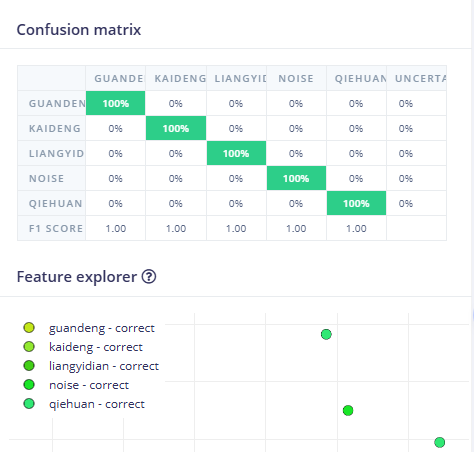

3. Edge Impulse模型调试：在Edge Impulse Studio中，可查看语音样本采集情况、模型训练准确率，通过“Live Classification”功能实时测试语音识别效果，调整模型参数（如样本数量、训练迭代次数），确保模型在ESP32-S3上的识别准确率达到90%以上，避免指令识别错误。

六、项目中遇到的难题及解决方法

本项目在开发和调试过程中，遇到了硬件接线、软件逻辑、语音识别等方面的多个难题，通过查阅资料、反复调试，均得到有效解决，具体如下：

难题1：语音指令识别准确率低，经常误识别或无法识别

￮ 原因：一是Edge Impulse模型训练样本不足，仅采集了少量语音样本，且未涵盖不同语速、不同环境噪音的情况；二是麦克风采集的语音信号音量过小，未进行放大处理；三是语音识别的置信度阈值未设置，导致误识别。

￮ 解决方法：在Edge Impulse平台补充语音样本，每种指令采集4~5个样本，涵盖不同语速、不同距离的情况，添加少量环境噪音样本，重新训练模型；在代码中添加语音信号放大逻辑（sampleBuffer[x] = (int16_t)(sampleBuffer[x]) * 8），增强信号强度；在getHighestPrediction函数中添加置信度判断（仅当max_value > 0.8时，才确认识别结果），降低误识别率，优化后识别准确率达到90%以上。

难题2：呼吸灯模式渐变不流畅，出现卡顿现象

￮ 原因：最初采用简单的亮度递增/递减逻辑，步长固定，导致渐变不连贯；同时，主循环中延时时间过长，影响呼吸灯的更新频率。

￮ 解决方法：改用cos函数实现平滑渐变，通过相位控制亮度变化，使亮度从0到最大值再到0的过渡更自然；优化主循环逻辑，减少不必要的延时，将呼吸灯的更新频率与速度参数关联（speed越大，更新越频繁），解决卡顿问题，渐变效果更加流畅。

七、心得体会

通过本次语音控制氛围灯项目的设计、开发与调试，我不仅提升了嵌入式开发的实践能力，更深刻体会到了“理论结合实践”的重要性，同时也收获了许多宝贵的经验和感悟。

最后，我不仅掌握了ESP32-S3开发板的使用、Adafruit系列库的应用、Edge Impulse语音模型的训练与移植，还提升了编程能力和嵌入式系统的综合设计能力。同时，我也认识到了自己的不足，例如对硬件底层原理的理解还不够深入，对复杂算法的优化能力还有待提升。在今后的学习和实践中，我将继续加强学习，不断积累经验，提升自己的专业能力，努力打造出更多实用、有趣的嵌入式项目。
