一、项目概况

使用Seeed XIAO ESP32-S3 Sense核心板运行Edge Impulse训练的手势识别模型，驱动OV2640摄像头，每间隔1秒进行手势图像的采集，而后根据推理，分类出有效手势，从而控制WS2812灯带的运行状态，蜂鸣器与OLED屏同步响应提示。

通过Edge Impulse Studio网页，使用电脑端的摄像头进行手势图像原始数据的在线采集，然后进行特征标记，数据预处理，模型设计、训练，输出模型的识别置信度，然后可在线使用电脑摄像头进行测试验证，结果比较理想则生成兼容Arduino IDE格式的数据包源码库。编写的工程源码中采用手势防抖机制，支持非阻塞控制，实现了使用“OK”手势打开灯带；“手掌”手势关闭灯带；“拳头”手势切换灯带点亮模式，暂且支持跑马灯、彩虹灯、呼吸灯三种模式循环切换，同时OLED屏实时显示当前状态信息，每手势识别成功会有蜂鸣器提示。

二、开发环境

工程编译IDE：Arduino IDE 2.3.6

ESP32系列核心BSP开发包：esp32 by espressif systems2.0.17-cn

Edge Impulse训练的手势识别模型：ei-gesturecontrol-arduino-1.0.2

开发环境的搭建，推荐入门指南网页：Seeed Studio XIAO ESP32S3 系列快速入门，由于使用到Edge Impulse Studio进行手势模型的创建，因此指定安装“esp32 by espressif systems2.0.17-cn”版本的核心BSP开发包。在Arduino的库管理中，根据项目需求，需要安装“Adafruit NeoPixel by Adafruit”库，用于驱动WS2812灯带；安装“U8g2”库，便于SSD1306显示中文字符。

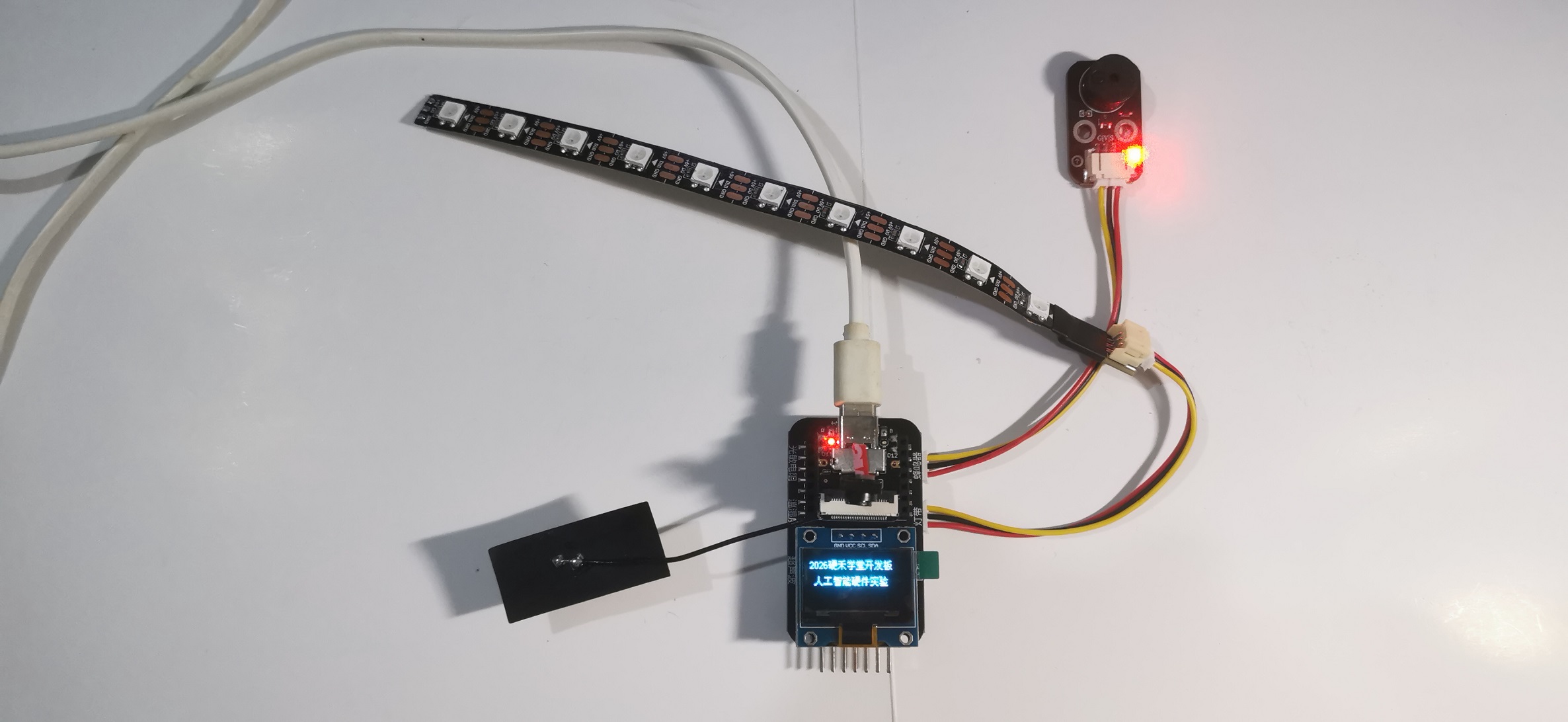

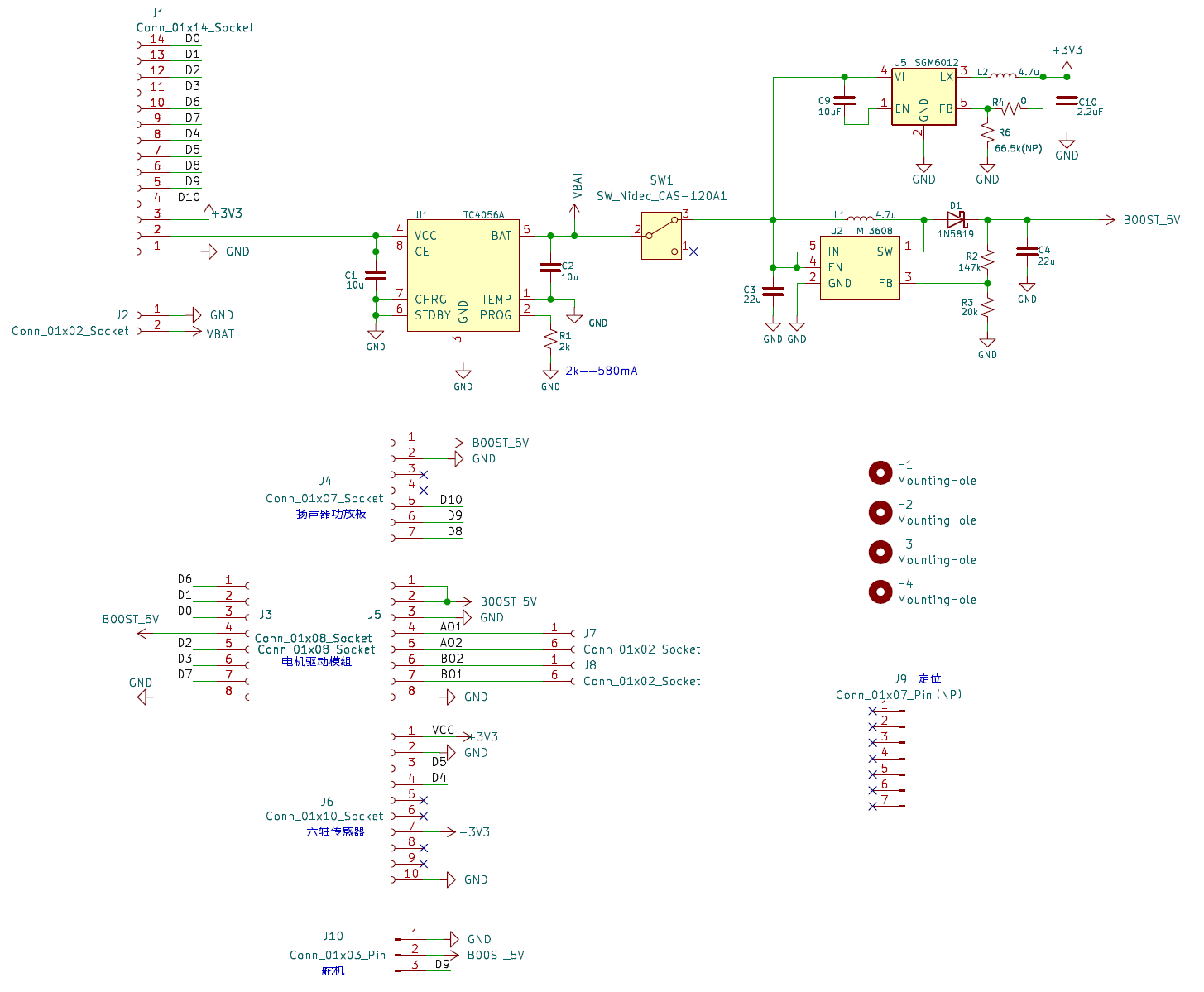

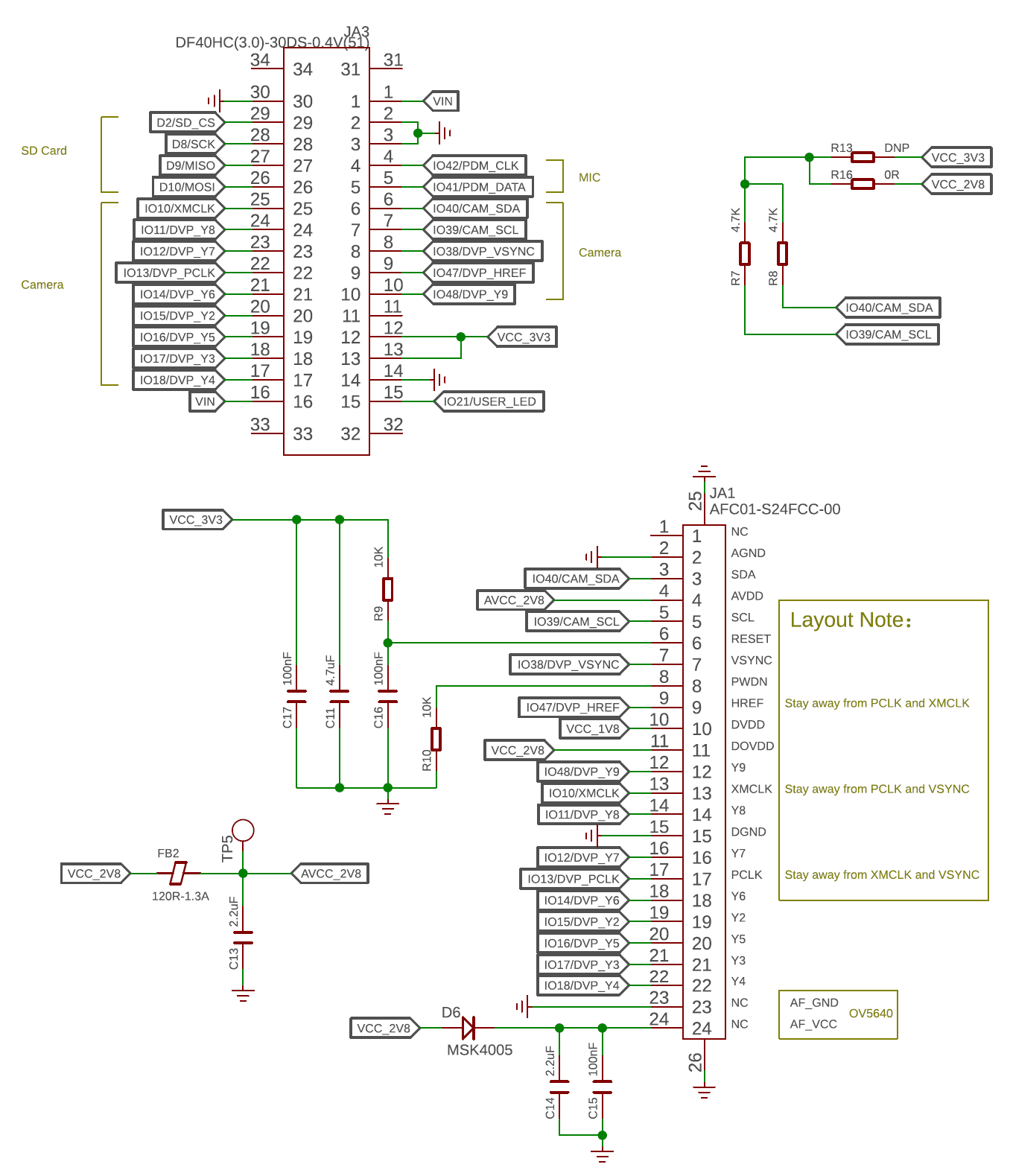

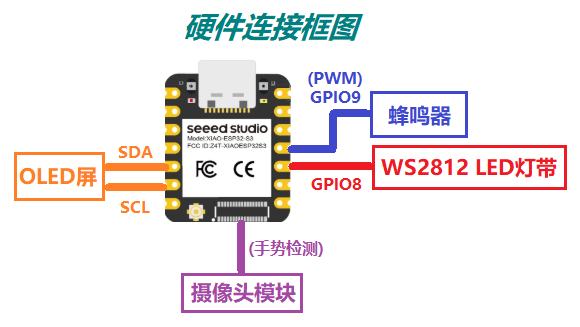

三、硬件框图

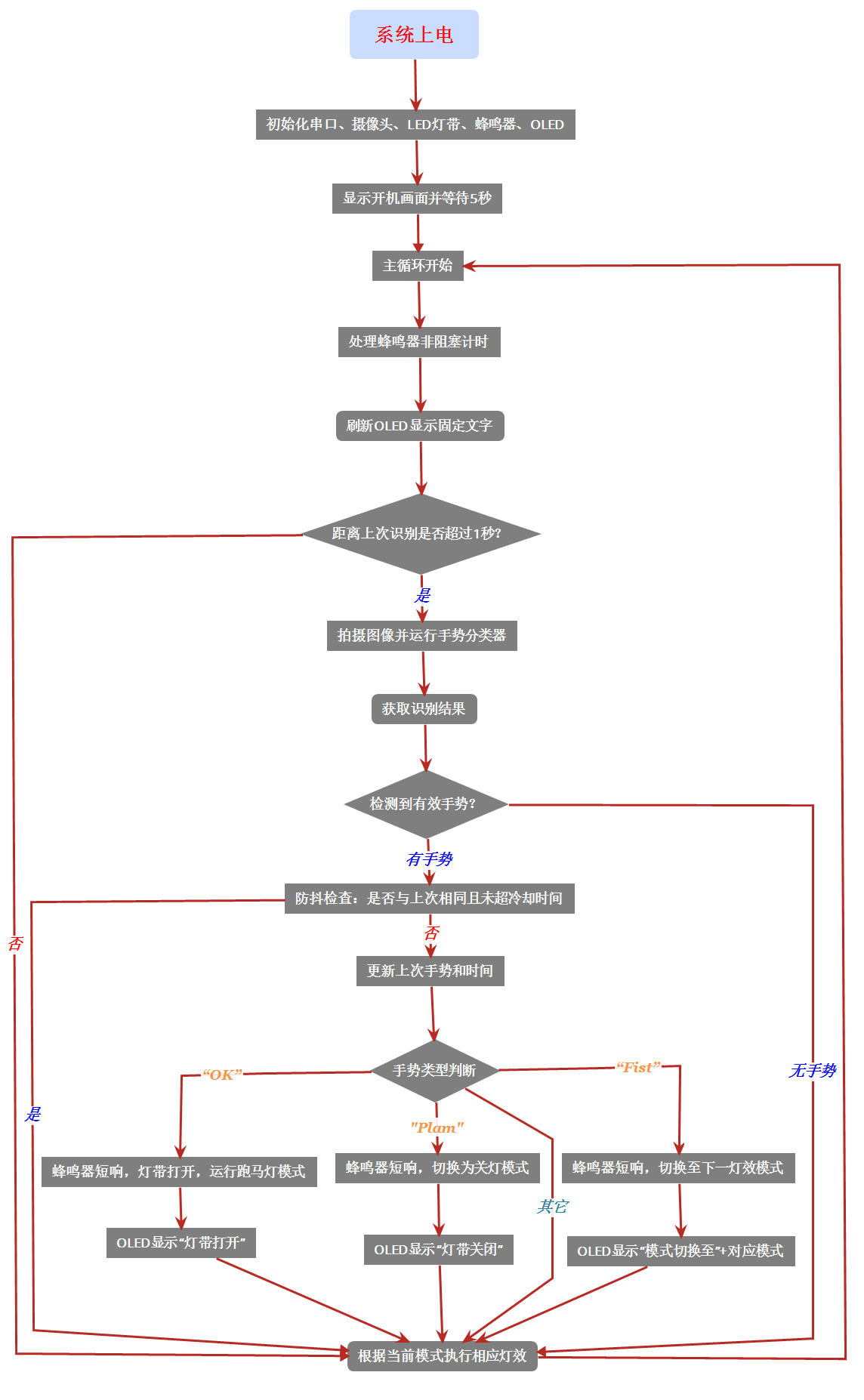

四、软件执行流程图

五、模型训练介绍

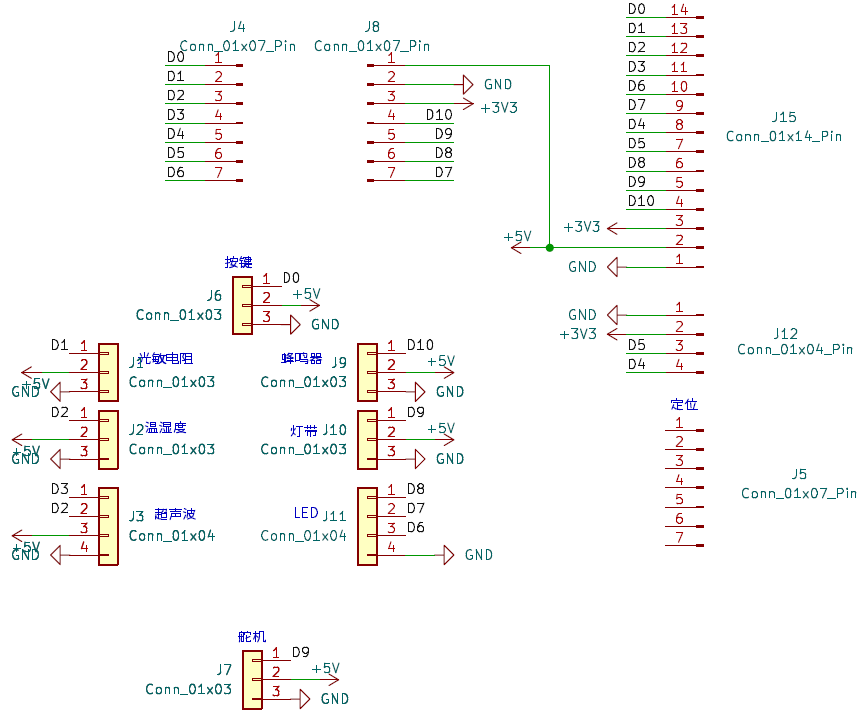

关于该人工智能硬件实验套件，网页https://www.eetree.cn/platform/4731 有提供详细介绍，笔者参阅该网页下提供的实验3：《手势识别灯光控制》展开的线上模型训练，不同的是笔者使用的是电脑端的摄像头进行图像采样，而实验3介绍的是使用板上摄像头+microSD卡进行离线图像采集，然后导入Edge Impulse Studio网页数据采集入口。

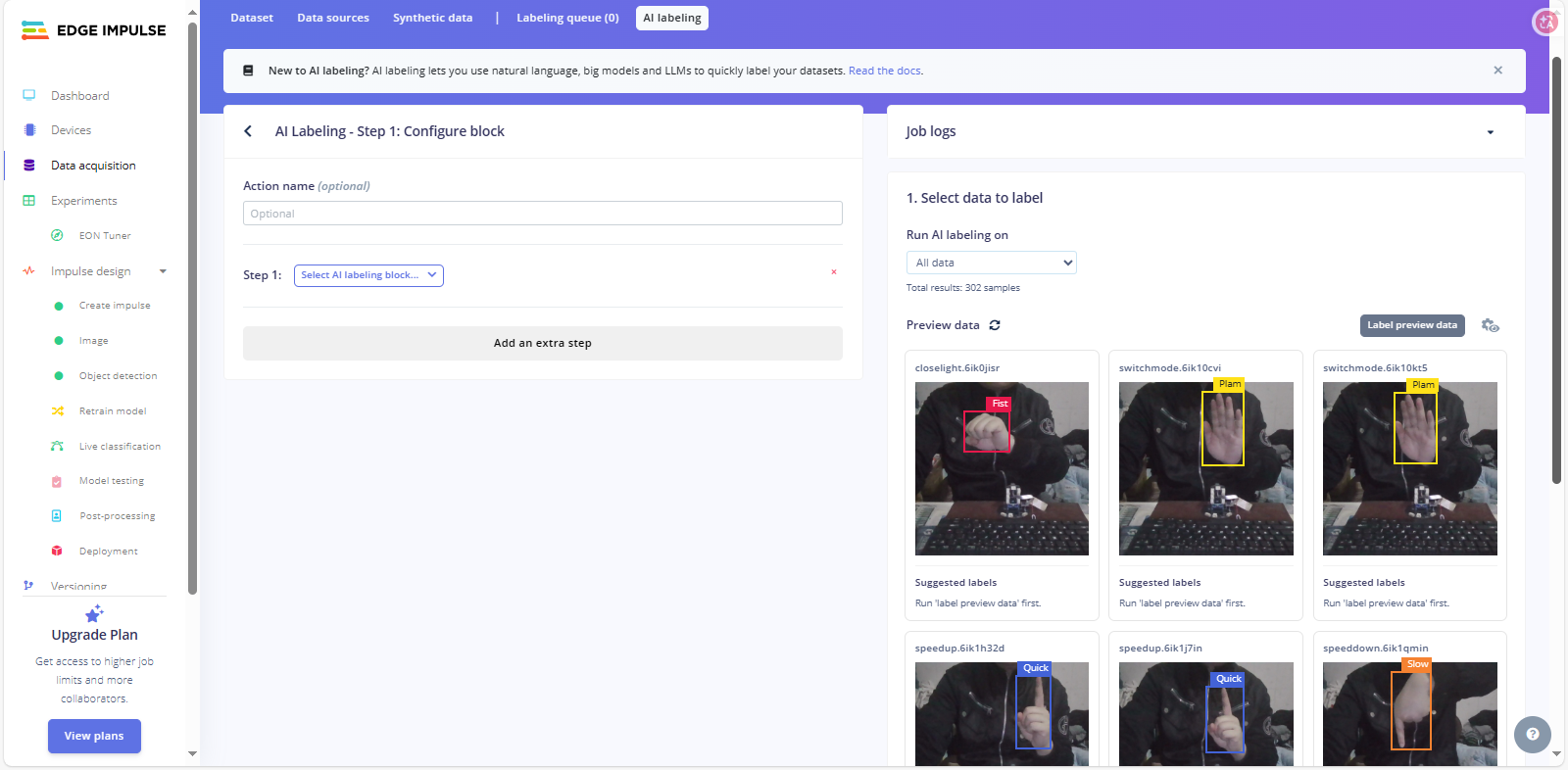

接下来介绍下模型设计、训练流程。用户通过https://www.edgeimpulse.com/ 注册一个账号，然后登录进去，创建一个工程，选择“Collect new data”，通过连接电脑端摄像头进行图像的采集，每采集完一个手势动作则可在数据集网页上预览。本次笔者共采集了302个图像样本，分成5个手势动作类别，平均每个手势收集60个样本。然后对每张图片进行特征区域标记。

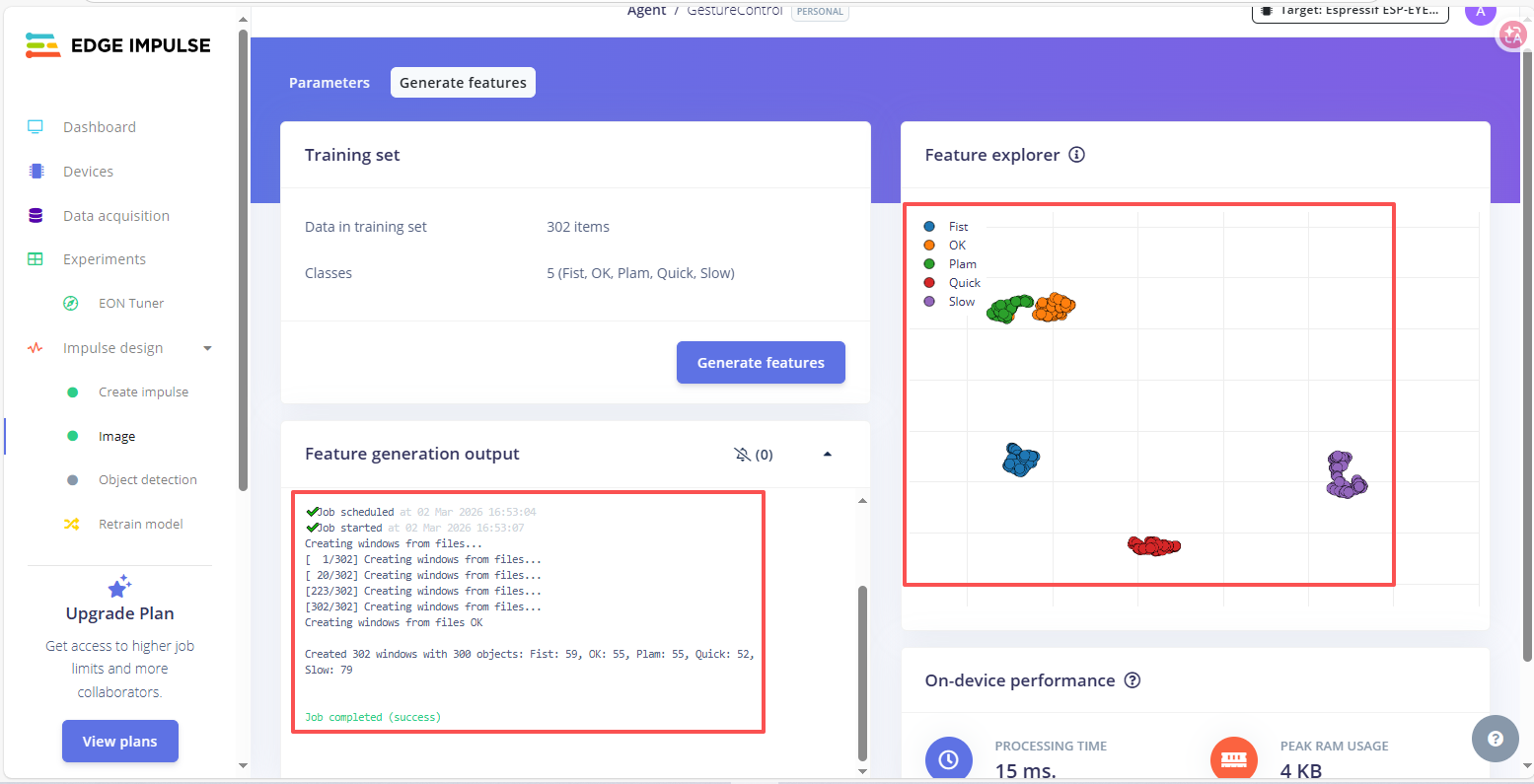

然后对原始数据集进行预处理，包括图像的尺寸、缩放模式、灰度级色深等参数的设置，生成符合预设的特征点。如果采集的图像特征比较易于区分，则每个手势图像特征点高度聚集。

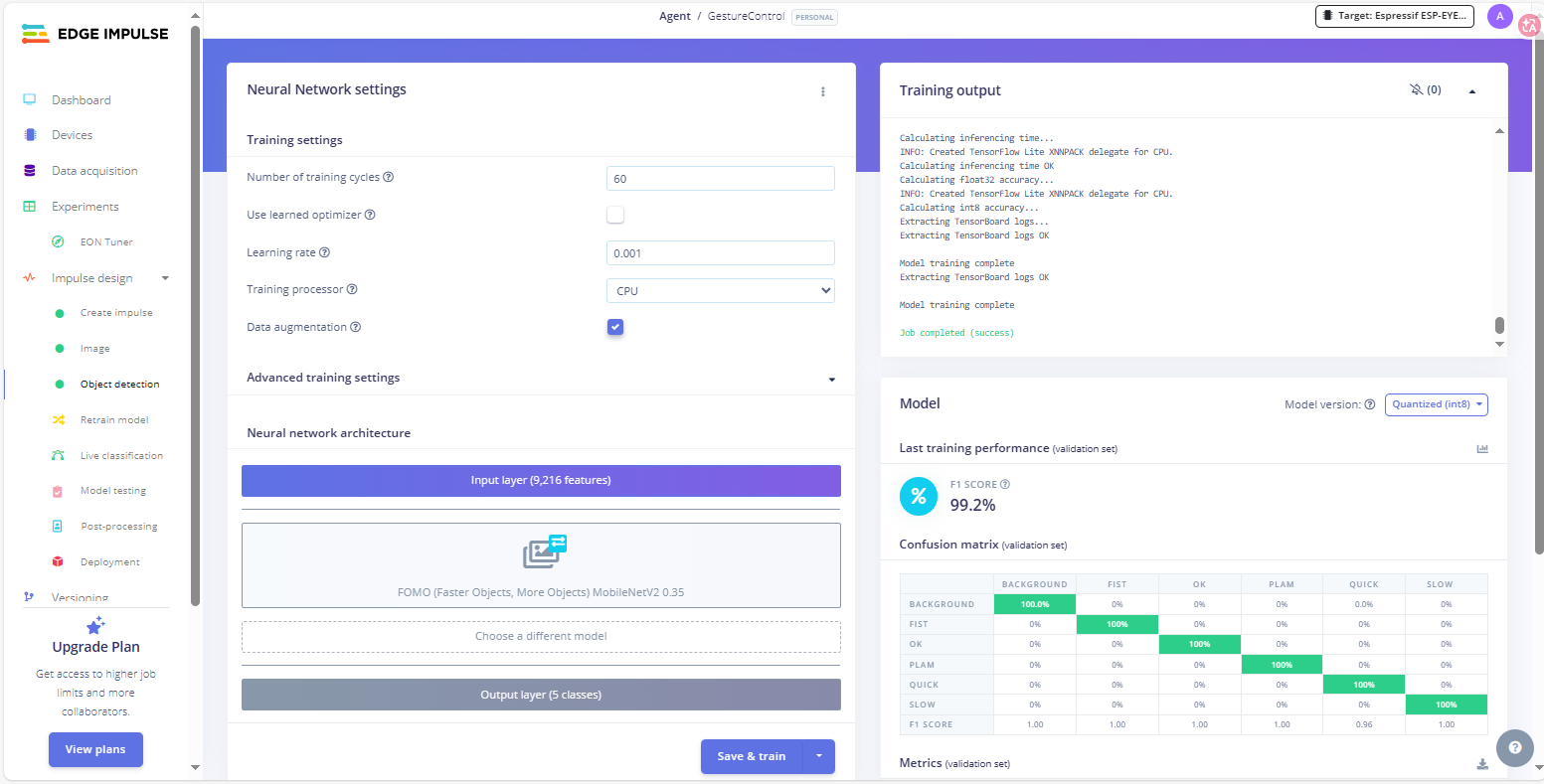

然后对处理后的数据通过神经网络进行模型训练，训练出来的准确度通过矩阵框进行展现，如果置信度不高，建议重新采样图像或增加采样样本，重新特征区域标记。

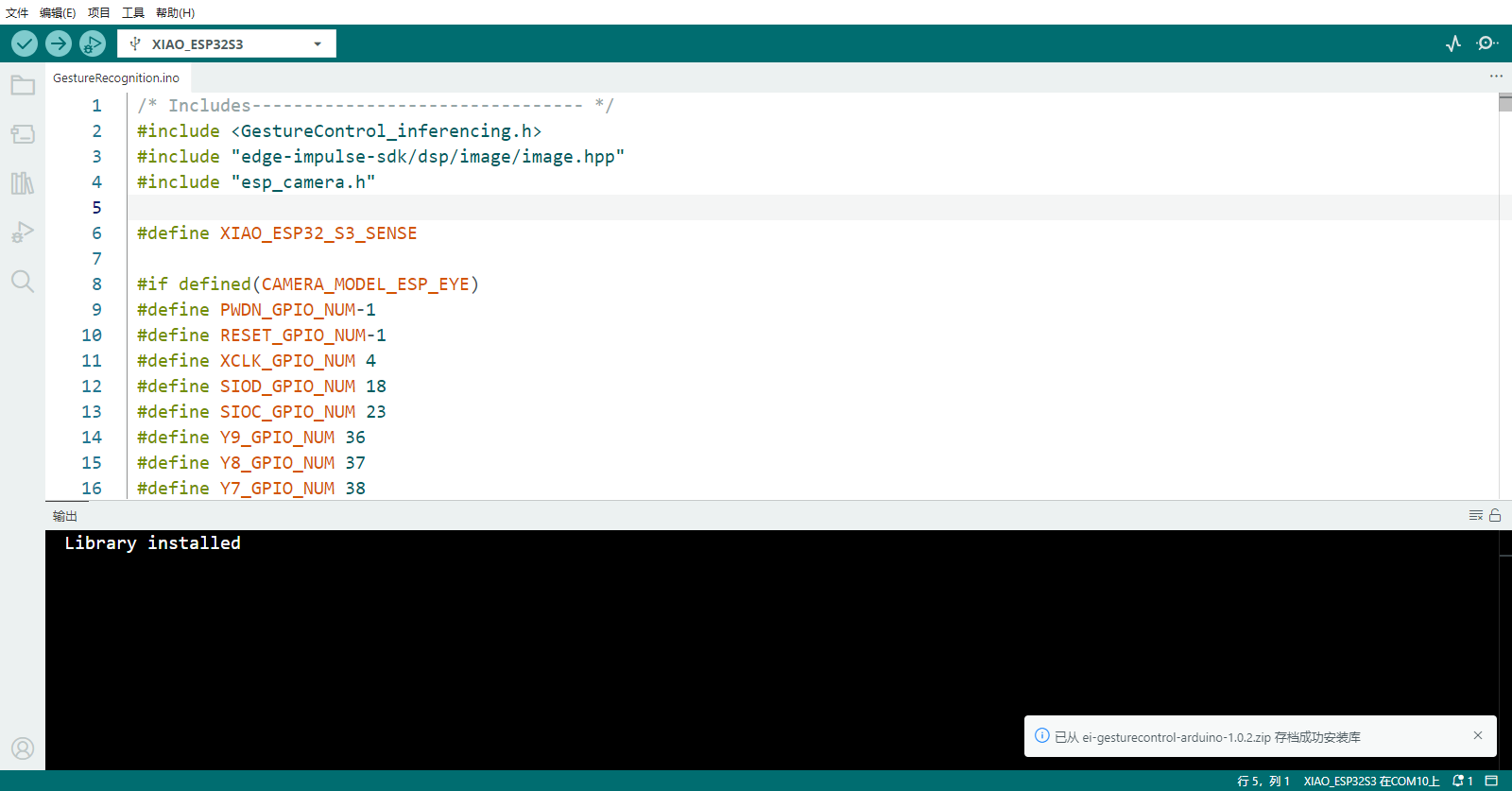

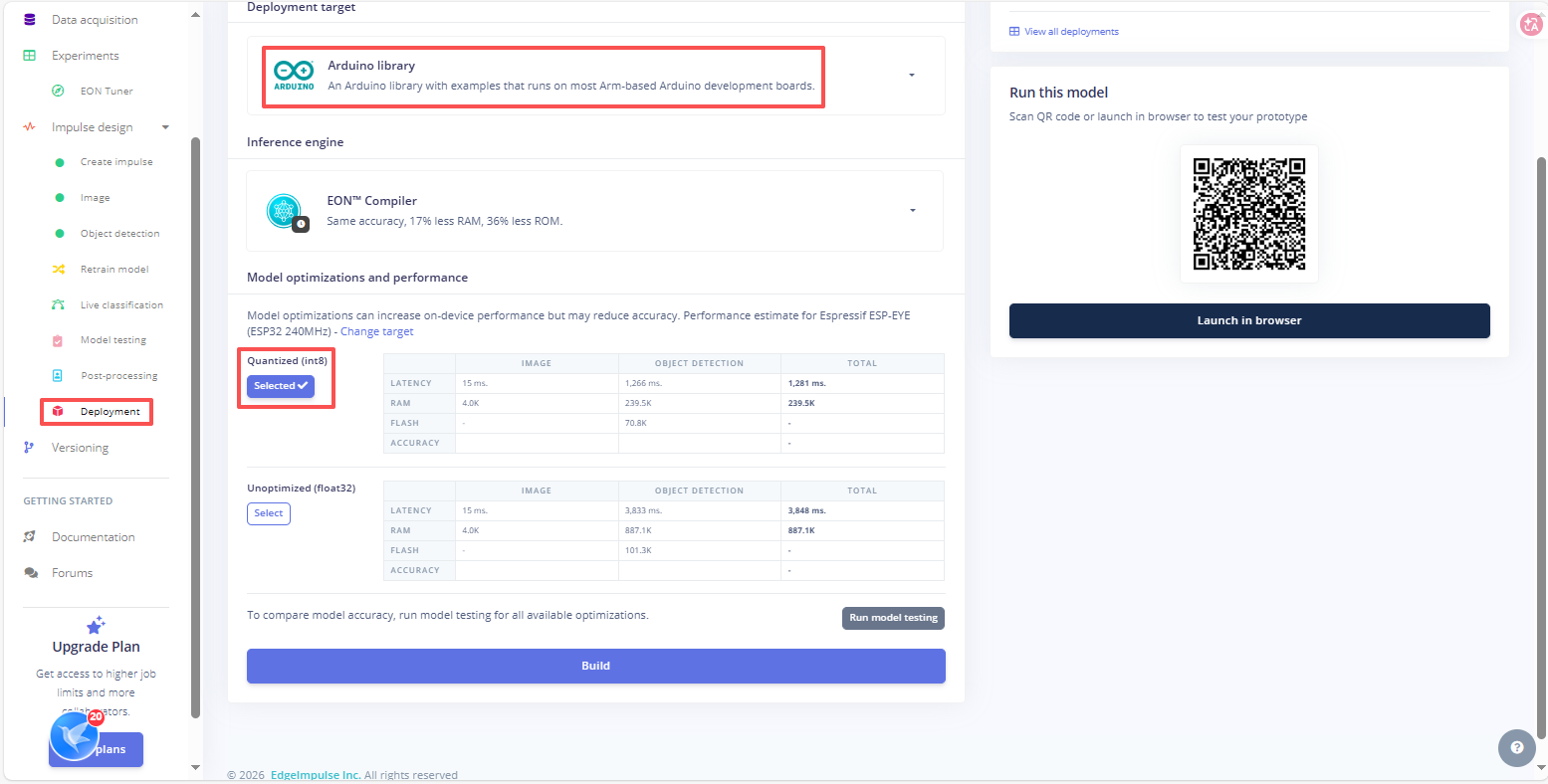

训练出的模型识别准确性可通过网页上的验证入口进行在线测试，测试结果相对理想后，再选择Arduino库和量化（int8）模型，编译导出为兼容Arduino IDE数据库的ZIP文件。

六、工程源码

在实验3的示例上完善，将点亮LED更新成驱动WS2812灯带，导入上述训练出的手势模型文件。模型中支持5个手势动作的检测，工程实际上只用到3个，由于“调快”、“调慢”的处理使得灯带点亮变得不流畅，这里暂时就不添加这两个手势的逻辑处理代码。虽然使用了非阻塞方式去实时检测，但每隔1秒的时间扫描也会对灯带点亮造成一定的影响。如果使灯带点亮变得更流畅，后续再考虑使用RTOS框架。

1、包含的头文件

 #include <Adafruit_NeoPixel.h>
 #include <GestureControl_inferencing.h>
 #include "edge-impulse-sdk/dsp/image/image.hpp"
 #include "esp_camera.h"
 #include <U8g2lib.h>

根据上述包含的头文件可知，需要安装相应的外设驱动库文件。

2、初始化设置

void setup()
 {
   Serial.begin(115200);
   while (!Serial);
   Serial.println("Edge Impulse GestureControl_inferencing Project");

  // 初始化摄像头
   if (ei_camera_init() == false) {
      Serial.printf("Failed to initialize Camera!\r\n");
   }
   else {
      Serial.printf("Camera initialized\r\n");
   }

   // 初始化LED灯带
   strip.begin();
   strip.setBrightness(0);
   strip.show();

   // 初始化蜂鸣器PWM
   ledcSetup(4, 2000, 8);
   ledcAttachPin(BUZZER_PIN, 4);

   // 初始化OLED
   u8g2.begin();
   u8g2.setFont(u8g2_font_wqy12_t_gb2312);
   u8g2.clearBuffer();
   u8g2.drawUTF8(2, 20, "2026硬禾学堂开发板");
   u8g2.drawUTF8(8, 40, "人工智能硬件实验");
   u8g2.sendBuffer();
   first_refresh_display = true;

   Serial.printf("\nStarting continious inference in 5 seconds...\n");
   ei_sleep(5000);

  // 蜂鸣器开机提示
   startBuzzer(32,100);
 }

正如上面软件执行流程图，初始化函数对串口、摄像头、WS2812灯带、蜂鸣器、OLED屏进行初始化设置。

3、主循环逻辑处理

void loop()
 {
  handleBuzzer();
  u8g2.setFont(u8g2_font_wqy12_t_gb2312);
  u8g2.drawUTF8(2, 20, "2026寒假在家一起练");
  u8g2.drawUTF8(6, 40, "智能手控氛围灯带");

  // 灯带首次初始状态设置
  if(first_refresh_display){
    first_refresh_display = false;
    currentMode = MODE_ALLLEDOFF;
    u8g2.clearBuffer();
    u8g2.setFont(u8g2_font_wqy12_t_gb2312);
    u8g2.drawUTF8(6, 60, "灯带初始关闭状态");
  }
  // 每1秒进行一次手势识别
  if (millis() - lastModeSwitch > 1000) {
      ei::signal_t signal;
      signal.total_length = EI_CLASSIFIER_INPUT_WIDTH * EI_CLASSIFIER_INPUT_HEIGHT;
      signal.get_data = &ei_camera_get_data;
      if(ei_camera_capture((size_t)EI_CLASSIFIER_INPUT_WIDTH, (size_t)EI_CLASSIFIER_INPUT_HEIGHT, snapshot_buf) == false) {
         Serial.printf("Failed to capture image\r\n");
         return;
      }
      // 手势分类
      ei_impulse_result_t result = {0};
      EI_IMPULSE_ERROR err= run_classifier(&signal, &result, debug_nn);
      if (err != EI_IMPULSE_OK) {
         Serial.printf("ERR: Failed to run classifier (%d)\n", err);
         return;
      }
    lastModeSwitch = millis();
   // 处理识别到的手势
   for(uint32_t i = 0; i < result.bounding_boxes_count; i++) {
      ei_impulse_result_bounding_box_t bb = result.bounding_boxes[i];
      if (bb.value == 0) continue;
      Serial.printf("\n%s (%f) [ x: %u, y: %u, width: %u, height: %u]\n",bb.label,bb.value,bb.x,bb.y,bb.width,bb.height);
      unsigned long now = millis();
      // 防抖：如果当前手势与上次相同且未超过冷却时间，则忽略
      if (lastGestureLabel == bb.label && (now - lastGestureTime < GestureCoolTime))continue;
      // 更新上次手势信息
      lastGestureLabel = bb.label;
      lastGestureTime = now;
      if (bb.label == "OK") {
         startBuzzer(32,100);
         strip.setBrightness(128);
         strip.show();
         currentMode = MODE_RUNNING; // 灯带打开，默认跑马灯模式
         Serial.printf("OK detected -> Turn on\n");
         u8g2.clearBuffer();
         u8g2.setFont(u8g2_font_wqy12_t_gb2312);
         u8g2.drawUTF8(6, 60, "灯带打开");
      } else if (bb.label == "Plam") {
          startBuzzer(128,100);
          currentMode = MODE_ALLLEDOFF; // 关闭灯带模式
          Serial.printf("Plam detected -> Turn off\n");
          u8g2.clearBuffer();
          u8g2.setFont(u8g2_font_wqy12_t_gb2312);
          u8g2.drawUTF8(6, 60, "灯带关闭");
      }else if (bb.label == "Fist") {
          startBuzzer(64,180);
          strip.setBrightness(128);
          strip.show();
          u8g2.clearBuffer();
          u8g2.setFont(u8g2_font_wqy12_t_gb2312);
          u8g2.drawUTF8(0, 60, "模式切换至 ->");
          switchMode();  // 切换模式
          Serial.printf("Fist detected -> Mode Change\n");
      }
    }
  }
  // 根据当前模式执行灯效
  switch (currentMode) {
    case MODE_RUNNING:
      runningLightEffect();
      break;
    case MODE_RAINBOW:
      rainbowEffect();
      break;
    case MODE_BREATH:
      breathEffect();
      break;
    case MODE_ALLLEDOFF:
      strip.setBrightness(0);
      strip.clear();
      strip.show();
      break;
  }
  u8g2.sendBuffer();
}

主循环中，实现每间隔1秒，摄像头进行手势抓拍、检测，推理分类，进而根据相应分类处理，驱动灯带执行相应模式，代码中支持手势防抖与蜂鸣器非阻塞控制方式。手势冷却时间：GestureCoolTime参数值为1500，即1.5秒。

4、摄像头相关处理函数

/**
 * @brief 启动摄像头开始流式传输
 *
 * @retval 返回false表示初始化失败
 */
 bool ei_camera_init(void) {
  if (is_initialised) return true;
 #if defined(CAMERA_MODEL_ESP_EYE)
  pinMode(13, INPUT_PULLUP);
  pinMode(14, INPUT_PULLUP);
 #endif
  //初始化摄像头
  esp_err_t err = esp_camera_init(&camera_config);
 if (err != ESP_OK) {
    Serial.printf("Camera init failed with error 0x%x\n", err);
    return false;
 }
 sensor_t * s = esp_camera_sensor_get();
 // 初始传感器被垂直翻转，颜色略显饱和
 if (s->id.PID == OV3660_PID) {
    s->set_vflip(s, 1); // 把它翻回去
    s->set_brightness(s, 1); // 把亮度调高一点
    s->set_saturation(s, 0); // 降低饱和度
 }
 #if defined(CAMERA_MODEL_M5STACK_WIDE)
    s->set_vflip(s, 1);
    s->set_hmirror(s, 1);
 #elif defined(CAMERA_MODEL_ESP_EYE)
    s->set_vflip(s, 1);
    s->set_hmirror(s, 1);
    s->set_awb_gain(s, 1);
 #endif
    is_initialised = true;
    return true;
 }

 /**
 * @brief 停止摄像头数据流
 */
 void ei_camera_deinit(void) {
  //释放摄像头资源
  esp_err_t err = esp_camera_deinit();
  if (err != ESP_OK)
  {
   Serial.printf("Camera deinit failed\n");
   return;
  }
  is_initialised = false;
  return;
 }

 /**
 * @brief 捕捉、缩放和裁剪图像
 *
 * @param[in] img_width 输出图像宽度
 * @param[in] img_height 输出图像高度
 * @param[in] out_buf 用于存储输出图像的指针，可使用NULL
 *
 * @retval 如果未初始化、图像捕获、重新缩放或裁剪失败，则返回false
 *
 */
 bool ei_camera_capture(uint32_t img_width, uint32_t img_height, uint8_t *out_buf) {
   bool do_resize = false;
   if (!is_initialised) {
    Serial.printf("ERR: Camera is not initialized\r\n");
    return false;
   }
  camera_fb_t *fb= esp_camera_fb_get();
  if (!fb) {
    Serial.printf("Camera capture failed\n");
    return false;
   }
   bool converted = fmt2rgb888(fb->buf, fb->len, PIXFORMAT_JPEG, snapshot_buf);
   esp_camera_fb_return(fb);
   if(!converted){
    Serial.printf("Conversion failed\n");
    return false;
   }
   if ((img_width != EI_CAMERA_RAW_FRAME_BUFFER_COLS) || (img_height != EI_CAMERA_RAW_FRAME_BUFFER_ROWS)) {
    do_resize = true;
   }
   if (do_resize) {
    ei::image::processing::crop_and_interpolate_rgb888(out_buf,EI_CAMERA_RAW_FRAME_BUFFER_COLS,EI_CAMERA_RAW_FRAME_BUFFER_ROWS,out_buf,img_width,img_height);
   }
   return true;
 }

 static int ei_camera_get_data(size_t offset, size_t length, float*out_ptr)
 {
   // 从RGB888缓冲区重新计算偏移量到像素索引
   size_t pixel_ix = offset * 3;
   size_t pixels_left = length;
   size_t out_ptr_ix = 0;
   while (pixels_left != 0) {
      // 在此将BGR转换为RGB
      // 参考 https://github.com/espressif/esp32-camera/issues/379
      out_ptr[out_ptr_ix] = (snapshot_buf[pixel_ix + 2] << 16) + (snapshot_buf[pixel_ix + 1] << 8) + snapshot_buf[pixel_ix];
      // 转到下一个像素
      out_ptr_ix++;
      pixel_ix+=3;
      pixels_left--;
   }
  // 数据转换完成
  return 0;
 }

5、灯带的三种运行模式

/**
 * 跑马灯：实现单颗LED依次亮起、移动的效果
 */
void runningLightEffect() {
  static int position = 0;      // 当前位置
  static unsigned long lastUpdate = 0;

  if (millis() - lastUpdate < SPEED_RUNNING) {
    return;  // 未到更新间隔
  }
  lastUpdate = millis();

  // 设置当前位置的LED为红色
  strip.setPixelColor(position, strip.Color(255, 0, 0));  // 红色

  // 设置前一个位置的LED为淡红色（制造拖尾效果）
  int prevPos = (position - 1 + LED_COUNT) % LED_COUNT;
  strip.setPixelColor(prevPos, strip.Color(100, 0, 0));   // 暗红色

  // 设置更前一个位置的LED为更淡的颜色
  int prevPrevPos = (position - 2 + LED_COUNT) % LED_COUNT;
  strip.setPixelColor(prevPrevPos, strip.Color(30, 0, 0)); // 更暗的红色
  strip.show();
  // 移动到下一个位置
  position = (position + 1) % LED_COUNT;
}

/**
 * 彩虹灯：所有LED呈现出流动的彩虹色效果
 */
void rainbowEffect() {
  static unsigned long lastUpdate = 0;
  static int hueOffset = 0;  // 色调偏移量

  if (millis() - lastUpdate < SPEED_RAINBOW) {
    return;
  }
  lastUpdate = millis();

  // 为每个LED计算颜色
  for (int i = 0; i < LED_COUNT; i++) {
    // 使用HSV色彩模型生成彩虹色
    // 色调 = (LED索引 * 偏移量) 然后取模65536
    int hue = (i * 65536 / LED_COUNT + hueOffset) % 65536;

    // 将HSV转换为RGB并设置像素
    // ColorHSV参数: 色调(0-65535), 饱和度(255), 亮度(255)
    strip.setPixelColor(i, strip.gamma32(strip.ColorHSV(hue, 255, 255)));
  }
  strip.show();
  // 增加偏移量，使彩虹产生流动效果
  hueOffset = (hueOffset + 256) % 65536;  // 步进值控制流动速度
}

/**
 * 呼吸灯：LED亮度从暗到亮再到暗的平滑变化
 * 所有LED同时变化，使用蓝色
 */
void breathEffect() {
  static int brightness = 0;        // 当前亮度 (0-255)
  static int step = 5;              // 亮度变化步长
  static unsigned long lastUpdate = 0;

  if (millis() - lastUpdate < SPEED_BREATH) {
    return;
  }
  lastUpdate = millis();

  // 更新亮度值
  brightness += step;

  // 到达边界时反转方向
  if (brightness >= 255) {
    brightness = 255;
    step = -step;
  } else if (brightness <= 0) {
    brightness = 0;
    step = -step;
  }

  // 设置所有LED为同一颜色，亮度变化
  uint32_t color = strip.Color(0, 0, brightness); // 蓝色呼吸灯效

  for (int i = 0; i < LED_COUNT; i++) {
    strip.setPixelColor(i, color);
  }
  strip.show();
}

6、模式切换函数

/**
 * 切换显示模式
 */
void switchMode() {
  currentMode = (Mode)((currentMode + 1) % 3);
  strip.clear();
  strip.show();
  Serial.print("Switch to Mode: ");
  u8g2.setFont(u8g2_font_wqy12_t_gb2312);
  switch (currentMode) {
    case MODE_RUNNING:
      Serial.printf("running mode\n");
      u8g2.drawUTF8(80, 60, "跑马灯");
      break;
    case MODE_RAINBOW:
      Serial.printf("rainbow mode\n");
      u8g2.drawUTF8(80, 60, "彩虹灯");
      break;
    case MODE_BREATH:
      Serial.printf("breathing mode\n");
      u8g2.drawUTF8(80, 60, "呼吸灯");
      break;
  }
  u8g2.sendBuffer();
}

7、蜂鸣器接口函数

/**
 * @brief 启动蜂鸣
 *
 * @param[char] duty占空比值范围为0~255
 * @param[int] duration_ms蜂鸣器鸣叫持续时间(毫秒)
 *
 */
void startBuzzer(unsigned char duty, unsigned int duration_ms) {
  // 如果蜂鸣器正在鸣响，可以选择忽略新请求或重新开始，这里采用重新开始
  if (buzzerActive) {
    ledcWrite(4, 0);  // 先关闭当前蜂鸣
  }
  buzzerActive = true;
  buzzerStartTime = millis();
  buzzerDuration = duration_ms;
  ledcWrite(4, duty);
}

// loop()中定期调用，检查蜂鸣时间是否结束
void handleBuzzer() {
  if (buzzerActive && (millis() - buzzerStartTime >= buzzerDuration)) {
    ledcWrite(4, 0);
    buzzerActive = false;
  }
}

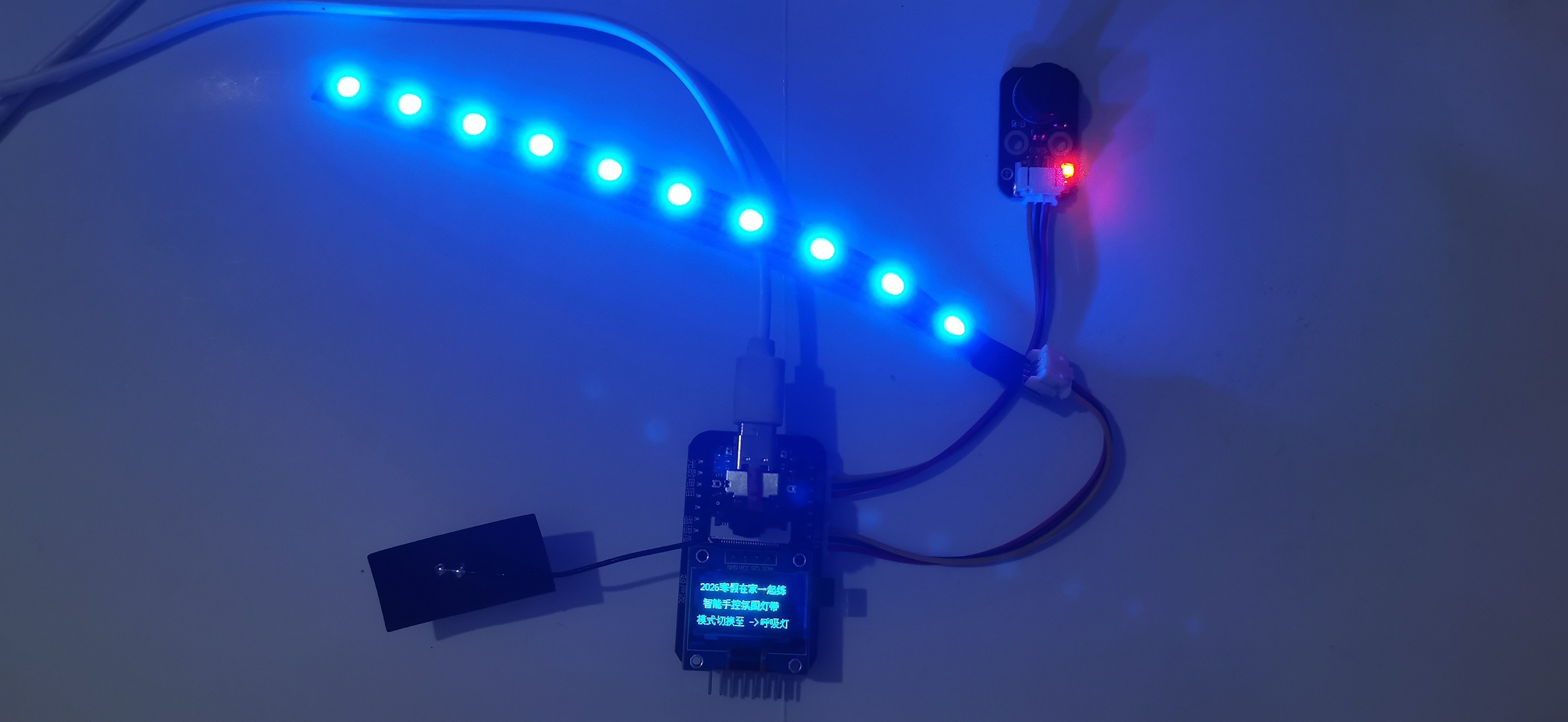

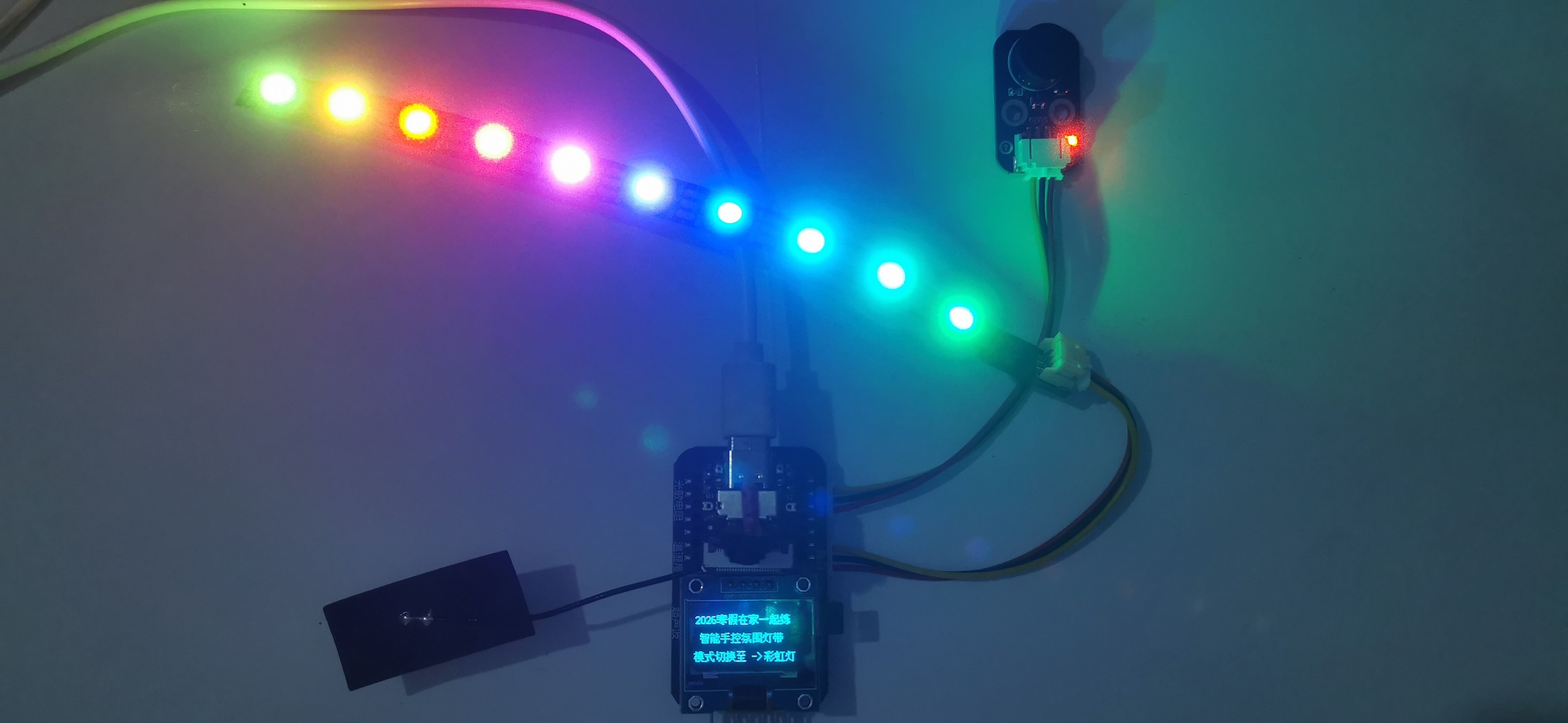

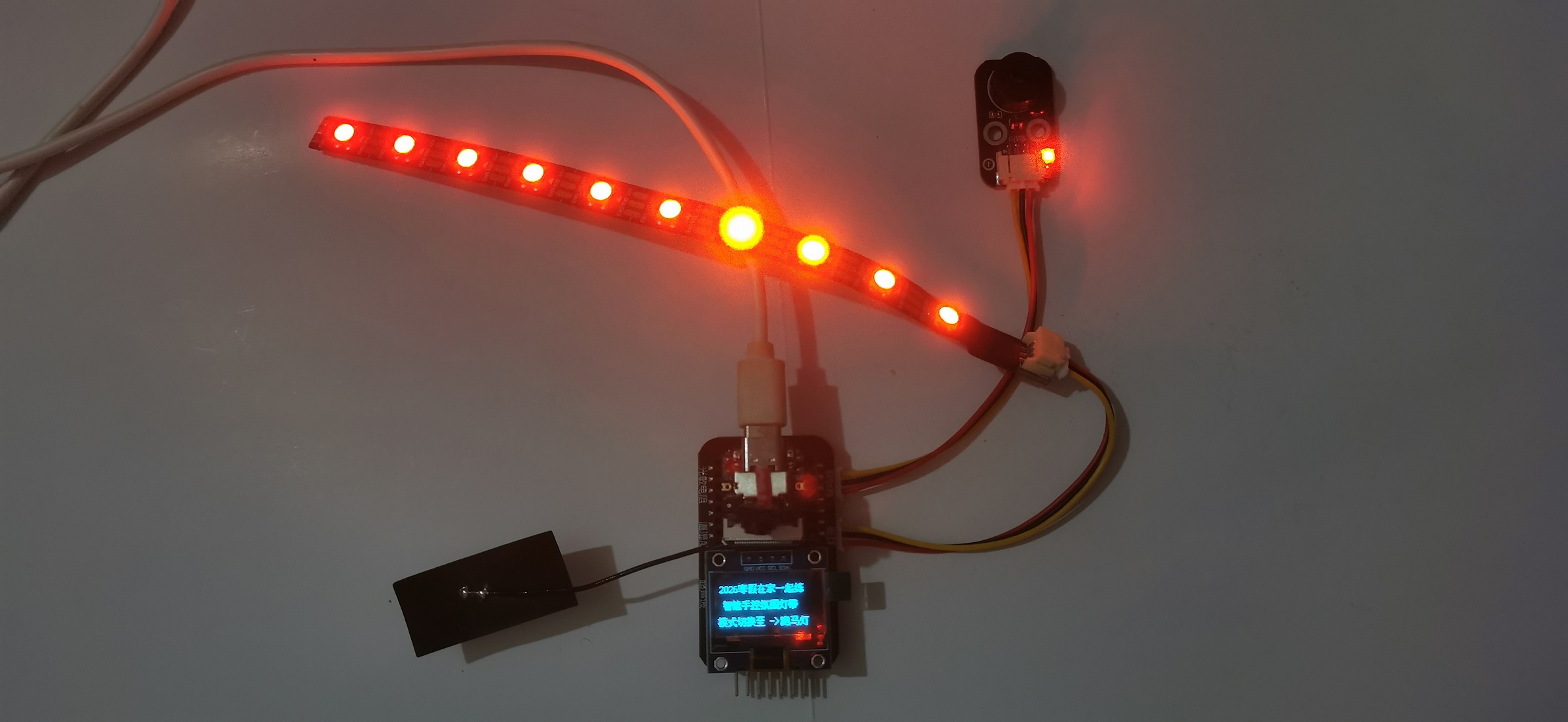

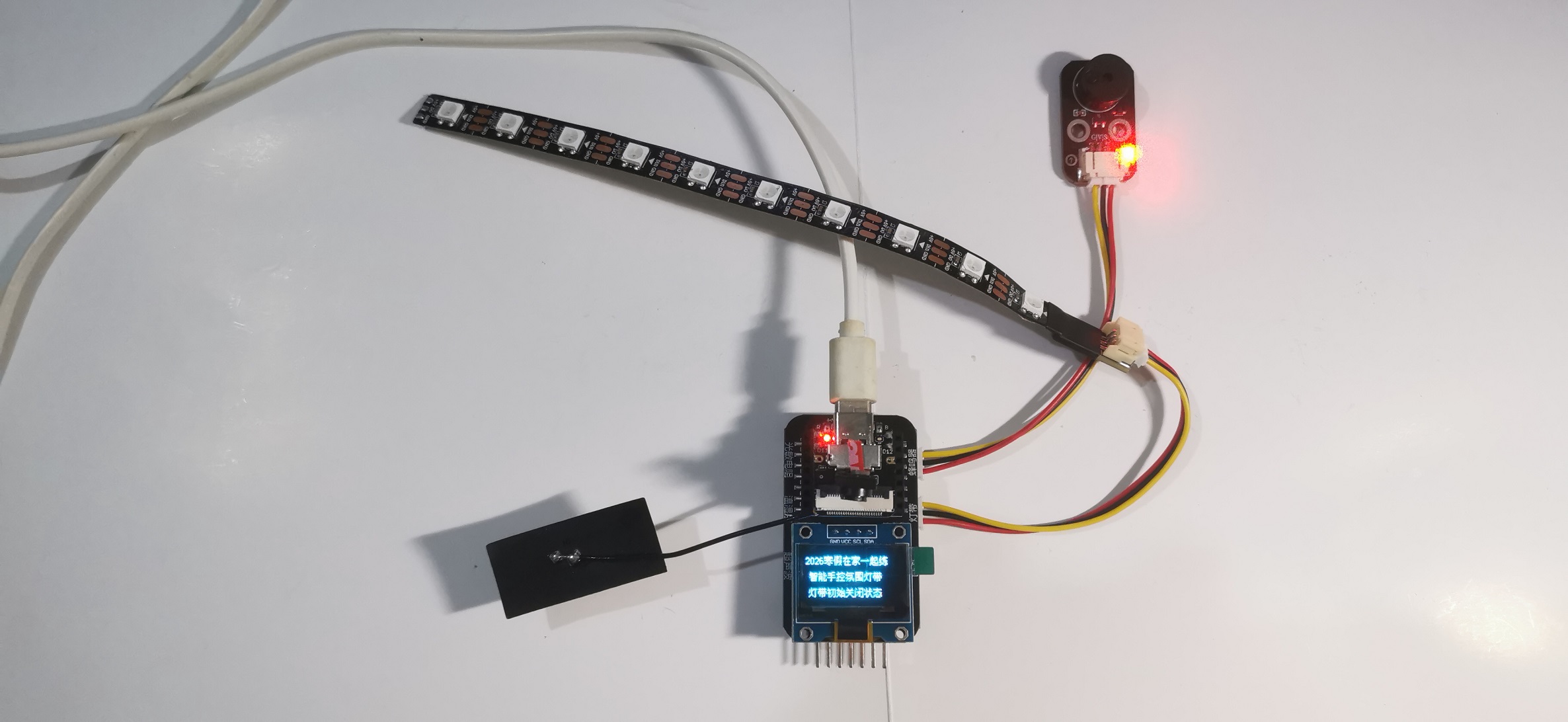

七、效果展示

由于演示视频使用广角拍摄，OLED屏显示信息相较模糊，这里分享一下程序运行在相关状态下的屏显内容。演示视频时的串口打印信息见附件，可知置信度相对良好，当然也存在误识别的可能。

八、项目总结

通过此次“寒假在家一起练”活动，深入了解借助Edge Impulse Studio网页平台，采集音频、视频、传感设备的原始数据集方式，并对数据集进行预处理、以及模型的设计与训练流程。项目调试的心得体会汇总如下：

1、前期原本打算实现语音控制氛围灯带，然而第1次使用电脑端的麦克风采集音频样本，对音频数据分割处理，生成的模型在线上进行实测准确度灵敏，而导入到Arduino工程中，在开发板上进行麦克风音频识别测试，识别率极低。

2、后来又换成开发板上的麦克风，将音频样本存储在microSD卡中，再导入Edge Impulse网页中，生成的模型置信度并不高，受背景噪音，发音的高低，语速间隔快慢等因素的影响，生成的特征分布图，特征点都相较离散。

3、硬件方面，人工智能硬件实验套件外设模块相对较多，但Seeed Studio XIAO ESP32S3 Sense核心板接口有限，导致有几处管脚存在复用关系，因此不能同时使用，否则会造成严重干扰，影响所需外设接口的正常使用。

4、IDE方面，使用Arduino IDE编译工程源码，效率非常低。尤其后期加入“WiFi”功能接口后，如直接点击“上传”，IDE编译非常缓慢，动不动就卡死自动重启IDE，没有警告、错误提示，后面点击“编译”，工程能编译完成，但提示“Sketch uses 1144213 bytes (34%) of program storage space. Maximum is 3342336 bytes.Global variables use 288668 bytes (88%) of dynamic memory, leaving 39012 bytes for local variables. Maximum is 327680 bytes.”，再点击“上传”，程序能下载到开发板中，可开发板反复重启，无法正常运行，显然是内存不足导致。另外如果使用了Arduino IDE的串口监测，再次下载前没有手动关闭，则会下载失败，这是由于串口资源被占用，很容易被忽视，这是使用Arduino IDE开发所需要注意的。

5、尽管代码中使用了手势防抖、蜂鸣器的非阻塞控制，但是每隔1秒的方式去执行摄像头检测动作，在主循环中始终会影响灯带的实时连续点亮，因此灯带显示效果存在不流畅现象，后续待测试，增加RTOS框架优化灯带显示效果。

最后小结一下，本次活动受益匪浅，体验了时下非常火爆的AI设计流程，实现的手势识别灵敏度高，准确度良好。期待电子森林的下次“一起练”活动。
