一、项目主题与介绍
1.1 项目背景与主题选择
随着工业控制、通信设备、医疗仪器等嵌入式系统的广泛应用，系统的供电可靠性成为工程设计中的关键考量。在许多应用场景中，系统需要在主电源突然中断时能够持续运行，以完成数据保存、安全关机或应急通信等关键操作。因此，构建一套完善的备电自动切换供电保护系统具有重要的工程实用价值。
本项目选择“能量管理-电源转换”作为主题，具体实现基于LTC4040芯片的供电保护系统。该系统集成了电源路径管理、锂电池充电控制以及主备电自动切换等功能，能够在主电源失效时无缝切换至备用锂电池供电，确保负载设备的持续运行，同时通过状态输出引脚向主控系统反馈当前的工作状态。
1.2 项目目标与功能需求
本项目的主要设计目标包括以下几个方面：
主备电自动切换功能：系统需要实现主电源与备用电源之间的自动无缝切换，切换时间应满足负载设备的供电容忍度要求。根据LTC4040芯片的技术特性，切换时间可控制在微秒级别，能够满足大多数敏感负载的供电需求。
充电管理功能：系统需具备智能充电管理能力，支持对备用锂电池进行安全充电。充电过程应包含预充电、恒流充电、恒压充电等阶段，并具备过充保护、温度保护等安全机制。
状态监测与输出功能：系统需要能够实时监测并输出以下状态信息：主电源是否存在、备用电池是否处于充电状态、当前所处的充电阶段（预充电、恒流、恒压、充满等）。这些状态信息通过芯片的引脚输出，可方便地与主控系统进行对接。
供电优先级管理：系统的供电路径优先级设计为：主电源 > 备用电源；在主电源和备用电源同时存在时，负载供电优先级高于充电功能，即优先确保负载设备的供电稳定，仅在负载供电充裕的情况下才将多余功率用于充电。
二、硬件系统介绍
核心芯片是LTC4040，LTC4040是现在的ADI的一款集成式锂电池备用电源管理芯片。该芯片专门设计用于在主电源失效时提供不间断供电解决方案。LTC4040是一个完整的3.5V至5.5V供电轨道电池备份系统。它包含一个高电流升压DC/DC稳压器，以备份来自单芯锂离子或LiFePO4电池的电源。当外部电源可用时，升压调节器作为降压电池充电器反向工作。LTC4040的可调输入电流限制功能减少充电电流，以保护主电源不过载，而外部断开开关在备用期间隔离外部电源。当输入电源低于可调PFI阈值时，2.5A升压调节器将电池的功率传递到系统输出。一个可选的输入过压保护（OVP）电路保护LTC4040免受vin引脚的高压损坏。一个逻辑输入选择锂离子或LiFePO4电池选项，另外两个逻辑输入将电池充电电压编程为适合备用应用的四个级别之一。LTC4040采用低规格4mm×5mm QFN封装。
2.2 其他关键器件
备用电池：本项目选用3.7V锂电池作为备用电源，标称容量根据实际负载需求确定。锂电池具有能量密度高、自放电率低、循环寿命长等优点，是备电应用的理想选择。同时采用PH-3接口作为备电接口，兼容NTC。
输入TVS保护二极管：在主电源输入端设置TVS二极管，用于吸收瞬态电压尖峰，防止过压冲击损坏后级电路。
滤波电容：输入端和输出端配置适当容量的滤波电容，以降低电源纹波和瞬态响应阻抗。
状态指示接口：丰富的状态指示被引出。
三、方案框图与设计思路
3.1 系统方案框图
本项目的系统架构框图如下所示：
3.2 设计思路与关键决策
供电优先级实现：LTC4040内置的电源多路复用器自动实现主电源优先供电的逻辑。当主电源（IN）电压高于设定的阈值（由PFI引脚配置）时，芯片自动将IN通道切换至输出（OUT），为主负载供电；当主电源失效时，无缝切换至BAT通道，由备用锂电池供电。这一切换过程由芯片内部控制，无需外部干预。
充电优先级管理：在系统设计中，充电功能并非独立运作，而是与负载供电共享输入功率。LTC4040的充电器采用输入电流限制机制，通过ISET引脚配置最大输入电流。在实际工作中，当负载电流较大时，充电电流会自动降低，甚至暂停充电，以确保优先满足负载的供电需求。这一特性正好满足“负载供电 > 充电”的优先级要求。
主电掉电检测：主电源的掉电检测通过PFI引脚实现。该引脚用于监测输入电压是否低于设定的阈值。当输入电压低于PFI阈值时，PFO引脚输出低电平信号，通知主控系统主电源已失效，系统应做好相应准备。
四、原理图与PCB设计
4.1 原理图设计
主电源输入端保护电路
LTC4040芯片及其外围电路
锂电池接口
负载输出接口
状态输出接口（/PFO、/CHG等）
4.2 PCB设计
地平面设计：采用完整的地平面设计，确保电流回流路径最短，降低地环路干扰。
功率路径走线：主电源输入、输出以及电池连接采用较宽的走线或铜箔区域，以降低阻抗，减少压降和热损耗。
高频走线：开关电源部分的走线遵循高频电路设计原则，尽量减少环路面积，降低电磁干扰。
布局分区：将输入区、输出区、充电区进行合理分区，减少相互干扰。
整体的实物硬件连接如下：
五、测试过程与问题解决
我们本次设计的主要是个硬件模块，通过万用表、示波器、电源等常规设备就能完成基本的测试，硬件调试是项目开发中最具挑战性的环节之一（对于硬件工程师来说，达到预期目标就是胜利）。
本项目的调试工作主要包括：

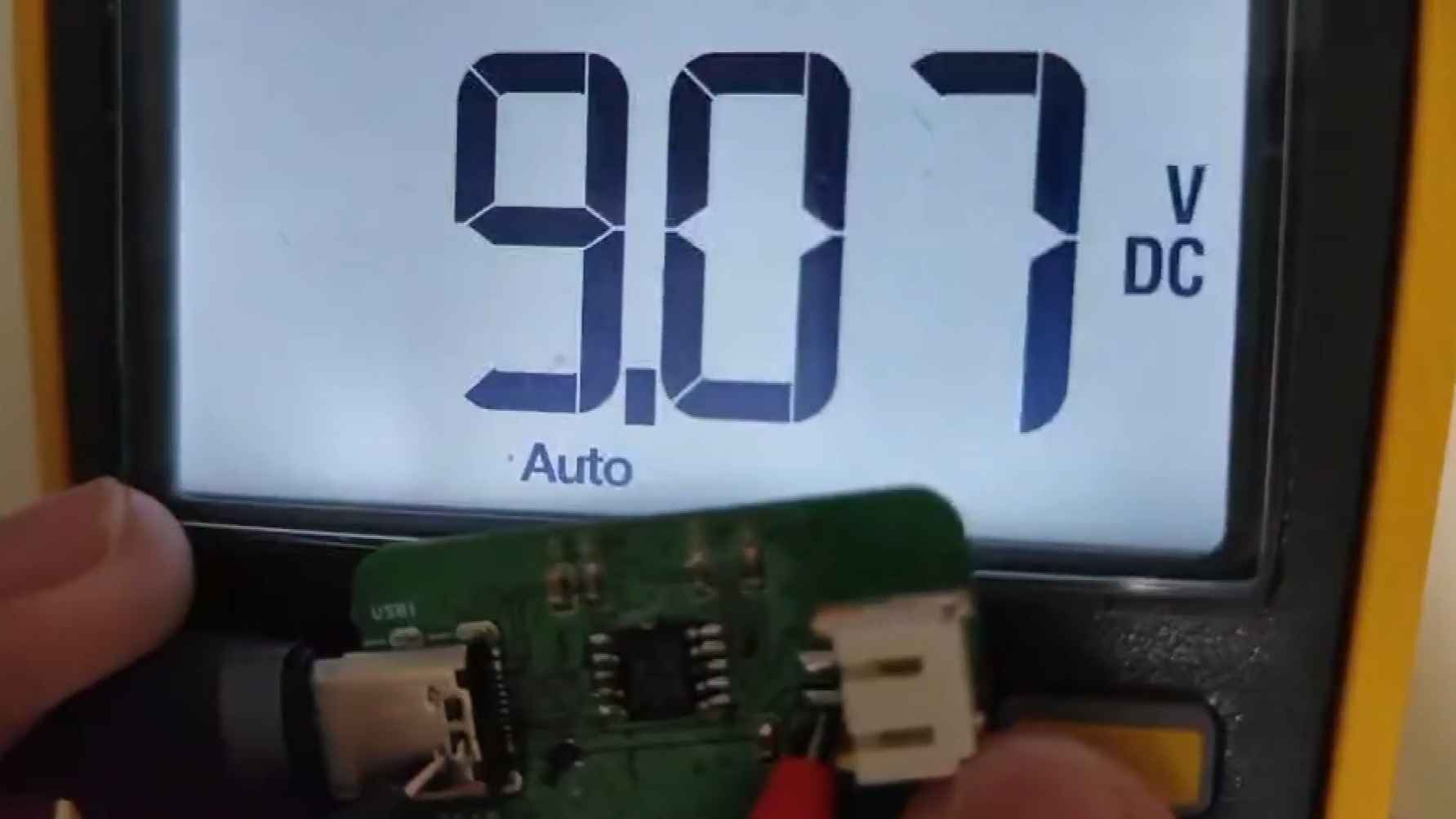

供电测试，分别通过备电，主电供电，测试系统输出，直接通过万用表进行测试，满足要求，不过是USB5V供电还是单界锂电池供电，输出正常5Ｖ；
充电测试，通过测试状态输出引脚观察判断充电状态，这个时候我们发现了一个问题，充电功能1Hz频率启动后马上停止，正常我们测得电池是3.8V应该处于持续供电的状态，难道是充电电流过大导致震荡？我们测得CHG引脚的输出如下：
这是不正常的，几乎没有进入充电状态，很棘手，通过更换电感和配置充电电流并没有解决。
通过详细的排查发现是主电掉电检测电路的设计问题，这里我们根据数据手册推荐电阻进行的配置，导致供电路径已经存在切换，也就是说PFO引脚处于不断变化的状态：
这就和我们再CHG引脚上采集的波形对上了：
在本设计中，PFI引脚的分压电阻设置使得检测电压刚好处于临界状态。当主电源电压在正常工作范围波动时，由于负载变化、输入电源本身纹波等因素，导致PFI引脚输入电压在判断阈值附近频繁波动。当PFI检测到“掉电”时，芯片切换至备电模式，负载电流由锂电池提供，输入端负载减轻，输入电压可能暂时恢复；当PFI检测到“电源恢复”时，芯片又切回主电模式，负载电流再次由主电提供，输入电压可能再次下降。这种反复切换导致了充电功能的振荡，表现出来就是1Hz的反复启停。我们修改了一下分压比例就解决了，应为PFI的比较电压是个固定的（1.19V），有电的时候分压超过这个电压就行。
主备电切换测试：这个时候我们需要通过连接主备电，然后拔掉主电，观察PFO的输出，当拔掉USB供电后，波形如下：
主电正常时：/PFO = 高电平，/CHG 反映充电状态
主电失效时：/PFO = 低电平，通知主控系统
充电进行中：/CHG = 低电平
充电完成：/CHG = 高电平
六、心得体会
通过本次基于LTC4040的备电保护系统项目，调试过程也让我对芯片有了新的认识，获得了诸多宝贵经验。
充分理解芯片手册是硬件设计的基础，在项目初期，我花费了大量时间仔细研读LTC4040的数据手册和应用笔记。数据手册中关于PFI阈值、充电参数计算、布局布线建议等内容对设计起到了关键的指导作用。硬件设计与软件编程不同，芯片的电气特性往往是设计成败的关键，只有充分理解芯片的工作原理和限制条件，才能设计出稳定可靠的硬件系统。但是为了加快设计速度还是有些地方理解不到位，导致后续调试问题出现。PCB设计直接影响产品成败：本次项目让我深刻体会到PCB设计的重要性。合理的布局分区、正确的走线宽度、完整的地平面、恰当的滤波设计，这些看似简单的原则往往决定了硬件系统能否稳定工作。特别是对于电源类的设计，PCB布局的每一个细节都可能影响性能和可靠性。
调试需要系统化的方法论，遇到充电1Hz振荡问题时，我采用了排除法和信号追踪的方法逐步排查。从电源输入到芯片外围，从硬件连接到软件配置，一步步缩小问题范围，最终定位到PFI检测电路的设计缺陷。这个过程让我认识到，硬件调试需要有耐心、有方法，不能期望一蹴而就。
本项目成功实现了一套基于LTC4040的供电保护系统，该系统具备主备电自动切换、智能充电管理、状态监测输出等功能，能够有效提升负载设备的供电可靠性。在项目实施过程中，我深刻体会到硬件设计需要严谨的态度、系统的思维和扎实的基础知识。从芯片选型、原理图设计到PCB布局，再到调试验证，每一个环节都需要精心对待。解决问题需要从现象出发，逐步深入分析问题的根本原因。这个过程不仅提升了我的问题解决能力，也让我对LTC4040芯片的工作原理有了更深入的理解。
