一、主题与项目介绍
1.1 能量管理——锂电池精准监测
在当今快速发展的智能设备时代，锂电池作为核心储能单元，其性能的精确监测与管理直接关系到设备的续航能力、使用寿命和安全性。传统的电池电量估算方法往往存在精度低、算法复杂等缺陷，难以满足现代智能设备对精确能量管理的需求。无论是消费电子产品、工业物联网设备还是便携式医疗仪器，如何实时、准确地掌握电池的“健康状态”，已成为系统设计中不可或缺的部分。
本次的设计以能量管理为核心主题，设计并实现了一款基于ADI公司MAX17055芯片的锂电池电量采集模块。该模块能够实时、准确地获取锂电池的关键参数信息，包括剩余电量、电池电压、充放电电流、预计使用时间等，为系统级的能量管理策略提供可靠的数据支撑。
1.2 项目目标与技术路线
本项目的核心目标是构建一个高精度、低功耗、易集成的锂电池电量采集模块。在技术路线上，我们选择了ADI公司的MAX17055作为核心芯片，这是因为该芯片集成了Maxim专利的ModelGauge m5算法，能够在不依赖电池放电曲线的情况下实现高精度电量估算，大大简化了软件算法的复杂度。同时，我们采用低边电流采样方案，通过10mΩ精密检测电阻实现充放电电流的精确测量，配合ESP32主控实现数据的采集、处理与显示。
二、硬件系统介绍
2.1 核心芯片——MAX17055ETB+T
MAX17055是ADI公司（原Maxim Integrated）推出的一款超低功耗锂离子/锂聚合物电池燃料计量IC，专为便携式设备和物联网应用设计。该芯片集成了先进的电量估算算法和精密的模拟前端电路，仅需极少的外围元件即可实现完整的电池管理系统功能。MAX17055采用ModelGauge m5算法，这一专利技术融合了电压-Based方法和库仑计数法的优点，能够自动补偿电池老化、温度变化等因素带来的估算误差。芯片的工作电流仅为7μA（典型值），休眠电流更是低至0.5μA，这对于追求极致低功耗的可穿戴设备和电池供电应用而言至关重要。通信接口方面，MAX17055支持400kHz的快速I2C接口，可与市面上主流的微控制器无缝对接。此外，该芯片还提供可配置的Alert中断功能和外部温度传感器接口，进一步增强了系统的灵活性。
2.2 关键外围器件
电流检测电阻（RSENSE）：选用10mΩ（0.01Ω）的低阻值精密电阻，采用低边采样方式连接于电池负极与系统地之间。选择10mΩ这一阻值是经过权衡的结果：阻值越大，电流测量分辨率越高，但随之而来的功耗也越大；阻值过小则会降低测量精度。经过计算，10mΩ在最大放电电流2A时产生的压降仅为20mV，对系统效率的影响可以忽略不计（电池负极和地不在同一网络），同时还能提供足够的电压分辨率供MAX17055进行高精度电流检测。
去耦与滤波电容选用C1和C2两个电容，靠近芯片电源引脚放置，为芯片提供稳定的电源供应并滤除高频噪声。在PCB布局上，我们特别强调了去耦电容的摆放位置，确保电容的电源引脚到芯片电源引脚的走线尽可能短，以最大化去耦效果。
2.3 接口设计
电池接口采用3-pin设计，定义了PK+（电池正极与电压采样）、AIN（辅助电压测量输入）、CSP（电流采样回路，PK-）。这种设计遵循了低边电流采样的标准接法，同时预留了AIN引脚以支持更复杂的电压检测需求。
系统输出接口负责将经过电流检测后的电源输出到负载端，典型应用是连接到后级系统的电源输入。
通信接口采用5-pin设计，包含了SDA（数据线）、SCL（时钟线）、ALRT（alert中断输出）、GND以及VIO（逻辑电平参考）等信号。其中ALRT引脚可配置为低电量告警、过压/欠压告警等功能输出，大大增强了系统的可配置性和实用性。
三、方案框图与设计思路
MAX17055负责采集电池电压、电流等参数。电池电压通过BATT引脚直接输入芯片内部的高精度ADC进行采样；电流则通过CSP和CSN引脚检测10mΩ采样电阻两端的压降来实现，芯片内部集成的电流检测放大器将这一微弱信号放大至适合ADC采样的范围；温度监测则利用内置的温度传感器或外接NTC热敏电阻实现。
我们本次验证采用Arduino R4 WiFi作为主控平台进行快速驱动，并通过串口打印数据。
四、原理图与PCB设计分析
4.1 原理图设计详解
电池正极通过PK+信号进入模块，首先连接到MAX17055的BATT引脚作为电压采样输入。电源引脚VCC附近放置了C1和C2两个去耦电容。信号采集电路是原理图的核心部分。电流检测采用低边采样方案，电池负极依次经过10mΩ精密检测电阻（R2）和CSP引脚后连接到系统地。MAX17055通过检测CSP引脚相对于GND的电压，结合内部预设的采样电阻阻值，计算出实际的充放电电流。这种低边采样的最大优势在于可以简化系统地的设计，因为负载的地电位与电池地电位在采样电阻两侧是等电位的。AIN为预留的电池NTC采集接口。I2C接口由SDA和SCL两条信号线组成，通过R3和R4两个上拉电阻（4.7kΩ）拉到VIO电平。ALERT引脚作为可编程中断输出，可连接到主控的GPIO引脚实现告警功能。

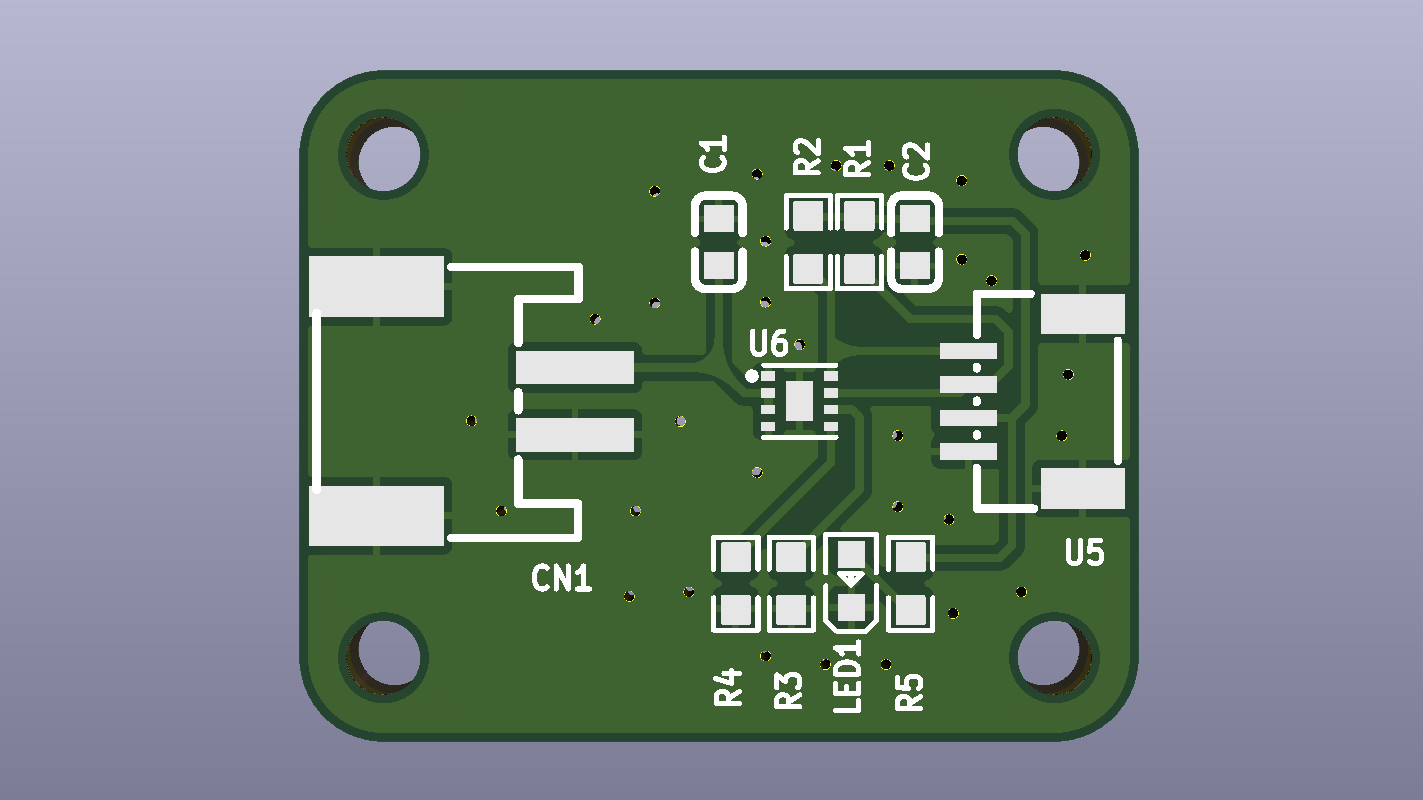

绘制的PCB如下：

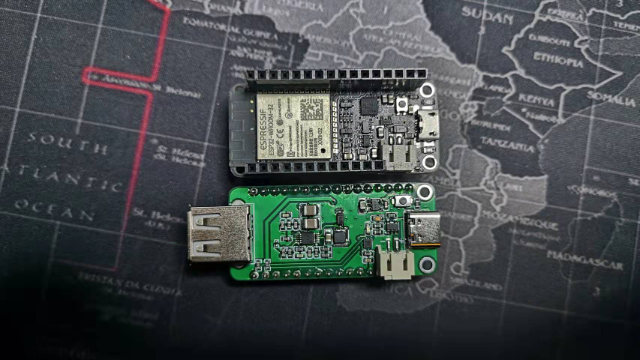

焊接实物效果如下：
五、调试软件与实现
本模块的调试工作是在Arduino生态下完成的，采用了Arduino R4 WiFi开发板作为主控平台。Arduino R4 WiFi基于瑞萨电子的RA4M1微控制器，运行主频达48MHz，配备256KB Flash和32KB SRAM，内置WiFi功能（基于ESP32-S3-MINI模块），非常适合需要无线连接能力的IoT应用。在软件库的选择上，我们参考了GitHub上MAX17055的通用驱动库。驱动提供了完整的I2C通信封装、寄存器读写函数以及电池参数的读取接口。我们只需调用相应的API即可获取电量、电压、电流等数值，无需深入了解I2C通信的底层细节。实际上在arduinoIDE中也能搜到有关MAX17055的库，不过通信没有成功，才重新找的驱动库。
调试过程中，我们使用了Arduino IDE的串口监视器作为主要的调试输出窗口，实时显示从MAX17055读取的各项参数。
软件流程设计：
关键代码片段：
核心代码主要包括电池参数配置：
sensor.setResistSensor(0.01);
sensor.setCapacity(2600);
然后是循环采集打印代码：
void loop() {
Serial.println("Using the 'Get' functions \n");
Serial.println("Get Capacity");
float capacity = sensor.getCapacity();
Serial.print("Capacity of plugged in battery is: ");
Serial.print(capacity, 4);
Serial.println(" mAH ");
delay(100);
Serial.println("Get Resist Sensor");
float resistSensorValue = sensor.getResistSensor();
Serial.print("Resist sensor value is: ");
Serial.print(resistSensorValue, 4);
Serial.println(" ohm ");
delay(100);
Serial.println("Get State of Charge");
float SOC = sensor.getSOC();
Serial.print("State of Charge value is: %");
Serial.println(SOC, 4);
Serial.println("");
delay(100);
Serial.println("Get instantaneous voltage");
float voltage = sensor.getInstantaneousVoltage();
Serial.print("Instantaneous Voltage is: ");
Serial.print(voltage, 4);
Serial.println(" V ");
delay(100);
Serial.println("Get instantaneous current");
float current = sensor.getInstantaneousCurrent();
Serial.print("Instantaneous Current is: ");
Serial.print(current, 4);
Serial.println(" mA ");
delay(100);
Serial.println("Get time to empty");
float TTE = sensor.getTimeToEmpty();
Serial.print("Time to empty is: ");
Serial.print(TTE, 4);
Serial.println(" Hours \n");
delay(5000);
}
六、硬件功能验证与展示
整体的引荐连接效果图如下：
在初期我们先测量的电池的电压：
然后启动软件调试后可以看到如下的串口打印：
电压的大小是准确的，电池电量的显示也是相对准确的，就是电流比较飘。
七、心得体会与建议
通过本次MAX17055电量采集模块的设计与实现，在这方面积累了宝贵的经验。电量监测只是能量管理的冰山一角。一个完整的能量管理系统还需要包括：电池充电管理、动态功率调节等多个层面。本项目成功设计并实现了一款基于MAX17055的锂电池电量采集模块，该模块能够实时、准确地监测电池的电压、电流、电量和温度等关键参数，为能量管理系统提供了可靠的数据基础，可以说基本目标已经实现了。
