任务介绍

本次任务的核心目标是设计一款紧凑的锂电池保护模块，我们采用之前设计的尺寸大小。该款模块要求IIC接口进行交互，主要一款锂电池监控芯片，最主要的要求在得捷官网上可售的，我们浏览的搜索电源管理IC的电源监控芯片，其中满足要求的芯片也很多。具体的任务要求如下：

设计一个具备I2C通信接口的锂电池保护板：

可读取电池电压、温度、实际电量、充放电状态；

支持软件配置保护参数；

PCB尺寸建议控制在25mm×20mm范围内；

主要器件：需在DigiKey官网上有货且正常售卖；

模块介绍

本次设计的锂电池保护模块是基于MAX17048设计的，MAX17048G+T10是Maxim Integrated（现属ADI）推出的ModelGauge™ m5算法系列单节锂电池电量计芯片，采用I²C接口实现高精度电池状态监测。其核心功能包括：通过ModelGauge™ m5算法结合电压模型与阻抗跟踪技术，无需外部检流电阻即可实时估算电池剩余电量（SOC）和满充容量（FCC），典型工作电流仅7μA，休眠模式下电流低于1μA。该芯片支持-20℃~70℃工作温度范围，采用8引脚TDFN封装（2mm×2mm），适用于便携式设备对空间和功耗敏感的场景。其创新性在于免学习设计，消除了传统电量计所需的充放电校准周期，同时内置温度补偿和电池老化模型，在复杂工况下仍能保持高精度。

MAX17048G+T10芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/analog-devices-inc-maxim-integrated/MAX17048G-T10/3758921

原理图和PCB模块介绍

原理图

PCB

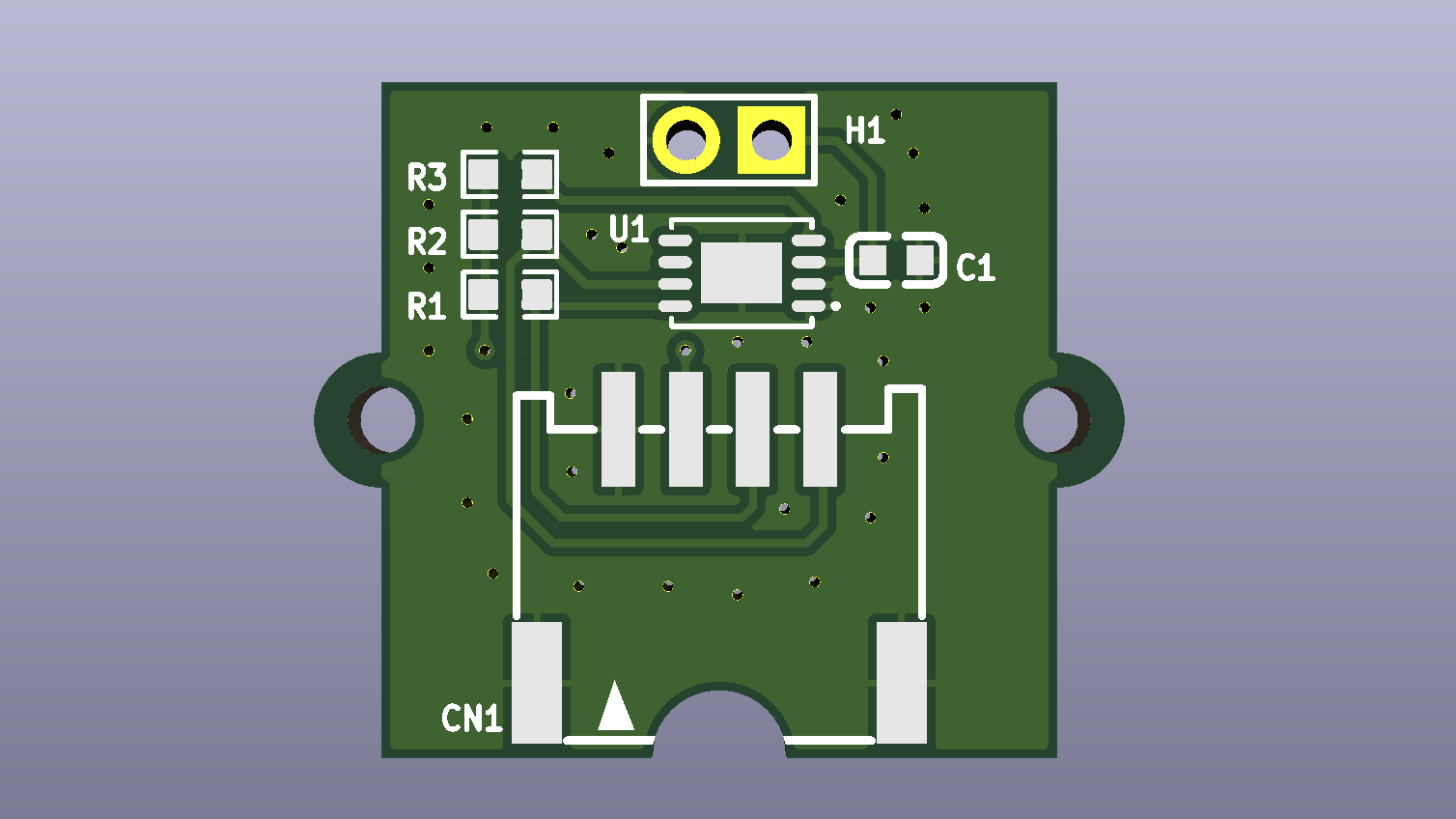

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

电池接口：

电池接口：

板上设置及标识

eZ-PLM上新建物料和项目的截图

我们使用了eZ-PLM系统进行项目管理，上传了自己的工程文件，每次上传都会要求修改保存记录各个版本，也可随时查阅。物料管理，项目管理，BOM自动提取，还是非常的方便的。

物料添加展示图

项目详情图

心得体会

本次的任务是锂电池保护模块，我们参看了不少的demo设计，最好选择了这款芯片，实际上也是应用比较多的芯片，根据数据手册进行外部引脚的基本配置。
