任务介绍

本次任务属于Make Blocks第五期的任务四，有很多的分任务进行选择，我们本次选择的是任务四，要求设计一款锂电池保护板模块，具体任务要求如下：

可读取电池电压、温度、实际电量、充放电状态

支持软件配置保护参数

PCB尺寸建议控制在25mm×20mm范围内

主要器件：需在DigiKey官网上有货且正常售卖

本次用的是LC709203，打开得捷官网，搜索LC709203，同类产品也是挺多的，不过这个引脚比较合适。

模块介绍

我们本次设计的是锂电池保护板模块，主要接口参考Grove的适配的接口。该锂电池保护板模块旨在通过接口实现电池状态采集。LC709203FQH-04TWG是一款由安森美推出的单节锂离子/聚合物电池电量计芯片，采用HG-CVR（高精度电压-电流-温度-时间综合算法）技术，无需外接检测电阻即可实现高精度的电池剩余电量（RSOC）测量‌。该芯片通过I²C接口与主控MCU通信，支持-40℃至+85℃的工业级工作温度范围，适用于便携式设备、医疗仪器及工业控制等场景‌。其核心优势在于通过算法补偿电池老化、温度波动及负载变化对测量精度的影响，RSOC误差可控制在±3%以内‌。芯片采用小型化封装，典型应用电路仅需少量外围元件，包括滤波电容和热敏电阻‌。其内部集成12位ADC用于电压/温度采样，支持电池电压（0.5V-4.5V）和温度（-40℃至+125℃）的实时监测‌。通过I²C接口可读取包括RSOC、电压、温度、健康状态（SOH）等关键参数，通信协议兼容标准模式（100kHz）和快速模式（400kHz）‌。该芯片提供多重保护功能，如过压/欠压保护、短路保护和过温保护（OTP），并通过内部LDO稳压器实现低功耗待机（典型值1μA）‌。

LC709203FQH-04TWG芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/onsemi/LC709203FQH-04TWG/4847846

原理图和PCB模块介绍

原理图

PCB

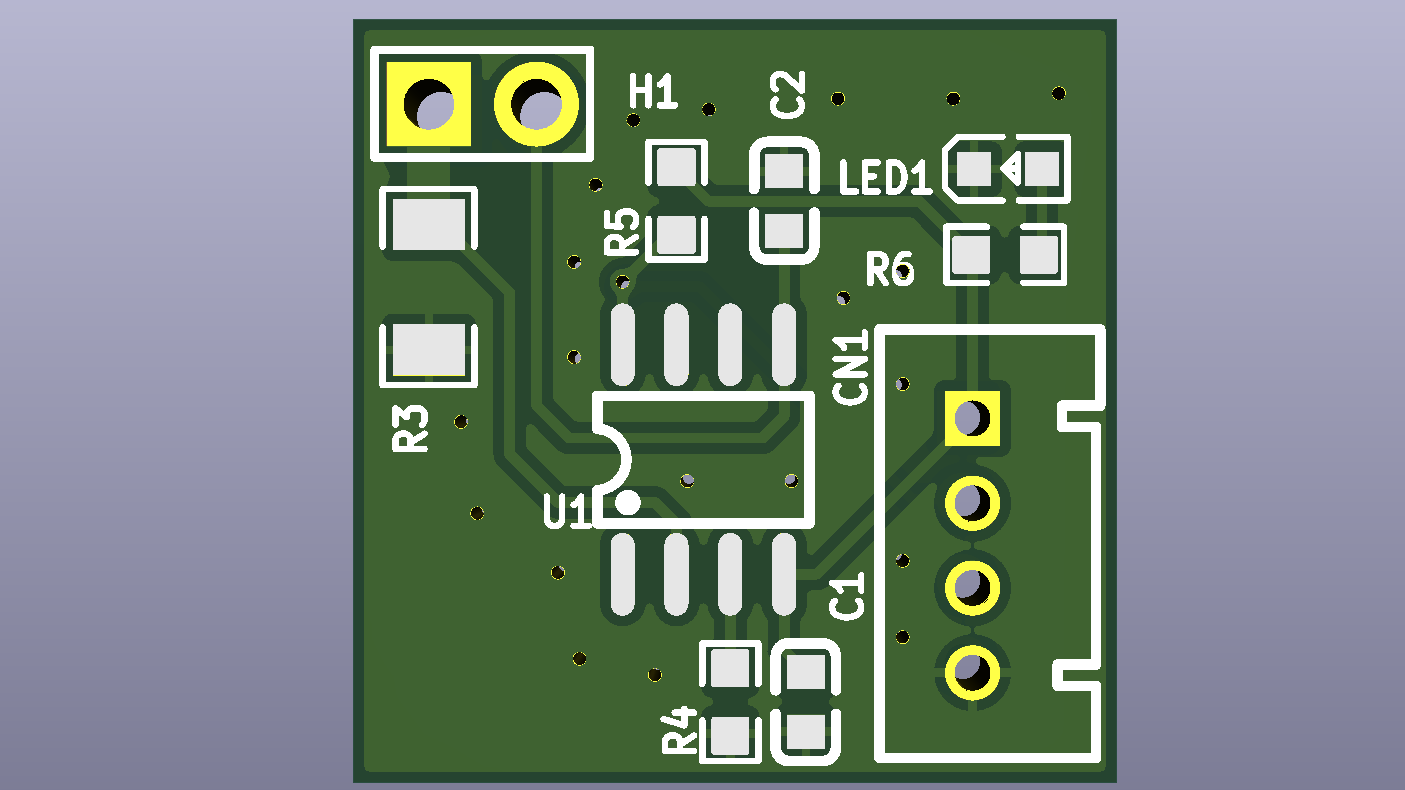

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

通信接口

电池接口：

eZ-PLM上新建物料和项目的截图

借助eZ-PLM系统，通过上传工程文件可以自动获取BOM信息，实现版本的无缝管理和高效记录机制，确保了所有文档的可追溯性和即时查阅性。此外，该系统还提供了手动补充缺失物料信息的功能，进一步增强了资料查阅的完整性和准确性。

物料添加展示图

项目详情图

心得体会

本次模块是比较实用的模块，可以通过IIC接口获取数据，电池监控芯片还是挺多的，用到的技术也有所不同，选择合适的的芯片来练手很关键，趁着这次活动可以体验一下更优秀的芯片，感谢活动的成功举办。
