任务介绍

Make Blocks第五期任务我们这次选择的是智能电池保护板模块，看了一下得捷上的相关芯片并结合demo模块，我们选择了一个相对已经存在很久的一款芯片，成熟非常的重要，我们根据标准结构版型进行设计。

模块介绍

本次设计的模块是基于基于DS2438的智能电池保护板模块，感觉这个芯片存在这么久还在正常出售，说明其还是很有市场和价值的。DS2438是Maxim Integrated（原Dallas Semiconductor）推出的一款智能电池监测芯片，专为便携式设备、电动车及工业电池管理系统设计，集成了温度传感、电压/电流检测、电量计量及数据存储功能，通过单总线（1-Wire）接口实现高效通信。其核心特性包括：内置10位A/D转换器，支持0-10V电压测量（分辨率10mV）和-55°C至+125°C温度检测（分辨率0.03125°C），集成电流累加器可精确计算充放电电量，避免传统检测方法导致的过充/过放问题。芯片采用64位唯一序列号标识，配备40字节非易失性EEPROM存储电池参数（如化学特性、容量、组装日期等），工作电压范围2.4V-10.0V，适用于-40°C至+85°C环境MCP_3]^。典型应用电路需连接VSENS±（电流检测）、VAD（电压输入）、VDD（电源）及DQ（数据线）引脚，通过分压电阻网络可扩展至高压电池组（>10V）监测，同时需ESD保护和噪声抑制设计。在电动车蓄电池管理中，DS2438与单片机（如ATmega16L）协同工作，实现多节电池同步监测、剩余电量显示及充放电过程控制，显著提升电池寿命和维护效率。此外，其低功耗特性使其适用于涡街流量计等工业设备的电池状态监测，当电量低于阈值时触发GSM报警。

DS2438AZ+芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/analog-devices-inc-maxim-integrated/DS2438AZ/1017688

原理图和PCB模块介绍

原理图

PCB

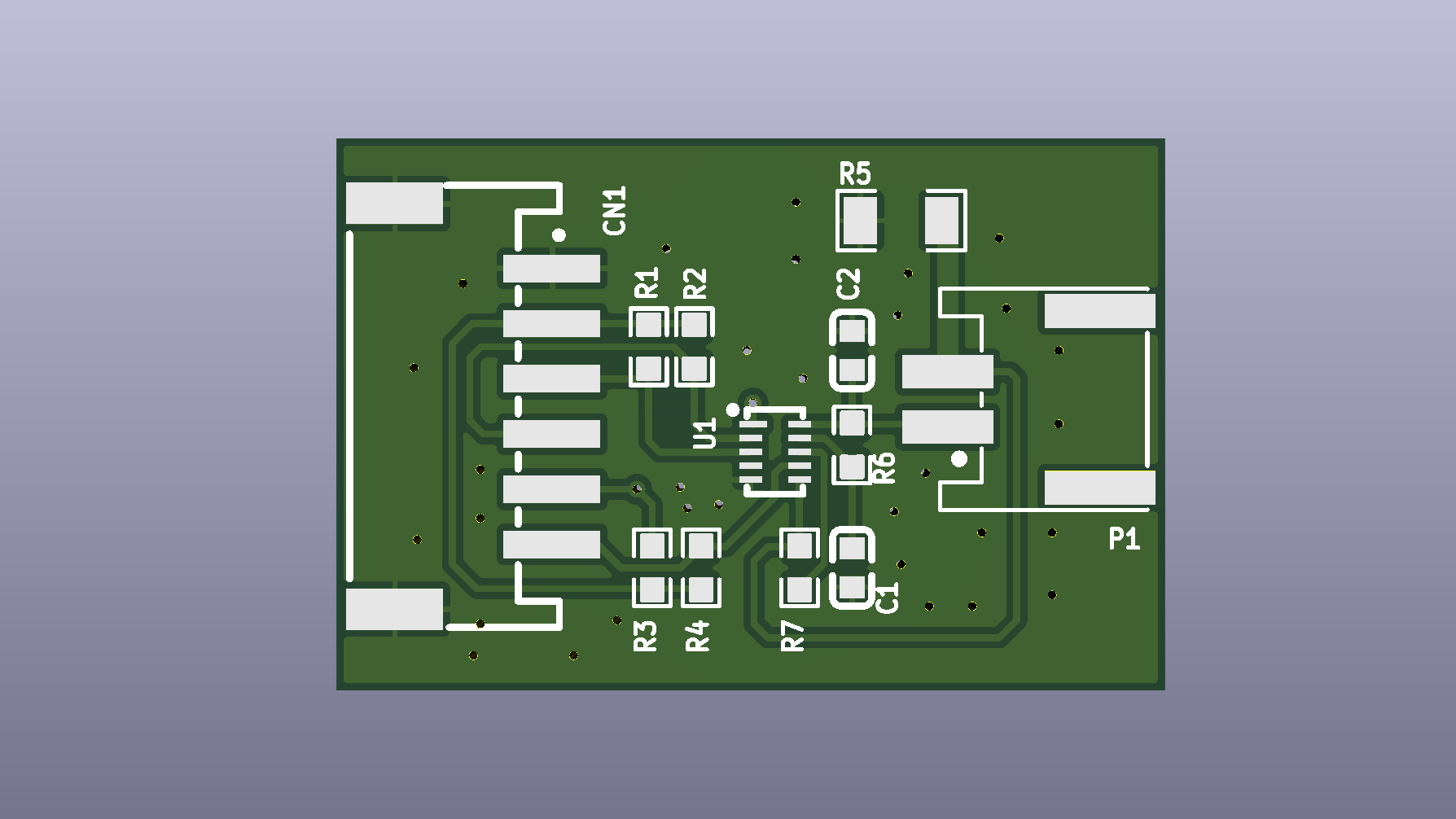

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

CN1：

H1：

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

物料添加展示图

项目详情图

心得体会

本次的主题是电源管理和电池管理，电池的状态将影响整个供电系统。本次设计参考了demo设计，选择了一个封装常见，引脚很少，上市很早的成熟芯片，整体设计也会比较简单难度，接口相对来说也比较简单。感谢论坛和得捷对本次活动的大力支持，不断的让工程师接触更多的新知识。
