任务介绍

本次任务的核心目标是开发一款尺寸严格限制在25mm × 20mm以内的智能电池保护板。可读取电池电压、温度、实际电量、充放电状态，还要支持软件配置保护参数。所有主要元器件均可在DigiKey官网上找到，确保设计的可实现性和可靠性。

模块介绍

本智能电池保护板最重要的是可以监测电池的状态，这里选用的是STC3115AIQT芯片，STC3115AIQT是意法半导体（STMicroelectronics）推出的一款专为电池电量监测设计的硬件计量芯片，其核心功能在于通过多维度数据采集与算法融合实现高精度电量估算。该芯片采用库仑计数法（Coulomb Counting）作为基础计量原理，通过实时监测流入/流出电池的电流积分，结合内置高精度模数转换器（ADC）对电池端电压的测量，构建动态的电荷量模型。其独特之处在于整合了温度补偿机制——内置温度传感器可实时检测电池环境温度，并根据温度特性曲线自动修正电压-电量关系参数，显著提升锂离子电池在宽温域下的SOC（State-of-Charge）估算精度。此外，芯片支持可编程报警阈值设置，当检测到SOC低于预设值或电池电压异常时，通过ALARM引脚触发硬件中断，为系统提供快速响应机制。这种硬件级集成设计使得STC3115AIQT在无需外部MCU干预的情况下，即可独立完成从数据采集到状态评估的全流程，特别适用于对功耗敏感的便携式设备。硬件协同机制使得STC3115AIQT在典型应用场景下可实现98%以上的SOC估算准确度，且功耗控制在15μA的极低水平，显著延长了终端设备的续航时间。。

STC3115AIQT芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/stmicroelectronics/STC3115AIQT/5043066

原理图和PCB模块介绍

原理图

PCB

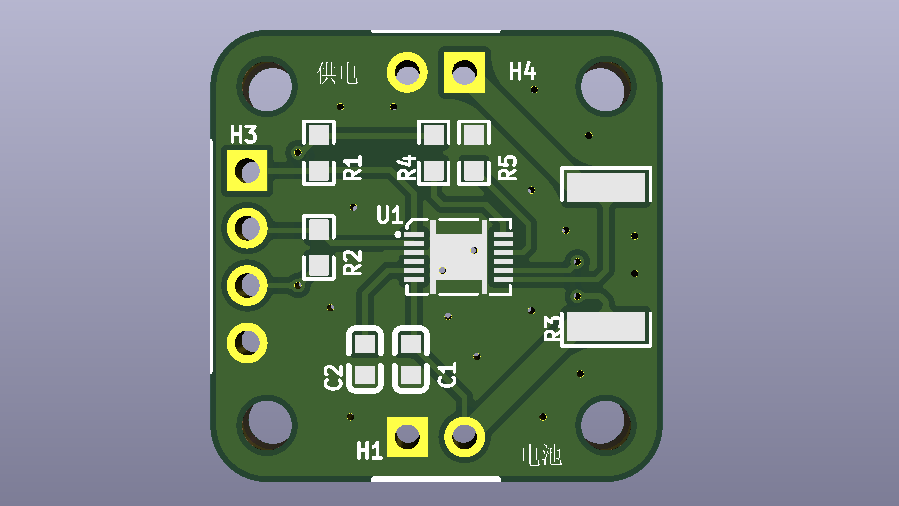

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

通信接口：

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

物料添加展示图

项目详情图

心得体会

这次设计的模块是一个智能电池保护板，我们可以通过IIC进行设置和状态获取，当然了得捷上也有很多同类型的电池监控芯片，这个是ST的对于我来说就优先选择了，可以根据自己的设计进行选择，在得捷上快速筛选，快速锁定目标，分门别类非常清晰，购物体验非常好，希望更多的人加入本次的活动。
