一：项目介绍

使用keil mdk5.43版本实现NXP FRDM-MCXA346开发板的串口输出功能，简单介绍在环境安装过程中遇到的问题，及其解决办法。

二：环境搭建：

由于对keil 的开发环境比较熟悉，就和大家分享一下开发的过程；

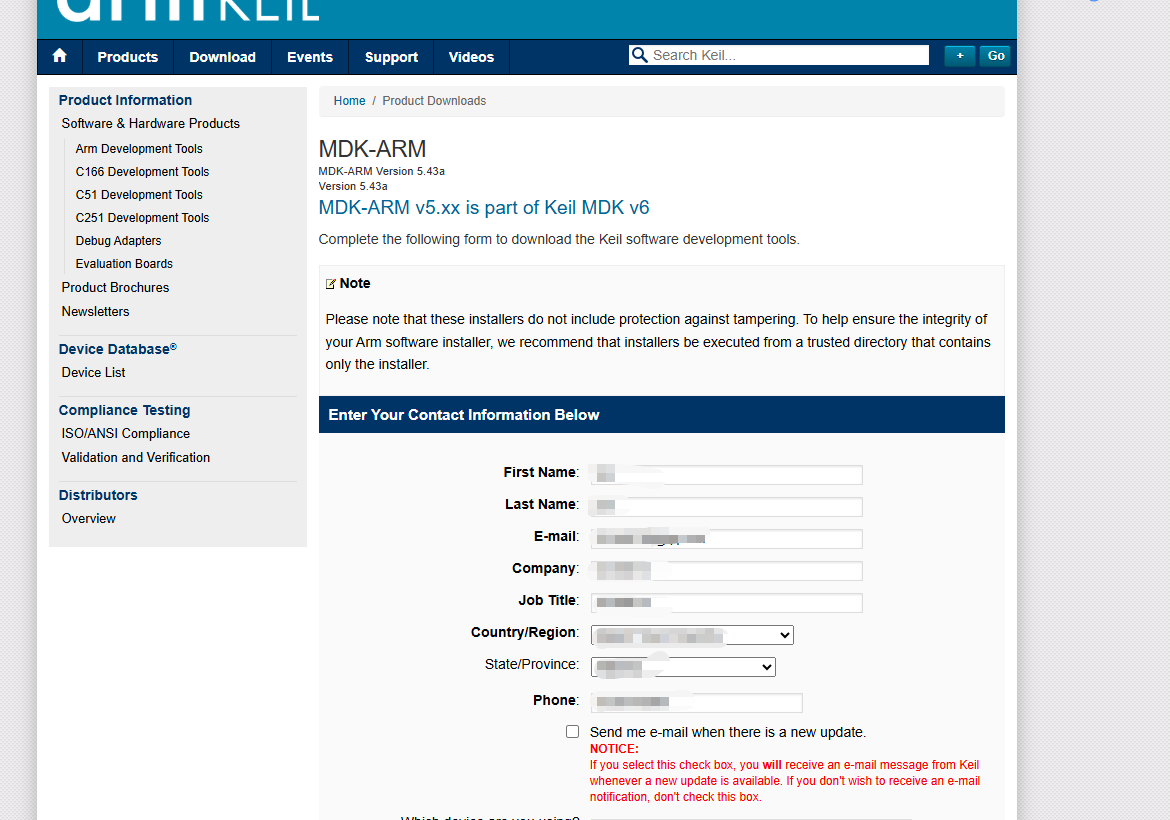

软件下载网址如下所示：

https://www.keil.com/demo/eval/arm.htm

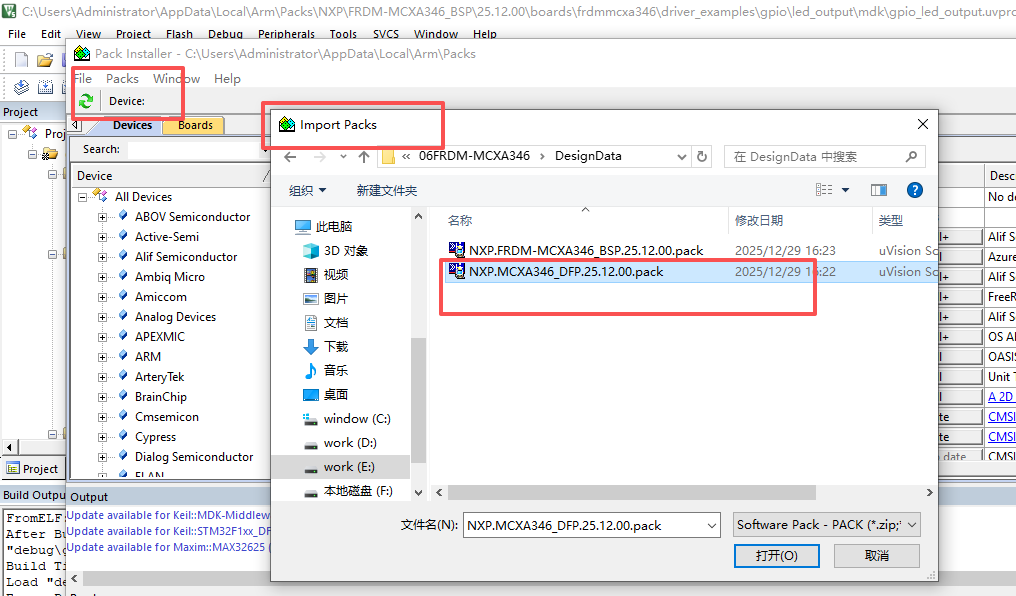

我使用的是最新的版本5.43a，没想到的是最新的版本，刚刚安装NXP的SDK包，就提示安装不上，当时上网查看，说的是新版本的keil，取消了直接安装的功能，可以使用在线安装，不过没有科学上网的情况下，还是比较麻烦的。后来上网查才知道，原来keil的支持包是支持导入的。方法如下图所示：

依次点击图中的按钮，然后等待安装完成就可以了。

三：NXP FRDM-MCXA346开发板介绍

3.1 开发板介绍：

FRDM-MCXA346板是一个基于NXPMCXA346微控制器(MCU)的解约和评估平台。MCXA346MCU是一款适用于工业和消费物联网(loT)应用的低功耗微控制器。它配备了一个Arm Cortex-M33核心，最高可达180MHz。它支持工业通信协议、无刷直流(BLDC)电机/永磁同步电机(PMSM)控制，以及集成传感器接口(MIPI-13C、I2C和SPI)该兼容Arduino板 (Arduino UNO R3和Arduino A4/A5)、电机控制板 (FRDM-MC-LVBLDC和FRDM-MCC-LVPMSM)、Mikroe点击板和Pmod板。它可以与多种开发工具一起使用，包括NXPMCUXKpresso IDE、IAR Embedded Workbench和Arm Keil MDK。该无铅且符合RoHS标准。

为了调试MCXA346微控制器，FRDM-MCXA346板会使用一个板载(OB)调试探针一-MCU-LinkOB，该探针基于另一款恩智浦微控制器:LPC55S16。为方便起见，在本文件中某些地方，MCXA346微控制器和LPC55S16微控制器分别被简称为“目标微控制器”和“调试器微控制器”

本文件提供了关于FRDM-MMCXA346开发板接口、电源供应和时钟的详细信息，连接器、跳线、按钮、LED和MCL-Link OB

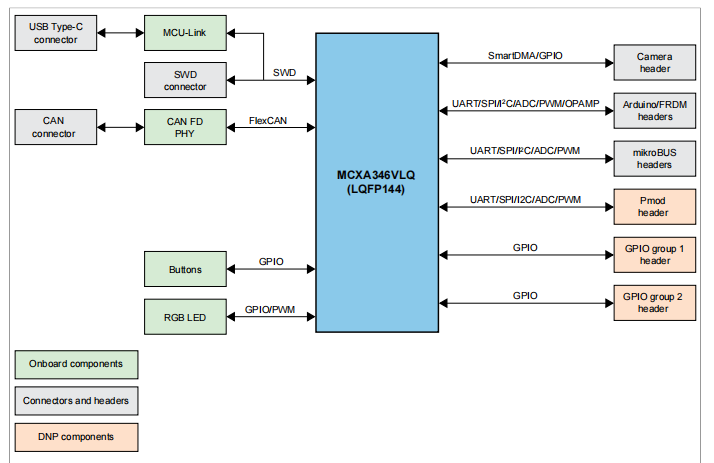

3.2 板载资源介绍

MCX A346 Arm® Cortex®-M33内核，运行频率高达180MHz，1MB闪存，256KB RAM，带8KB的纠错码（ECC）

拥有双FlexPWM、4组16位ADC、专用MAU数学加速器以及SmartDMA

高速通用串行总线（HS USB）Type-C连接器（板载MCU-Link调试器），支持CAN/I3C/SPI/I²C/UART连接器（Arduino、PMOD/mikroBUS、DNP）

带有CMSIS-DAP的板载MCU-Link调试器，JTAG/SWD连接器

兼容Arduino、mikroBUS、Pmod多种生态

适合：工业自动化、电机控制、IoT边缘计算

四：硬件介绍

4.1 用户指示灯

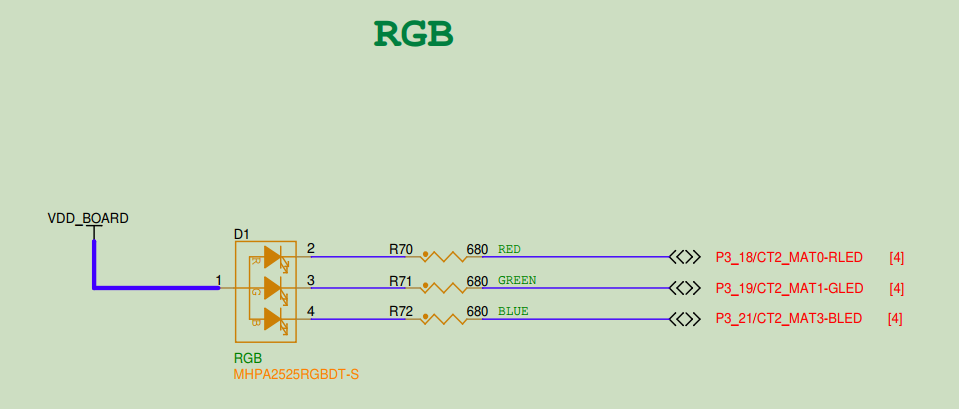

如图所示：开发板内置一个RGB的三色灯：

红色：P3_18

绿色：P3_19

蓝色：P3_21

这样我们可以直接操作对应的GPIO口就可以实现三色灯。

4.2 串口的知识

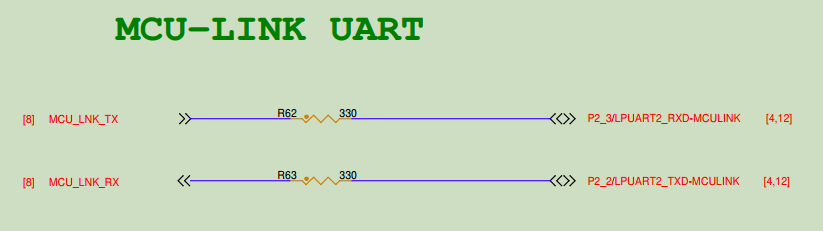

如图所示，开发板使用低功耗的串口2与调试器的串口相连接，我们在调试的时候，可以使用重映射的功能，将printf函数映射串口2输出就可以了。

五:软件代码

5.1 用户指示灯初始化：

宏定义一些GPIO口：

#define LED_GREEN_ON() \
    GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_GREEN_GPIO_PIN, LOGIC_LED_ON)  /*!< Turn on target LED_GREEN */
#define LED_GREEN_OFF() \
    GPIO_PinWrite(BOARD_LED_RED_GPIO, BOARD_LED_GREEN_GPIO_PIN, LOGIC_LED_OFF) /*!< Turn off target LED_GREEN */
#define LED_GREEN_TOGGLE() \
    GPIO_PortToggle(BOARD_LED_GREEN_GPIO, 1U << BOARD_LED_GREEN_GPIO_PIN)      /*!< Toggle on target LED_GREEN */

将所使用的的三个GPIO口进行初始化

GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED_GPIO_PIN, &led_config);
GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED2_GPIO_PIN, &led_config);
GPIO_PinInit(BOARD_LED_GPIO, BOARD_LED3_GPIO_PIN, &led_config);

默认将GPIO口的电平拉高；

    LED_GREEN_OFF();
    LED_RED_OFF() ;
    LED_BLUE_OFF();

5.2 串口2输出函数：

初始化串口2的参数

void BOARD_InitDebugConsole(void)
{
    /* attach 12 MHz clock to FLEXCOMM0 (debug console) */
    CLOCK_SetClockDiv(kCLOCK_DivLPUART2, 1u);
    CLOCK_AttachClk(BOARD_DEBUG_UART_CLK_ATTACH);

    RESET_PeripheralReset(BOARD_DEBUG_UART_RST);

    DbgConsole_Init(BOARD_DEBUG_UART_INSTANCE, BOARD_DEBUG_UART_BAUDRATE, BOARD_DEBUG_UART_TYPE,
                    BOARD_DEBUG_UART_CLK_FREQ);
}

5.3 主程序如下：

    LED_RED_ON() ;
    LED_GREEN_OFF() ;
    LED_BLUE_OFF();
    delay();
    LED_RED_OFF() ;
    LED_GREEN_ON() ;
    LED_BLUE_OFF();
    delay();
    LED_RED_OFF() ;
    LED_GREEN_OFF() ;
    LED_BLUE_ON();
    delay();
    PRINTF("HELLO,DigiKey Funpak 5-1.\r\n");

实验现象：将程序下载到开发板后，实现RGB三色灯的闪烁过程，同时串口输出固定的字符串；

六：实物验证：

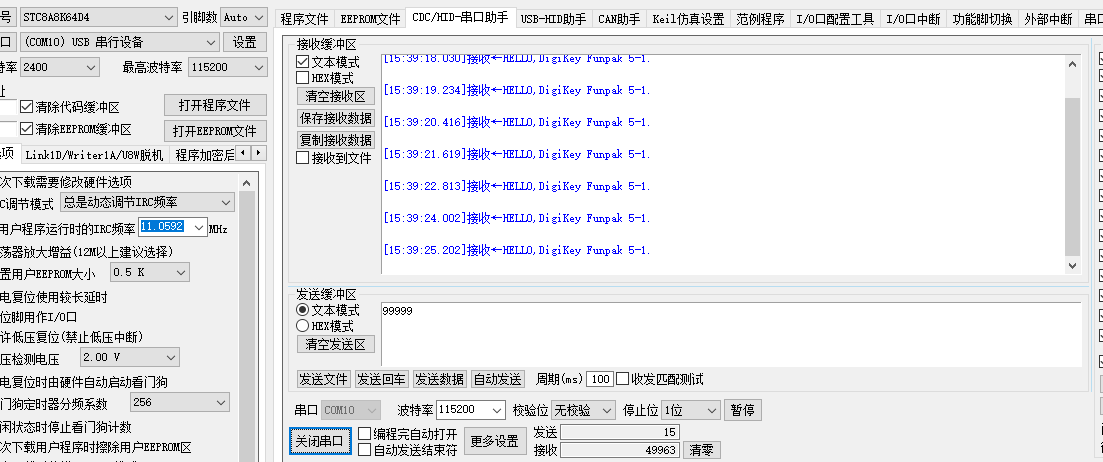

6.1 串口接收如下所示：

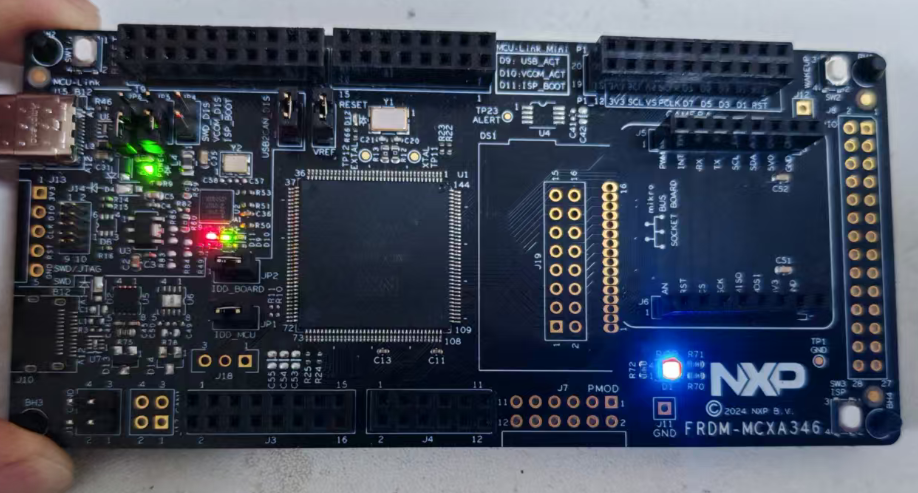

6.2 实物点亮图如下所示：

七：感想

感谢电子森林联合得捷举办的funpack活动，让自己工作之余对nxp的软件开发积累了宝贵的经验。在刚刚接触的时候，对nxp的芯片知识了解的很少，本来打算使用nxp官方的ide进行编程，不过在安装的时候遇到了一些问题，为了也是在过年的时候，在家里进行的学习，开发。比如：高版本的keil安装pack包，软件下载过程；后来也是在网上找到的资料才可以正常的烧录和调试。

最后再次感谢举办本次活动的电子森林和得捷的赞助商。
