1项目介绍

本次项目是参与硬禾科技联合DigiKey发起的Funpack第五季第1期活动的任务1——串口通信基础题，核心目标为基于NXP FRDM-MCXA346开发板的UART外设，实现指定字符串“Hello, DigiKey Funpack 5-1”的串口输出，并通过电脑端串口助手完成功能验证。

UART作为通用异步收发传输器，是嵌入式开发中最基础、最常用的通信方式，广泛应用于设备的调试、数据交互等场景。本次项目看似简单，实则是对FRDM-MCXA346开发板开发环境搭建、外设初始化配置、SDK库函数使用、串口通信基础原理的综合实践。通过完成该项目，不仅能快速上手NXP MCX A346系列MCU的开发流程，还能夯实嵌入式串口通信的基础知识点，为后续开发更复杂的串口应用（如带缓冲区的shell、串口数据解析）打下基础。

本项目未使用额外的扩展模块，仅通过FRDM-MCXA346开发板本体和电脑即可完成全部功能实现，开发过程遵循“环境搭建-外设配置-代码编写-烧录测试-功能验证”的嵌入式开发通用流程，最终实现了UART串口稳定、准确输出指定字符串的需求，达到了活动基础题的考核要求。

2硬件介绍

本次项目所使用的硬件仅有NXP FRDM-MCXA346开发板一台、USB Type-C数据线一根，无额外扩展硬件，核心硬件为FRDM-MCXA346开发板，其核心参数和本次项目用到的外设模块介绍如下：

1. 核心MCU：板载MCX A346 Arm® Cortex®-M33内核芯片，运行频率最高可达180MHz，拥有1MB闪存、256KB RAM，且带8KB的纠错码（ECC），具备高性能、高集成度的特点，专为工业自动化、电机控制、IoT边缘计算等场景设计，其丰富的外设资源为各类基础和进阶开发提供了支撑。
2. UART外设：MCX A346芯片内置多组UART通信接口，本次项目选用其中一组UART接口，配置为异步通信模式，实现数据的单向发送，该接口可通过开发板的GPIO引脚扩展，也可通过板载USB转串口功能实现与电脑的通信，无需额外的USB转TTL模块，简化了硬件连接。
3. 板载MCU-Link调试器：开发板集成了带有CMSIS-DAP的MCU-Link调试器，支持JTAG/SWD调试模式，通过一根USB Type-C线即可实现程序的烧录、调试以及串口数据的传输，无需外接独立的调试器和串口转接线，极大提升了开发的便捷性。
4. USB Type-C Connector：作为开发板与电脑的唯一连接接口，既为开发板供电，又实现调试器与电脑的通信、UART串口数据的收发，做到了“一线多用”，简化了硬件连接步骤。
5. 电源与调试指示灯：开发板配备了电源指示灯、GPIO指示灯等，可通过指示灯的状态判断开发板的供电情况、程序运行状态，为项目调试提供了直观的硬件反馈。
6. 本次项目中，USB Type-C数据线仅起到供电和数据传输的作用，无其他功能，其兼容性强，可直接使用普通的Type-C充电线或数据传输线。

3方案框图和项目设计思路

3.1方案框图

本次项目的硬件架构和数据流向极为简洁，整体方案框图如下：

数据流向：MCXA346 MCU的UART外设按照配置的通信参数，将指定字符串以字节流的形式发送至板载MCU-Link调试器，调试器通过USB Type-C线将串口数据转换为USB数据传输至电脑，电脑端串口助手接收数据并在窗口中显示，完成整个数据输出的流程。

3.2项目设计思路

本次项目以“实现UART串口输出指定字符串”为核心目标，结合嵌入式开发的通用流程，制定了清晰的设计思路，共分为五个核心步骤，各步骤环环相扣，确保项目顺利实现：

1. 开发环境搭建：下载并安装NXP官方的MCUXpresso IDE开发软件，安装FRDM-MCXA346开发板的对应驱动，配置SDK库，导入开发板的工程模板，完成开发环境的初始化，确保软件能正常识别开发板、进行程序编写和烧录。
2. UART通信参数确定：确定串口通信的核心参数，选用嵌入式开发中最常用的配置：波特率115200bps、8位数据位、1位停止位、无校验位（8N1），无硬件流控，该配置兼容性强，电脑端串口助手可轻松匹配。
3. 3UART外设初始化：基于NXP提供的MCX A346 SDK库函数，编写UART外设的初始化函数，完成系统时钟、UART引脚复用、通信参数配置、UART发送功能使能等操作，避免直接操作底层寄存器，提升开发效率和代码的可移植性。
4. 串口发送代码编写：在主函数中，先完成系统全局初始化和UART外设初始化，再调用SDK中的串口发送函数，将指定字符串“Hello, DigiKey Funpack 5-1”以字节流的形式发送，为了方便功能验证，设置为循环发送逻辑，让串口持续输出该字符串。
5. 程序烧录与功能验证：将编写完成的代码编译生成可执行文件，通过MCUXpresso IDE将程序烧录到FRDM-MCXA346开发板，打开电脑端串口助手，配置与代码中一致的通信参数，验证串口助手是否能正常接收并显示指定字符串，若出现问题则进行调试排查，直至功能正常实现。

4调试软件介绍、软件流程图及关键代码介绍

4.1调试软件介绍

本次项目的开发、调试和功能验证所使用的软件分为两类，分别是开发编译软件和串口验证软件，两款软件配合使用，完成整个项目的开发和验证，具体介绍如下：

1. MCUXpresso IDE：本次项目的核心开发软件，是NXP官方推出的免费嵌入式开发IDE，专为NXP系列MCU设计，集成了代码编辑、编译、调试、烧录等功能，支持NXP各类MCU的SDK库，可直接导入开发板的工程模板，简化了工程创建和外设配置的步骤。该软件内置了编译器、调试器，支持与板载MCU-Link调试器的无缝连接，可实时调试程序，查看变量、寄存器的状态，方便开发过程中的问题排查。
2. 串口助手（SSCOM）：本次项目的功能验证软件，是一款轻量级、易用的电脑端串口调试工具，支持Windows系统，可识别电脑上的所有串口设备，支持自定义波特率、数据位、停止位、校验位等通信参数，能实时接收和发送串口数据，支持数据的十六进制和字符形式显示，本次项目中使用其字符显示模式，接收并展示开发板串口输出的字符串，操作简单、反馈直观。

除上述两款核心软件外，还使用了设备管理器（Windows），用于查看开发板的串口设备号、验证驱动是否安装成功，确保电脑能正常识别开发板的串口。

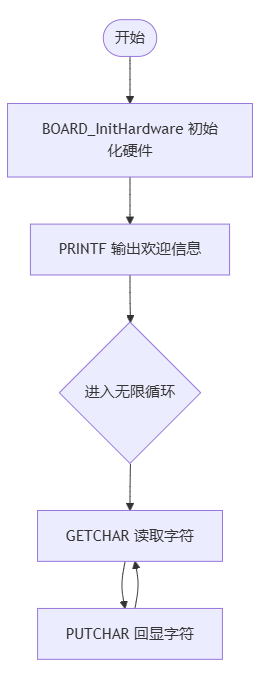

4.2软件流程图

本次项目的软件程序逻辑简洁，核心围绕UART外设的初始化和字符串的循环发送展开，无复杂的逻辑判断和数据处理，整体软件流程图如下：

4.3关键代码介绍

本次项目的代码基于C语言编写，依托NXP MCX A346 SDK库开发，工程采用MCUXpresso IDE的FRDM-MCXA346模板创建，核心代码分为UART初始化函数和主函数两部分，代码简洁易懂，贴合嵌入式开发的工程化规范，以下为核心代码片段及讲解（注：代码基于NXP官方SDK封装，简化了底层寄存器操作）：

1. UART初始化函数（UART_Init()）

void BOARD_InitDEBUG_UARTPins(void)

{

/* PORT2: Peripheral clock is enabled */

CLOCK_EnableClock(kCLOCK_GatePORT2);

/* LPUART2 peripheral is released from reset */

RESET_ReleasePeripheralReset(kLPUART2_RST_SHIFT_RSTn);

/* PORT2 peripheral is released from reset */

RESET_ReleasePeripheralReset(kPORT2_RST_SHIFT_RSTn);



const port_pin_config_t port2_2_pin35_config = {/* Internal pull-up resistor is enabled */

.pullSelect = kPORT_PullUp,

/* Low internal pull resistor value is selected. */

.pullValueSelect = kPORT_LowPullResistor,

/* Fast slew rate is configured */

.slewRate = kPORT_FastSlewRate,

/* Passive input filter is disabled */

.passiveFilterEnable = kPORT_PassiveFilterDisable,

/* Open drain output is disabled */

.openDrainEnable = kPORT_OpenDrainDisable,

/* Low drive strength is configured */

.driveStrength = kPORT_LowDriveStrength,

/* Normal drive strength is configured */

.driveStrength1 = kPORT_NormalDriveStrength,

/* Pin is configured as LPUART2_TXD */

.mux = kPORT_MuxAlt3,

/* Digital input enabled */

.inputBuffer = kPORT_InputBufferEnable,

/* Digital input is not inverted */

.invertInput = kPORT_InputNormal,

/* Pin Control Register fields [15:0] are not locked */

.lockRegister = kPORT_UnlockRegister};

/* PORT2_2 (pin 35) is configured as LPUART2_TXD */

PORT_SetPinConfig(PORT2, 2U, &port2_2_pin35_config);



const port_pin_config_t port2_3_pin36_config = {/* Internal pull-up resistor is enabled */

.pullSelect = kPORT_PullUp,

/* Low internal pull resistor value is selected. */

.pullValueSelect = kPORT_LowPullResistor,

/* Fast slew rate is configured */

.slewRate = kPORT_FastSlewRate,

/* Passive input filter is disabled */

.passiveFilterEnable = kPORT_PassiveFilterDisable,

/* Open drain output is disabled */

.openDrainEnable = kPORT_OpenDrainDisable,

/* Low drive strength is configured */

.driveStrength = kPORT_LowDriveStrength,

/* Normal drive strength is configured */

.driveStrength1 = kPORT_NormalDriveStrength,

/* Pin is configured as LPUART2_RXD */

.mux = kPORT_MuxAlt3,

/* Digital input enabled */

.inputBuffer = kPORT_InputBufferEnable,

/* Digital input is not inverted */

.invertInput = kPORT_InputNormal,

/* Pin Control Register fields [15:0] are not locked */

.lockRegister = kPORT_UnlockRegister};

/* PORT2_3 (pin 36) is configured as LPUART2_RXD */

PORT_SetPinConfig(PORT2, 3U, &port2_3_pin36_config);

}

代码讲解：该函数为UART外设的初始化核心，首先定义了串口通信的关键参数，再通过SDK库函数UART_GetDefaultConfig初始化配置结构体，随后自定义通信参数并使能发送功能，最后调用UART_Init完成外设的初始化，无需直接操作寄存器，提升了代码的可读性和可维护性。

2.主函数（main()）

int main(void)

{

    char ch;



    /* Init board hardware. */

    BOARD_InitHardware();



    PRINTF("Hello, DigiKey Funpack 5-1\r\n");



    while (1)

    {

        ch = GETCHAR();

        PUTCHAR(ch);

    }

}

代码讲解：主函数是程序的入口，首先完成开发板的引脚、时钟全局初始化，再调用自定义的UART_Init函数完成UART外设初始化，定义指定的输出字符串并添加换行回车符（\r\n），让串口助手的显示更整洁。随后进入死循环，通过UART_WriteBlocking函数以阻塞方式逐字节发送字符串，调用SDK_DelayAtLeastUs实现500ms的延时，确保串口助手能清晰、有序地接收字符串。

5功能展示图及说明

本次项目的功能验证核心为电脑端串口助手接收开发板UART串口输出的指定字符串，共包含3张核心功能展示图，各图的展示内容和说明如下：

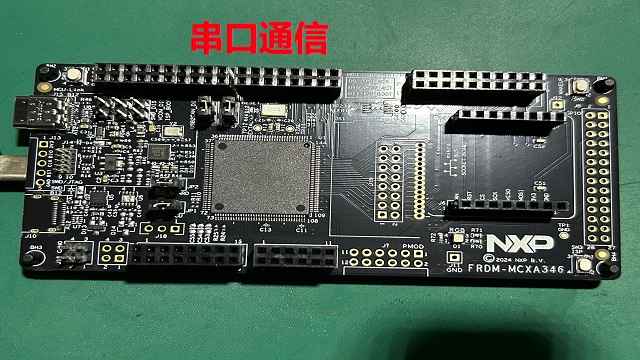

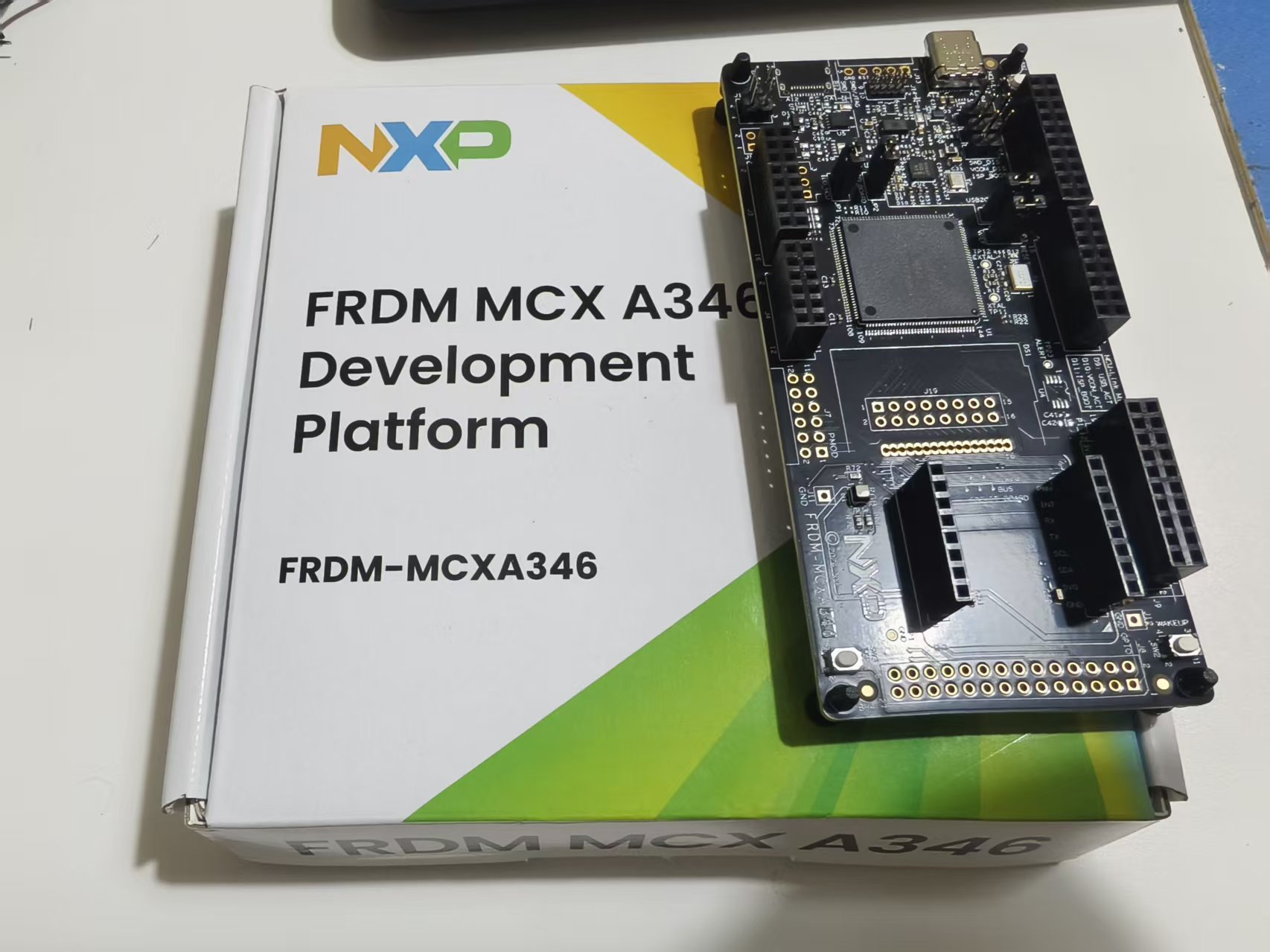

开发板展示图

展示内容：因为这个部分不涉及到其他外设，所以单独展示开发板。可以看到做工和布局都是非常美观的，也符合NXP各种开发板的一贯样式。

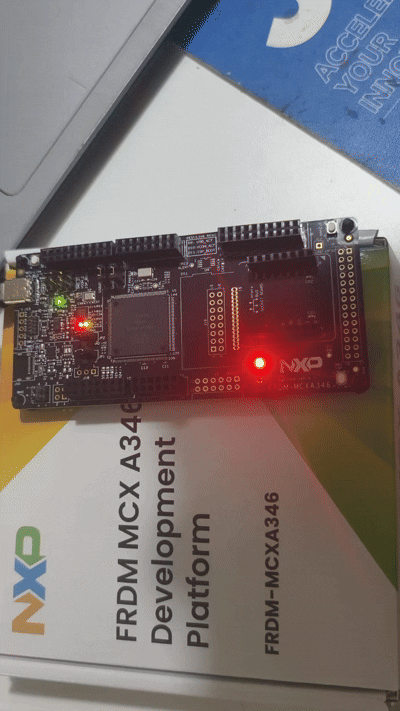

上电演示图

展示内容：该图展示了开发板上电正常，出厂和运输过程均完好，拆装无损坏，这样在后续写代码时不用怀疑板子已损坏的情况。

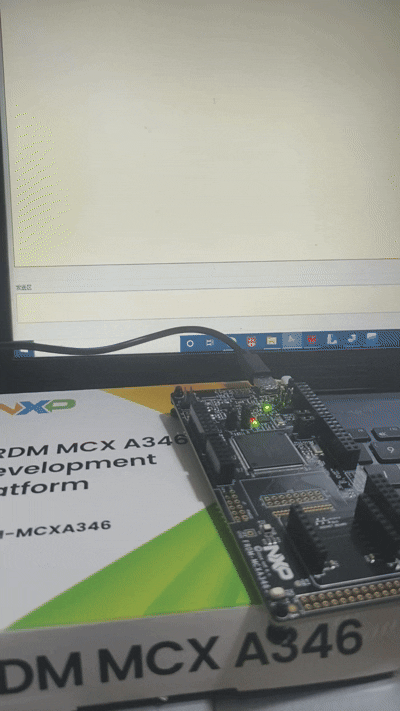

串口助手数据接收图

展示内容：串口助手的接收窗口中，持续、有序地显示字符串“Hello, DigiKey Funpack 5-1”，每一行对应一次发送，无乱码、无丢字、无数据缺失的情况。

说明：该图是项目功能实现的核心验证，表明MCXA346开发板的UART外设初始化正常、程序的发送逻辑正确、硬件通信链路通畅，完美实现了本次项目的核心需求。

上述三张展示图从硬件连接、参数配置、功能结果三个维度，完整验证了本次项目的功能实现，所有环节均无问题，项目达到了预期目标。

6项目中遇到的难题及解决方法

本次项目为串口通信基础题，整体开发难度较低，但在实际开发过程中，由于是首次接触NXP MCX A346系列MCU，仍遇到了3个典型的问题，通过查阅官方文档、调试程序、排查配置等方式，均成功解决，具体问题及解决方法如下：

• 难题1：MCUXpresso IDE无法识别FRDM-MCXA346开发板

问题现象：将开发板与电脑连接后，打开MCUXpresso IDE，软件无法识别开发板，无法进行程序烧录和调试，设备管理器中显示“未知设备”。

问题原因：电脑未安装FRDM-MCXA346开发板的MCU-Link调试器驱动，导致系统无法识别硬件设备，进而软件无法与开发板建立连接。

解决方法：前往NXP官方网站下载FRDM-MCXA346开发板的配套驱动，安装完成后重启电脑，重新连接开发板，设备管理器中成功识别出“MCU-Link Serial Port”和“MCU-Link Debug”设备，MCUXpresso IDE也能正常识别开发板。

• 难题2：串口助手接收数据出现乱码

问题现象：程序烧录成功后，串口助手能接收到数据，但显示为乱码，无正常的字符串内容。

问题原因：经排查，是串口助手的波特率配置错误，代码中配置的波特率为115200，而串口助手默认配置为9600，通信参数不匹配导致数据解析错误，出现乱码。

解决方法：将串口助手的波特率修改为115200，保持数据位、停止位、校验位与代码配置一致，关闭串口后重新打开，串口助手成功显示正常的字符串，无乱码现象。

• 难题3：UART初始化失败，程序无法运行

问题现象：编译代码时无错误，但烧录后开发板无任何反应，串口助手也无法接收到任何数据，调试时发现程序卡在UART初始化步骤。

问题原因：工程模板中未正确配置UART对应的GPIO引脚复用，导致UART外设无法与硬件引脚关联，初始化失败。

解决方法：在MCUXpresso IDE的“Pin Configurator”引脚配置界面，找到对应的UART0引脚，将其复用为UART通信模式，保存配置并重新编译代码，烧录后程序正常运行，UART初始化成功，串口能正常输出数据。

上述三个问题均为嵌入式开发中入门阶段的典型问题，通过解决这些问题，不仅完成了项目的调试，还积累了MCU开发、外设配置、串口通信的排错经验。

7心得体会

本次基于NXP FRDM-MCXA346开发板完成UART串口指定字符串输出的项目，是我参与Funpack5-1活动的一次基础实践，虽然项目需求简单，但整个开发过程让我收获颇丰，既快速上手了NXP MCX A346系列MCU的开发流程，又再次夯实了嵌入式串口通信的基础知识点，同时也体会到了嵌入式开发“细节决定成败”的核心要点，现将心得体会总结如下：

第一，新平台的开发环境搭建是入门的关键。本次是我首次接触NXP MCX A346系列MCU和MCUXpresso IDE开发软件，最初在环境搭建和开发板识别上遇到了问题，通过查阅NXP官方文档、活动交流群的答疑，成功解决了驱动和工程配置的问题。这让我认识到，对于新的MCU平台，官方文档和配套工具是最权威的参考资料，掌握平台的基础开发环境搭建方法，是后续所有开发的前提，同时交流群的技术答疑也为开发者提供了高效的问题解决途径，这也是Funpack活动的一大优势。

第二，串口通信的核心是通信参数的一致性。本次项目中遇到的串口乱码问题，核心原因就是串口助手与开发板的波特率配置不匹配，这看似是低级错误，却是嵌入式串口开发中最常见的问题。这让我深刻体会到，UART异步通信中，收发双方的波特率、数据位、停止位、校验位等参数必须完全一致，否则就会出现数据解析错误、乱码、丢数等问题，在后续的串口开发中，首先要确认的就是通信参数的匹配性。

第三，基于SDK库开发能大幅提升开发效率。本次项目的代码编写依托NXP官方的SDK库，无需直接操作底层寄存器，仅通过调用封装好的库函数，即可完成UART外设的初始化和数据发送，相比直接操作寄存器，不仅简化了代码编写，还提升了代码的可读性、可移植性和稳定性。这让我认识到，在工业开发和实际项目中，基于官方SDK库开发是主流方式，掌握库函数的使用方法，能有效提升开发效率，减少底层开发的工作量。

第四，嵌入式开发需要严谨的逻辑和细致的操作。嵌入式开发是软硬件结合的开发，任何一个细节的疏忽都可能导致项目失败，比如本次项目中UART引脚复用未配置，导致程序初始化失败，看似是小问题，却让程序无法正常运行。这让我养成了更严谨的开发习惯，在编写代码前，先完成硬件引脚、外设配置的确认；在调试程序时，逐步排查，从硬件连接、驱动安装、参数配置到代码逻辑，逐一验证，确保每个环节都无问题。

最后，本次Funpack5-1活动的“玩成功就全额退”模式，极大地激发了我的开发积极性，通过本次基础题的实践，我不仅熟悉了FRDM-MCXA346开发板的基本使用，还为后续挑战串口通信的进阶题（带缓冲区的shell）积累了基础。嵌入式开发是一个循序渐进的过程，从简单的外设驱动实现，到复杂的系统开发，每一次小项目的实践，都是知识和经验的积累。在后续的学习和开发中，我会以本次项目为基础，深入研究MCXA346开发板的其他外设功能，尝试更多复杂的嵌入式开发项目，不断提升自己的嵌入式开发能力。同时，也感谢硬禾科技和DigiKey提供的这次实践机会，让开发者能接触到最新的半导体开发板，在实践中学习和成长。
