一、项目简介与硬件介绍
在嵌入式系统开发中，串口通信是最基础且不可或缺的调试与数据交互手段。本项目基于恩智浦（NXP）最新推出的FRDM-MCXA346开发板，旨在实现其低功耗通用异步收发器（LPUART）与PC机之间的稳定通信。通过该项目，不仅验证了MCXA346强大的通信外设性能，也深入掌握了MCUXpresso开发环境的应用。以下是本项目使用到的主要硬件：
1. 主控芯片：MCXA346
本项目核心采用了恩智浦MCX A系列中的MCXA346微控制器。该芯片基于Arm® Cortex®-M33内核，最高运行频率可达180MHz。它配备了高达1MB的闪存和256KB的RAM，并带有8KB的ECC纠错码，确保数据存储的可靠性。MCXA346的一大亮点是其丰富的串行通信外设，集成了多达6路改进型LPUART（低功耗通用异步收发器），传输速率最高支持24Mbps，此外还包含LPSPI、LPI2C以及CAN-FD等工业级通信接口。这为需要多通道、高速通信的工业控制应用（如电机驱动、传感器数据采集）提供了强大的硬件基础。
2. 开发板：FRDM-MCXA346
FRDM-MCXA346是NXP官方推出的紧凑型可扩展开发板，专门用于MCX A系列MCU的原型设计。该开发板具有以下关键特性：
- 板载调试器：集成了MCU-Link调试器（基于LPC55S16芯片），支持CMSIS-DAP协议，提供USB-to-UART桥接功能，仅需一根USB Type-C线缆即可同时实现供电、程序下载和串口调试。
- 接口丰富：板载资源包括RGB用户LED、复位按钮、ISP按钮以及Wake-up按钮。扩展接口兼容Arduino、Pmod和mikroBUS标准，方便连接各种传感器模块。
- 串口引脚引出：为了方便用户测试LPUART，板卡将LPUART2的TX（发送）和RX（接收）引脚连接到了MCU-Link调试器，同时也在Arduino接口的D0(RX)和D1(TX)位置引出，方便外部连接

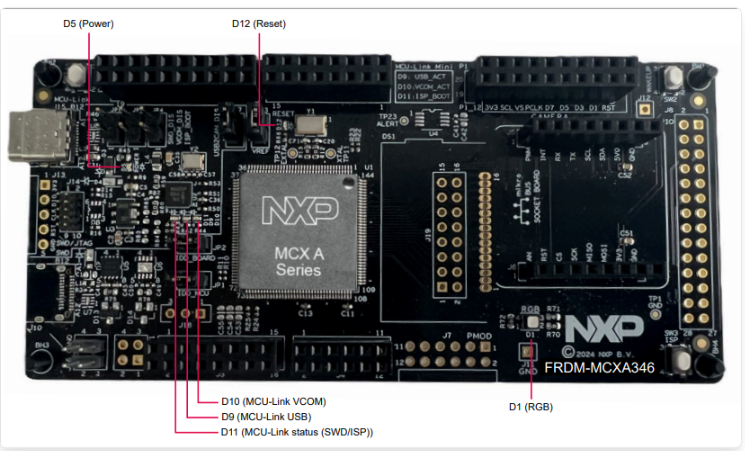

这是MCXA-346的实物图
3. 辅助硬件：PC机与USB线缆
PC机作为上位机，通过USB接口连接开发板，运行串口调试助手软件，用于发送控制指令并接收MCU返回的数据。
二、方案框图和项目设计思路
1. 方案框图

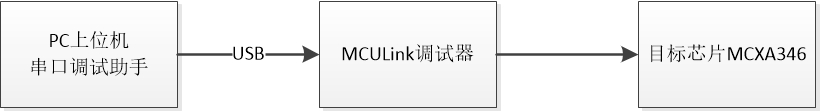

项目的整体硬件连接与数据流向如下图所示：
连接说明：PC机通过USB线缆连接至FRDM-MCXA346开发板的USB Type-C接口（MCU-Link专用）。板载的MCU-Link调试器在PC端枚举为一个虚拟串口（CDC类），同时在硬件上将USB数据包转换为UART信号，与MCXA346的LPUART2引脚相连。这样，在PC串口助手上发送的数据会直接进入MCU的接收缓冲区；MCU发送的数据也会显示在PC屏幕上。
2. 项目设计思路
设计思路遵循嵌入式开发的经典层次：
- 硬件抽象层：利用MCUXpresso SDK提供的驱动库，避免直接操作底层寄存器，提高代码的可移植性。
- 外设配置层：配置LPUART的波特率（本项目采用115200bps）、数据位（8位）、停止位（1位）、无校验位。
- 应用层：MCU将数据不停的地发送回PC
三、调试软件介绍、软件流程及关键代码
1. 调试软件介绍
- 集成开发环境：MCUXpresso IDE。这是NXP官方推出的免费集成开发环境，基于Eclipse框架定制。它集成了SDK管理、引脚配置工具（Pins Tool）以及功耗分析工具，对FRDM系列板卡支持极佳，下载和调试无需额外安装驱动。
- 软件开发套件：MCUXpresso SDK。通过SDK Builder为FRDM-MCXA346生成专属SDK，其中包含了LPUART、GPIO等外设的驱动例程，大大缩短了开发周期。
- 串口调试助手：PC端使用通用的串口调试工具sscom，用于显示MCU发送的信息以及发送测试数据。
2. 软件流程
对开发板进行初始化:包括串口、时钟等，并配置串口，最后使用使用串口发送通信语句，并在While循环中持续发送
3. 关键代码分析

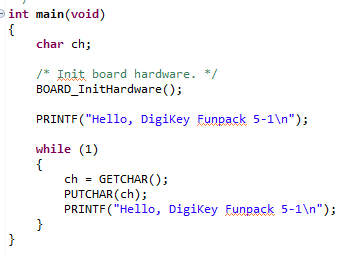

这是应用层的主要代码，实现了初始化后串口发送和在循环中不停发送

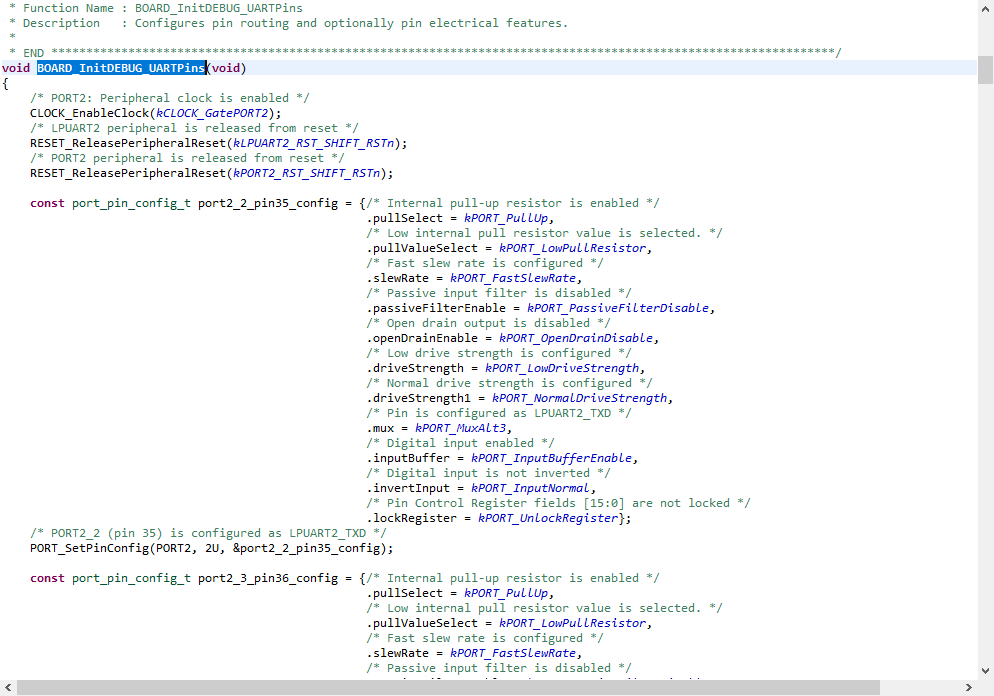

这是串口IO初始化，可以看到对应的是2-35和2-36

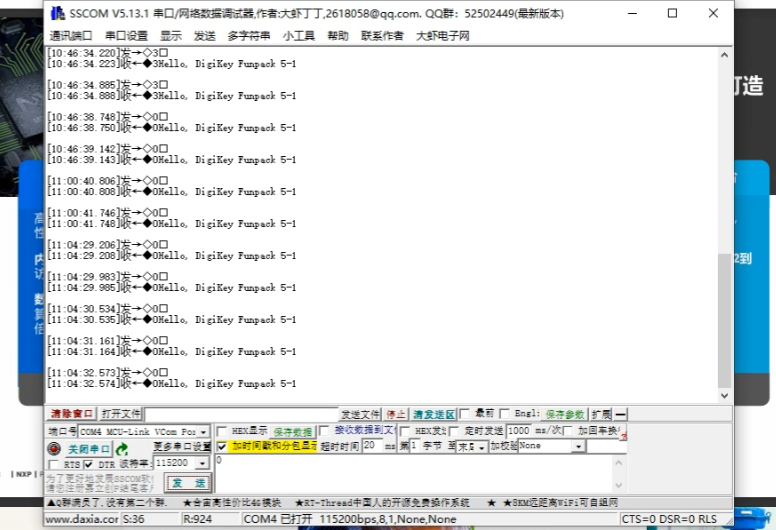

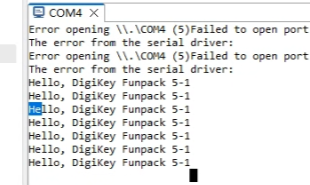

四、功能展示图及说明
五、项目中遇到的难题及解决方法
如何正确导入SDK及示例工程
现象：
我初次使用MCUXpresso IDE和FRDM-MCXA346开发板，安装完IDE后，在“Import SDK example(s)”向导中找不到对应的开发板型号，或者无法创建工程。即使下载了SDK压缩包，直接解压后也不知道该如何将其与IDE关联，导致项目无法启动。最后通过查找论坛和视频得以解决
六、心得体会
通过本次基于FRDM-MCXA346的串口通信项目实践，我深刻体会到了新一代MCU平台的高效与便捷。
首先，开发工具链的成熟度对项目推进至关重要。MCUXpresso IDE配合SDK，真正做到了“开箱即用”。以往在配置时钟和引脚时需要反复查阅数据手册，而现在通过可视化配置工具，极大地降低了出错的概率，让开发者能将更多精力集中在应用逻辑本身。
其次，MCXA346的性能令人印象深刻。其LPUART模块最高支持24Mbps的速率，虽然本次实验仅使用了115200bps的常规速率，但足以感受到其底层的稳定性。即使在连续收发大量数据时，Cortex-M33内核也能从容应对，未出现系统卡顿现象。这得益于其高效的NVIC中断控制器以及强大的DMA支持
最后，社区的开源分享精神也给了我很大帮助。参考技术社区中AI自动生成的文档，给予我极大的帮助。
