任务介绍

题目要求：

1. 设计一款单路恒流LED驱动模块
2. 输入6-40V，输出1A恒流
3. 支持PWM调光和模拟调光

模块介绍

TPS92513DGQR是德州仪器（TI）推出的一款高性能​​降压型（Buck）LED驱动器芯片​​。它集成了功率MOSFET，专为驱动大电流LED而设计，特别适合需要精密调光和高效能的照明应用。

原理图和PCB模块介绍

原理图

PCB

焊接调试过程

其中需要PWM信号，这里使用游戏机RP2040，产生100KHZ的PWM信号出来

from machine import Pin, PWM
import time
import math

pwm = PWM(Pin(22))
pwm.freq(100000)

while True:
    t = time.ticks_ms() / 1000.0
    duty_factor = (math.sin(t) + 1) / 2  # 完整的正弦波作为亮度变化
    new_duty = int(duty_factor * 60000)
    pwm.duty_u16(new_duty)
    time.sleep(0.05)

将其中22引脚与我们的PWM引脚连接

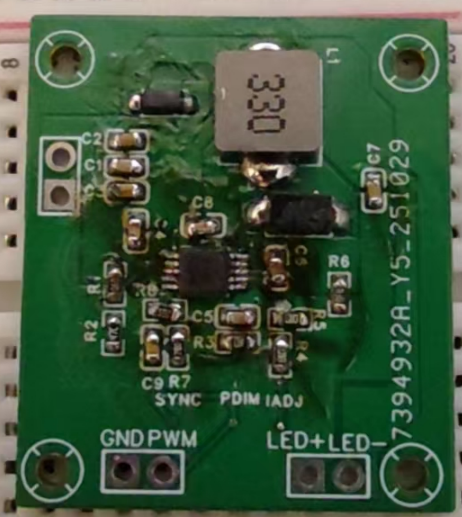

焊接成品

这里基本有些焊油，然后其中通过万用表测试发现，其中LED+和LED-给标注反了

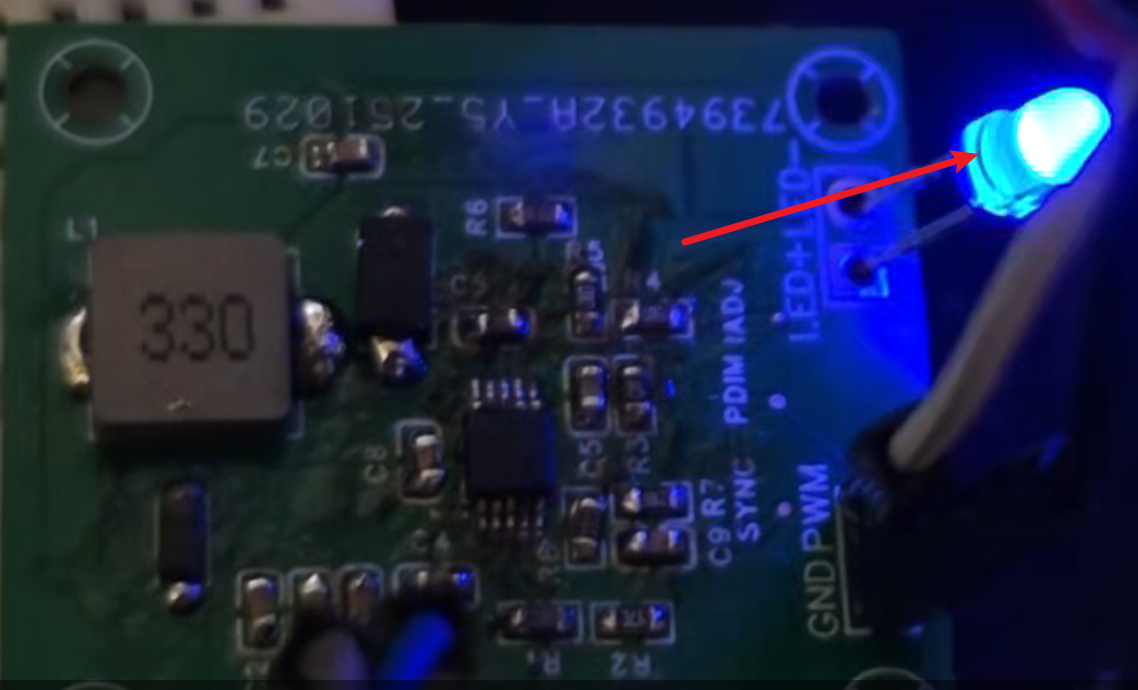

效果展示

因为是PWM控制小灯亮灭，这里的小灯看不出来变化，具体效果可以看b站上的效果视频，在最后有展示

总结

这里测试的时候，一开始给电源5V的时候，其中LED的电压大约在1.1V左右，还没有升压稳定，需要给6V才能够稳定输出5V，通过PWM的外部信号就能实现小灯的亮度变化，后面可以使用铝基板的LED灯板使用。
