模块设计

根据2025 Make Blocks第五期的任务9，设计一个LDO降压模块，选用ST的LM317T线性稳压器。可对输入的电源进行线性降压操作。输入电压范围是1.2-40V，输出电压范围是37V，最大电流是1.5A。

LM317T得捷链接

这种LDO模块不需要连接GND，三个引脚分别复制输入，输出和电压反馈，需要外置开关管，不内置但是成本也比较大。

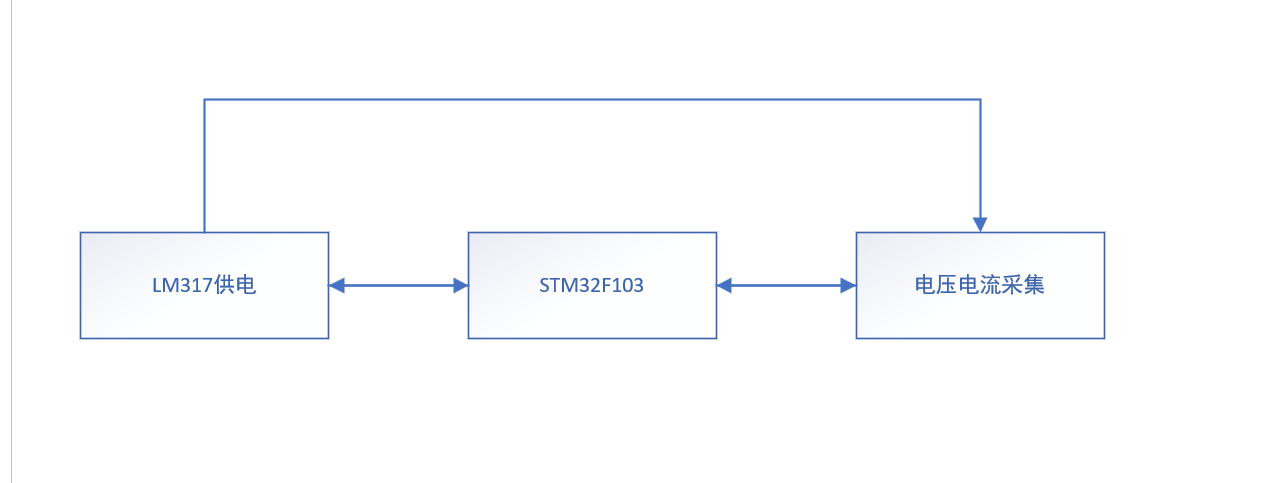

原理图和PCB模块

从左向右，H5是电源输入的2.54x2p排针，U1是LM317T芯片，R1、R3和Q1组成三极管开关电路。C1是输入滤波电容，C2和D1组成滤波加防反接电路。R2用作分压电阻。

R4和R5组成分压检测电压电路，R6和U2放大器组成电流检测电路，F1是保险丝。H2是电源输出的2.54x2p排针。

为方便MCU检测电流和控制OLED显示屏，采用2.54x6p排针，兼容OLED插座，另外引出2.54x4p来插入OLED显示屏。R7和R8组成I2C的上拉电阻。

PCB采用两层板，大规模铺铜来连接VIN、VOUT等电源区域。

模块主要性能指标和管脚定义

输入电压：1.2-40V

输出电压：0-37V

最大电流：1.5A

静态电流：10mA

显示方式：MCU控制OLED屏幕

管脚定义

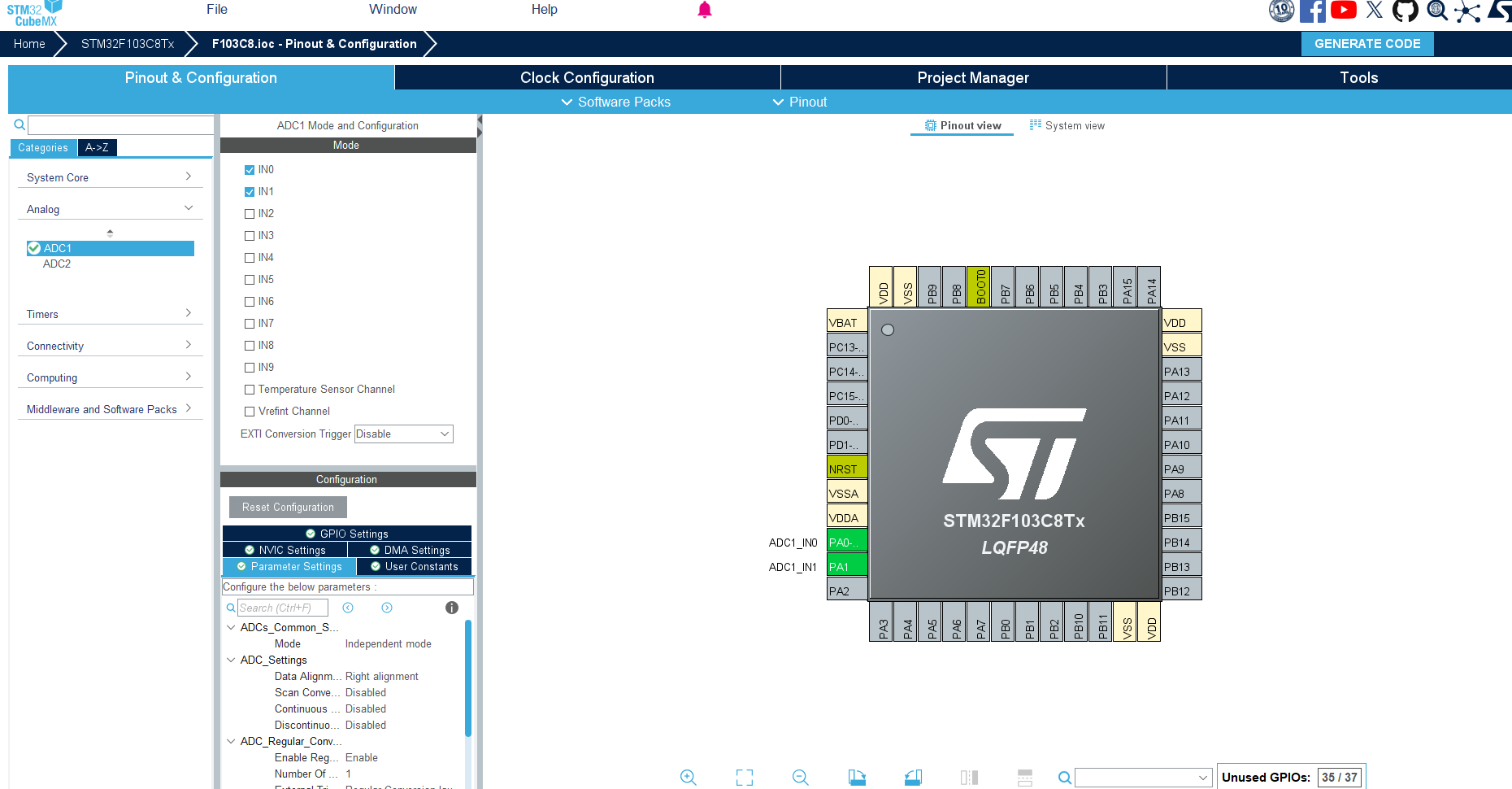

调试软件

使用的工具链：

MDK-ARM V5.36

STM32CubeMX V6.14.1

焊接完成的照片

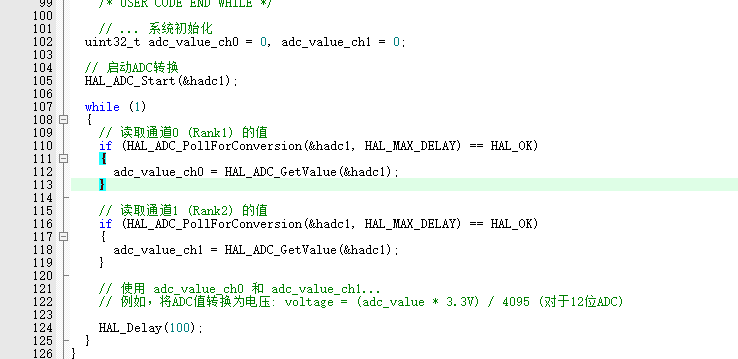

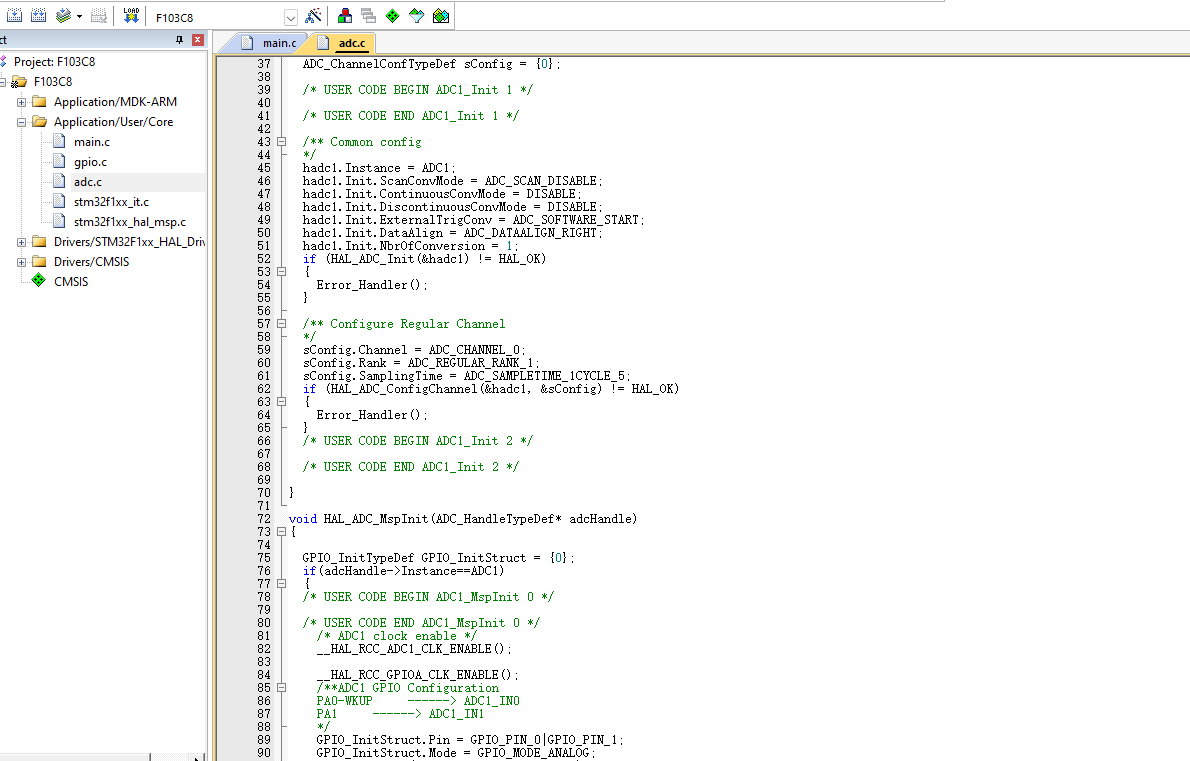

代码驱动

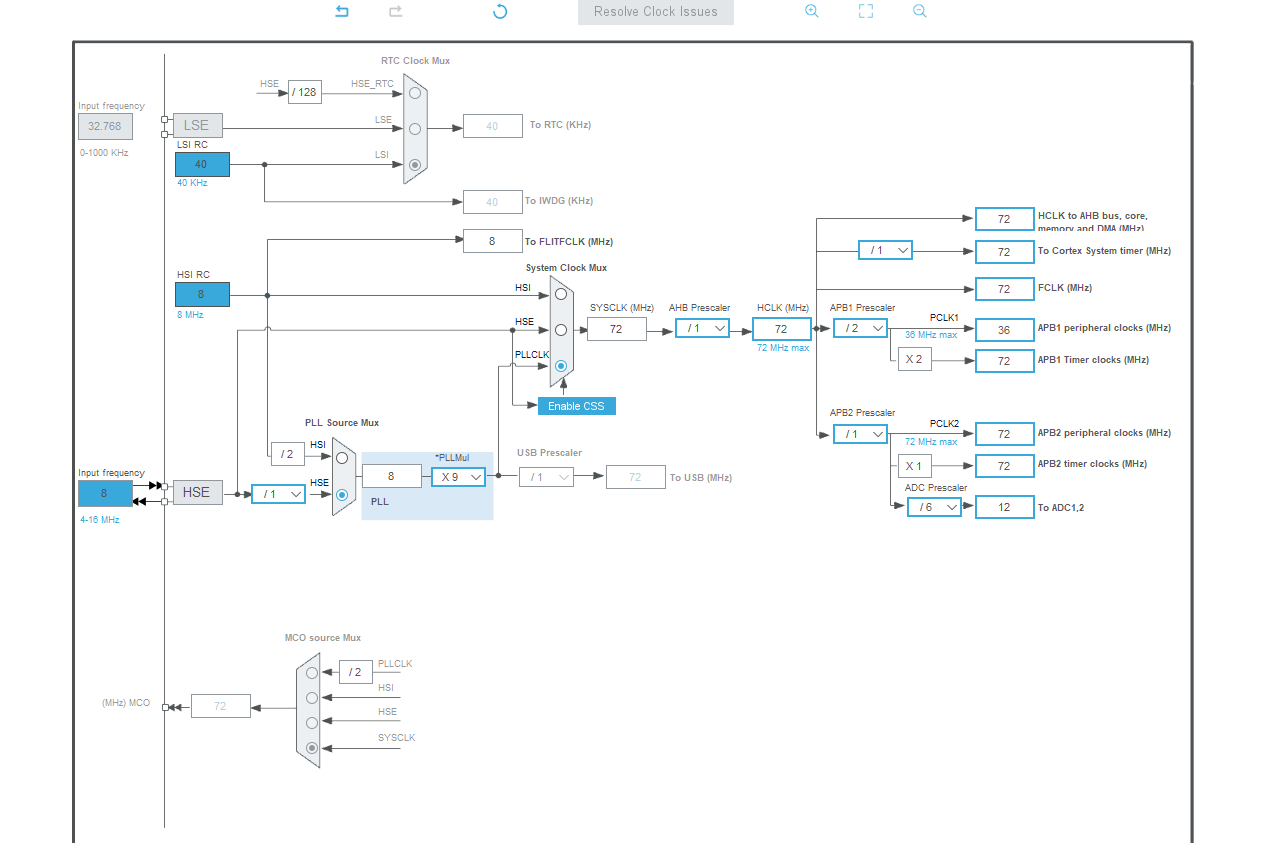

注意STM32的ADC时钟不可大于14MHZ，此处分频为12MHZda

心得体会

模块一开始没用参考手册上的三极管，会出现输出电压不稳定的情况，后面还是买了手册上的型号
