硬件和功能介绍

这是一款能从USB PD充电器诱骗出5V/9V/12V/20V/28V电压的模块，带电压选择开关，输出电流能力2A以上，且具备输出电压指示LED。

模块设计思路、选型介绍

这个模块由三个主要器件构成，一个TYPE-C USB母座，一个CH224A芯片，一个三联拨码开关。

只有16pin以上的type-c口支持PD诱骗，因为PD协议需要用到CC1和CC2这两个引脚来确定请求电压。

https://www.digikey.hk/zh/products/detail/assmann-wsw-components/A-USBC-20F0-EA-GSR11/18734925

模块原理图、PCB简单介绍

CH224A芯片由于耐压提升，使用起来比CH224K芯片方便不少，可以省去两个限流电阻。

LED指示灯通过PG引脚实现，这个引进低电平有效，当成功诱骗出电压后会被拉低至低电平，因此可以通过连接一颗LED来指示PG的电平状态，LED点亮说明PG为低电平，也就是电压诱骗成功。

板子布局使用单面紧凑布局，元件全部布置在单面，方便直接使用铁板烧进行焊接。

底部的引脚间距为标准1.27的整数倍，方便插接排针适应各种宽度。

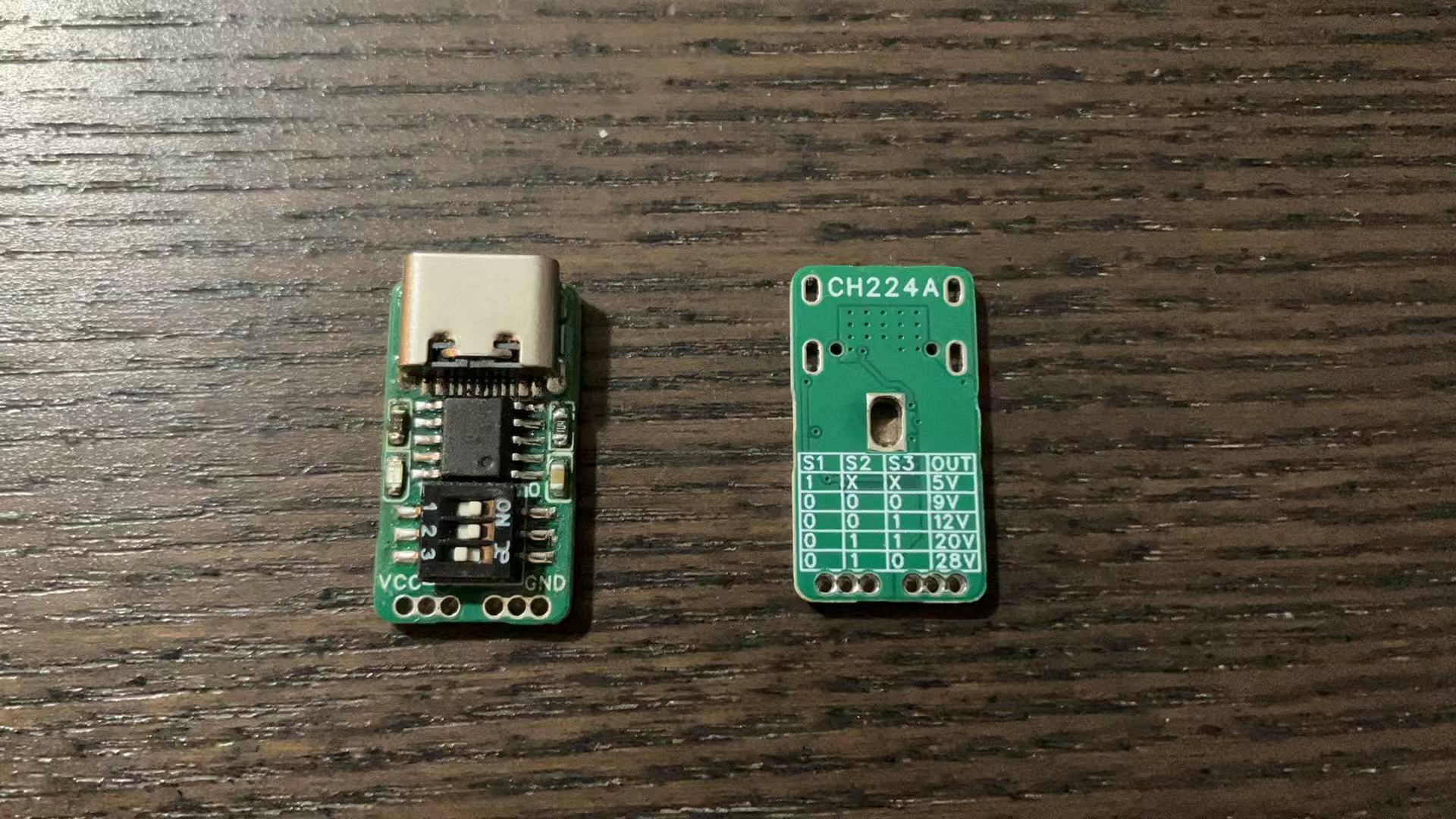

电压配置表写在板子的反面。

调试软件介绍、关键代码片段及说明

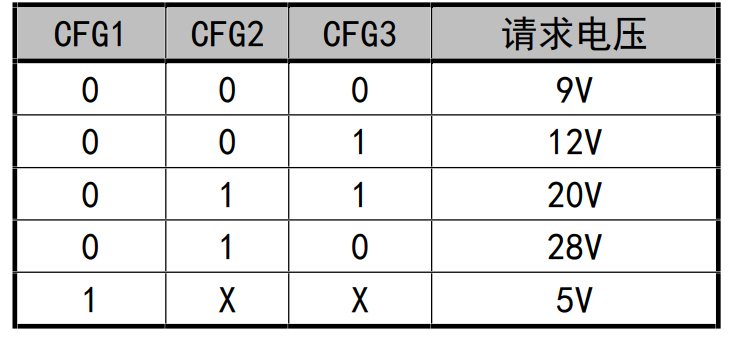

诱骗器使用无需编程，只需要按照下表选择拨码开关即可诱骗对应的电压；诱骗成功与否可通过板载LED观察。

模块调通的功能展示图

具体切换拨码开关效果与led指示灯效果请参见视频。

心得体会

时隔一年再次参加电子森林的活动，活动依旧创意十足，诚意满满！
