任务介绍

16x2字符型LCD并口驱动板：

我选择的任务是设计一款16x2字符型LCD的驱动板。该驱动板需包含并口接口电路、背光亮度调节电位器和LED背光驱动电路。设计目标是为通用的16x2字符LCD屏幕提供一个稳定、易用且具备基本保护功能的驱动模块，使其能够方便地接入单片机系统进行原型开发与测试。

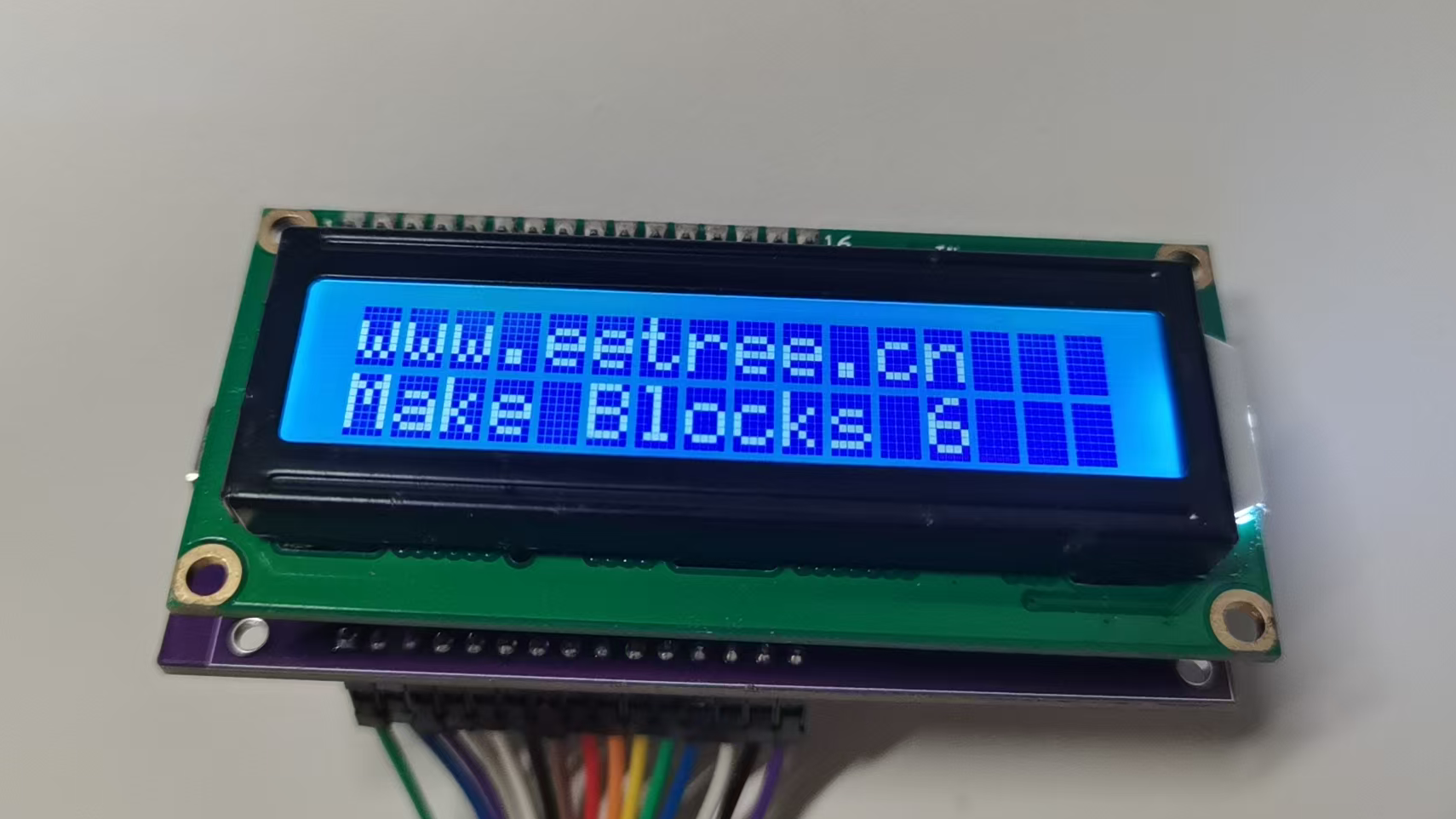

一、模块介绍

本16x2字符型LCD驱动板核心功能是完成主控单片机与LCD屏幕之间的信号连接与驱动。板载的并口接口可直接匹配标准16x2 LCD模块的引脚定义；创新的双排针固定设计极大地增强了屏幕排线连接的物理可靠性；灵活的背光驱动电路允许用户通过更换单个电阻来调节背光亮度；集成的LDO降压电路与信号稳压管为模块提供了宽电压输入兼容性和必要的信号保护，使其能在3.3V或5V系统中稳定工作。

该模块通过并口总线与外部主控设备进行通信，具有连接简单、稳定性高、使用灵活的特点，广泛应用于单片机学习、电子课程设计、电子竞赛及各类需要人机交互界面的嵌入式系统原型开发中。

二、主要性能指标

1.接口类型：标准16x2字符LCD并口接口，支持8位或4位数据模式。

2.工作电压：

        逻辑部分：3.3V

        输入电压范围：3.3V至5.5V（通过板载LDO实现兼容）

3.光驱动：LED背光，亮度可通过外接电阻（R4）进行线性调节，默认配置为最大亮度（0Ω）。

4.物理结构：主信号排针与辅助固定排针间距为1400mil（2.54mm间距*5），可直插标准面包板。

5.保护功能：关键信号线（如I2C总线、复位线）可选配3.3V稳压管，防止高压冲击损坏LCD屏幕。

6.板厚支持：兼容板厚1.6mm及以下的LCD屏幕。

三、主要器件选型

所有主要器件均在DigiKey官网上有货且正常售卖，确保了设计的可采购性与可复现性。

1. LDO稳压芯片 (U2, XC6206P332MR)

   DigiKey链接：XC6206P332MR UMW | 集成电路（IC） | DigiKey

    选型理由：输出电流能力（150mA）远超LCD模块需求，静态电流低，封装小巧（SOT-23-3），成本低廉，完美满足将5V降压至3.3V的需求。

2. 稳压管 (D1, D2, D3, BZT52C3V3S)

    DigiKey链接：BZT52C3V3S Shenzhen Slkormicro Semicon Co., Ltd. | 分立半导体产品 | DigiKey

    选型理由：3.3V的钳位电压，SOD-323小封装，用于保护LCD的I2C和RST引脚，防止因操作失误或热插拔引入的静电或高电压脉冲造成永久性损坏。

3.排针 (H1, H2, H4)

    选型理由：标准的2.54mm间距直针，作为模块与主板、面包板连接的核心接口，提供了优良的机械强度和电气连接性能。

四、原理图和PCB设计介绍

（一）原理图设计

原理图设计清晰划分为几个功能区域：

1、电源管理区域：以U2（LDO）为核心，配合输入输出滤波电容C1, C2, C3, C4, C5, C6，构成了完整的电源转换与滤波电路。

2、信号接口与保护区域：主接口H1引出所有并口信号，信号线上的电阻R1, R2, R3作为上拉电阻确保总线稳定性，稳压管D1, D2, D3作为可选保护元件。

3、背光驱动区域：通过电阻R4简单有效地实现限流和亮度调节功能。

4、屏幕连接与固定区域：使用FPC座子H3连接屏幕排线，并设计了H2和H4两个独立排针用于物理固定，此为本设计的一大亮点。

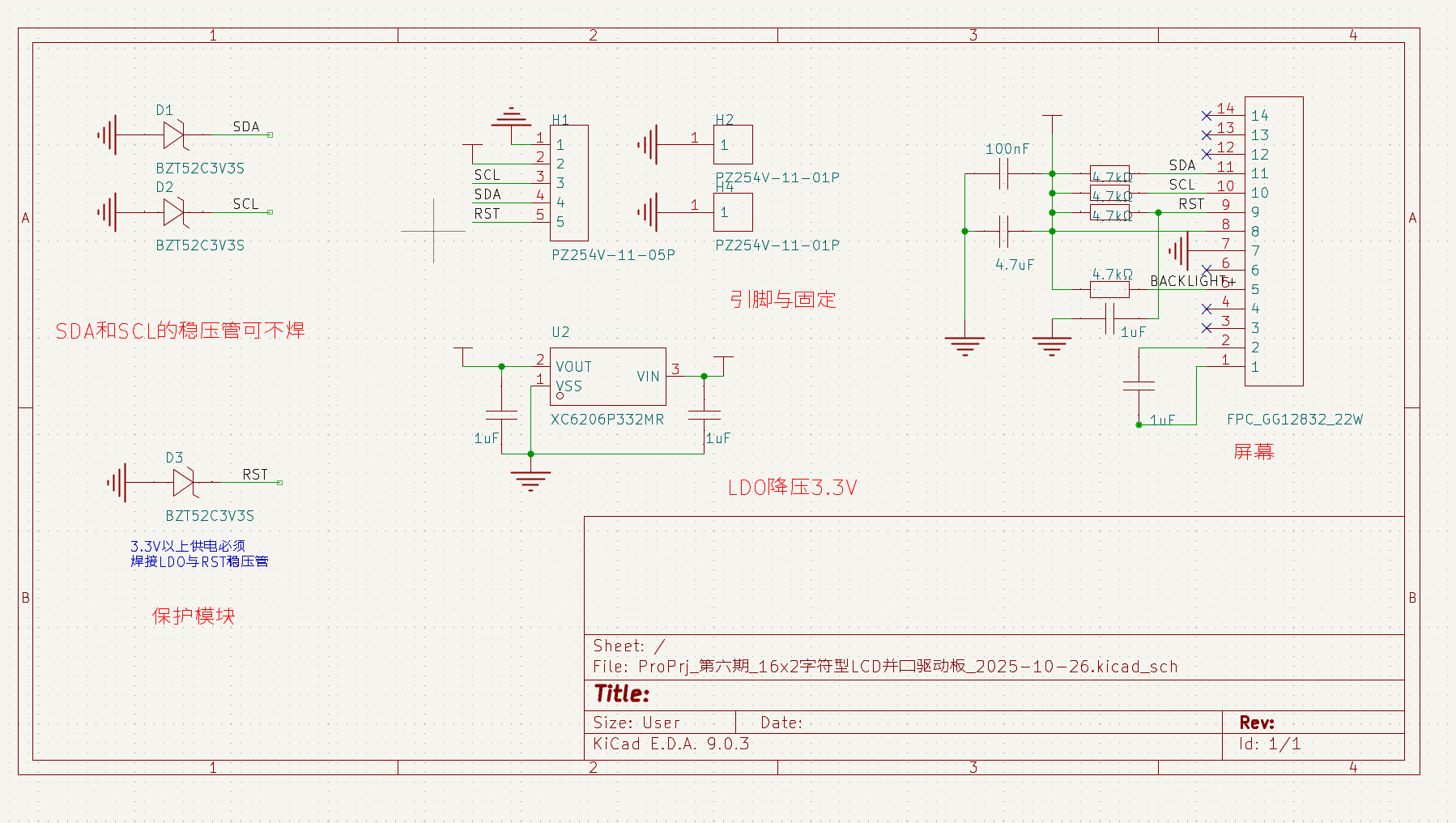

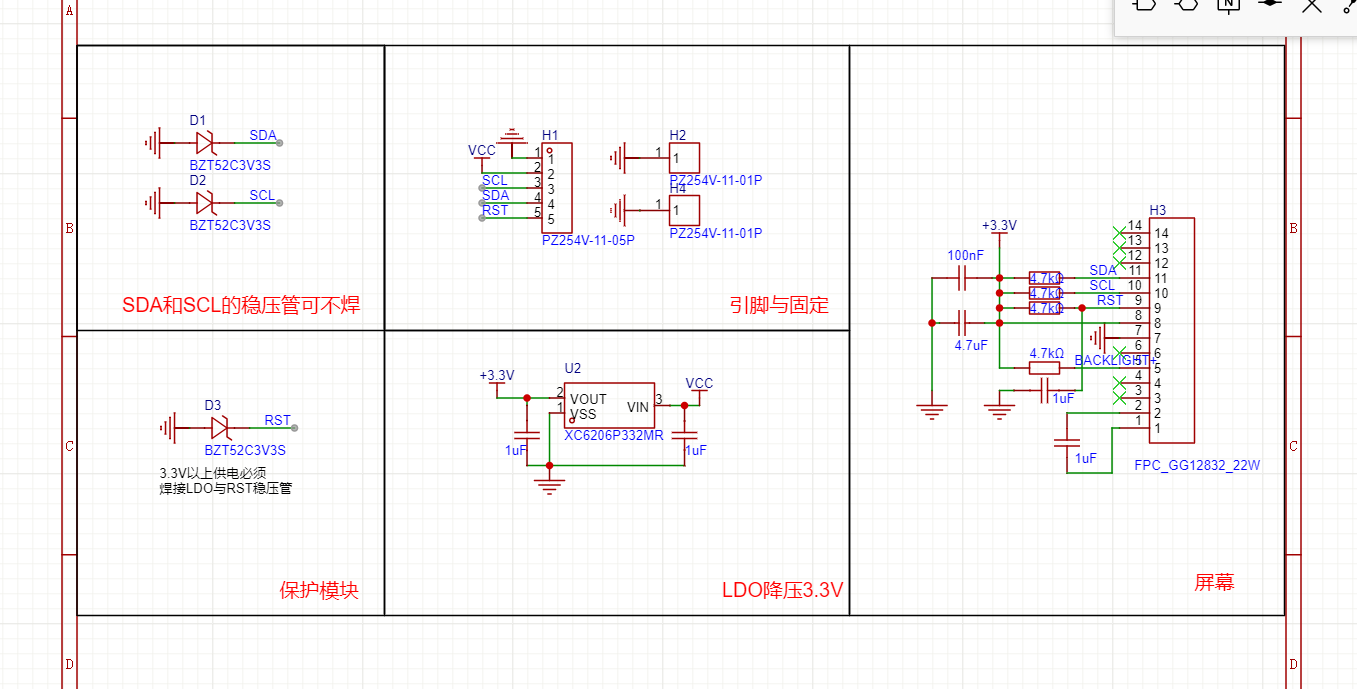

图表 1原理图设计

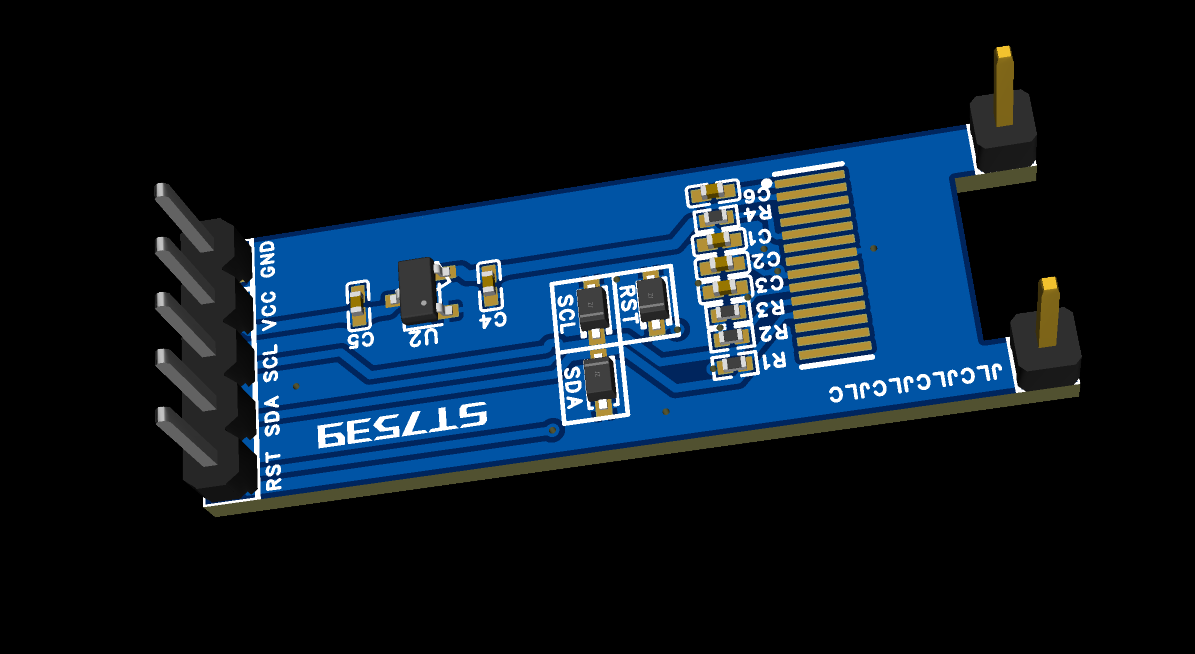

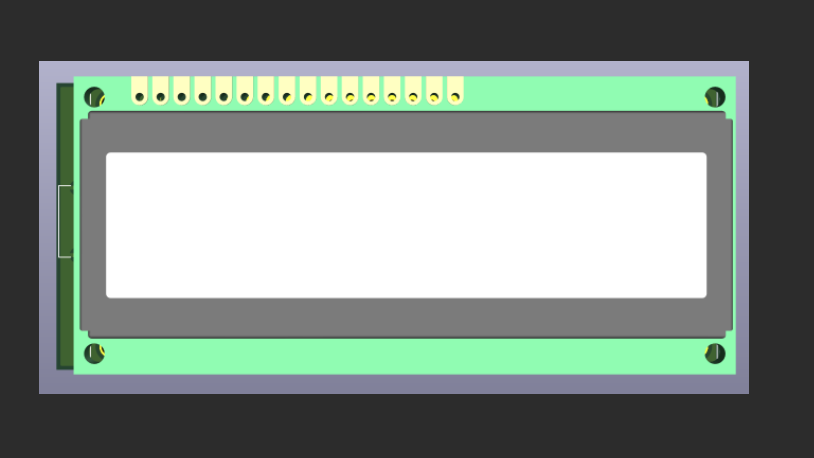

（二）PCB设计

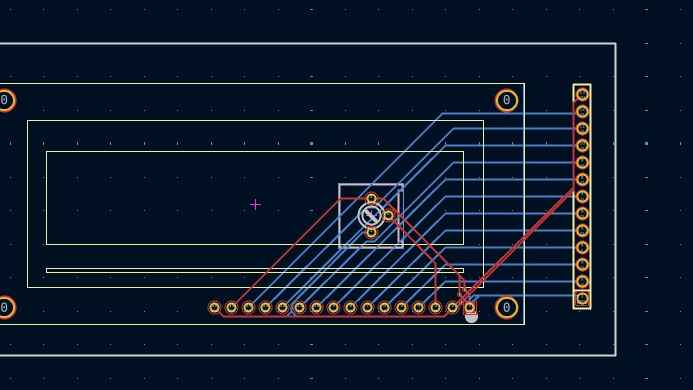

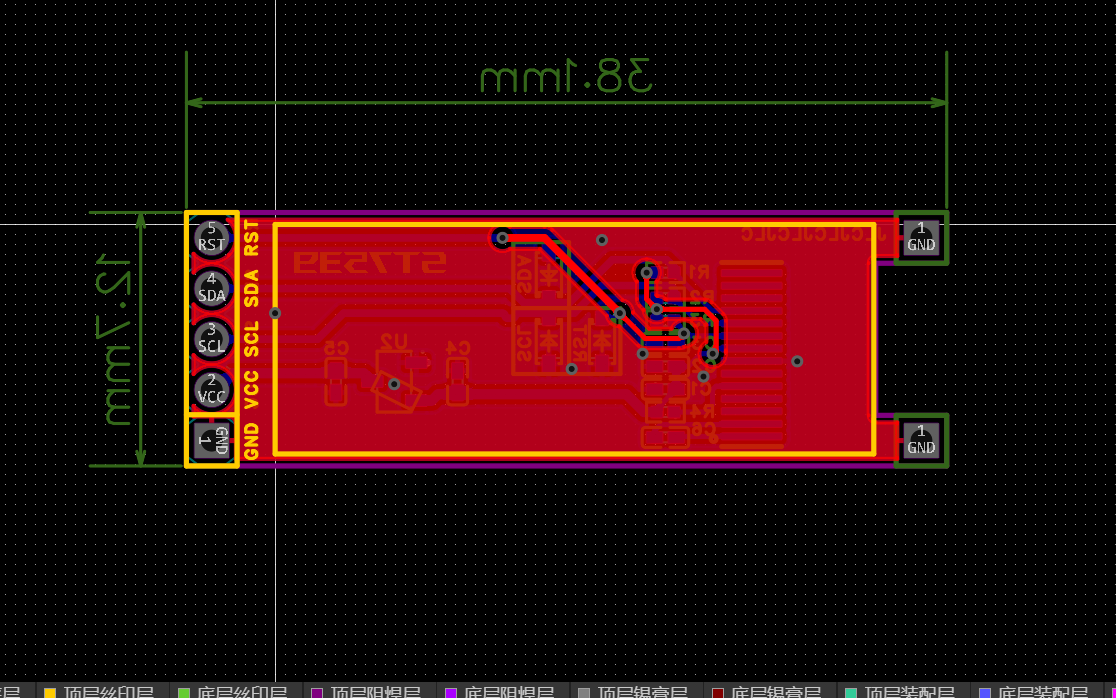

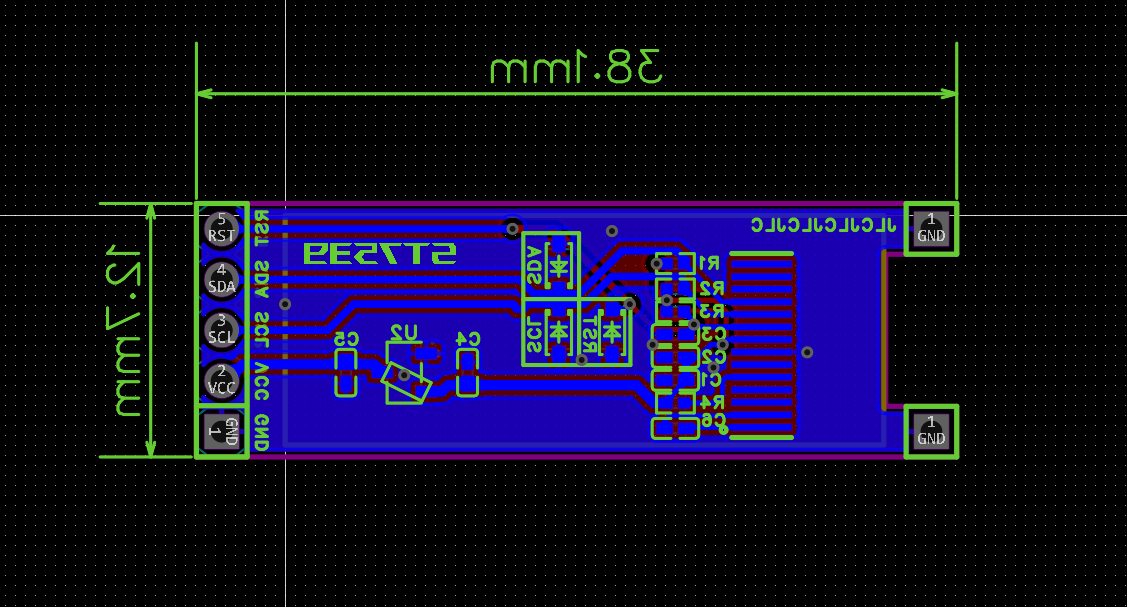

PCB布局以满足电流通路和信号完整性为首要目标。电源路径尽量短而粗，滤波电容紧靠LDO的输入输出引脚放置。所有接口排针布局在板边，便于插拔。两个固定排针（H2, H4）与主排针（H1）的间距严格控制在1400mil，确保了在面包板上的稳定安装。丝印层清晰标注了所有元器件的位号、引脚功能以及关键提示（如“SDA和SCL的稳压管可不焊”），极大方便了焊接与调试。

图表 2原理图设计

五、管脚定义

1.主信号接口 (H1, 5-Pin)

     VCC ：模块电源输入。接3.3V或5V（需焊接LDO）。

     GND ：电源地。

     SCL ：I2C总线时钟信号。

     SDA ：I2C总线数据信号。

     RST ：复位信号，低电平有效。

2. 固定排针 (H2, H4)

     GND ：与主地连接，主要用于机械固定，增强稳定性。

3. 屏幕接口 (H3)

     连接至16x2 LCD屏幕的FPC排线。

六、eZ-PLM上新建物料和项目的截图

图3：物料管理截图

图4：项目详情图

七、板上设置及标识

1. 电源设置

     3.3V供电：直接将3.3V接入VCC，并在LDO位置焊接0Ω电阻短接其输入输出，此时可不焊接稳压管。

     5V供电 ：将5V接入VCC，必须焊接LDO（U2）和RST处的稳压管（D3），以提供稳定的3.3V逻辑电平和信号保护。

2. 背光亮度设置

     通过更换电阻R4的阻值来调节背光亮度。阻值越大，亮度越低。默认使用0Ω电阻或用焊锡短路，实现最大亮度。

3. 保护元件设置

     稳压管D1, D2, D3为可选焊接。当确认主控MCU为3.3V逻辑电平时可不焊，以节省成本；若逻辑电平不明确或为5V系统，建议全部焊接以确保安全。

4.  标识说明

     板上的丝印清晰标注了各个元器件的位号（如R4, U2, H1）和接口的引脚定义（VCC, GND, SDA等）。

     特殊的使用提示，如“稳压管可不焊”，也通过丝印标注在PCB上，体现了人性化设计。

八、心得体会

在设计和完成这款16x2 LCD驱动板的过程中，我深刻体会到“把简单的东西做可靠”并不容易。最初，我认为这只是一个简单的转接板，但在实际规划中，需要考虑各种实际应用场景：用户可能用3.3V的STM32，也可能用5V的Arduino；屏幕排线在反复插拔中可能会松动；学生在焊接时可能会接错线...

这些思考最终都转化为了具体的设计：增加LDO和稳压管实现了电压兼容与保护；两个固定排针的成本几乎可以忽略，却彻底解决了排线不稳定的隐患；在丝印上添加备注则能有效减少调试阶段的问题。在将原理图转换为PCB时，我学习了如何合理安排布局，确保电源路径最短，信号线流畅，并且反复检查了DRC规则，避免出现生产错误。

通过这个项目，我不仅巩固了模拟电路（LDO、稳压管）和数字电路（上拉电阻、总线）的知识，更提升了我作为一名硬件工程师的必备素养——前瞻性和严谨性。我认识到，一个好的设计不仅仅是功能的实现，更是对用户可能遇到的各种问题的预判和解决。这次经历为我后续更复杂的PCB设计项目打下了坚实的基础。
