任务介绍

设计一款四位七段数码管驱动模块2线串行接口控制包含：亮度调节功能、

模块介绍

根据任务要求本次我选用的是HT16K33HT16K33 是 Holtek（合泰）推出的一款LED 驱动及键盘扫描控制芯片，专为数码管、点阵 LED 等显示设备设计，同时支持按键扫描功能，广泛应用于小型显示终端（如电子钟、仪表盘、小家电显示屏等）。

HT16K33HT16K33 得捷的链接1048 Adafruit Industries LLC | 光电器件 | DigiKey

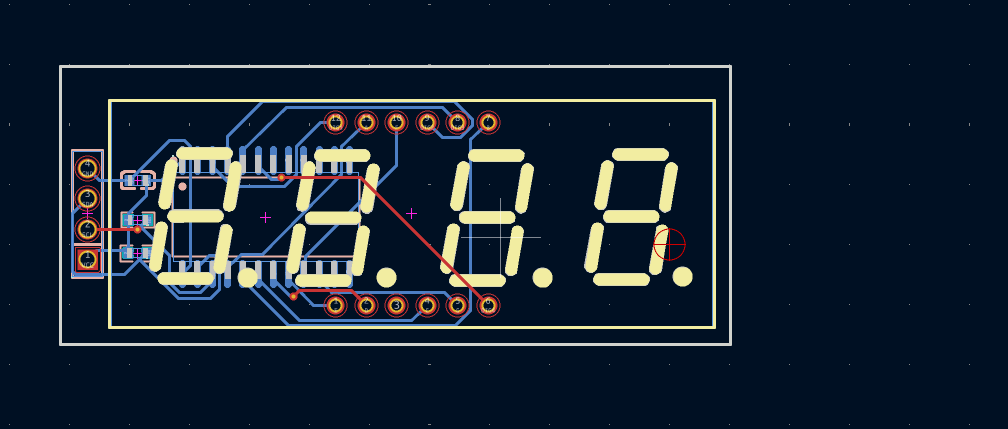

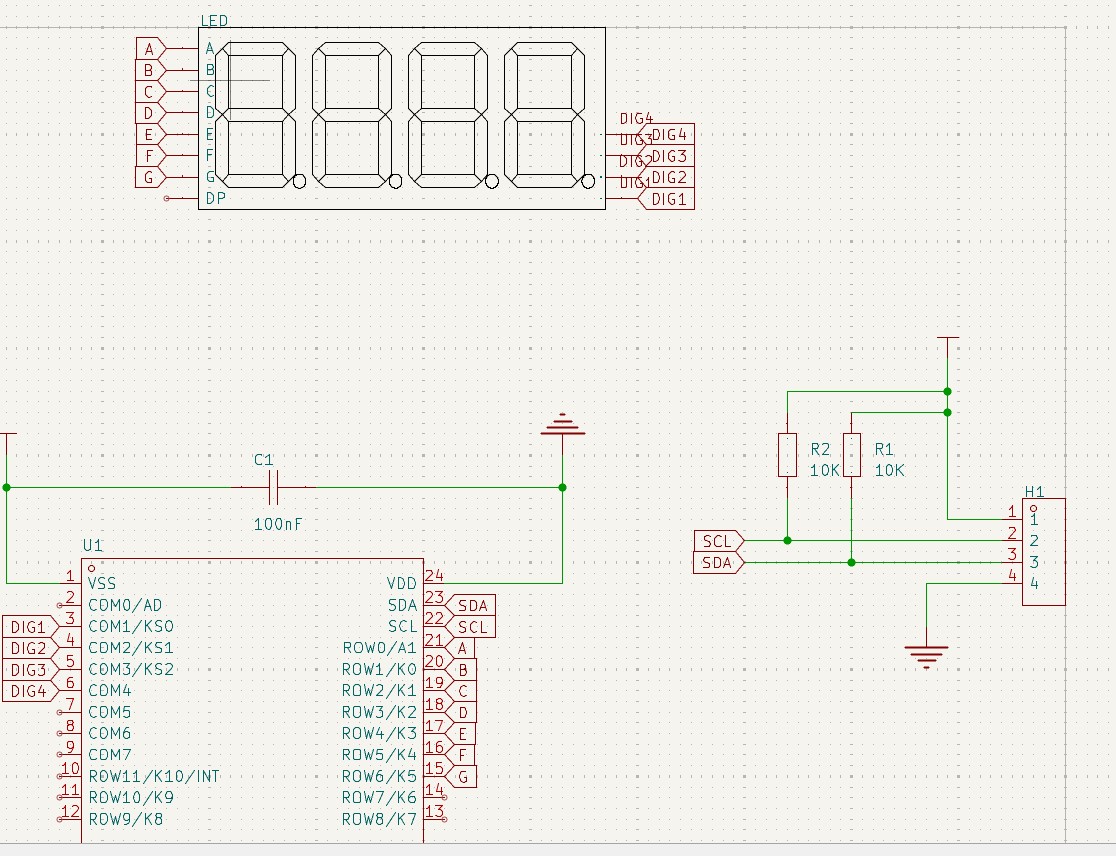

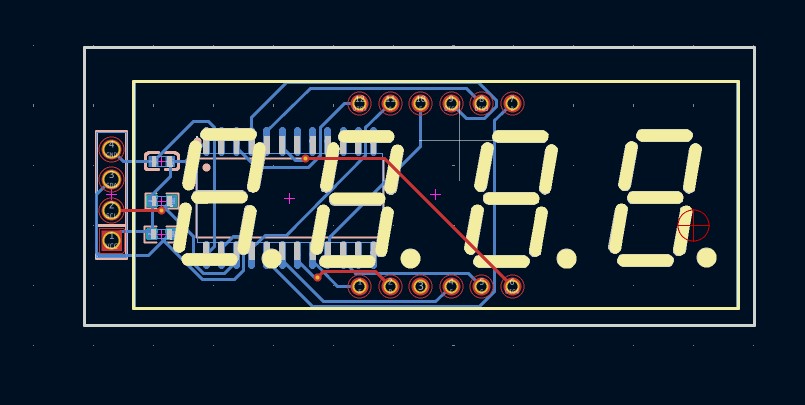

原理图和PCB模块介绍

一、核心器件：HT16K33（U1）

• 功能：HT16K33 是合泰推出的 LED 驱动与键盘扫描芯片，内置 128×8 位 RAM，支持 I²C 通信，可驱动最多 16×8 的 LED 点阵或 8 位 7 段数码管，同时具备按键扫描能力（本电路未用按键功能）。

二、数码管显示模块

• 4 位 7 段数码管：包含 A - G 段（对应数码管的 7 个笔画）和 DP（小数点），用于显示数字或字符。
• 连接方式：
• • HT16K33 的A - G引脚（U1 的 14 - 20 脚）连接数码管的段引脚（A - G），控制每个笔画的亮灭。
  • HT16K33 的COM0 - COM4引脚（U1 的 3 - 7 脚）连接数码管的位选引脚（DIG1 - DIG4），通过 “位选 + 段选” 的动态扫描方式，依次点亮 4 位数码管，利用人眼视觉暂留实现 “同时亮” 的效果。

三、I²C 通信模块

• 接口H1：4 针接插件，用于连接主控设备（如 MCU）的 I²C 总线：
• • 引脚 1：电源（VDD，需与 HT16K33 的VDD共电，通常为 3.3V 或 5V）。
  • 引脚 2：SCL（I²C 时钟线），接 HT16K33 的SCL引脚（U1 的 22 脚），并通过R1（10kΩ）上拉到电源，保证信号电平稳定。
  • 引脚 3：SDA（I²C 数据线），接 HT16K33 的SDA引脚（U1 的 23 脚），同样通过R2（10kΩ）上拉到电源。
  • 引脚 4：地（GND），与 HT16K33 的VSS（U1 的 1 脚）共地。

四、电源与滤波模块

• 电源VDD：为 HT16K33 和数码管提供工作电压（3.3V 或 5V，需与主控设备匹配）。
• 滤波电容C1（100nF）：接在VDD与VSS之间，滤除电源的高频噪声，保证芯片供电稳定。

电路工作流程

1. 主控通信：MCU 通过H1的SCL和SDA，向 HT16K33 发送 I²C 指令，包括 “设备地址选择”（HT16K33 支持 4 种从机地址，由A1引脚配置，本电路中A1接ROW0，需结合实际接线确定地址）、“显示数据写入” 等。
2. 数据存储：HT16K33 将接收到的显示数据存入内部 RAM，RAM 的地址与数码管的 “位（COM）” 和 “段（A - G、DP）” 一一映射。
3. 动态扫描显示：HT16K33 内部的扫描电路，按一定频率依次选通COM0 - COM4（对应 DIG1 - DIG4），同时在A - G引脚输出对应段的电平，使当前选中的数码管显示指定数字，通过快速切换 4 位数码管，实现稳定的 4 位数字显示。

管脚定义

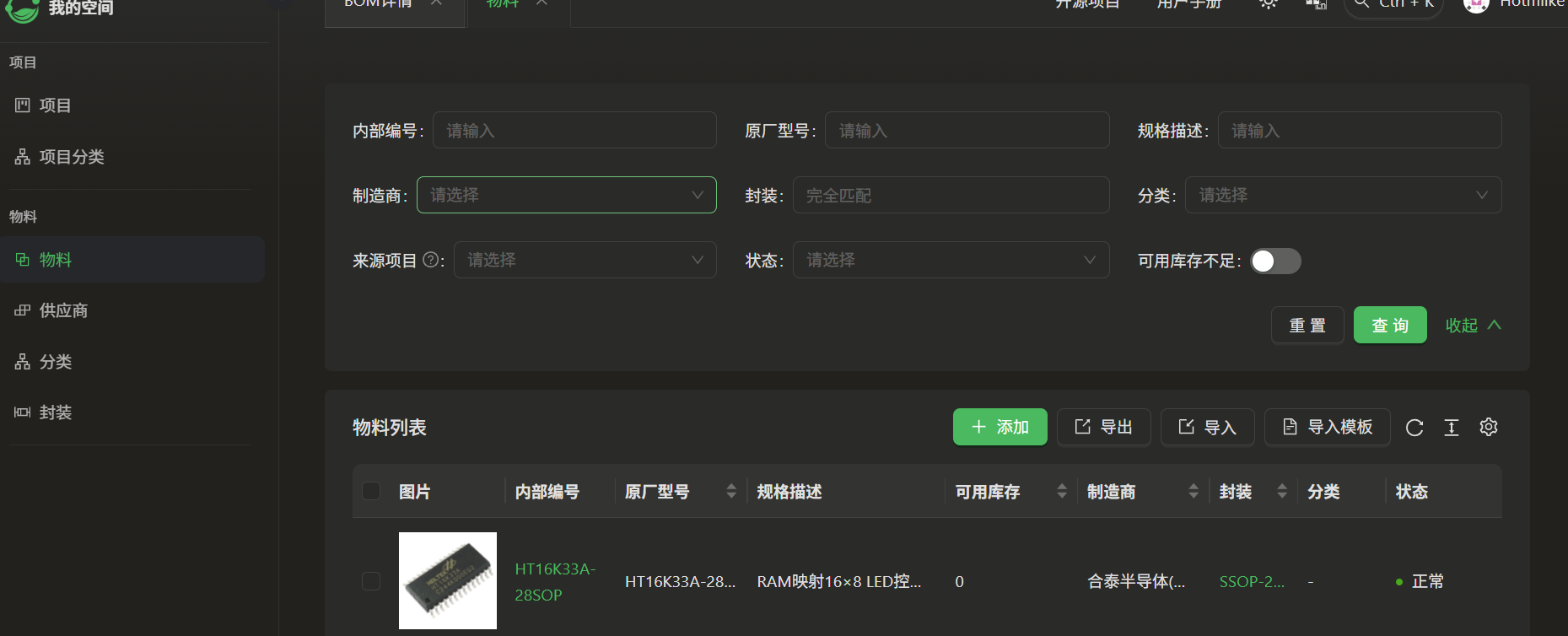

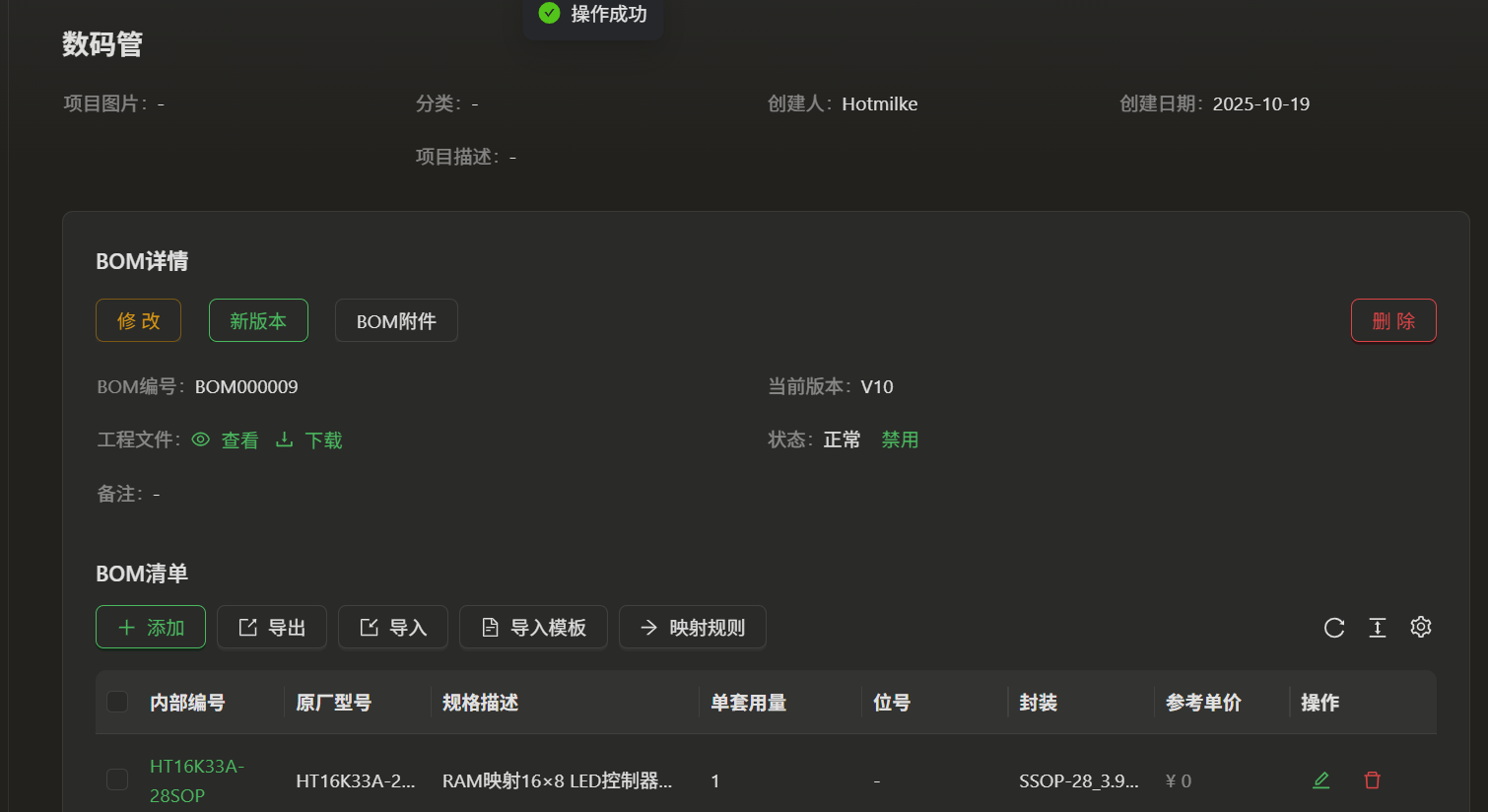

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

心得体会

设计 HT16K33 数码管电路，让我体会到集成芯片对简化设计的重要性。用 I²C 总线替代传统并行接口，仅需 2 根线就控制 4 位数码管，大幅减少了 MCU 引脚占用。

调试时发现，上拉电阻选型影响通信稳定性，4.7kΩ 比 10kΩ 响应更灵敏。动态扫描的频率设置也关键，过低会有闪烁，过高则增加功耗，最终选 200Hz 平衡效果。

电路虽简单，但细节决定可靠性，比如电源滤波电容和地址引脚配置，让我明白硬件设计需兼顾功能实现与实际场景适配。
