任务介绍

本次任务的核心目标是设计一款四位数码管驱动模块，由于数码管的尺寸限制，我们需要重新设计尺寸大小。该款模块要求使用驱动四位七段数码管，采用串行接口控制，也就是说通信后可以自己控制数码管，最主要的要求在得捷官网上可售的，我们浏览的搜索显示驱动器，在其中进行筛选查找。具体的任务要求如下：

设计一款四位七段数码管驱动模块

2线串行接口控制

包含：亮度调节功能

主要器件：需在DigiKey官网上有货且正常售卖

模块介绍

本次设计的四位数码管驱动模块是基于ET6226M设计的，ET6226M是一款矩阵LED驱动控制芯片，具备键盘扫描功能。该芯片设计用于提供可靠的LED显示控制，并支持多种控制模式与操作要求。它集成了多个功能，包括数字输入输出接口、数据锁存、LED驱动、亮度调节、键盘扫描等，因此它非常适合于需要LED矩阵显示的应用场景，如数码管。ET6226M的高稳定性和抗干扰能力使得它能够在长时间连续运行的条件下保持出色的表现。ET6226M芯片采用8×4或7×4显示矩阵模式，具备不低于25mA的段驱动电流和不低于150mA的位驱动电流，这使得它能够驱动多个LED单元以实现高效的显示效果。为了适应不同的应用需求，芯片提供了八个亮度调节等级，能够根据不同的环境需求进行调整。此外，ET6226M芯片内建有时钟振荡电路和上电复位电路，支持3.0V至5.5V的电源电压范围，具有较强的电压适应性。ET6226M支持高效的双线串行接口，通过DAT和CLK信号实现数据传输。数据传输采用同步方式，当CLK信号为高时，DAT信号必须稳定。只有当CLK信号为低时，DAT信号的状态才会发生变化。芯片通过这种方式与外部微控制器（MCU）进行通信，保证了数据的准确传输和实时响应。ET6226M的工作电压范围为3V至5.5V，待机电流非常低，只有0.3mA，而在休眠模式下，电流降至0.05mA，极大地延长了电池寿命。它的输入电压范围为-0.5V到VCC+0.5V，适用于大部分常见的工作环境。ET6226M还具有较高的抗干扰能力，可以在多种电磁环境下稳定工作。ET6226M是一款功能全面、性能稳定、抗干扰能力强的矩阵LED驱动芯片，适合广泛应用于LED显示控制、键盘扫描等场合。其低功耗、高亮度调节能力和良好的兼容性使得它在工业控制、家电、消费电子等领域有着广泛的应用前景。

ET6226M芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/umw/ET6226M/25618760

原理图和PCB模块介绍

原理图

PCB

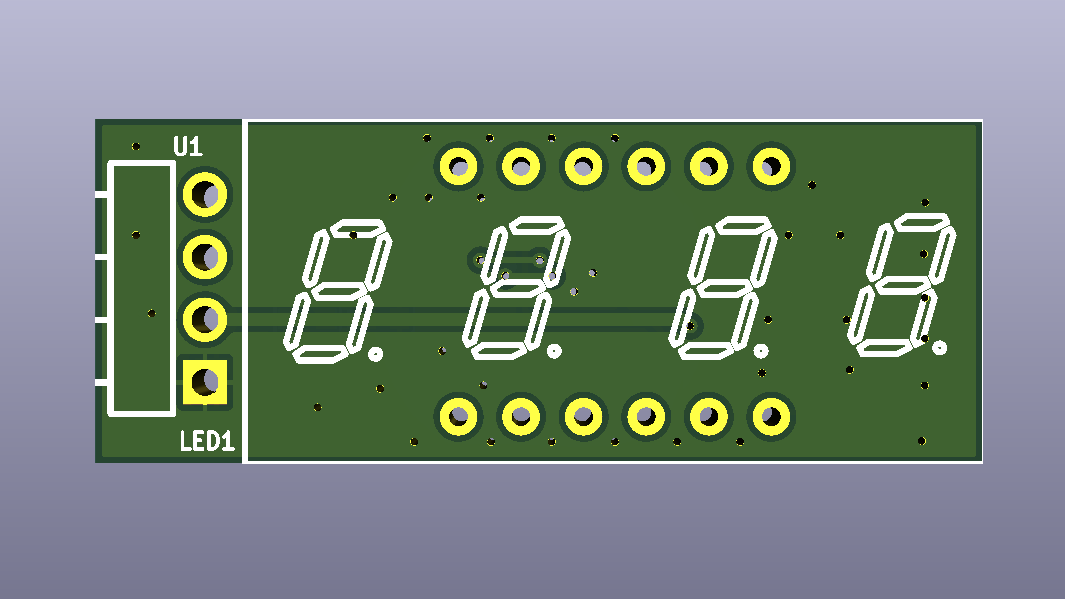

3D效果图

模块主要性能指标和管脚定义

主要性能指标

管脚定义

电池接口：

eZ-PLM上新建物料和项目的截图

我们使用了eZ-PLM系统进行项目管理，上传了自己的工程文件，每次上传都会要求修改保存记录各个版本，也可随时查阅。物料管理，项目管理，BOM自动提取，还是非常的方便的。

物料添加展示图

项目详情图

心得体会

本次的任务是四位数码管驱动模块，参看了不少的芯片资料，最后选择了这款芯片，新出的一个芯片感觉控制还是比较不错的，根据数据手册进行外部引脚的基本配置，直接配置寄存器就可以了。
