任务介绍
本次选择的任务是做一款四位数码管驱动模块，具体任务如下：
设计一款四位七段数码管驱动模块；
2线串行接口控制；
包含：亮度调节功能。
我们本次选择的接口是2.54mm插针接口，主要器件是一个RT9532GQW充电芯片。
模块介绍
本次设计的模块主要基于ET6226M进行设计，ET6226M是友台半导体（UMW）推出的一款集成LED驱动与键盘扫描功能的专用控制芯片，采用SOP16封装，支持3V-5.5V宽电压工作，适用于工业控制、家电面板等需要长期稳定运行的场景。其核心功能包括8段×4位LED驱动（段电流≥25mA，位电流≥150mA）、7×4bit键盘扫描、8级亮度调节，并通过高速两线式串行接口与MCU通信。硬件设计需注意：VCC端需就近放置1μF电容（C1），按键串联电阻建议2kΩ，通讯端口需配置RC滤波网络（如100pF电容+4.7kΩ电阻）以增强抗干扰能力。
在硬件结构方面，主要的结构限制是数码管，本次选择的是4位0.36英寸数码管，为了尽可能的小一点就是以这个数码管的尺寸为基准进行的设计，整体尺寸就比数码管长了一点，为了走线方便，引脚的匹配选择是通过就近原则设计的，这在后的程序设计需要着重注意一点。
ET6226M芯片DigiKey链接：https://www.digikey.cn/zh/products/detail/umw/ET6226M/25618760
原理图和PCB模块介绍
原理图
PCB

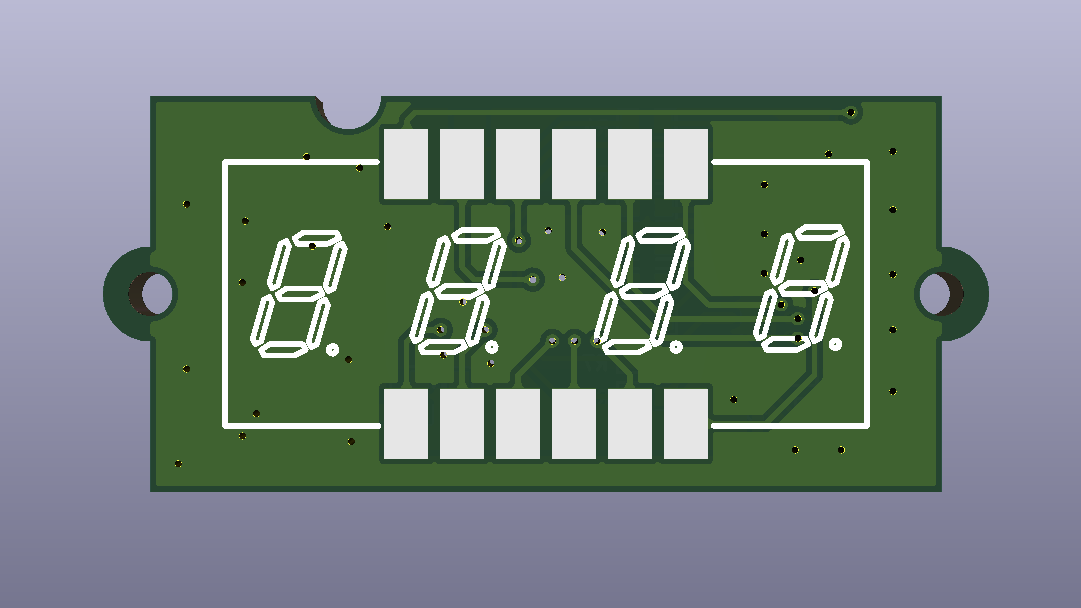

3D效果图

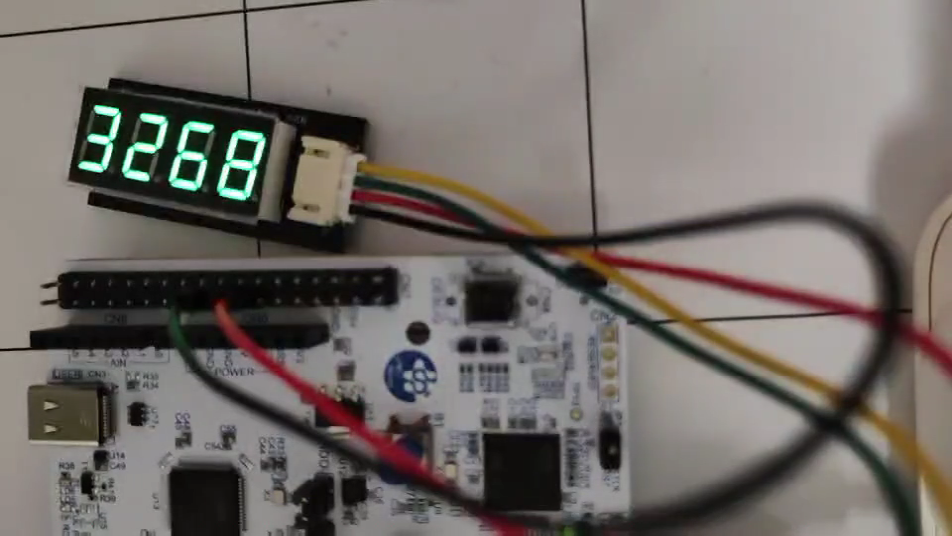

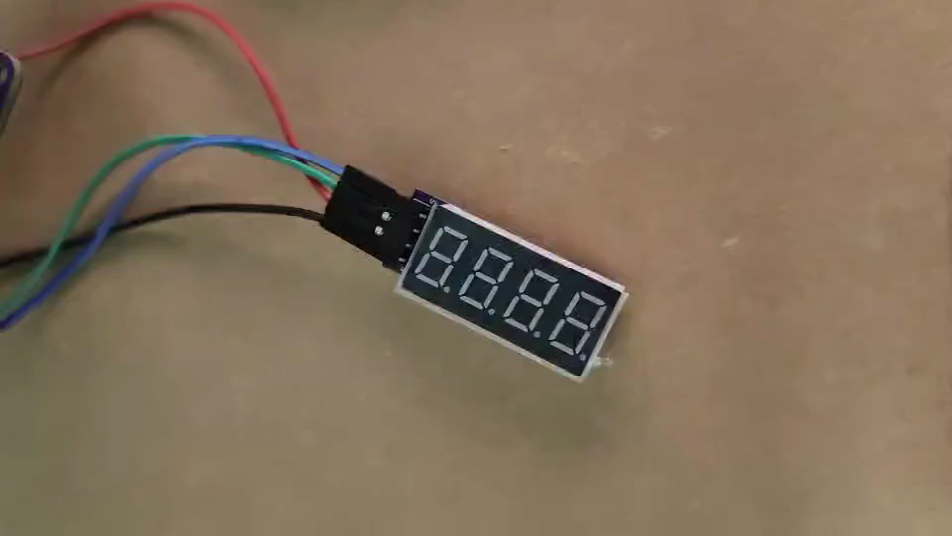

模块主要性能指标和管脚定义
主要性能指标
模块名称 | 四位数码管驱动模块 |
核心芯片 | ET6226M |
输出接口 | 排针 |
通信功能 | 2路串行 |
板卡尺寸 | 14*36 |
管脚定义
输出接口：
管脚属性 | 管脚名 | 管脚编号 |
P | GND | 1 |
P | VCC | 2 |
IO | DAT | 3 |
IO | CLK | 4 |
eZ-PLM上新建物料和项目的截图
使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。
物料添加展示图
项目详情图
心得体会
本次参与项目的开发实际上有很多优秀的参考设计可以参考，也希望可以学习这个优秀设计的内容，进而锻炼自己的硬件设计能力和PCB的绘制能力，通过不断的模块化的设计可以尽可能多的接触更多的新器件，在了解其基本特性的前提下，学习使用他们，这是一次非常不错的机会，加油！
