任务介绍
本次选择2025 Make Blocks第五期的任务7，选用MPS的MPM54524电源模块
模块介绍
MPM54524是MPS的DCDC芯片，可输入一路，独立控制四路的电源输出。独立输出通道为4，输入电源范围是4-16V，输出电源范围是3.3V，每路均可达到5A电流，功率最大可达66W。
原理图和PCB

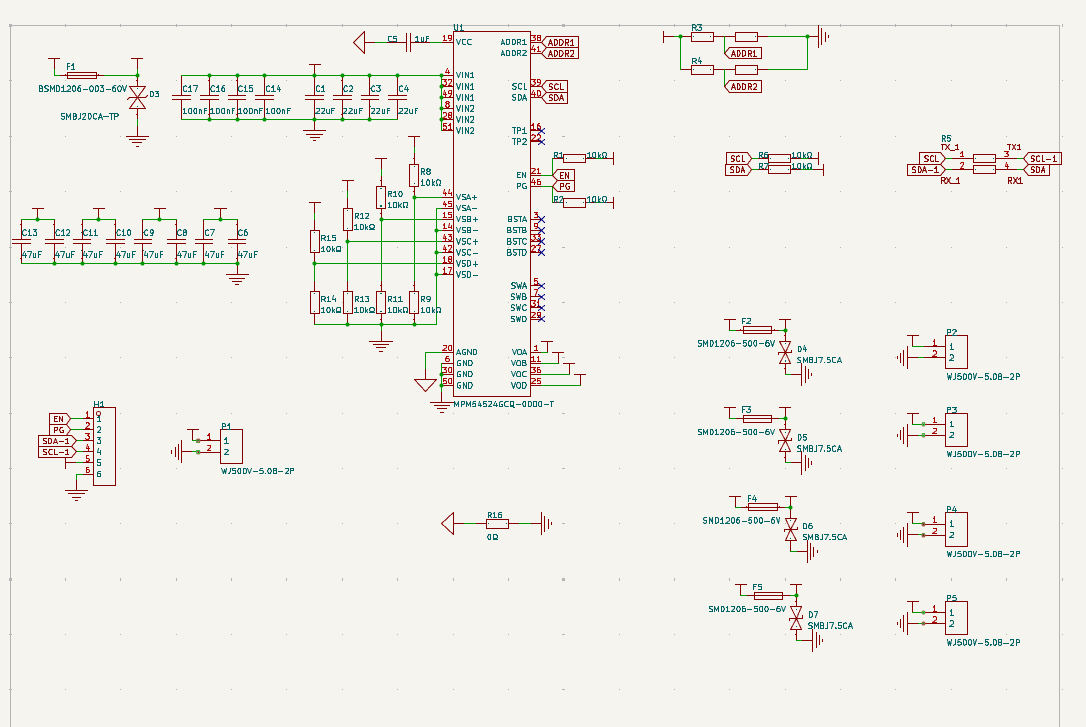

从左向右，P1是电源输入的3.81mm插座，F1是输入端的保险丝，D3是TVS防止过压。C1到C4、C14到C17是输入端的滤波电容。VOA是输出电压引脚，VSA+是FB引脚，连接分压电阻，VSA-连接输出GND。H1是2.54x6p引脚，兼容OLED屏幕插座，EN和PG是使能和输出引脚，外部上拉后引出。SCL和SDA外部上拉。ADDR是I2C的地址，使用上下拉电阻，可自由选择ADDR地址。输出端均采用自恢复保险丝加7.5V浪涌TVS，防止输出过流和过压。P2到P4是四路电源输出的3.81mm插座。

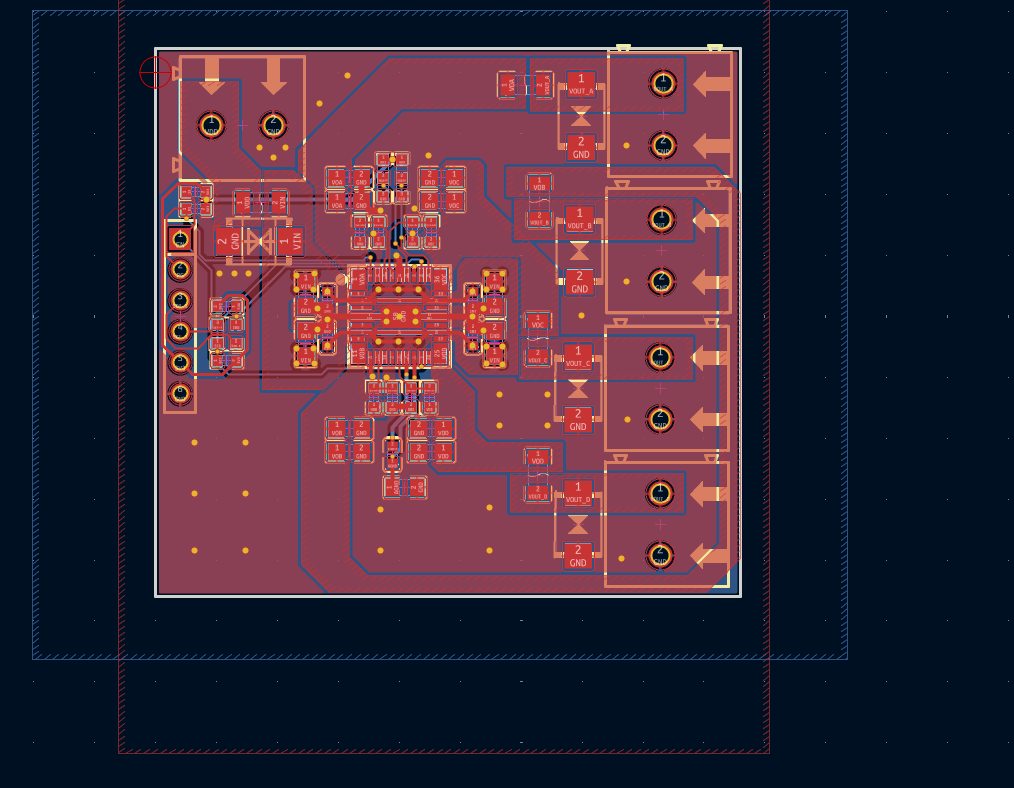

PCB采用两层板，四路电源从电源输出引脚到3.81mm插座，均采用铺铜连接，以减少损耗。
模块性能和管脚定义
输入电压：4-16V
输出电压：0V-3.3V
独立输出通道：4个
单路最大电流：5A

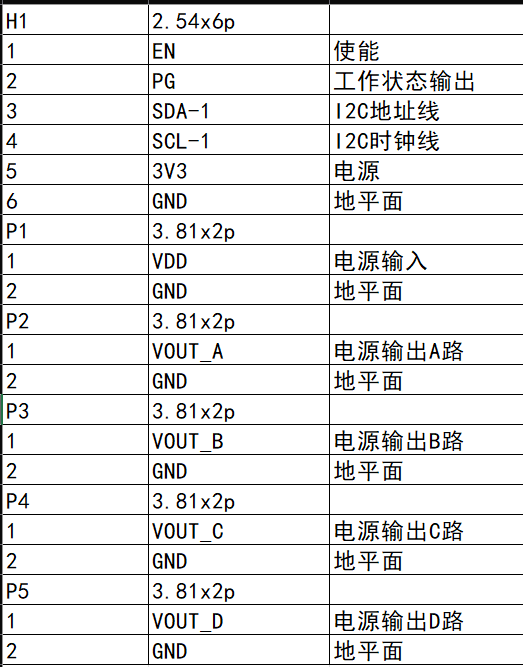

管脚定义

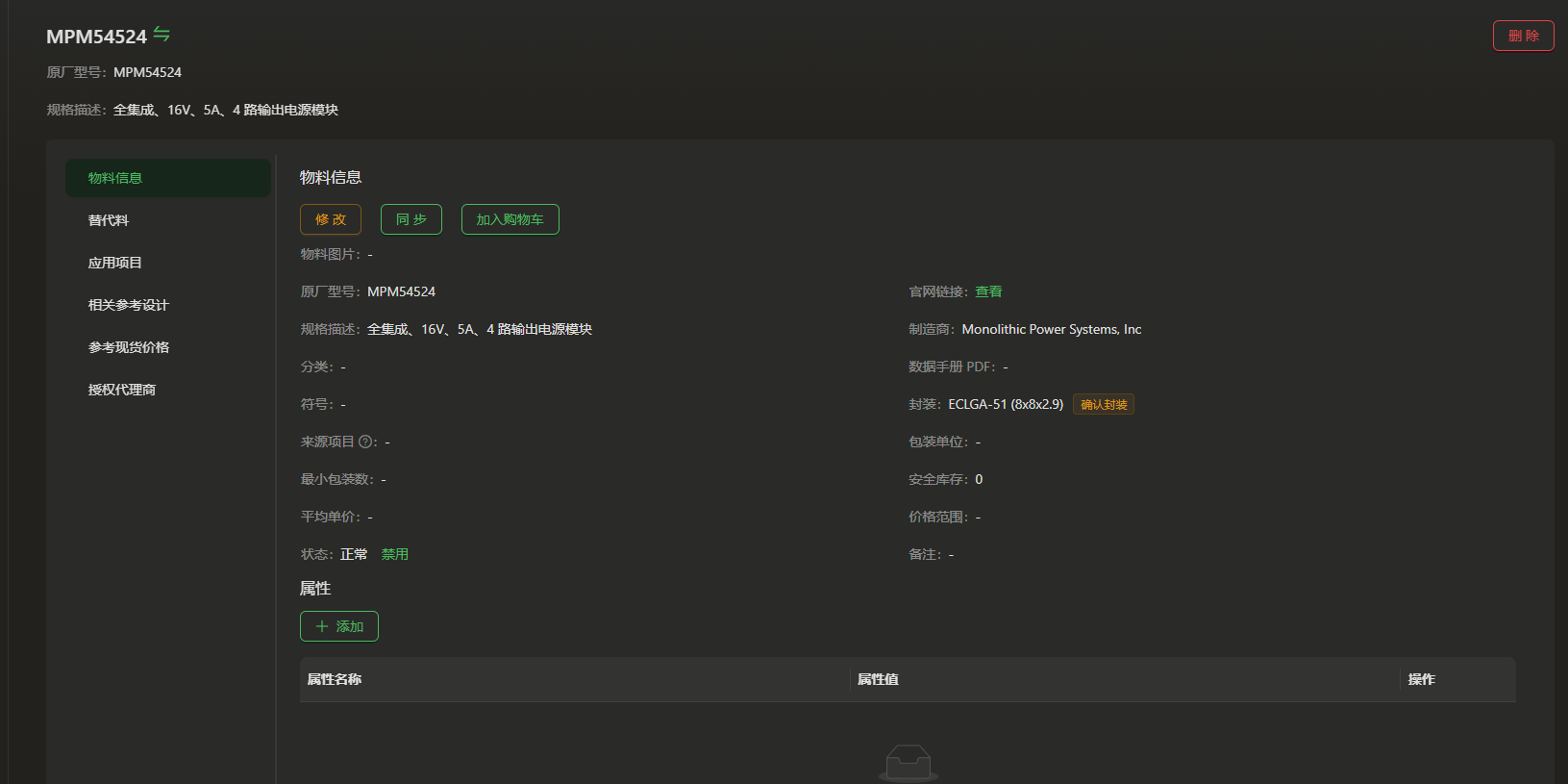

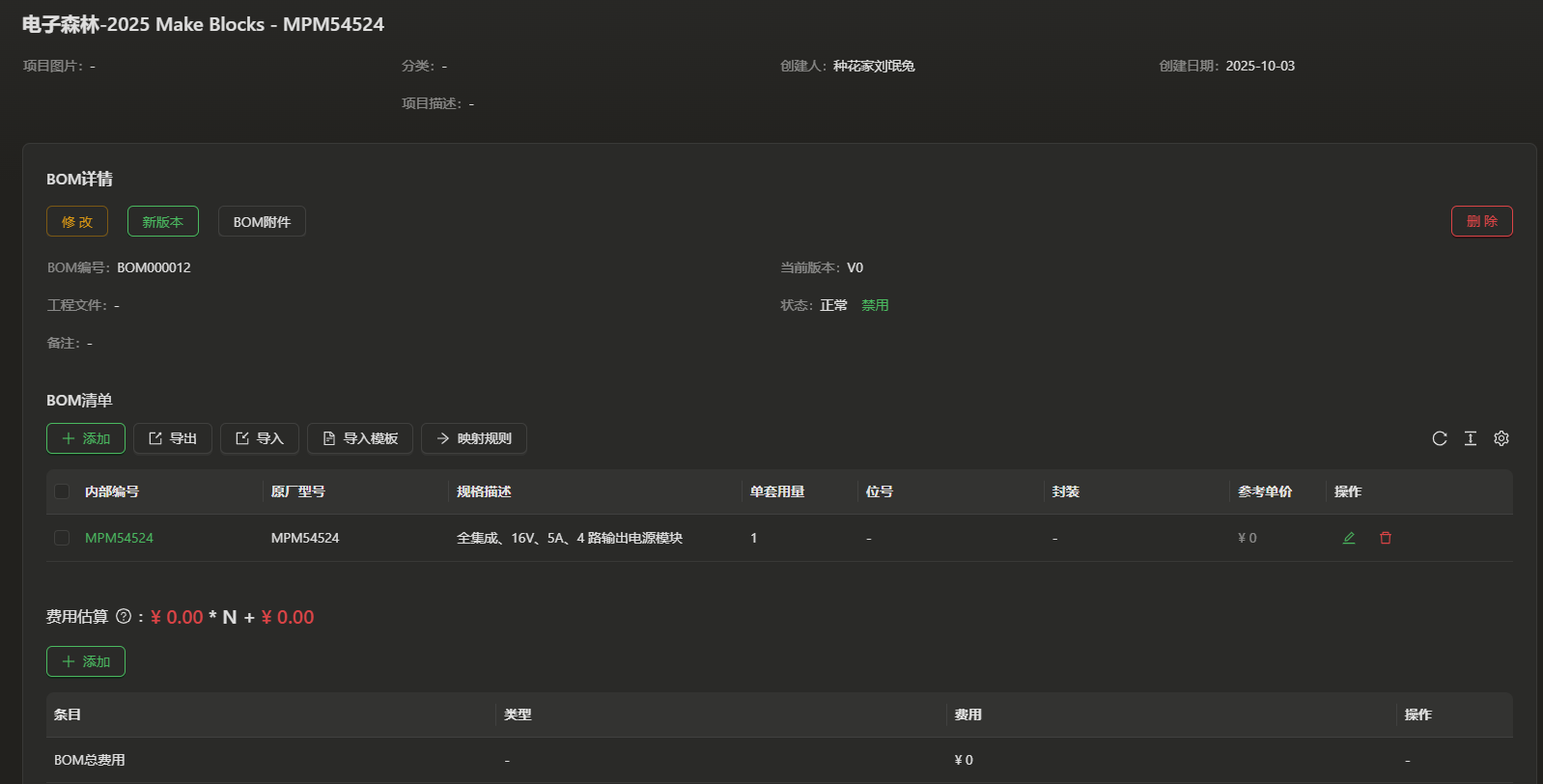

eZ-PLM截图
心得体会
第五期了，画板经验有不少提高
附件下载
D-02-MPM54254-KICAD.zip
ProPrj_D-02--MPM54524四路输出_2025-10-03.kicad_pcb
ProPrj_D-02--MPM54524四路输出_2025-10-03.kicad_sch
团队介绍
本作品由电子の兔完成
