任务介绍
设计一个输入3-20V,输出5V/2A的升降压转换模块
- 具备输入输出电压监测
- 软启动功能
- PCB尺寸建议控制在35mm×25mm范围内
- 主要器件:需在DigiKey官网上有货且正常售卖
模块介绍
本项目旨在设计一款高性能、宽输入电压范围的升降压(Buck-Boost)DC-DC电源模块。该模块需能够适应输入电压(3V至20V)在大范围波动的情况下,稳定输出5V/2A(10W)的电源,为便携设备、电池供电系统、工业控制等应用场景提供一个灵活、可靠的电源解决方案。
1. 主要芯片选择:TPS55289
2. 芯片功能与应用
本设计的核心采用了德州仪器(TI)的 TPS55289 集成式四开关Buck-Boost控制器。选择该芯片的主要原因如下:
- 先进拓扑结构:采用四开关Buck-Boost拓扑,能够实现输入电压在低于、高于或等于输出电压时,均能稳定高效地工作,无缝切换,无工作盲区。
- 宽输入电压范围:3V至36V的宽输入范围,完美覆盖本项目3V-20V的需求,并留有充足余量。
- 高集成度与高效率:芯片内部集成了四个高效率的MOSFET驱动器,简化了外部电路设计。采用平均电流模式控制,提供了优异的线性和负载调整率,峰值效率可达95%以上。
- 灵活的可配置性:开关频率可通过单个电阻在200kHz至2.2MHz范围内调节;内置可调软启动、功率限制、输出电压设置等功能,方便优化设计。
- 完善的保护功能:具备欠压锁定(UVLO)、过流保护(OCP)、过压保护(OVP)和过热关断(TSD)等功能,保证了系统的可靠性。
3. 模块功能
本模块通过TPS55289RYQR芯片,能够实现对锂电池供电的电压实现升降压控制输出稳定电压:
- 核心功能:将不稳定的宽范围直流输入(如锂电池、12V/24V工业总线、太阳能板等)转换为稳定的5V直流输出。
- 典型应用:
- 便携式设备供电(如由单节锂电池或12V铅酸电池供电)
- 车载设备电源(12V/24V车系转换至5V)
- 工业传感器与采集模块的电源
- USB Type-C PD诱骗设备的供电前端
TPS55289RYQR 芯片 DigiKey 链接:https://www.digikey.cn/zh/products/detail/texas-instruments/TPS55289RYQR/16928303
原理图和PCB模块介绍
原理图

模块原理图主要由以下几个部分构成:
1. 功率转换单元:
- 电感(L1):选用 4.7µH 的屏蔽功率电感,饱和电流需大于4A,以承受峰值电流并降低电磁干扰。
- 输入/输出电容(Cin, Cout):输入侧采用 2×22µF + 2×10µF陶瓷电容(X7R, 25V)进行高频去耦;输出侧采用 2×22µF + 2×10µF 陶瓷电容(X7R, 10V)并联,以降低输出电压纹波并应对负载瞬变。
2. 反馈与输出电压设置:
通过分压电阻网络(Rfb1, Rfb2)精确设置输出电压。根据公式 Vout = 1.2V × (1 + Rfb1 / Rfb2),选用 Rfb1=31.6kΩ 和 Rfb2=10.0kΩ(1%精度)来设定 5V 输出。
3. 使能控制(EN/UVLO):
为实现输入电压低于3V时自动关闭模块,设计了分压电阻网络。选用 R1=150kΩ 和 R2=100kΩ(1%精度)。当输入电压降至约3.08V时,EN引脚电压低于1.23V的开启阈值,芯片关断,实现欠压保护。
4. 开关频率设置:
通过在FSW引脚连接电阻(Rfsw)来设定开关频率。为实现效率与体积的平衡,选择约 0.966 MHz 的频率,对应 Rfsw=20kΩ。
5. IIC通信设置:
通过IIC接口,可以对芯片的参数进行配置。例如可通过IIC配置 Vref 的电压为 1.2V 或 0.8V。

PCB

优秀的PCB布局是电源稳定性和低EMI的关键。本设计遵循以下原则:
- 功率环路最小化:将输入电容(Cin)、电感(L1)、输出电容(Cout)以及芯片的VIN、PGND、SW和VOUT引脚形成的功率回路面积设计得尽可能小,以减小寄生电感和电磁辐射。
- 敏感信号隔离:反馈电阻分压器(Rfb1, Rfb2)的走线远离高频开关节点(SW1, SW2)和电感,并采用模拟地屏蔽,防止噪声耦合。
- 散热处理:芯片的裸露热焊盘(PowerPAD)通过多个过孔牢固地连接到PCB的接地平面,以充分利用铜箔面积进行高效散热。
- 地平面分割:采用“单点接地”或明确区分功率地(PGND)和模拟地(AGND),避免大开关电流对敏感的控制信号造成干扰。

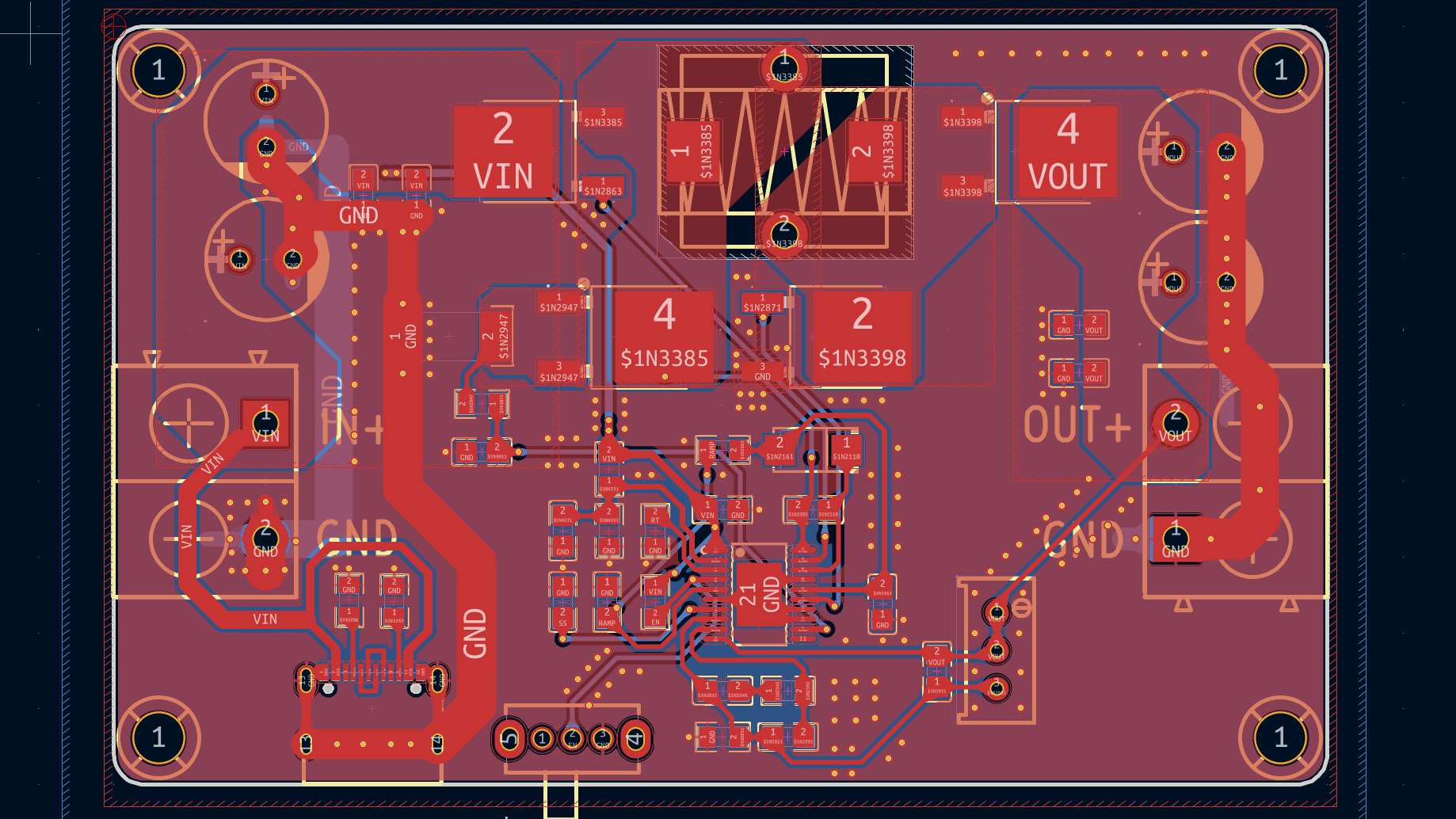

PCB预览图

模块主要性能指标和管脚定义
主要性能指标
性能指标 | 典型值 | 条件 |
|---|---|---|
输入电压范围 | 3.0 V ~ 20.0 V | - |
输出电压 | 5.0 V ±2% | 0A - 2A负载 |
最大输出电流 | 2 A(连续) | - |
开关频率 | 0.966 MHz | 可调 |
典型效率 | > 93% | Vin=12V, Iout=2A |
欠压锁定 | ≈ 3.08 V | 可调 |
工作温度范围 | -40℃ ~ +85℃ | - |
保护功能 | 欠压保护、过流保护、过热关断 | - |
I2C地址 | 2个 | 可通过芯片 MODE 引脚配置为2个不同地址(0x74, 0x75),支持同一总线上挂载多个模块 |
板卡尺寸 | 34mm × 35mm | 适应较宽的温度环境 |
板型 | 长方 | - |
管脚定义
顶面管脚属性 | 顶面管脚名 | 顶面管脚编号 |
|---|---|---|
P | IN+ | 1 |
P | GND | 2 |
P | - | 3 |
P | OUT+ | 4 |
P | GND | 1 |
P | 3V3 | 2 |
I/O | SCL | 3 |
I/O | SDA | 4 |
板上设置及标识
标记 | 名称 | 默认状态 | 描述 |
|---|---|---|---|
IN+ | 输入端正极 | - | 输入正极一端连接到此处 |
GND | 输入端负极 | - | 输入负极一端连接到此处 |
- | 输出端负极 | - | 输出端负极一端连接到此处 |
OUT+ | 输出端正级 | - | 输出端正极一端连接到此处 |
GND | 接地端 | - | 整个模块的公共接地参考点 |
3V3 | 3.3V电源正极 | - | 连接外部3.3V电源正极,为模块提供工作电压 |
SCL | IIC SCL | - | IIC通信的SCL线连接到此处 |
SDA | IIC SDA | - | IIC通信的SDA线连接到此处 |

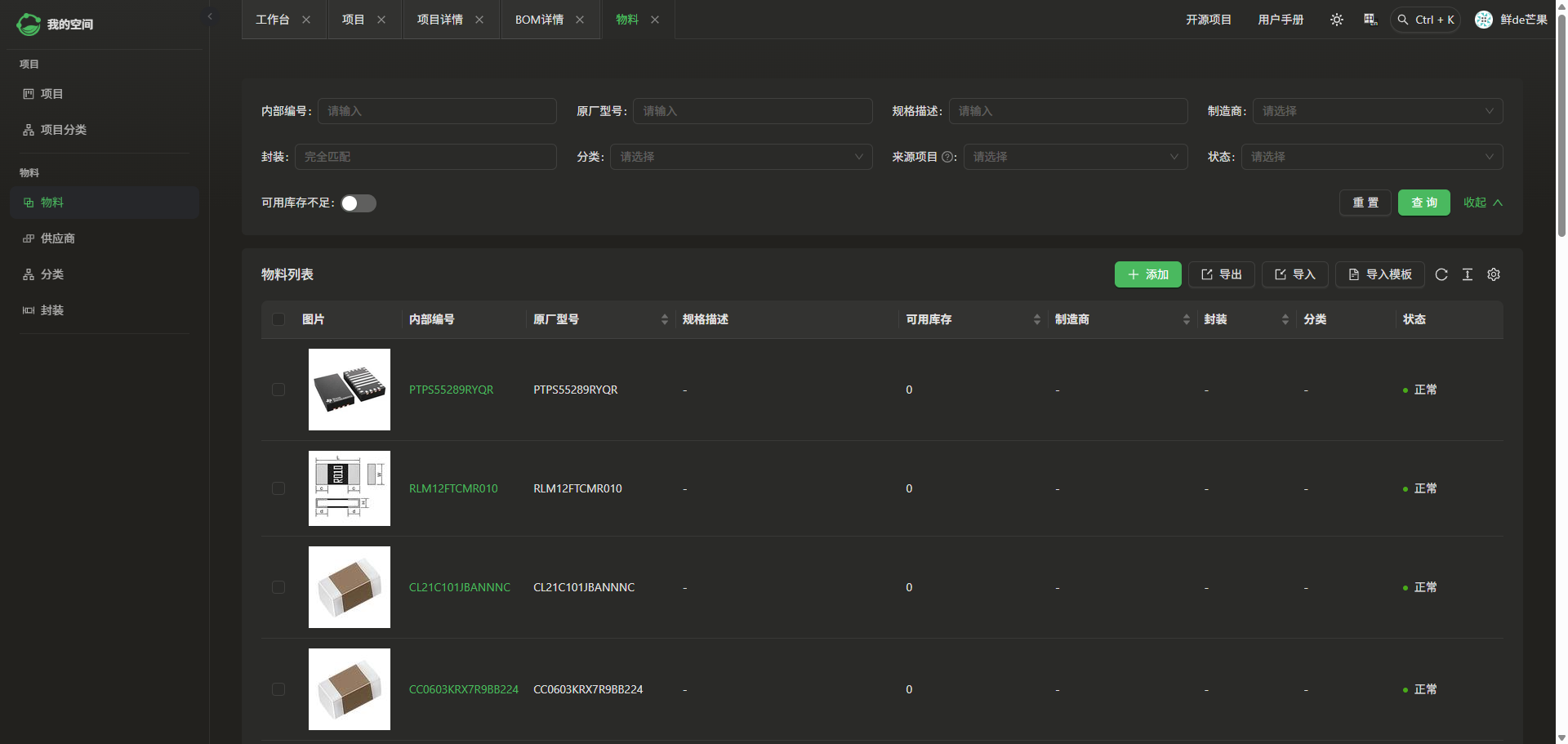

eZ-PLM上新建物料和项目的截图
使用了 eZ-PLM 系统上传了自己的工程文件,方便保存记录各个版本,也可随时查阅,系统里查阅不到的物料也支持手动添加。
物料添加展示图

项目详情图

总结
本项目成功完成了基于TPS55289的宽输入范围升降压电源模块的设计。该模块具有以下显著优点:
- 功能强大:利用TPS55289的四开关Buck-Boost架构,实现了真正的无缝升降压转换,解决了输入电压波动带来的供电难题。
- 性能优异:设计指标满足10W输出需求,效率高,纹波低,并具备完善的保护机制,可靠性强。
- 设计规范:原理图参数计算准确,PCB布局充分考虑高频开关电源的设计要点,为模块的稳定工作和低EMI性能奠定了坚实基础。
该模块是一个通用性极强的电源解决方案,具有良好的应用前景和市场价值。后续工作可包括样板制作、性能测试(效率、纹波、负载瞬态响应等)以及根据测试结果进行必要的优化迭代。
