基于LM393实现光敏电阻控制数字输出

一、任务介绍

题目要求：光敏电阻控制数字输出（光线阈值触发）

1. 输入：光敏电阻
2. 输出：数字信号
3. 阈值调节：电位器可调

二、模块组成介绍

LM393 是一款双电压比较器集成电路 ，采用双列直插 8 脚塑料封装（DIP8）和微型的双列 8 脚塑料封装（SOP8）等形式。

GL5528A:为常见的光敏电阻。

LM393芯片DigiKey链接：LM393 Shenzhen Slkormicro Semicon Co., Ltd. | 集成电路（IC） | DigiKey

该电路围绕 “光线检测 — 阈值比较 — 数字输出” 的核心功能，分为光敏检测与分压、阈值调节、比较器核心、输出驱动五大模块，各模块协同实现光线到数字信号的转换。

1. 光敏检测与分压模块：以光敏电阻R2（GL5528A，阻值范围 10K~15K，光线越强阻值越小）和电阻R4（1KΩ）为核心。二者对电源VCC分压，使比较器反相端（LM393 的 2 脚）电压随光线动态变化：光线暗时R2阻值大，反相端电压高；光线亮时R2阻值小，反相端电压低。
2. 阈值调节模块：由电位器RVAR1组成。它为比较器同相端（LM393 的 3 脚）提供可调节的参考电压，通过旋转电位器改变同相端电压，从而设定 “光线触发输出翻转的阈值”。
3. 比较器核心模块：采用 LM393DG4 电压比较器（U2）。LM393 为比较器，能将 “光敏检测电压（反相端）” 与 “阈值电压（同相端）” 进行比较，输出高 / 低电平的数字信号（开漏输出需外接上拉电阻才能稳定输出高电平）。
4. 输出驱动模块：由上拉电阻R3（10KΩ）和接口H2构成。R3作为上拉电阻，解决 LM393 开漏输出无法稳定输出高电平的问题；H2作为输出接口，可将数字信号传递给后级电路（如单片机、继电器等）。

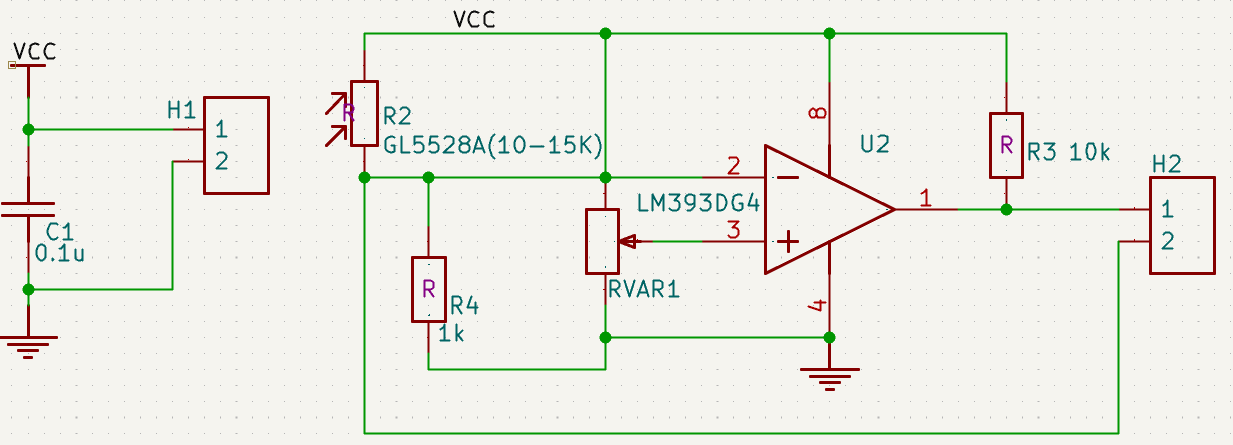

三、原理图工作原理详解

电路的核心是电压比较 + 光敏传感”的逻辑 ：光敏电阻将光线转化为电阻变化，进而改变分压电压；电位器设定参考阈值；LM393 比较两个电压并输出数字电平。

电路原理：

• 光线较暗时：R2阻值大，R2与R4的分压使反相端（2 脚）电压较高。若反相端电压高于同相端（3 脚）的阈值电压，LM393 输出端（1 脚）为低电平。
• 光线变亮时：R2阻值减小，反相端电压降低。当反相端电压低于同相端的阈值电压时，LM393 输出端跳转为高电平（经R3上拉至VCC）。
• 阈值调节逻辑：旋转电位器RVAR1可改变同相端参考电压，从而调整 “触发输出翻转的光线亮度”—— 电位器阻值越大，同相端电压越高，需更亮的光线才能使输出跳转为高电平；反之，较暗的光线即可触发高电平输出。

四、管脚定义

H1-1脚：电源正极，连接 + 5V 电源，用于给电路供电

H1-2脚：电源负极，连接电源负极，用于给电路供电形成回路

H2-1脚：电路的数字信号输出端 OUT，将电路处理后的信号输出到外部

H2-2脚：连接到地（GND），为数字信号输出端 OUT提供参考零电位

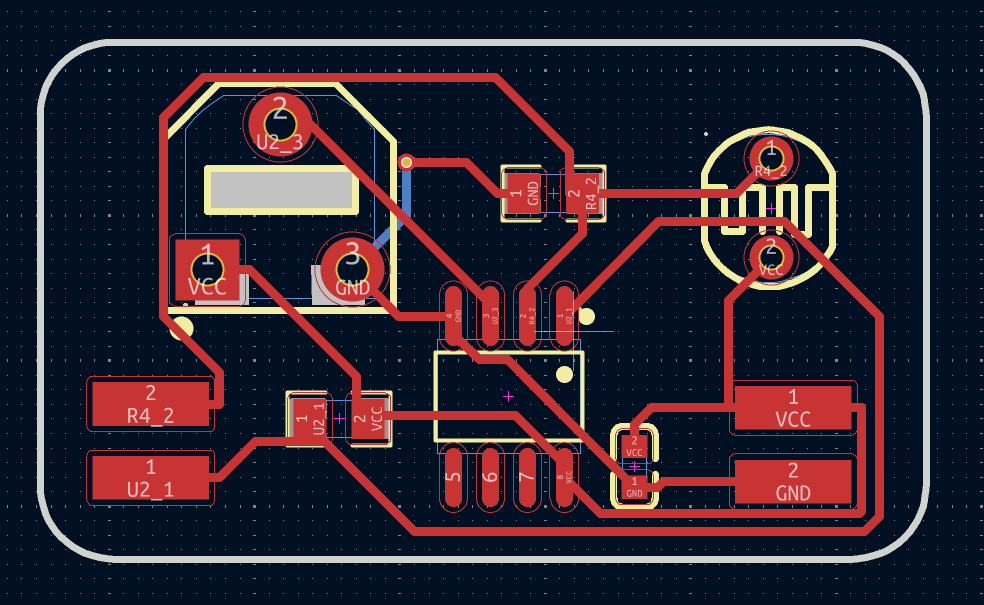

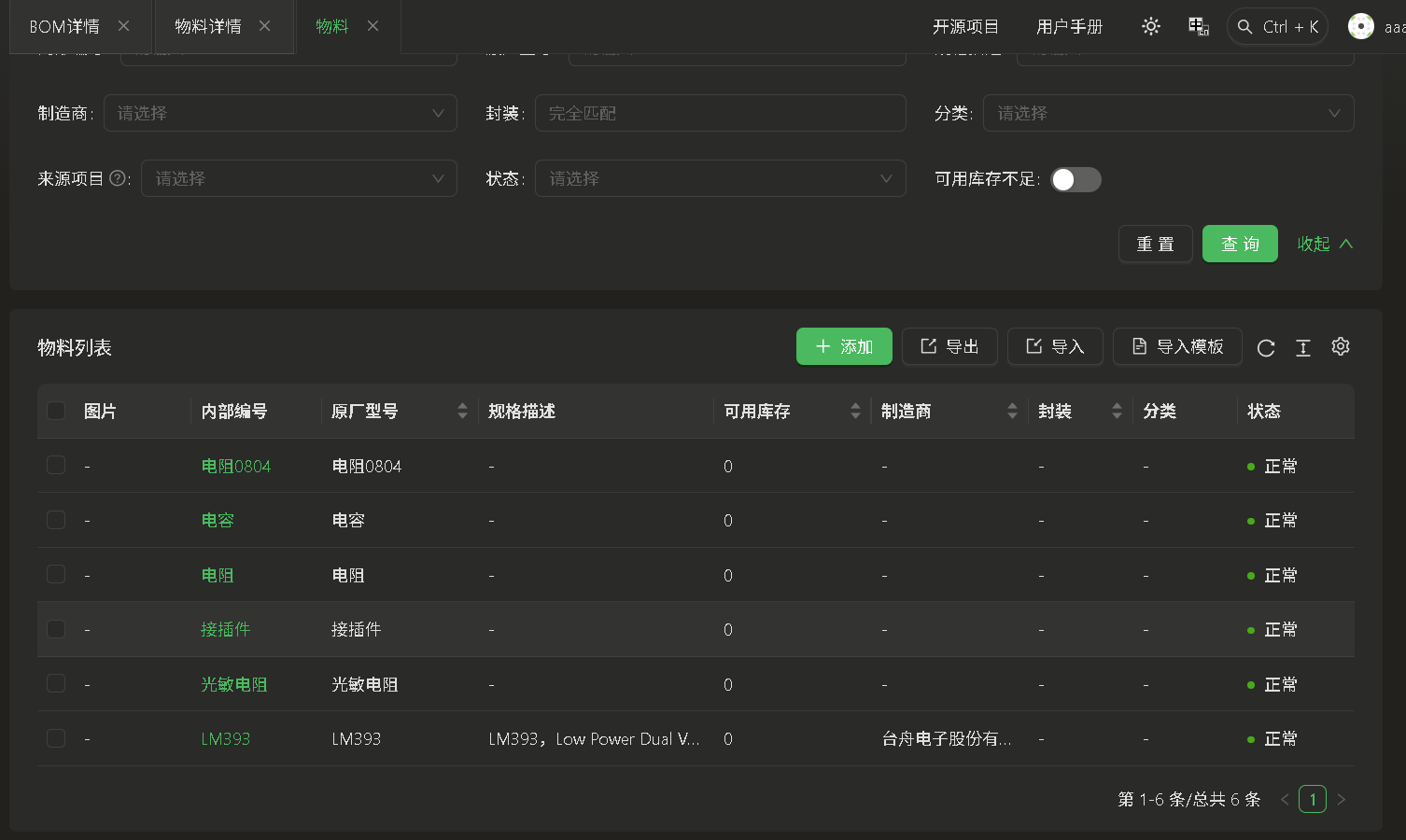

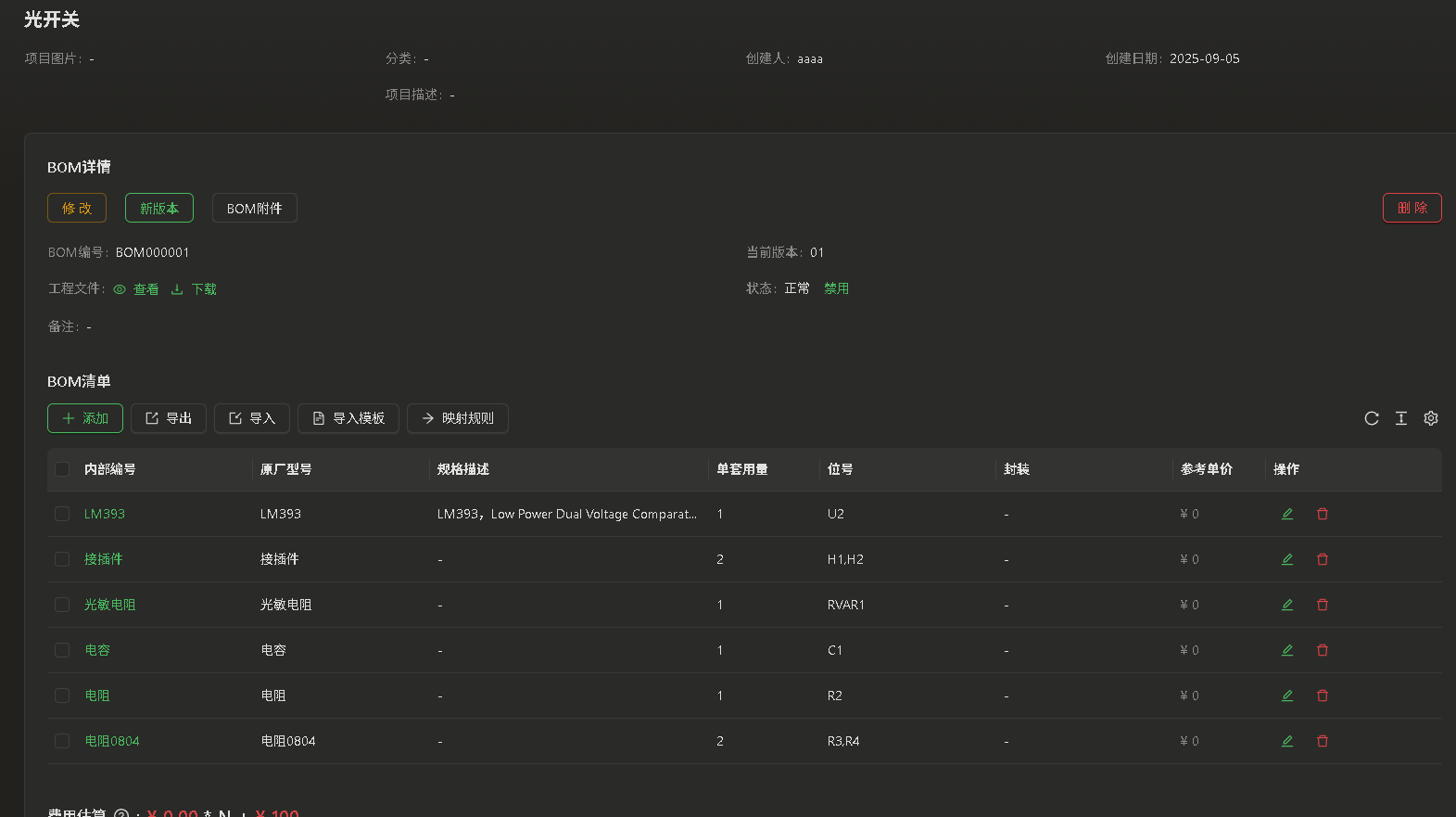

五、eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

六、心得体会

通过参加这个活动，认识了新的原理图和PCB设计工具，还有了解了新的BOOM管理工具，非常感谢官方给予名额参与活动。

通过该电路的设计与分析，我对模拟传感、电压比较器、数字接口的融合应用有了更深入的理解：
