任务介绍
Make Blocks第三期选择的任务是设计一款光控开关模块,光敏电阻控制数字输出(光线阈值触发),本次是数字输出也就是说需要通过比较器输出高低电平,输入信号是一个光敏电阻,随着光照强度进行阻值变化,进而可以改变电压水平,可调阈值就是通过一个可变电阻改变比较电压,本次是在上一版的基础上进行升级,上一版的扩展板已经有了一个实时时钟,一个IMU模块,这次把光控开关内容加进去。
模块介绍
本次设计的扩展模块主要增加的是基于LM393的光控开关模块,LM393是一款双电压比较器集成电路,由两个独立的高精度比较器组成,适用于工业、汽车电子及电源监控等领域。其核心优势包括宽电压范围(单电源2V~36V或双电源±1V~±18V)和低功耗(静态电流0.8mA典型值),且电源电流与电压无关。输入失调电压低至2mV(典型值),输入偏置电流仅25nA,确保高精度信号比较。输出端兼容TTL、CMOS和MOS逻辑电平,开漏输出设计支持线与连接,需外接上拉电阻。该芯片采用SOP8/DIP8/MSOP8封装,工作温度范围为-40°C~85°C,适用于严苛环境。其输入共模电压范围可扩展至地电平,单电源供电时仍能稳定工作。典型应用包括限幅器、模/数转换器、脉冲发生器及电压阈值检测,例如在电池管理系统中实现过压/欠压保护。通过双比较器串联可构建窗口比较器,并联则能实现模拟乘法器功能。内部结构采用运算放大器与反馈网络结合,响应时间快(10ns),支持高速信号处理。
PDV-P8103光敏电阻DigiKey链接:https://www.digikey.cn/zh/products/detail/advanced-photonix/PDV-P8103/480610
LM393芯片DigiKey链接:https://www.digikey.cn/zh/products/detail/shenzhen-slkormicro-semicon-co-ltd/LM393/26601007
原理图和PCB模块介绍
原理图
PCB
本次在上一版的基础上增加了光控开关模块,重点就是让各部分能够都集中在一块,本次设计的光控开关模块主要输出开关信号,同时也支持模拟信号输出,布置在边缘,尽可能的较少光照影响。

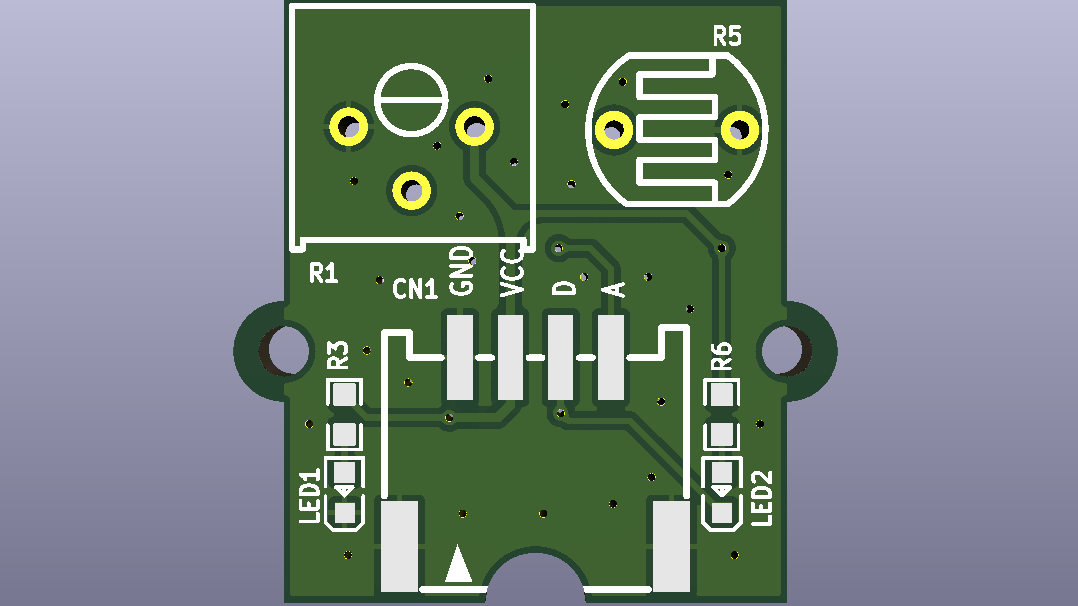

3D效果图
模块主要性能指标和管脚定义
主要性能指标
类型 | 核心板扩展板 |
核心芯片 | MCP7940N/LSM6DSV16XTR/LM393 |
时钟频率 | 32.768kHz |
板卡尺寸 | 58mm x 49mm |
供电电压 | 3.3V |
输出信号电平 | 3.3V |
管脚定义
本次增加的光控开关模块需要的引脚主要有数字信号、模拟信号、GND、3.3V,通过模块的复用,供电部分是是公用的,控制引脚通过STM32CubeMX的查看进行分配,用到了一个ADC输入。
板上设置及标识
无
eZ-PLM上新建物料和项目的截图
使用了eZ-PLM系统上传了自己的工程文件,方便保存记录各个版本,也可随时查阅,系统里查阅不到的物料也支持手动添加。
物料添加展示图
项目详情图
心得体会
本次看到了任务选择的是一个输出比较简单的任务,本期的任务基本上都是一个模拟量的一个转换,这次选择的光控开关,实际上也是对光敏电阻信号的一个处理,实际上这类传感器都是相似的,光敏电阻、热敏电阻等等。整体没有太大难度难度,接口相对来说也比较简单的,感谢论坛和得捷对本次活动的大力支持,不断的让工程师接触更多的新知识。
