所选任务介绍
本次选择2025 Make Blocks第四期的任务7，选用MPS的MP26123DR-LF-Z电池管理芯片，可对多节锂电池进行充电。
设计的模块介绍
MP26123DR-LF-Z是MPS的电源芯片，用于2节或3节锂电池的DCDC转换器，内置MOSFET，可输出高达2A的电流。MP26123使用一个检测电阻来控制可编程充电电流，并通过两个控制环路精确调节充电电流和充电电压，具备多种故障保护功能。
本设计的PCB可兼容GD的GD30BC2501x 充电芯片。
原理图和PCB模块设计介绍

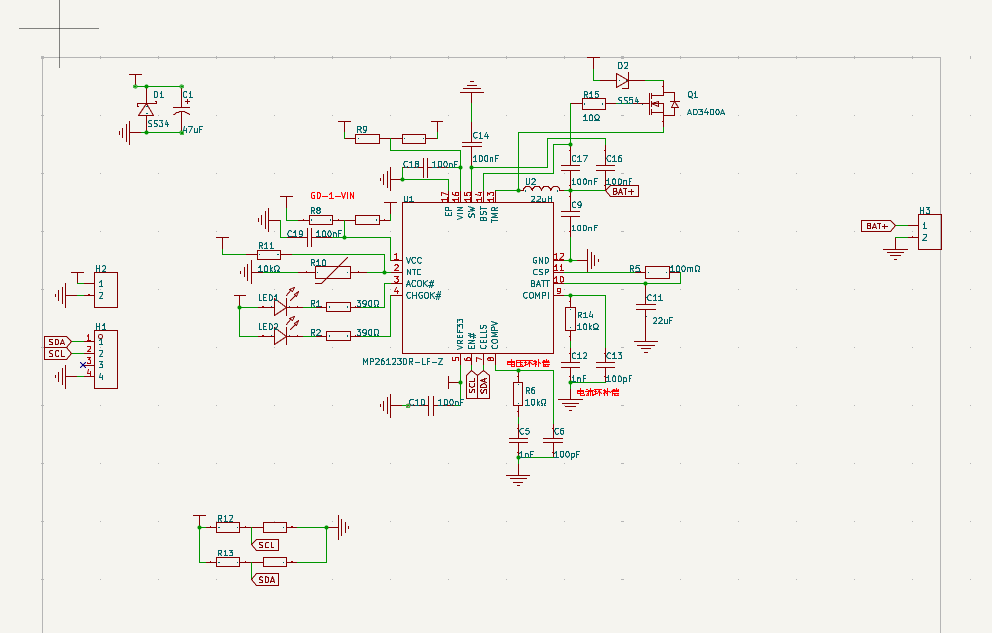

从左向右，依次是连接连接MCU的端口，MP26123可通过MCU控制充电节数，GD30BC25可通过I2C接口进行通信。接口兼容OLED屏幕4p接口，可直接插入，其中VCC引脚进行了屏蔽。
VIN采用SS34的二极管来反反接，47UF的固态电容进行滤波。
MP26123和GD30BC25均采用QFN16（4x4）的封装，可外接LED进行状态显示。
电压环和电流环接10K电阻后接地。
GD30BC25需要外置MOS管，采用跳线电容，电容焊盘等方法，均连接上，方便两种芯片共用。

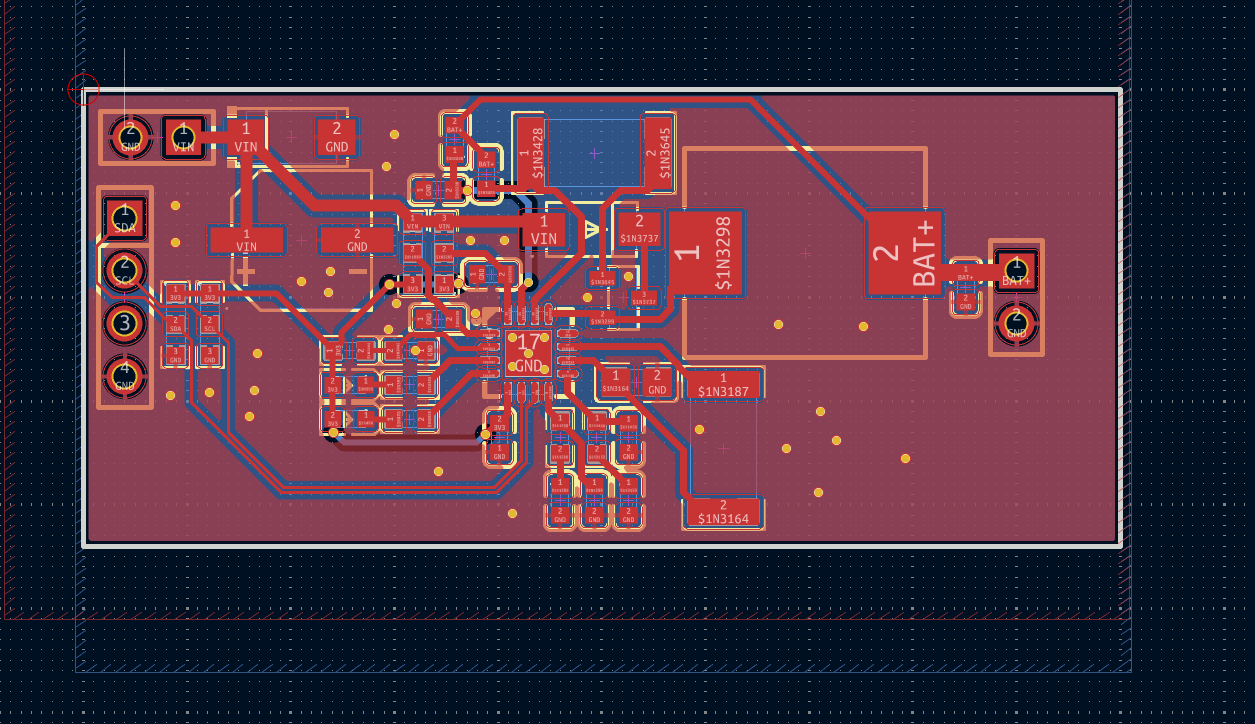

PCB采用两层板，左侧为连接MCU和供电区域，中间是充电芯片，右侧是电感和电容，和2p连接到电池的接口
模块主要性能指标和管脚定义
充电节数：1~3
充电电流：2A
输入电压：9V~32V

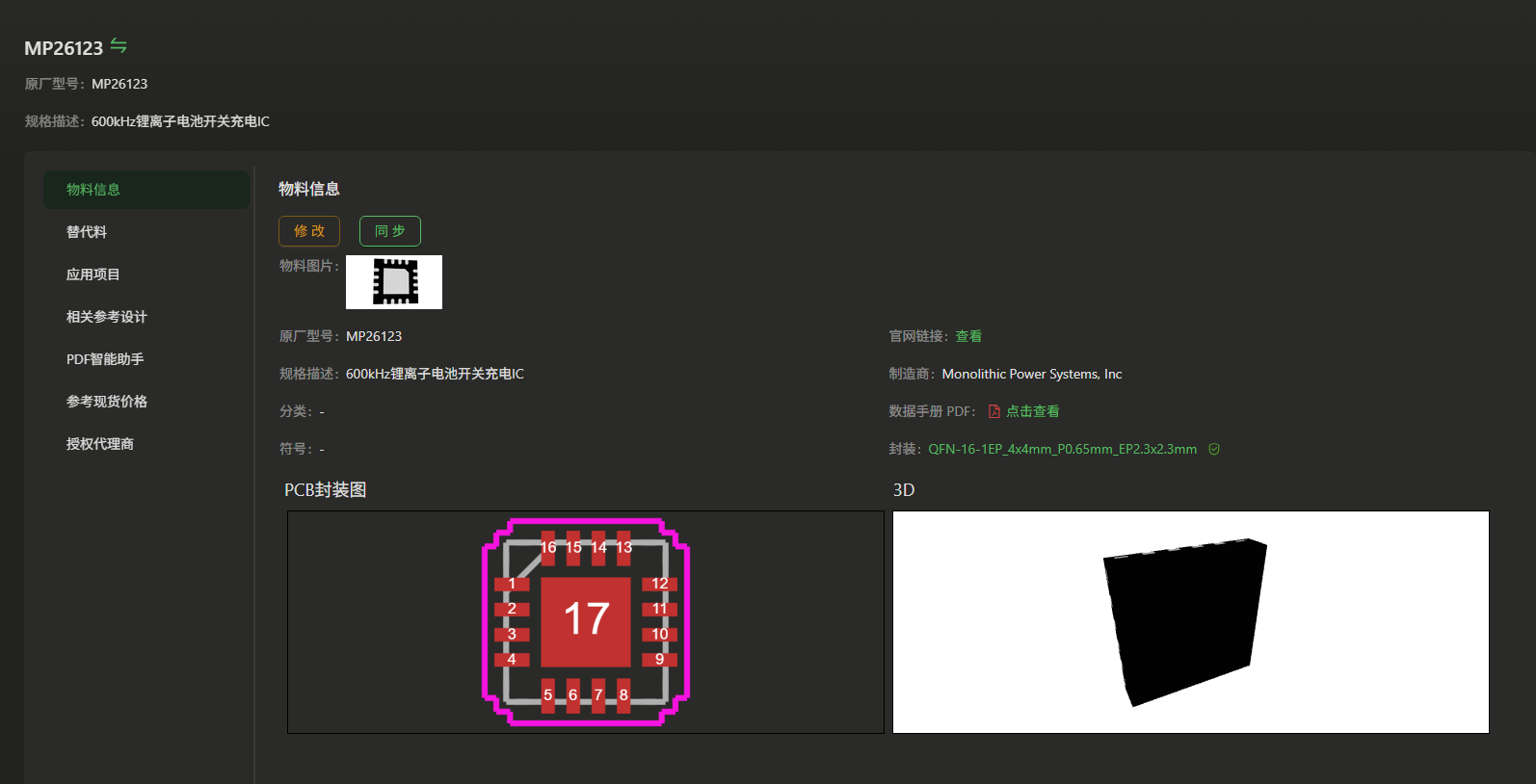

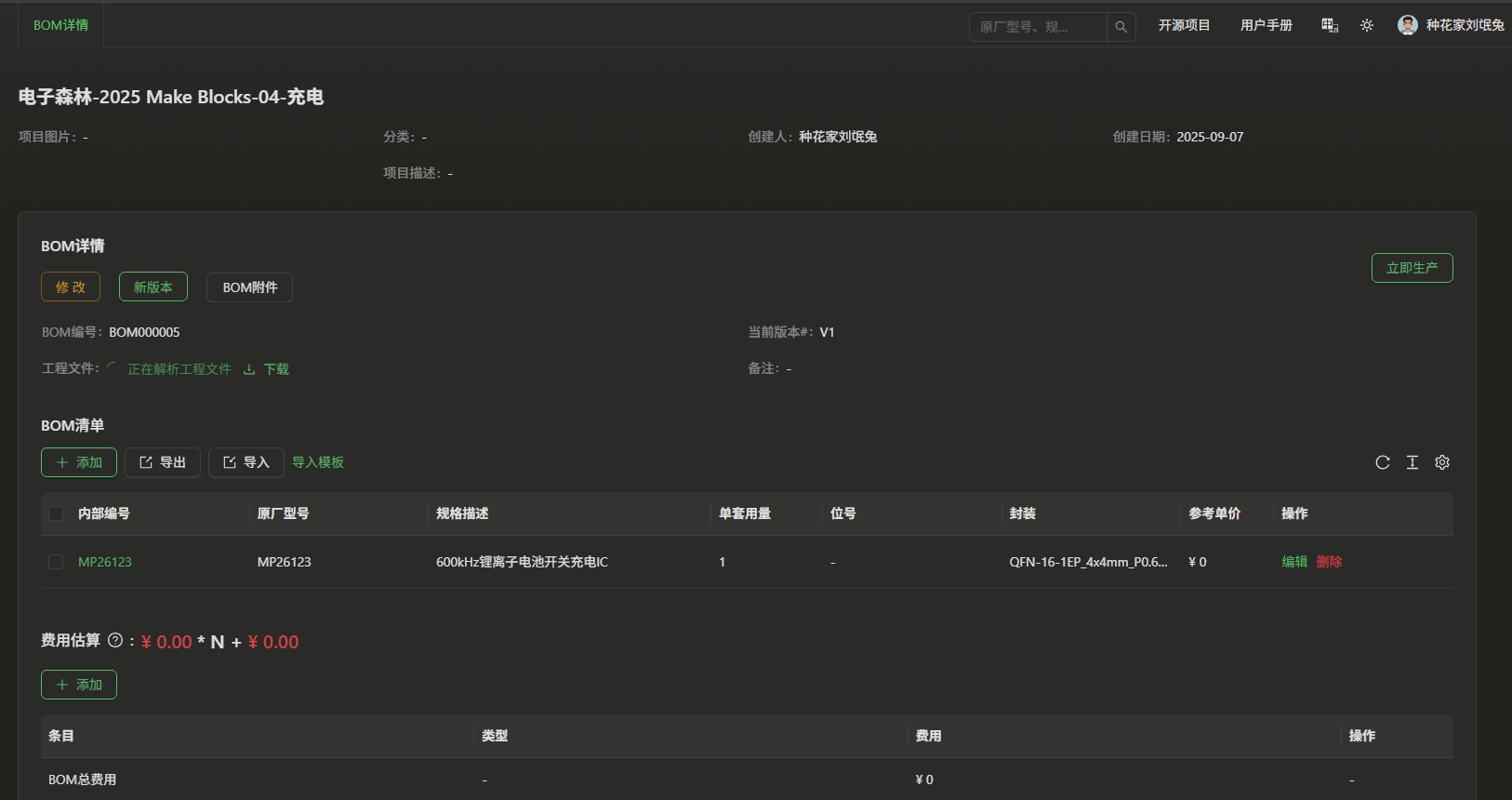

eZ-PLM上新建物料和项目的截图+介绍
心得体会（包括意见或建议）
第一次画电池相关的，和其他还是有区别的
附件下载
ProPrj_D-02-充电_2025-09-07.kicad_pcb
ProPrj_D-02-充电_2025-09-07.kicad_sch
团队介绍
由种花家刘氓兔完成
