直流电机驱动板设计说明

所选任务介绍

设计一款直流电机驱动模块

设计一款直流电机驱动模块，可驱动常见的无刷或有刷电机，可提供至少2A电流
板卡尺寸：小于60mmx40mm
包含信号：信号输出口，电源接口、GND
主要器件：需在DigiKey官网上有货且正常售卖

项目概述

本项目设计并实现了一款基于 TPS54302 和 AMS1117-3.3 的双级稳压直流电机驱动板，支持 7-14V DC 输入，可稳定输出 5V 和 3.3V 电源，并采用 TB6612FNG 电机驱动芯片实现对直流电机的高效、双向控制。同时，板载引出了电机编码器信号线，便于主控（如单片机、树莓派等）进行速度与位置反馈读取，适用于智能小车、机器人、自动化设备等应用场景。

TPS54302 DigiKey链接：TPS54302

AMS1117-3.3 DigiKey链接：AMS1117-3.3 UMW | 集成电路（IC） | DigiKey

TB6612FNG DigiKey链接：TB6612FNG

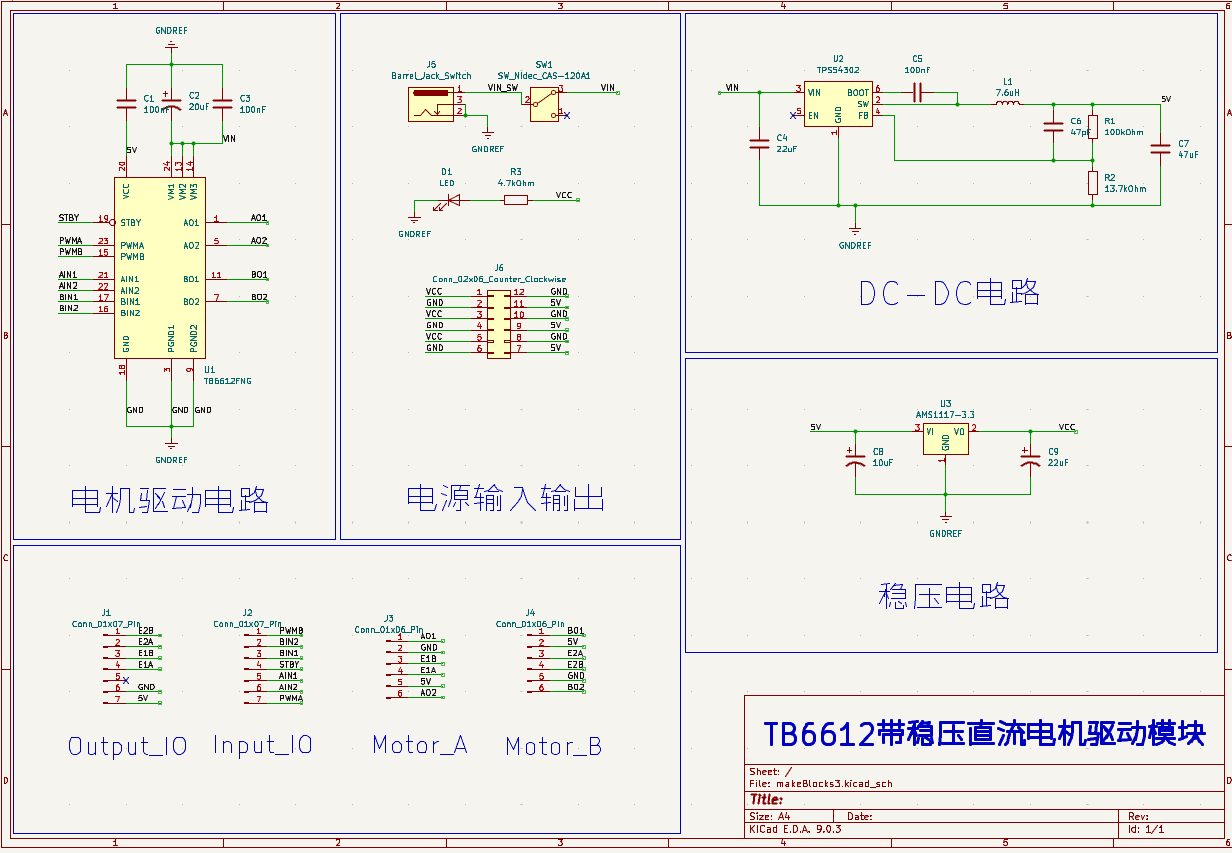

系统架构

12V DC 输入
    │
    ├─────────→ TB6612 电机驱动模块（VM）
    ▼
[TPS54302] → 5V 稳压输出
    │
    ├─────────→ TB6612 电机驱动模块（VCC）
    │
    ▼
[AMS1117-3.3] → 3.3V 稳压输出
    │
    └─────────→ 主控系统供电（如MCU、传感器等）

核心功能模块

1. 电源管理

输入电压：DC 7-14V（支持宽电压输入范围）
一级降压：采用 TPS54302 同步整流降压芯片，将 12V 高效转换为 5V，输出电流可达 3A，具备高效率、低功耗、良好热稳定性。
二级降压：使用 AMS1117-3.3 LDO 线性稳压器，将 5V 降至 3.3V，为 3.3V逻辑器件（如主控芯片、传感器）提供稳定电源。

2. 电机驱动

驱动芯片：TB6612FNG 双通道 H 桥驱动器，支持双路直流电机控制。
驱动能力：单通道持续电流 3A，支持 PWM 调速与方向控制。
控制接口：提供 AIN/BIN/PWM 输入引脚，兼容 3.3V 逻辑电平，可直接连接 MCU。
待机功能：通过 STBY 引脚实现低功耗待机模式。

3. 编码器支持

板上引出 A/B 相编码器信号线（支持增量式编码器），用于连接电机内置霍尔或GMR编码器。

4. 保护与稳定性

输入端设有滤波电容，提升系统可靠性。
电源路径均配备去耦电容，降低噪声干扰。
TB6612 内置过热与过流保护机制，增强驱动安全性。

应用场景

智能小车运动控制
机器人轮毂电机驱动
自动化设备中的电机调速与定位
教学实验平台（嵌入式、电机控制）

设计亮点

✅ 高效双级稳压供电方案，兼顾效率与稳定性
✅ 支持 12V 输入，适应常见电池或电源适配器
✅ 兼容 3.3V 主控系统，扩展性强
✅ 提供编码器接口，支持闭环控制
✅ 模块化设计，布局紧凑，易于集成

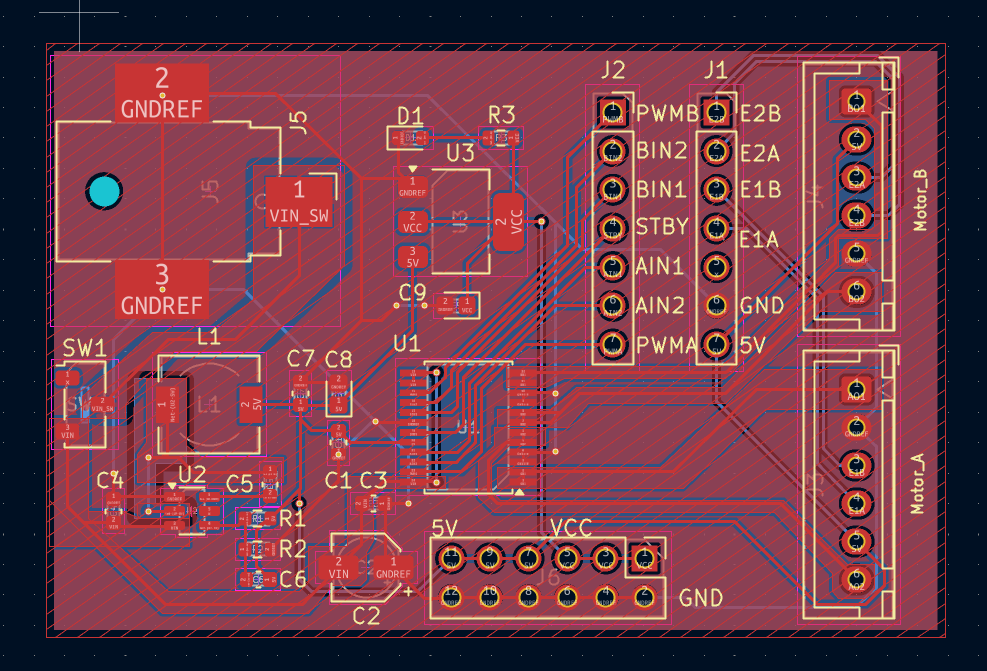

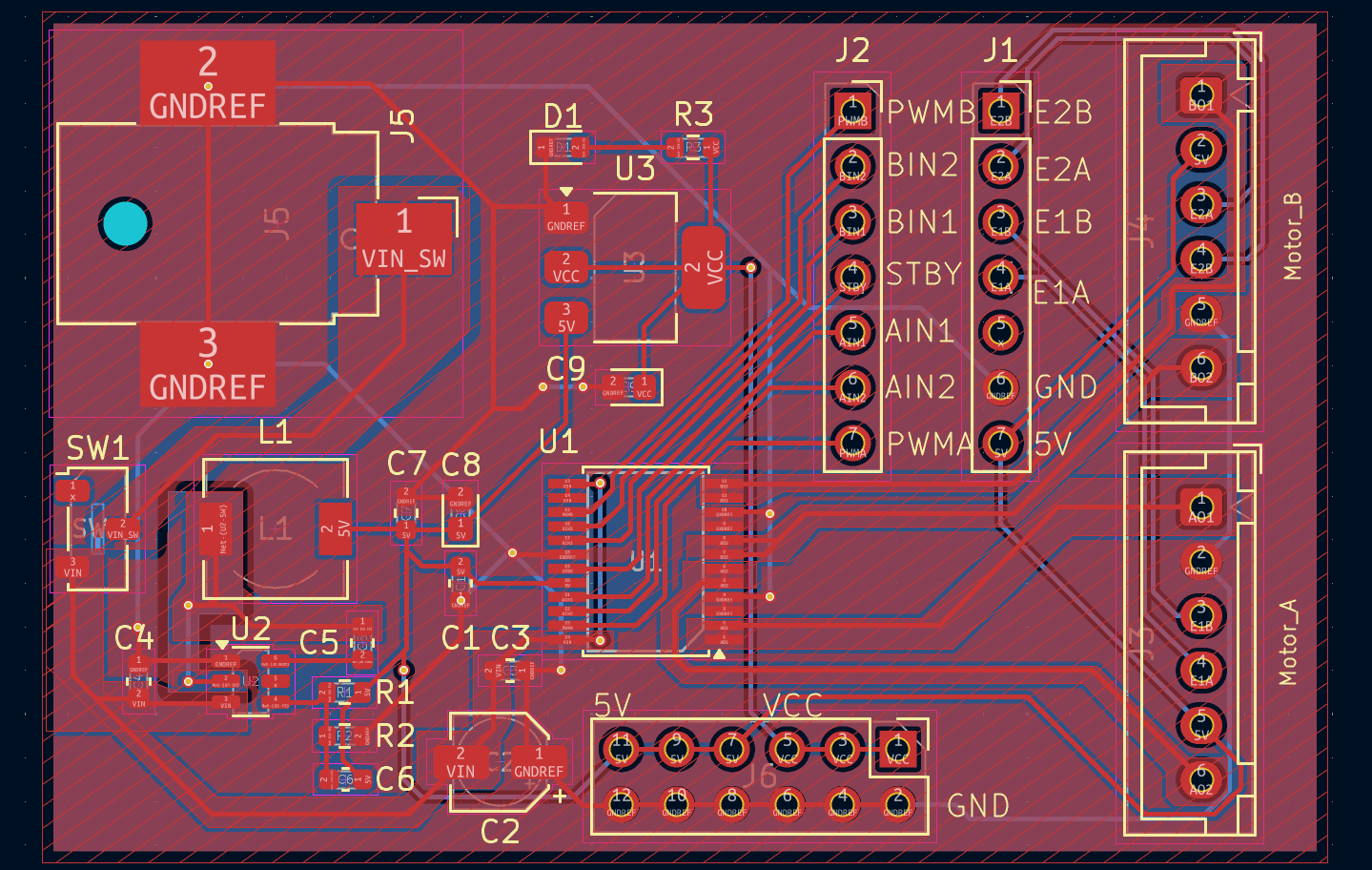

接口定义

接口类型	引脚说明
电源输入	VIN (12V), GND
5V 输出	5V, GND（可用于外接模块）
3.3V 输出	VCC, GND
电机输出	AO1, AO2, BO1, BO2
控制信号输入	AIN1, AIN2, PWMA, BIN1, BIN2, PWMB, STBY
编码器信号输出	E1A, E1B, E2A, E2B

eZ-PLM上新建物料和项目的截图

使用了eZ-PLM系统上传了自己的工程文件，方便保存记录各个版本，也可随时查阅，系统里查阅不到的物料也支持手动添加。

总结

本直流电机驱动板集成了高效电源管理、可靠电机驱动与编码器反馈功能，具备良好的稳定性与扩展性，可作为嵌入式控制系统中的核心驱动模块。适用于从入门学习到实际工程项目的多种需求。
