2025 Make Blocks第三期阶段1 -步进电机驱动模块
DRV8825是一款高性能步进电机驱动模块,支持微步进细分最高1/32步以提升运行精度,集成过流、过热及欠压保护,兼容2.5A峰值电流驱动,搭配简易SPI或引脚控制,适用于3D打印机、CNC等需要精准控制的场景。
标签
PCB
嵌入式
电机驱动
King88
更新2025-08-27
20
KiCad文件
全屏
https://www.ezplm.cn/project/ecad/689aab2ec730718fecad309f/bom

1/基本功能介绍

DRV8825步进电机驱动模块功能强大,专为精准控制设计。它支持高达1/32微步进细分,能将传统整步分割为更小步距,显著提升电机运行平滑度与定位精度,降低振动和噪音,非常适合对精度要求高的3D打印机、CNC雕刻机等设备。

模块具备完善的保护机制,内置过流保护可防止电机堵转或负载过大时损坏驱动芯片;过热保护能在芯片温度过高时自动关断输出,避免烧毁;欠压锁定功能则确保电源电压不足时停止工作,防止电机失控。

在电流调节方面,DRV8825可通过电位器或外部电压精准设置峰值电流,适配不同规格的步进电机,最大支持2.5A驱动能力,满足大多数中小功率电机需求。此外,它还提供休眠模式,可降低待机功耗,延长系统续航,是自动化设备、机器人等领域的理想驱动解决方案。

设计的这个模块主要是使用双排针模式,排针的间距是2.54,为了方便调试设计时考虑便捷,所以用的是2.54排针。


2/DGK平台连接:

https://www.digikey.cn/zh/products/detail/texas-instruments/DRV8825PWPR/2695909

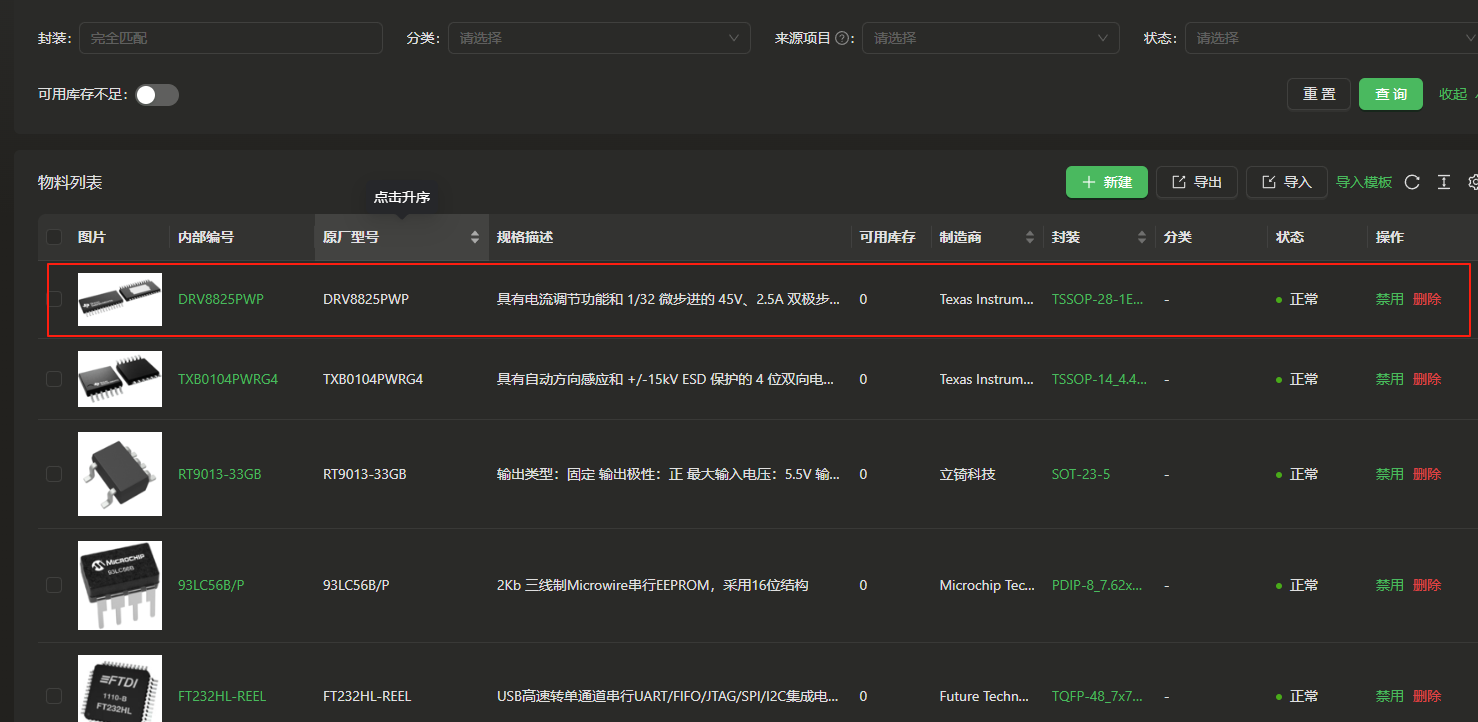

3/eZ-PLM上新建物料和项目的截图

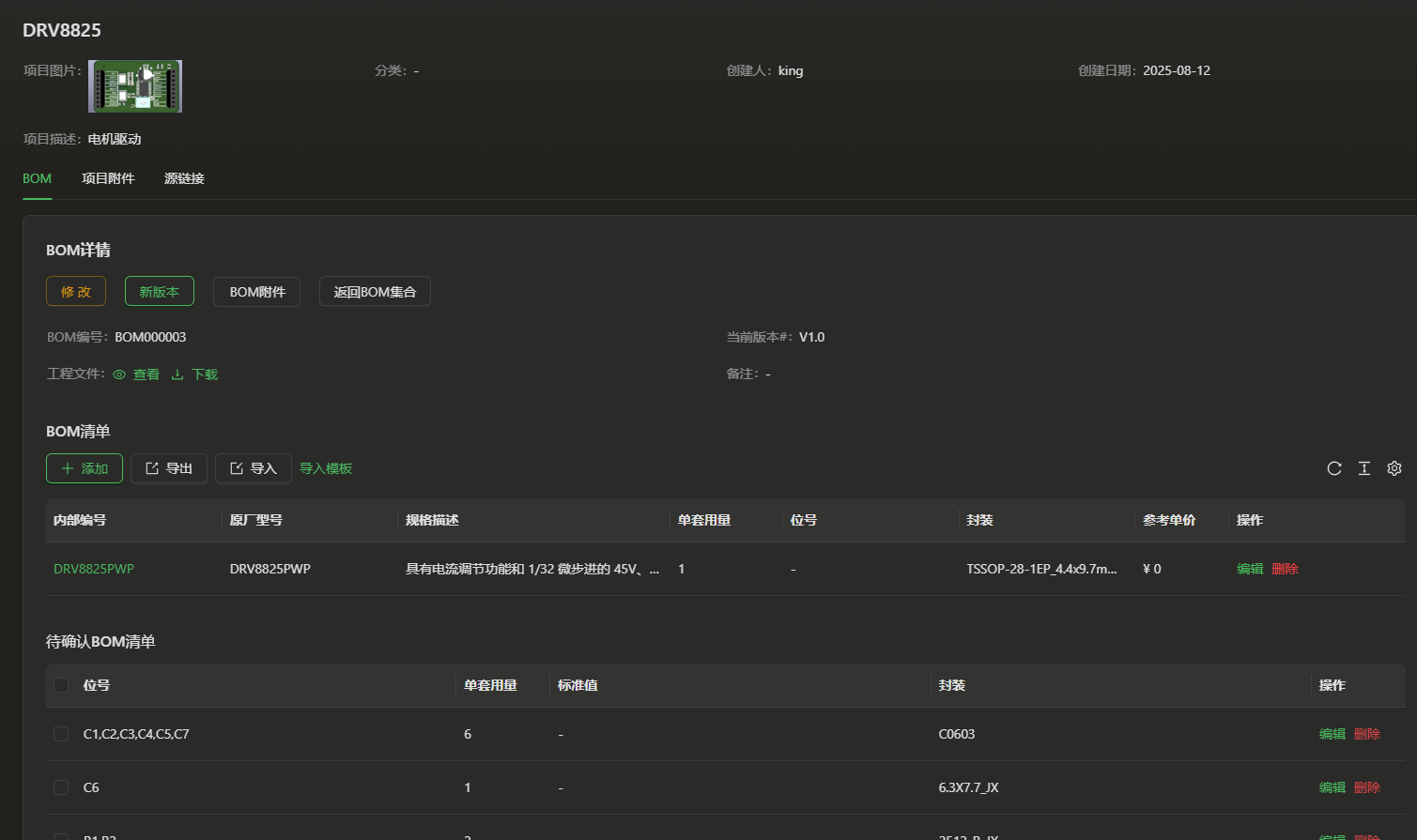

4/物料请单

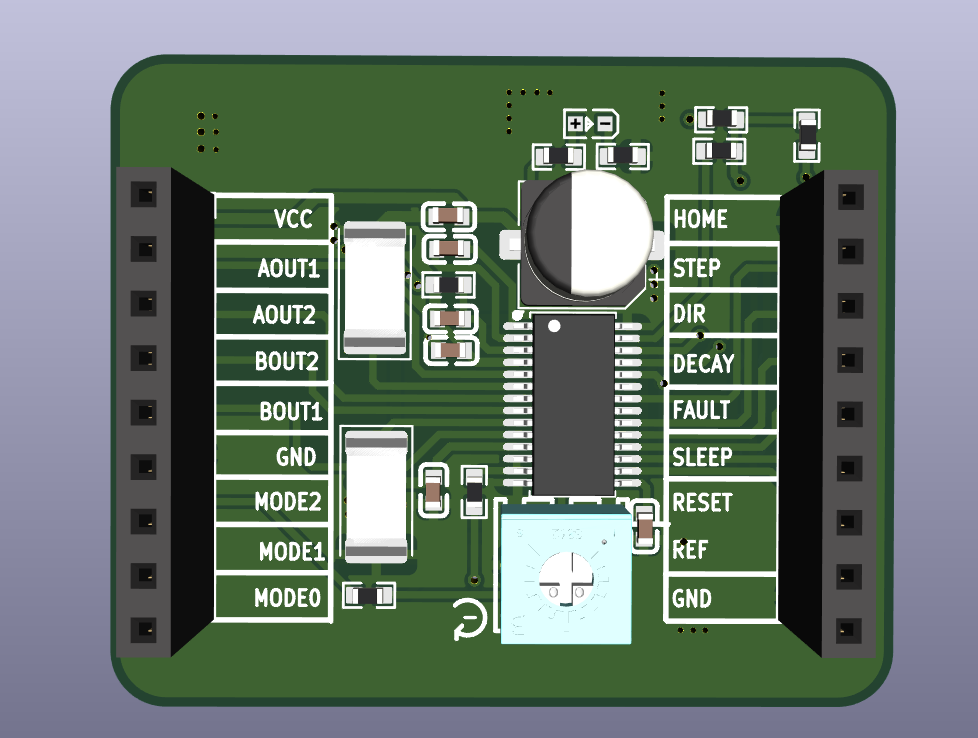

5/接口引脚定义

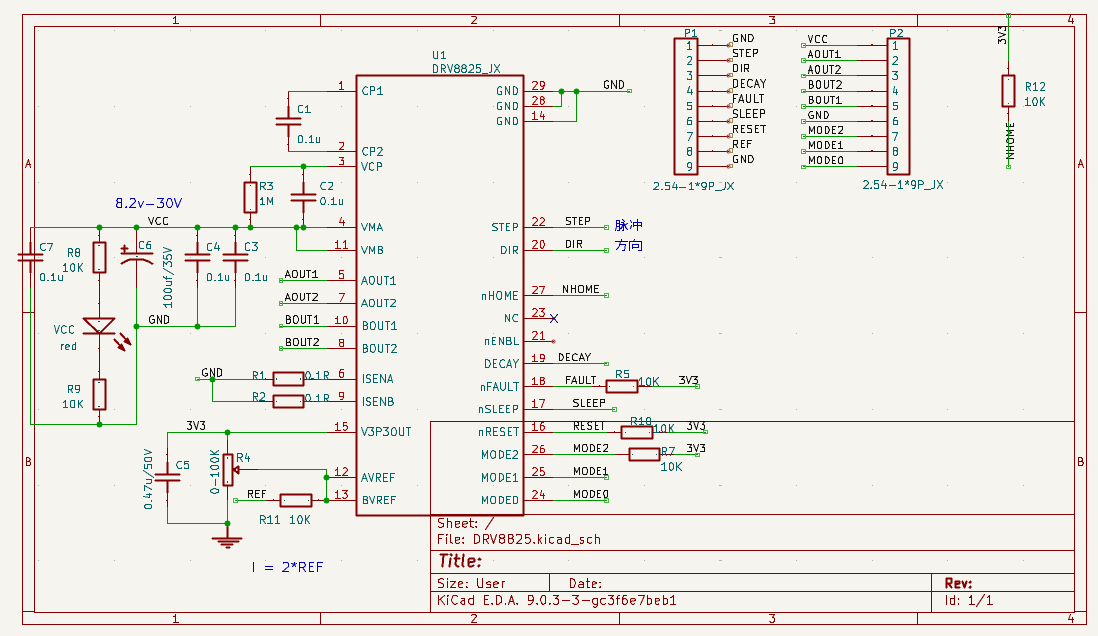

6/原理图

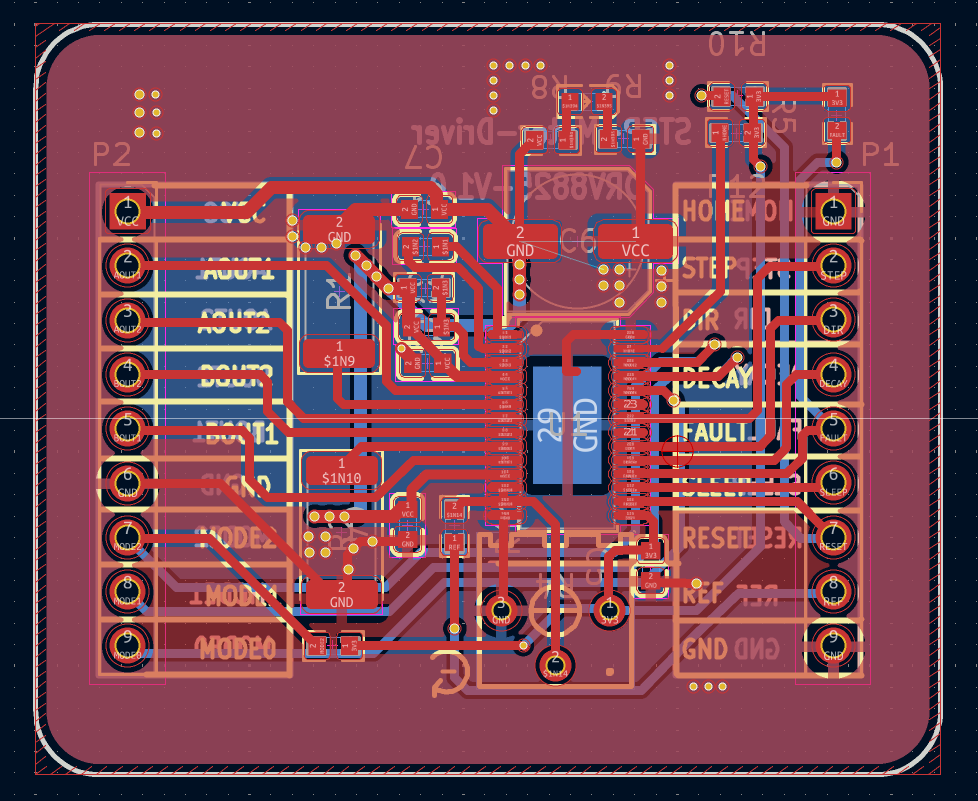

PCB图


总结:

使用的是DRV8825设计的一个电机驱动模块,总的来说还是比较小巧的,上面还有一个电位器,方便调节,而且 双排针的设计非常容易去实现杜绑线的连接,随时可以实现插拨,所以当时没有多想就画了一个这样的PCB,从中还是进一步加深了对这款电机驱动的认识与对KICAD使用的熟练。

软硬件
元器件
DRV8825PWPR
具有电流调节功能和 1/32 微步进的 45V、2.5A 双极步进电机驱动器
电路图
附件下载
DRV8825.zip
