实验步骤

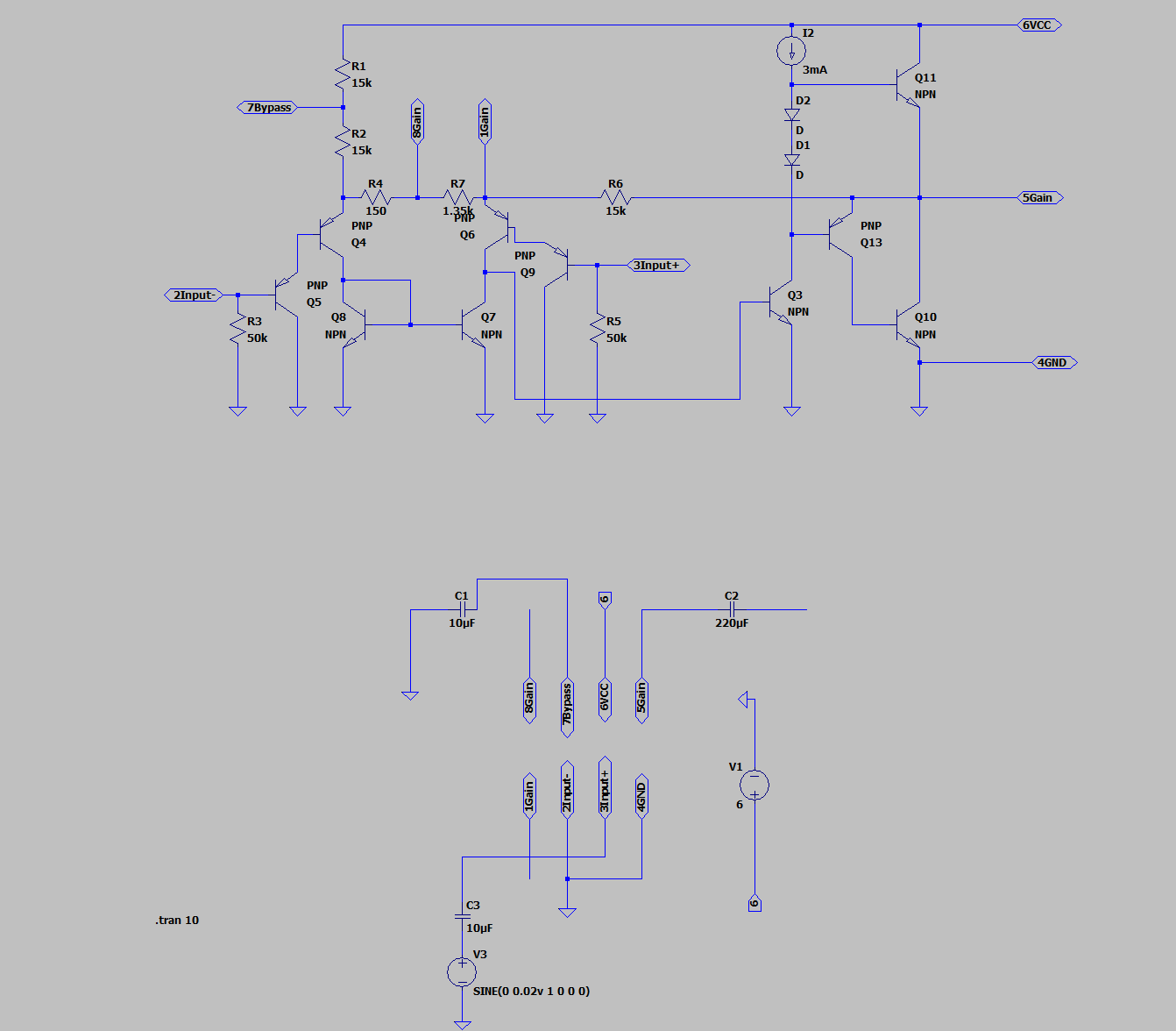

按照图1，在LTspice界面上搭建电路。
1. 静态值
电路如图3所示．令信号源电压为零，将3脚对地短路，电源电压VCC为6V，实测电源电流和输出端静态电压。
图3
2. 增益范围
电源电压VCC为12V，输入电压幅值为0.02V，频率f为1kHz的正弦波，负载RL开路。
当1、8 脚开路时，电路具有最小增益，测量输出电压峰峰值，求得电压放大倍数（约为20），如图4所示．
图4
当1、8 脚之间接入33μF电容(交流短路) 时，电路具有最大增益，测量输出电压峰峰值，求得电压放大倍数（约为200），如图5所示。
图5
3. 带宽
在电源电压VCC为6V，1、8 脚开路条件下，对LM386测试幅频响应曲线，求得带宽。
实验步骤

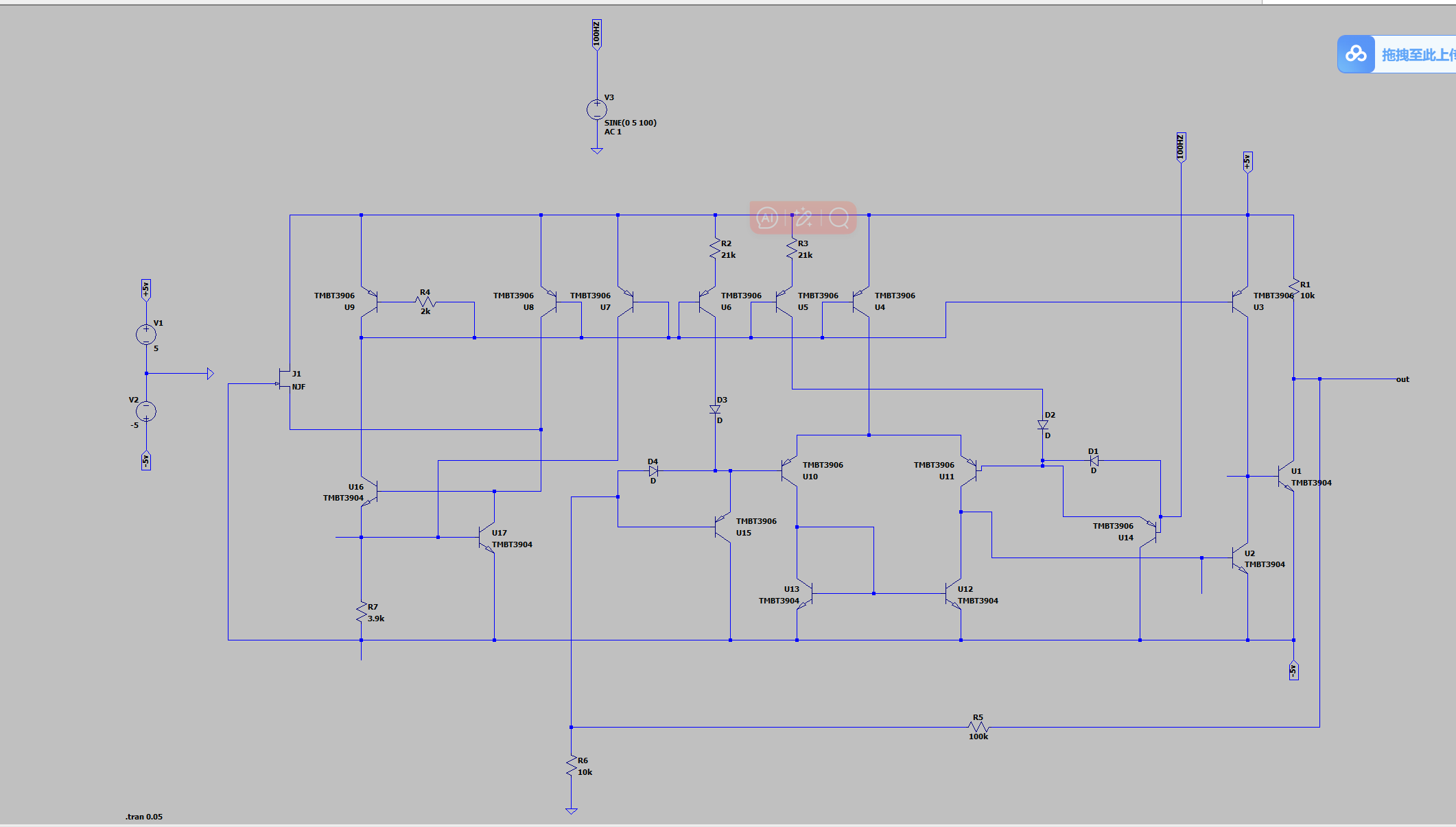

1. 按照图3，在LTspice界面上搭建电路。
2. 接通电源电压。
3. 在反相端接入频率为100H、电压为5V的正弦波，用示波器观察电路的输入、输出波形，并记录。
实验步骤

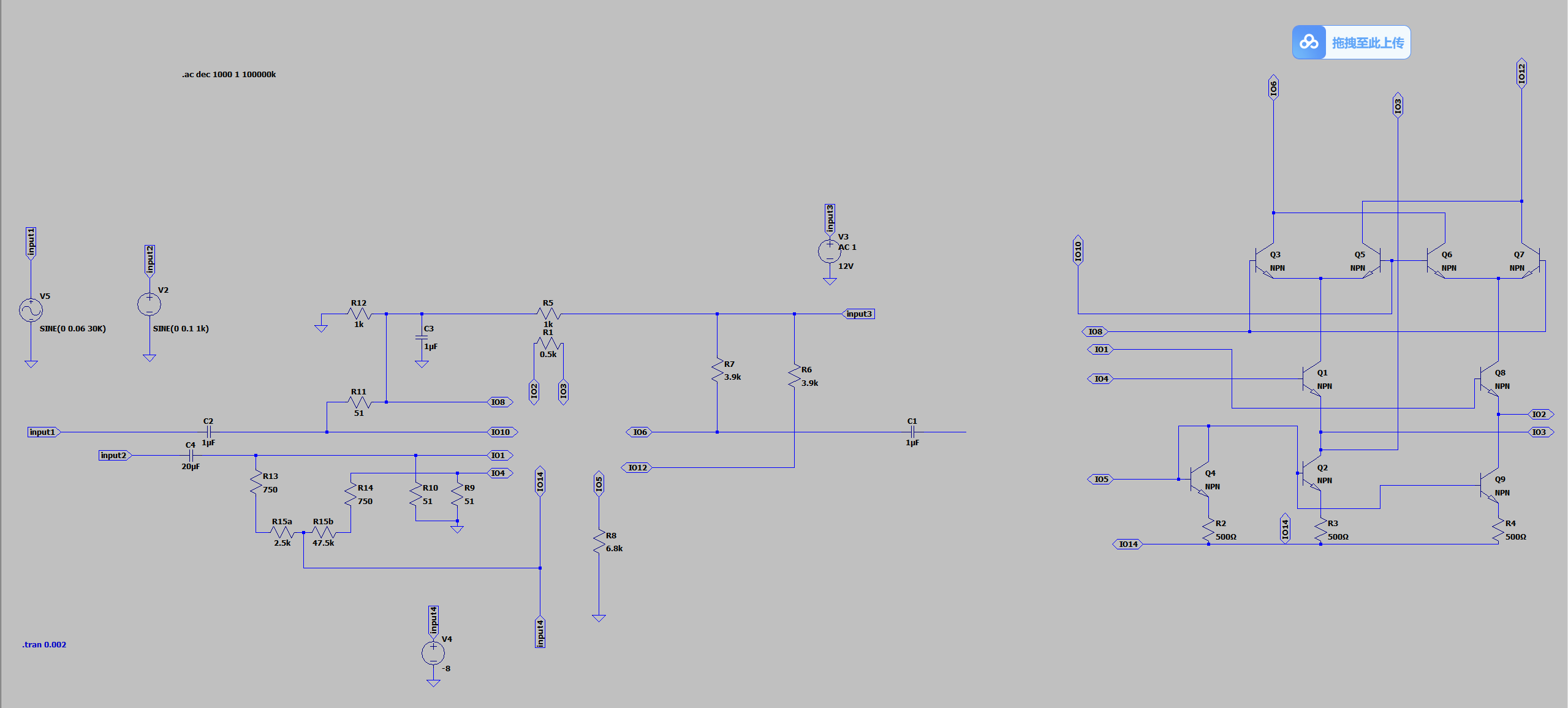

1. 按照图1，在LTspice界面上搭建电路。
2. 按照图2，接入电源电压。
3. 按照图2，接入两个信号源。用示波器观察电路解调前后的波形图如图3所示。记录你所观察到的波形图。
实验步骤
1. 按照图2，在LTspice界面上搭建电路。
2. 按照图2，接入电源电压。
3. 按照图2，接入两个信号源，用示波器观察输入波形和输出波形，参考图如图3所示，记录你所观察到的波形图。
实验步骤
1. 按照图1，在LTspice界面上搭建电路。
2. 按照图2，搭建电路，接入电源电压。
3. 按照图2，接入两个信号源，调整平衡电位器，使电路输出调幅信号，如图3所示，记录你所观察到的波形图，并求得调幅系数m。
图3
4. 对输出信号进行频谱分析，记录信号的频谱图。
实验步骤
1. 按照图1，在LTspice界面上搭建电路。
2. 按照图2，搭建电路，接入电源电压。
3. 按照图2，接入两个信号源，调整平衡电位器，使电路输出DSB 波波形，如图3所示，记录你所观察到的波形图。
4. 对输出信号进行频谱分析，记录信号的频谱图。
