进阶题6_MC1496 内部电路(DSB解调器)
任务要求
难度

实验目标

  1. 查阅MC1496资料,了解其内部电路结构、性能和应用电路
  2. 学习MC1496 DSB 解调器的构建、调整和测试



实验器材

LTspice

电阻             按照图1和图2选取

电容                     按照图2选取

双极型晶体管        x9



理论基础

集成电路MC1496内部原理仿真图如图1所示。

图1

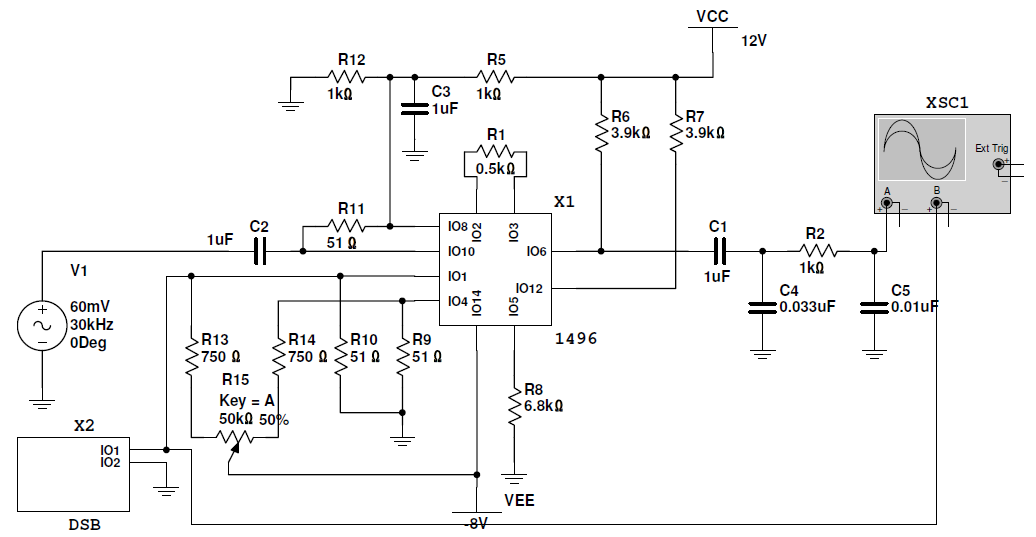

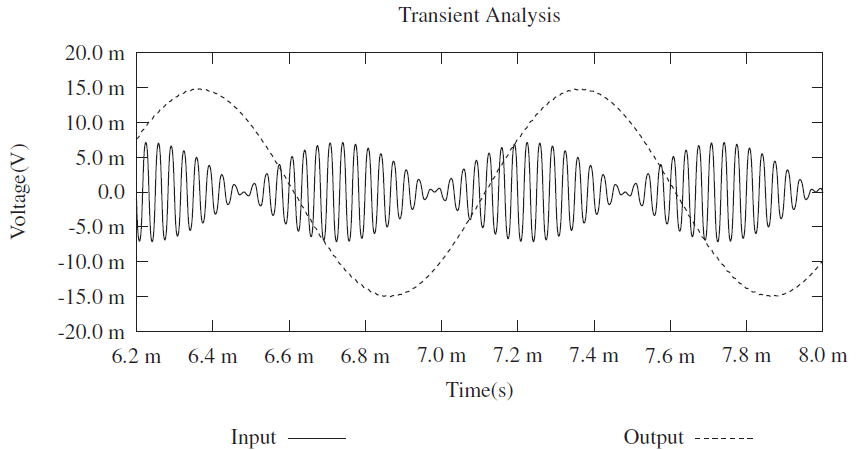

DSB 波解调仿真电路如图2所示,图中DSB是一个DSB 波信号源。图3所示为解调前后的波形图。

图2

图3

实验步骤

  1. 按照图2,在LTspice界面上搭建电路。
  2. 按照图2,接入电源电压。
  3. 按照图2,接入两个信号源,用示波器观察输入波形和输出波形,参考图如图3所示,记录你所观察到的波形图。
