2024 LTspice电路仿真竞赛进阶题汇总
该项目使用了LTspice,实现了进阶模拟电路仿真的设计,它的主要功能为:进阶模拟电路的仿真实验。
标签
LTSpice
模拟电路仿真
btojisang
更新2025-03-10
25

进阶27 LM386集成功率放大器内部电路

实验介绍

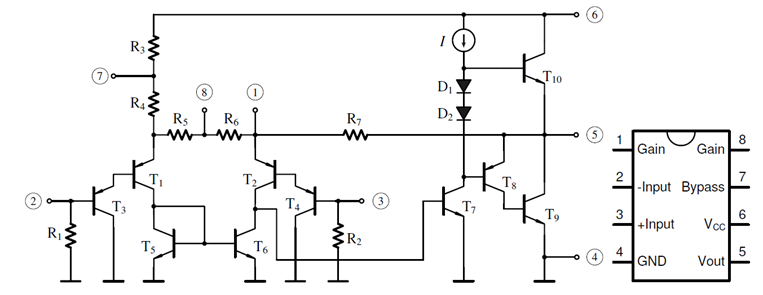

LM386 的内部电路及引脚图如图1所示。图2是它的仿真图。搭建电路并进行仿真


实验结果

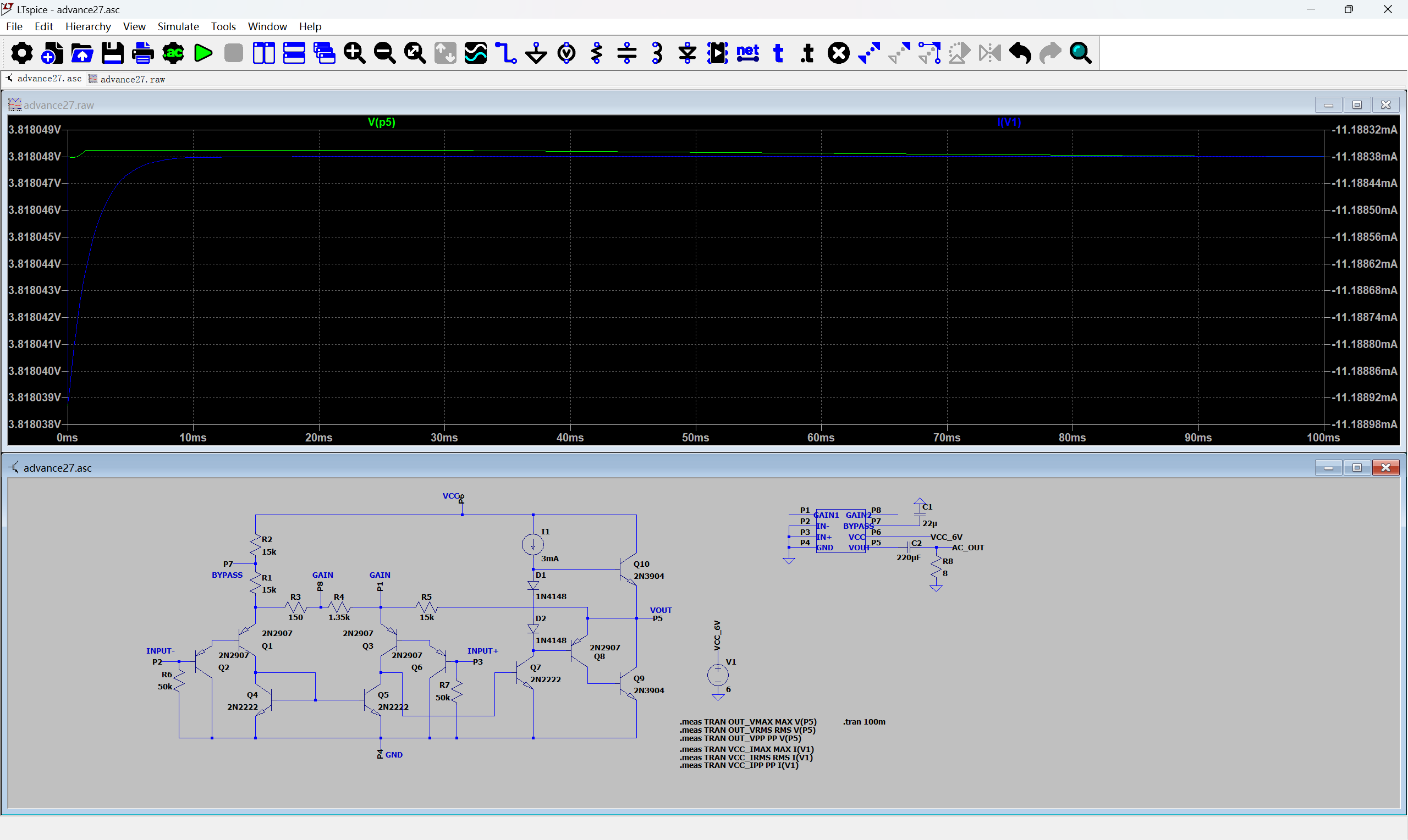

在LTspice界面上搭建电路。电路如图所示.令信号源电压为零,将3脚对地短路,电源电压VCC为6V,实测电源电流和输出端静态电压。测得电源电流为11mA,输出静态电压为3.8V

电源电压VCC为12V,输入电压幅值为0.02V,频率f为1kHz的正弦波,负载RL开路。

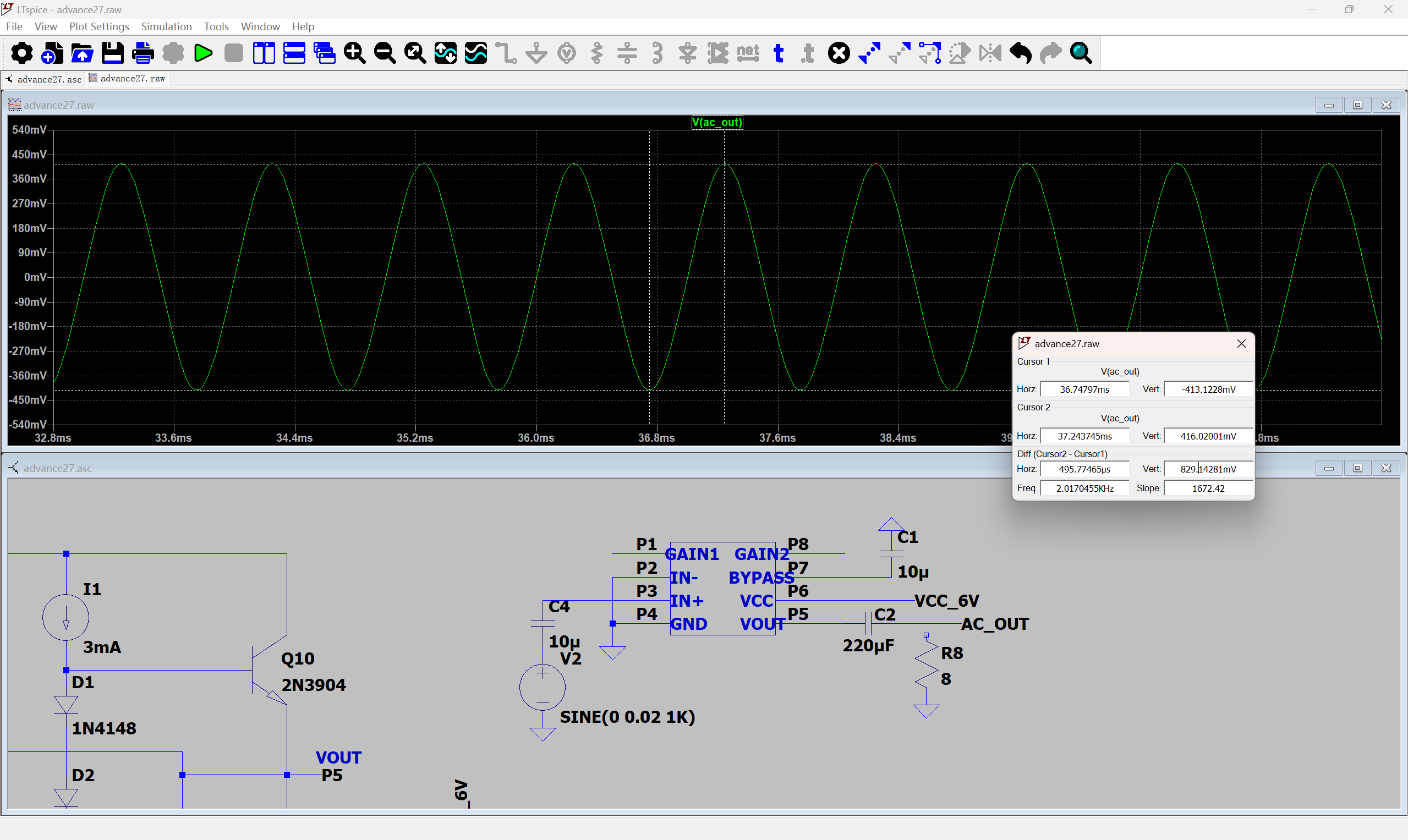

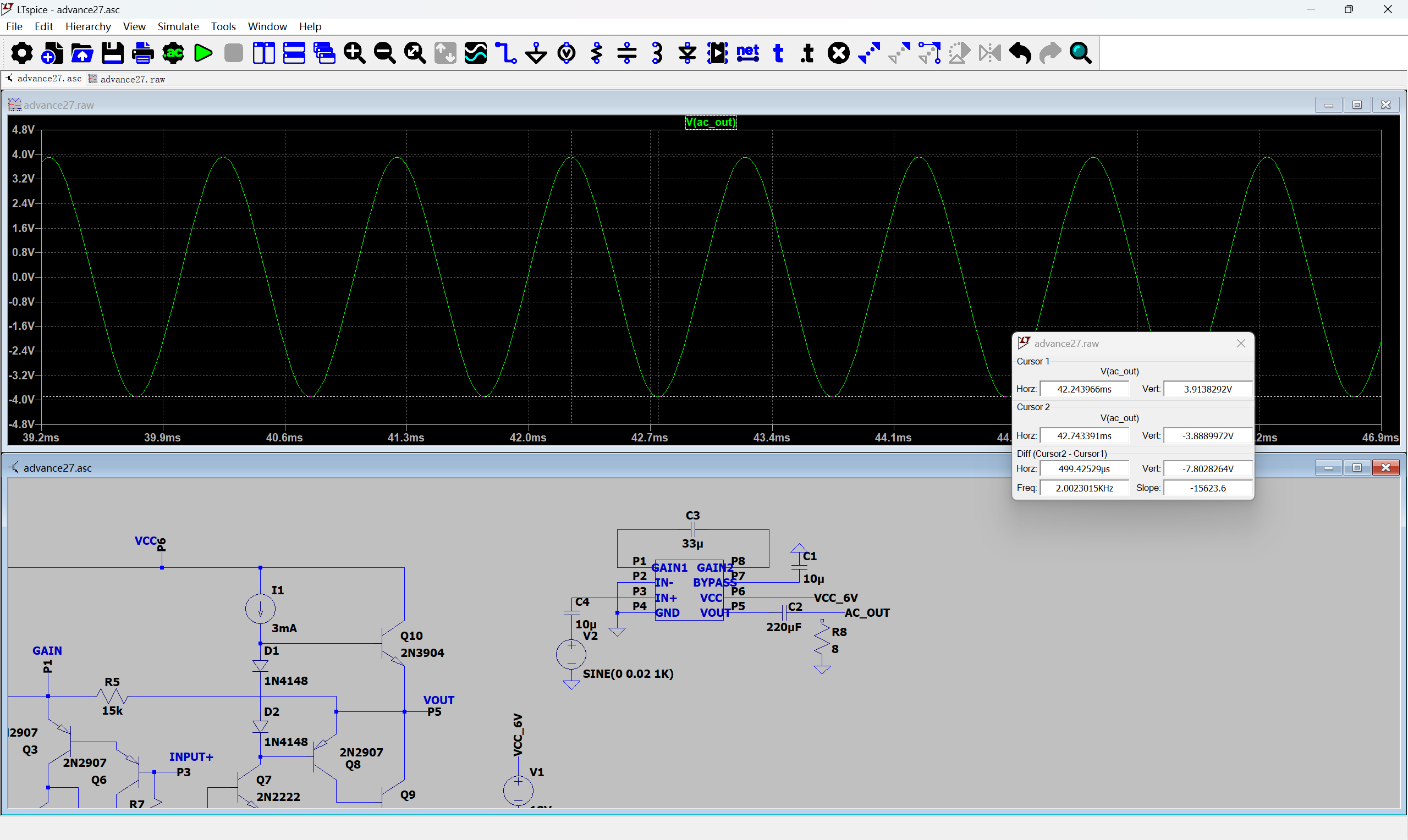

当1、8 脚开路时,电路具有最小增益,测量输出电压峰峰值,求得电压放大倍数(约为20),如图所示.此时输出电压为峰峰值为829.14281mV,放大倍数为829.14281mV/40mV=20.73倍

当1、8 脚之间接入33μF电容(交流短路) 时,电路具有最大增益,测量输出电压峰峰值,求得电压放大倍数(约为200),如图所示。此时输出电压为峰峰值为7.8028264V,放大倍数为7.8028264V/40mV=195.07倍

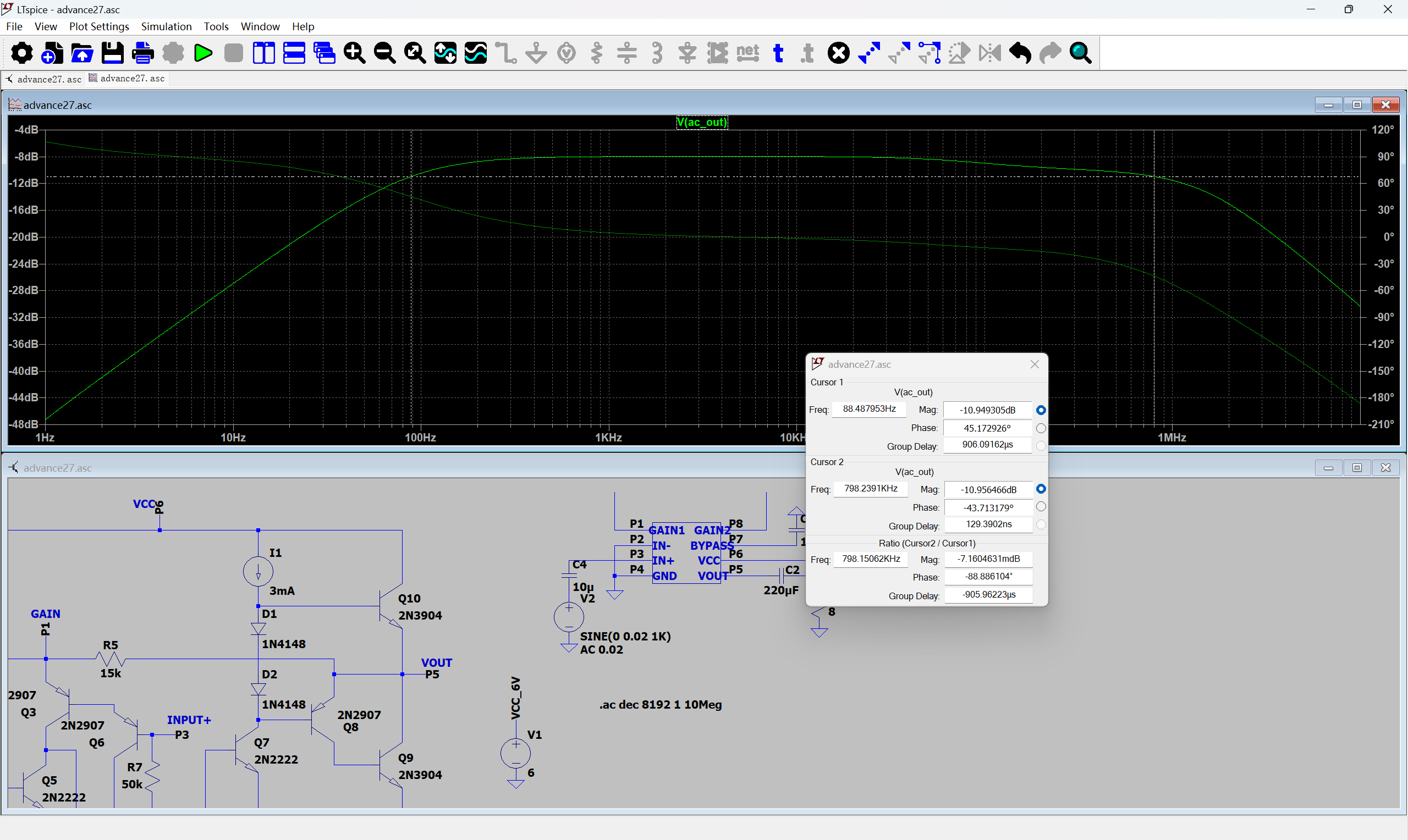

在电源电压VCC为6V,1、8 脚开路条件下,对LM386测试幅频响应曲线,求得带宽。此时上限截止频率798.2391KHz,下限截止频率88.487953Hz,-3dB带宽为798.15062KHz。

进阶28 CA3040宽带放大器内部电路

实验介绍

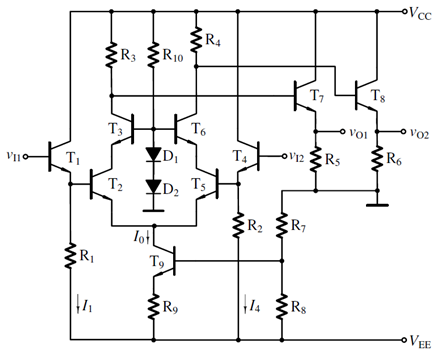

CA3040是一种采用组合电路的集成宽带放大器,其内部电原理图以及放着图如图所示。


在LTspice界面上搭建电路并仿真。

实验结果

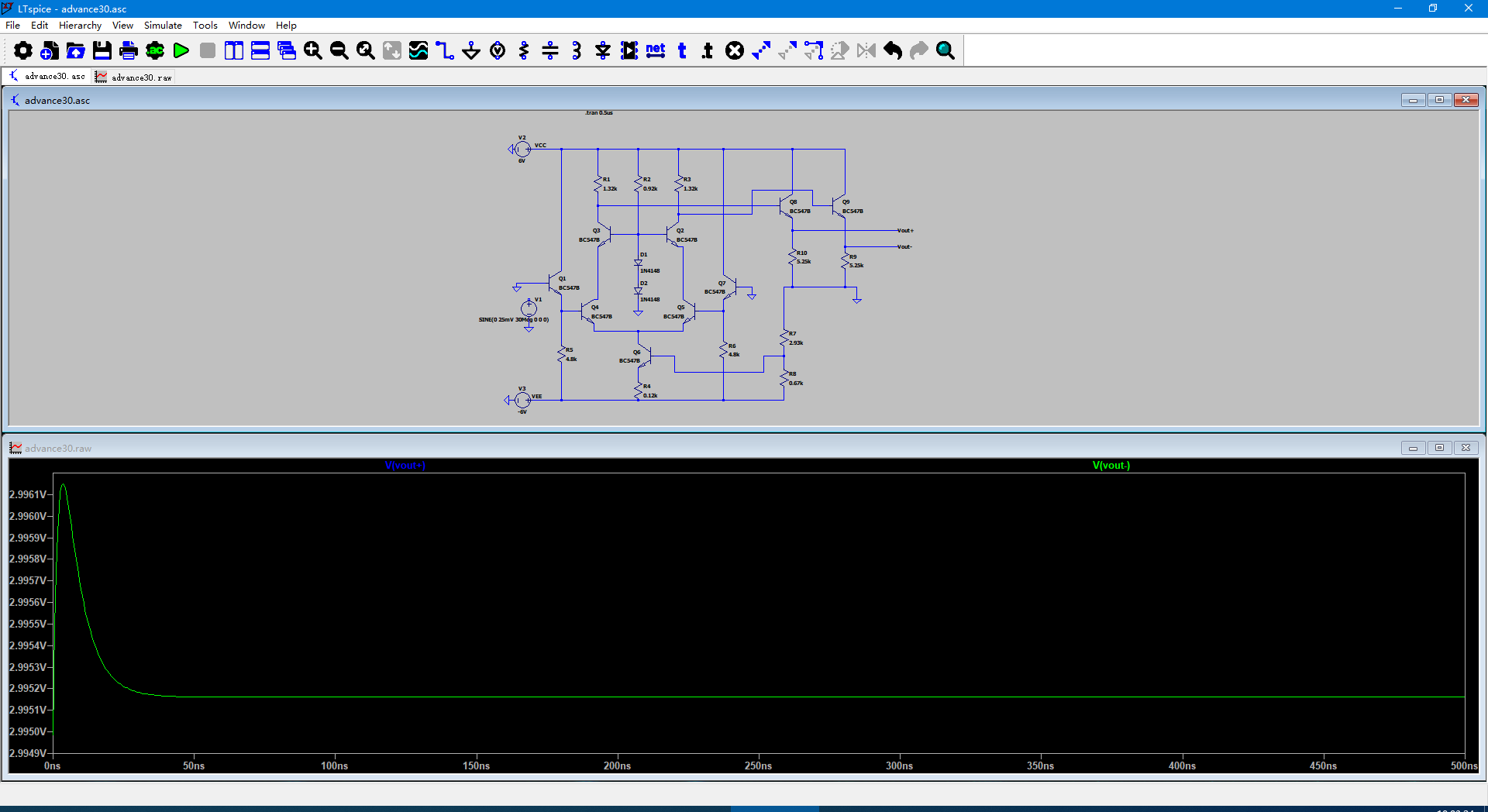

静态测试,两输入端接地。测量输出直流电压。可见,图中,Vout+和Vout-两输出端电压均稳定在2.9952V,约为3V。

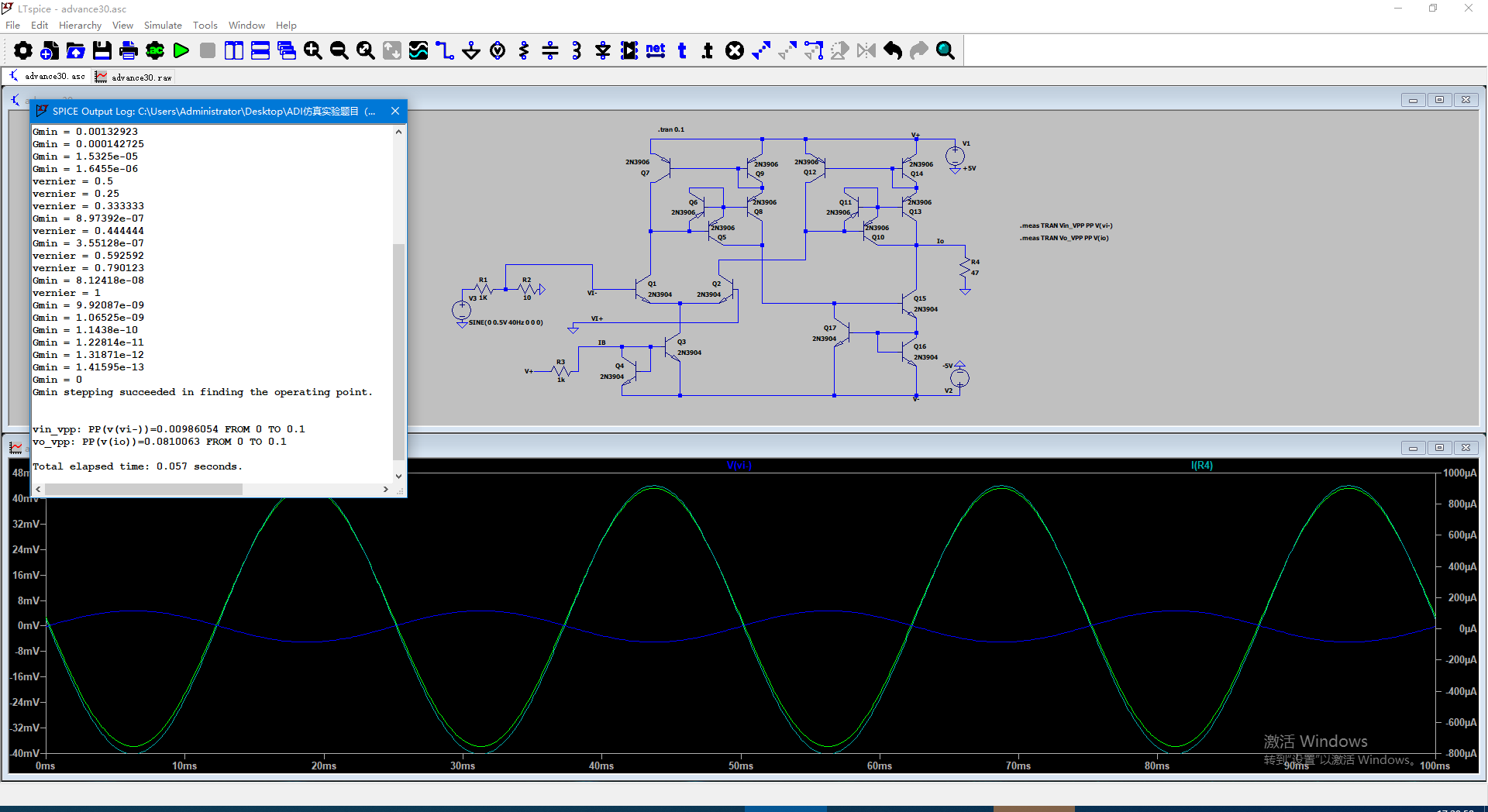

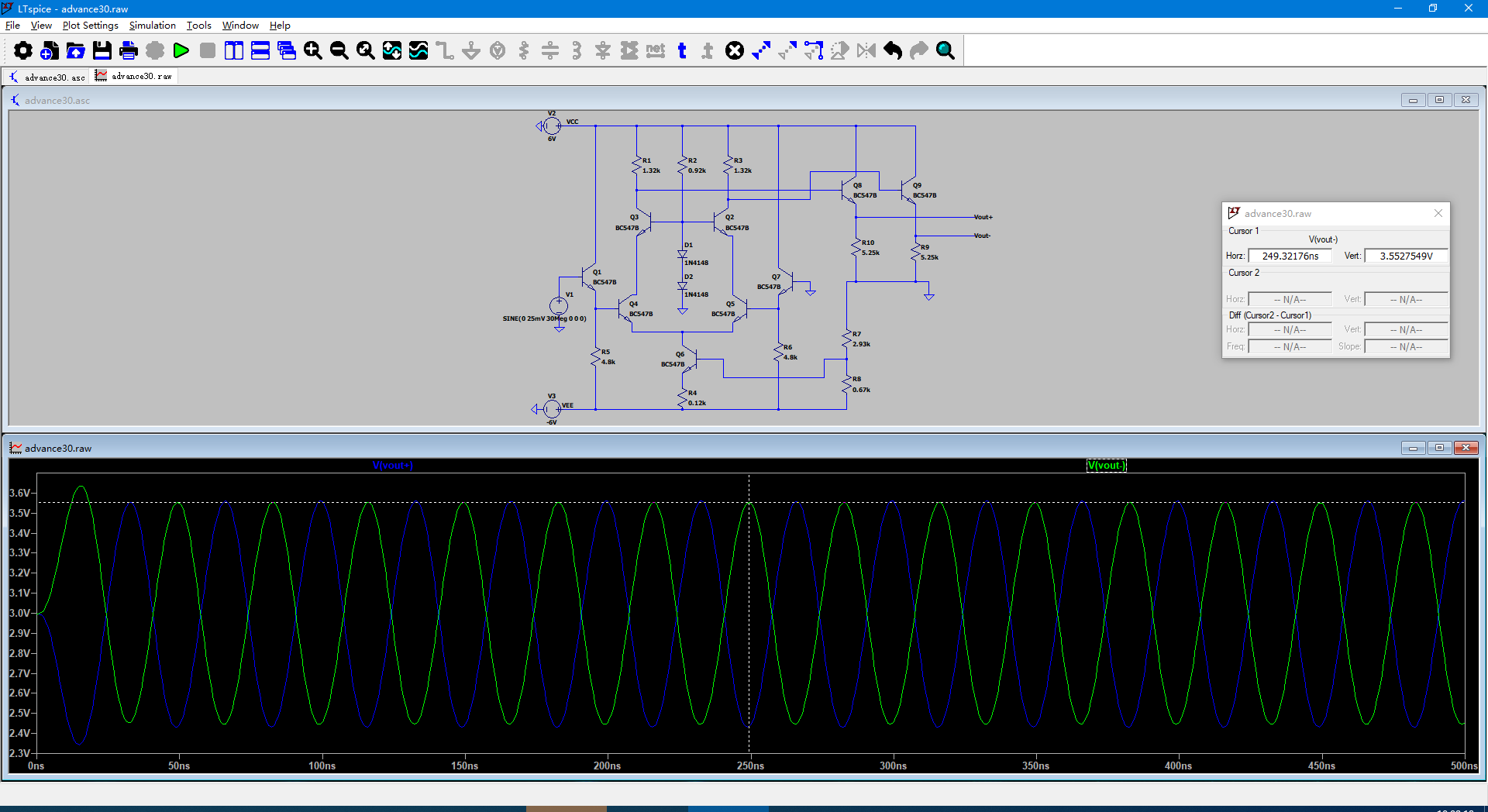

输入正弦测试:正输入端输入正弦,负输入端接地。测量输出电压。可见,图中,Vout+和Vout-两输出相差为\pi,幅度相同,约为3.55V。

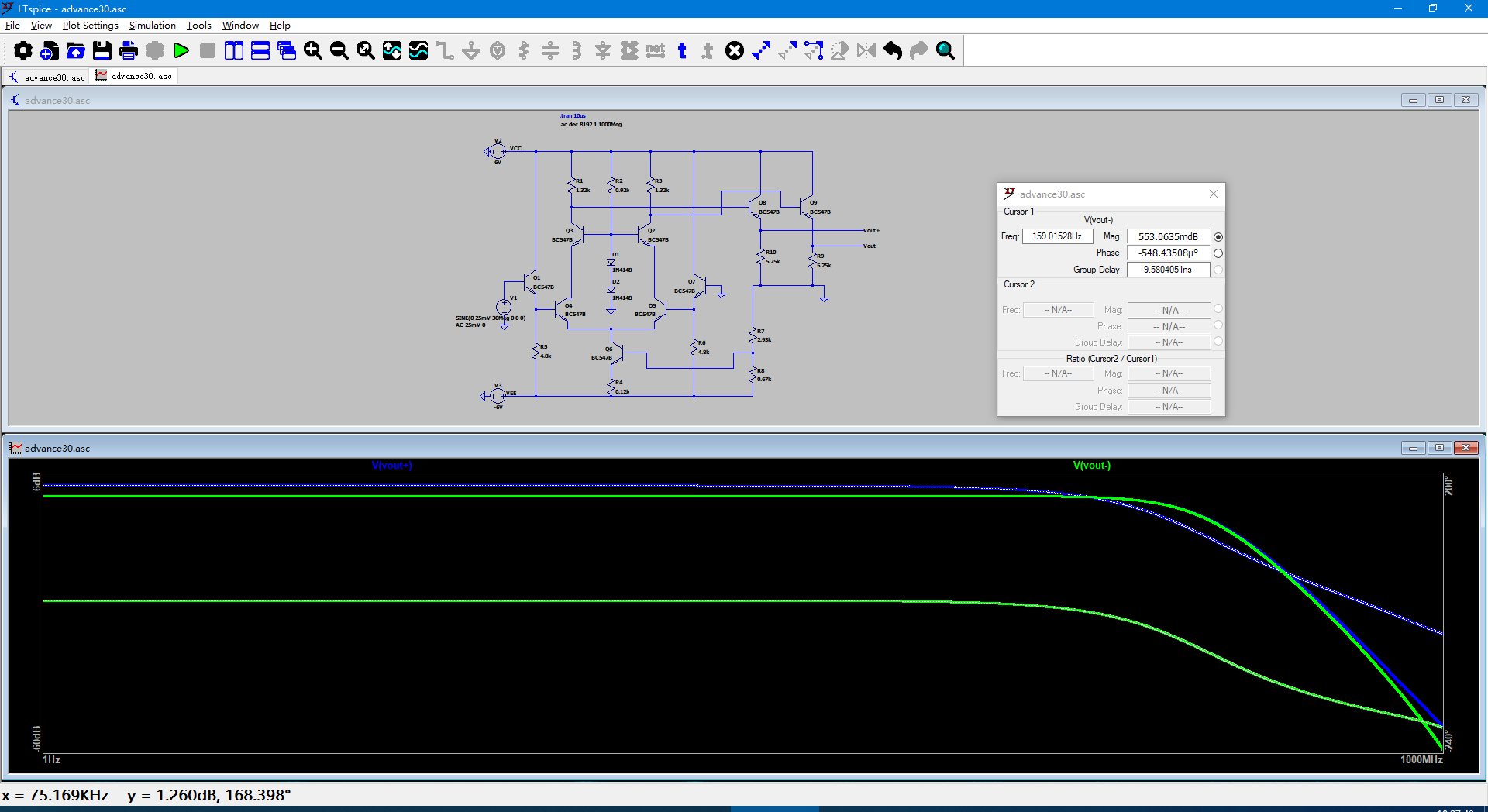

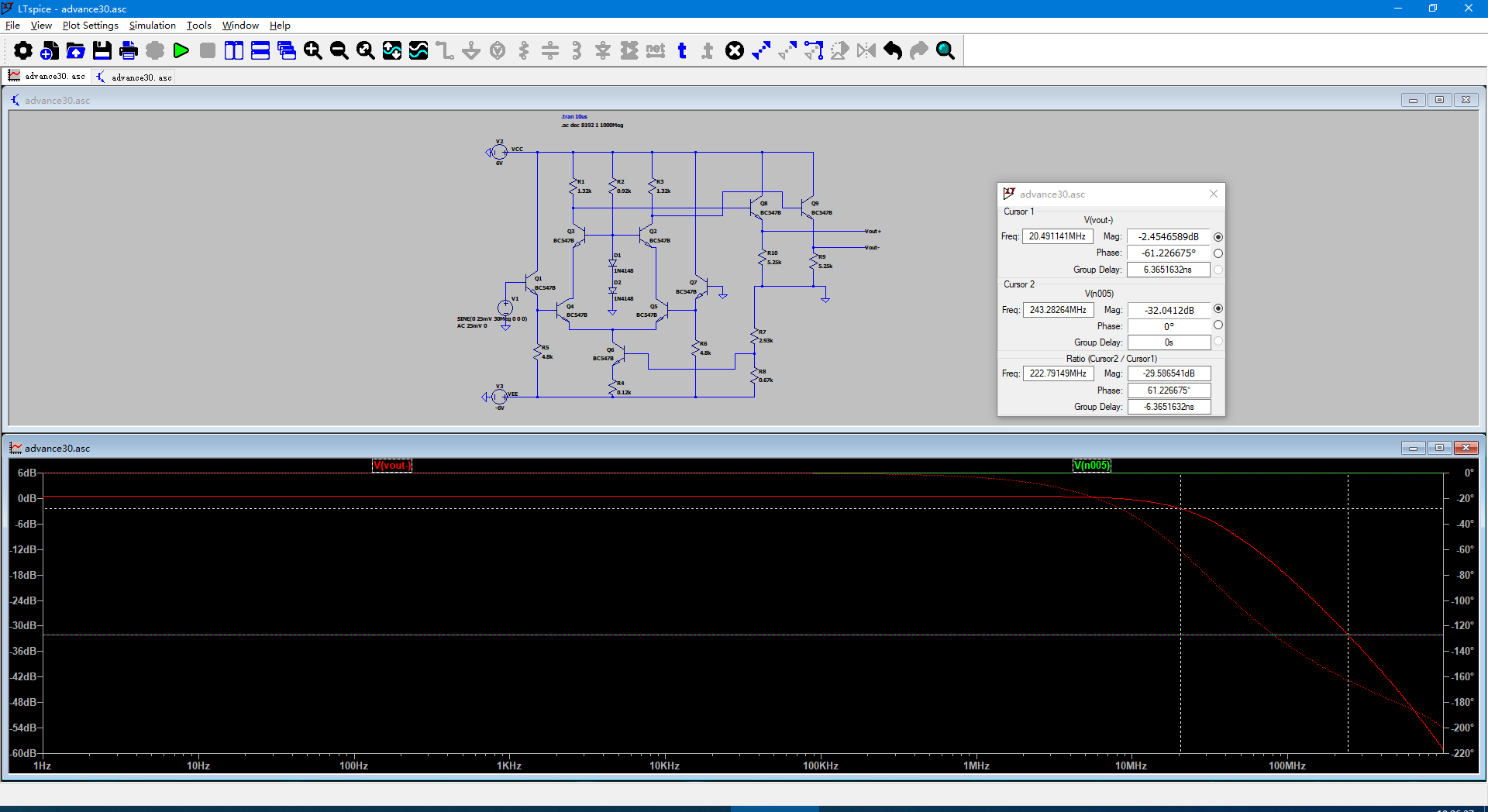

交流测量:首先测量无衰减时的输入电压。为553mdB。所以-3dB带宽对应频率应在-2.45dB的附近,0点带宽应和输入信号的分贝幅值存在交叉。所以测得Vout+的-3dB带宽约为20.86MHz,Vout-的-3dB带宽约为20.49MHz。同时Vout+的0点带宽约为249.90MHz,Vout-的0点带宽约为222.79MHz。

进阶29 LM393电压比较器内部电路

实验介绍

LM393电压比较器内部电路如图所示,它由多路电流镜电路,差分电路,共射电路和OC输出级四个部分构成。在LTspice界面上搭建电路并仿真其功能。




实验结果

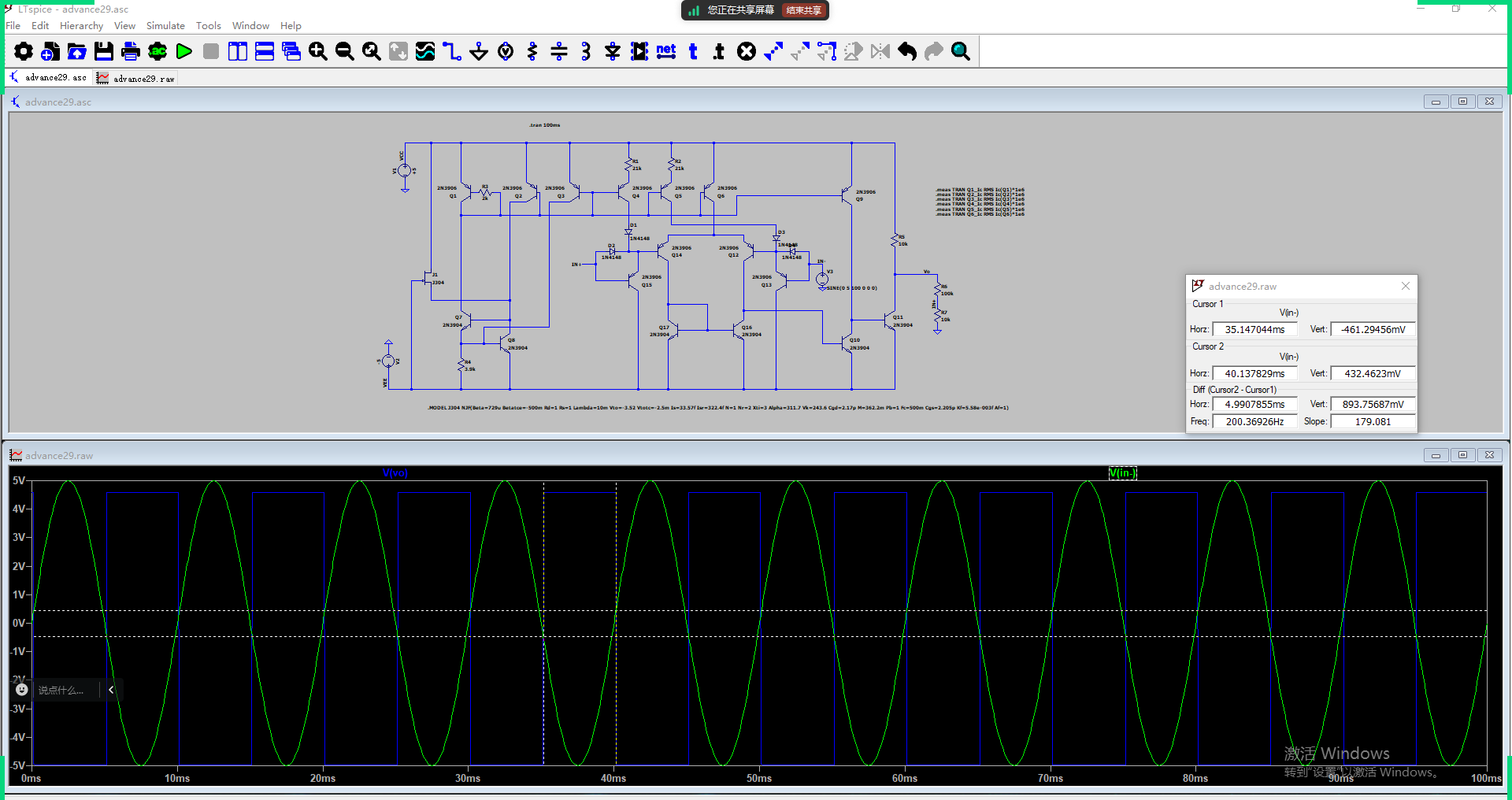

反向端输入频率为100Hz,电压为5V的正弦波。输出波形得到反向同频率的方波,幅度接近5V,由于上拉电阻和正反馈通路分压,因此不到5V。占空比接近50%,电平变化点对应了正弦波的432mV和-461mV。image21.png

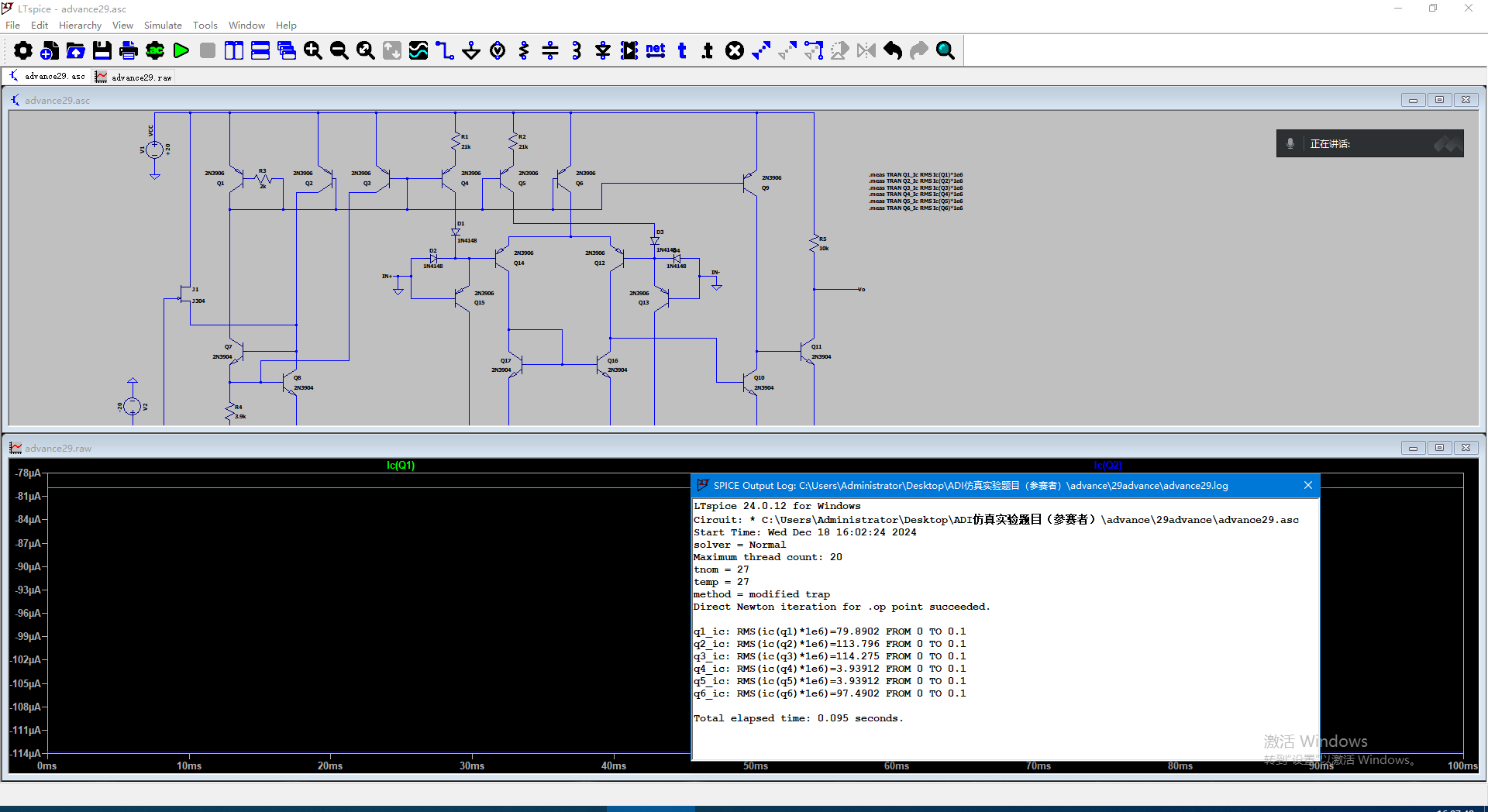

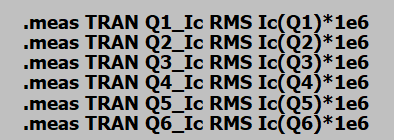

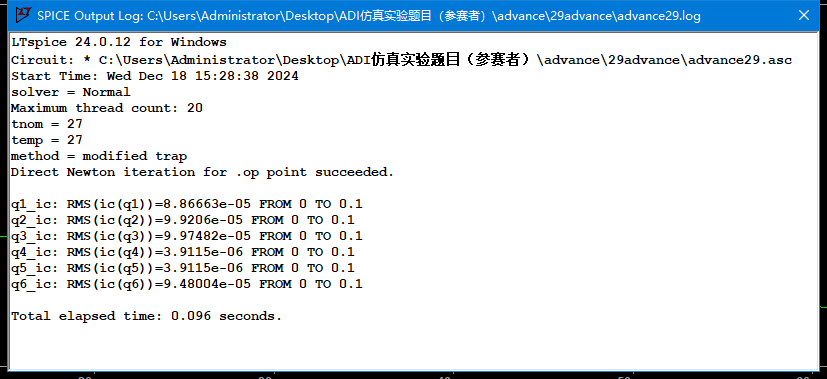

两输入端接地,输出悬空。通过改变正负两端电压大小查看Q1、Q2、Q3、Q4、Q5、Q6五个三极管的集电极的电流输出,使用指令。并查看日志文件,如图:

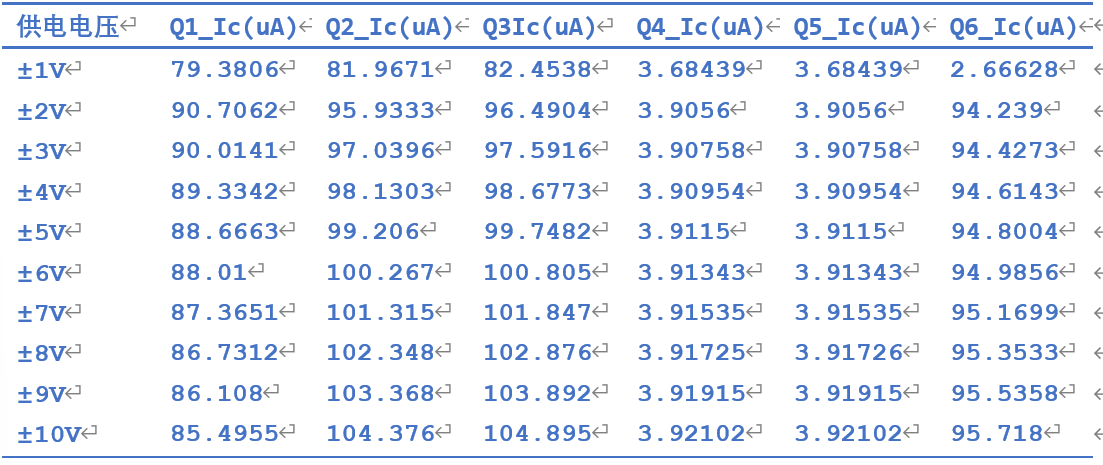

记录得到电压和电流,并绘制对应的表格。由记录的表格数据可知,供电电压在±2V到±10V之间时,三极管输出电流几乎没有变化,但是当供电电压到±1V时,Q6的集电极电流会急速减小。因此,只要供电电压在一定范围,电流源电流就与电压无关。

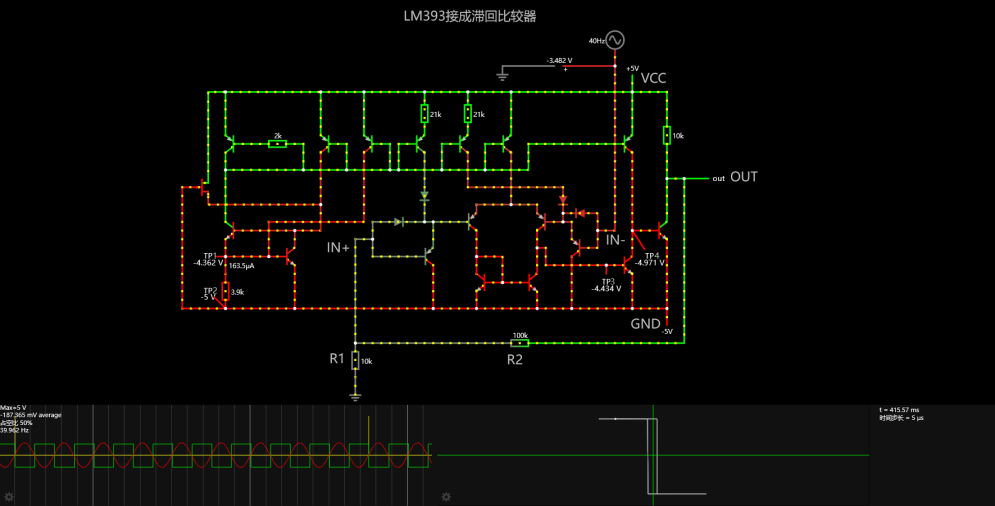

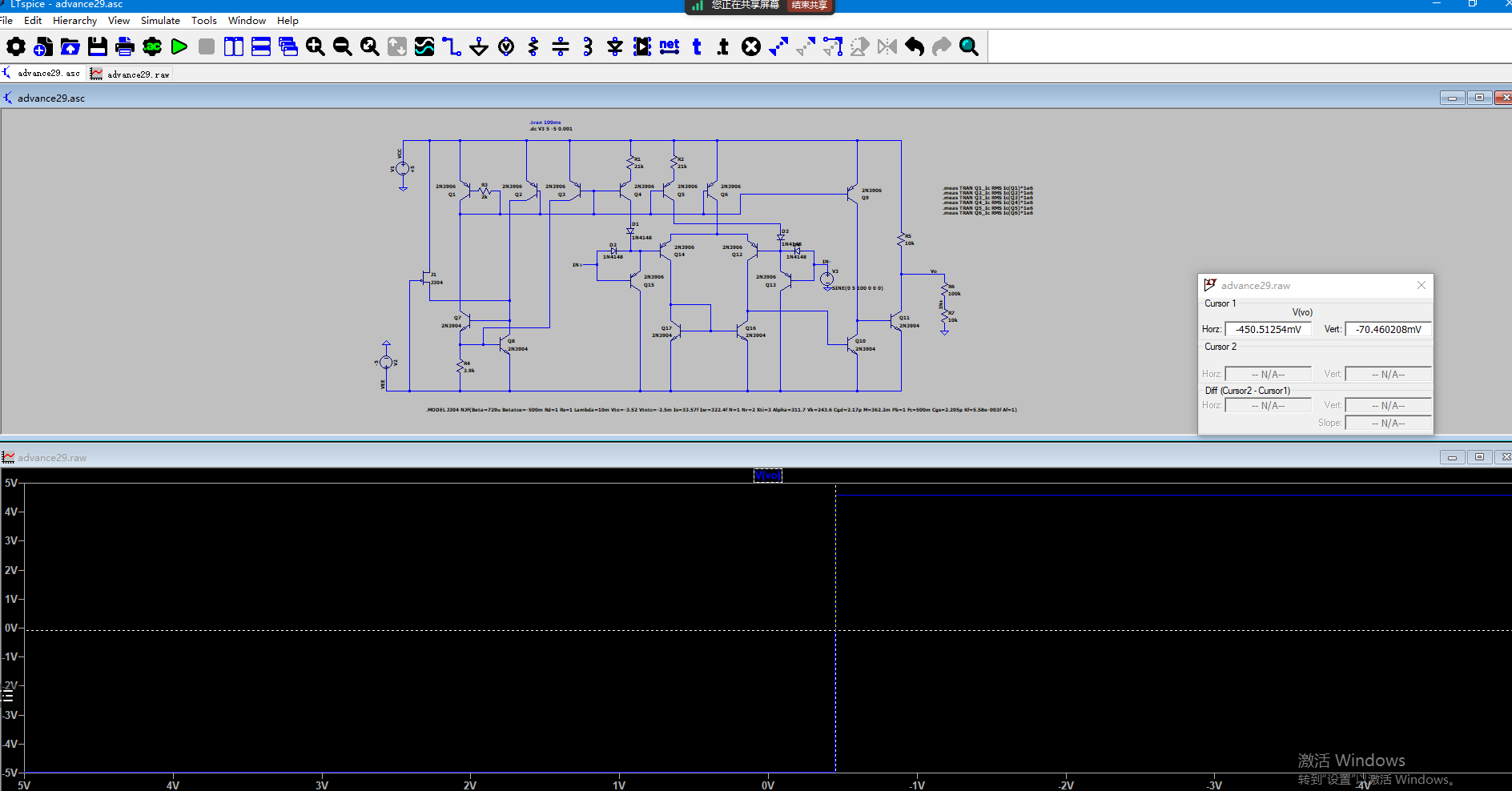

使用迟滞比较器电路,测试电压传输特性曲线。

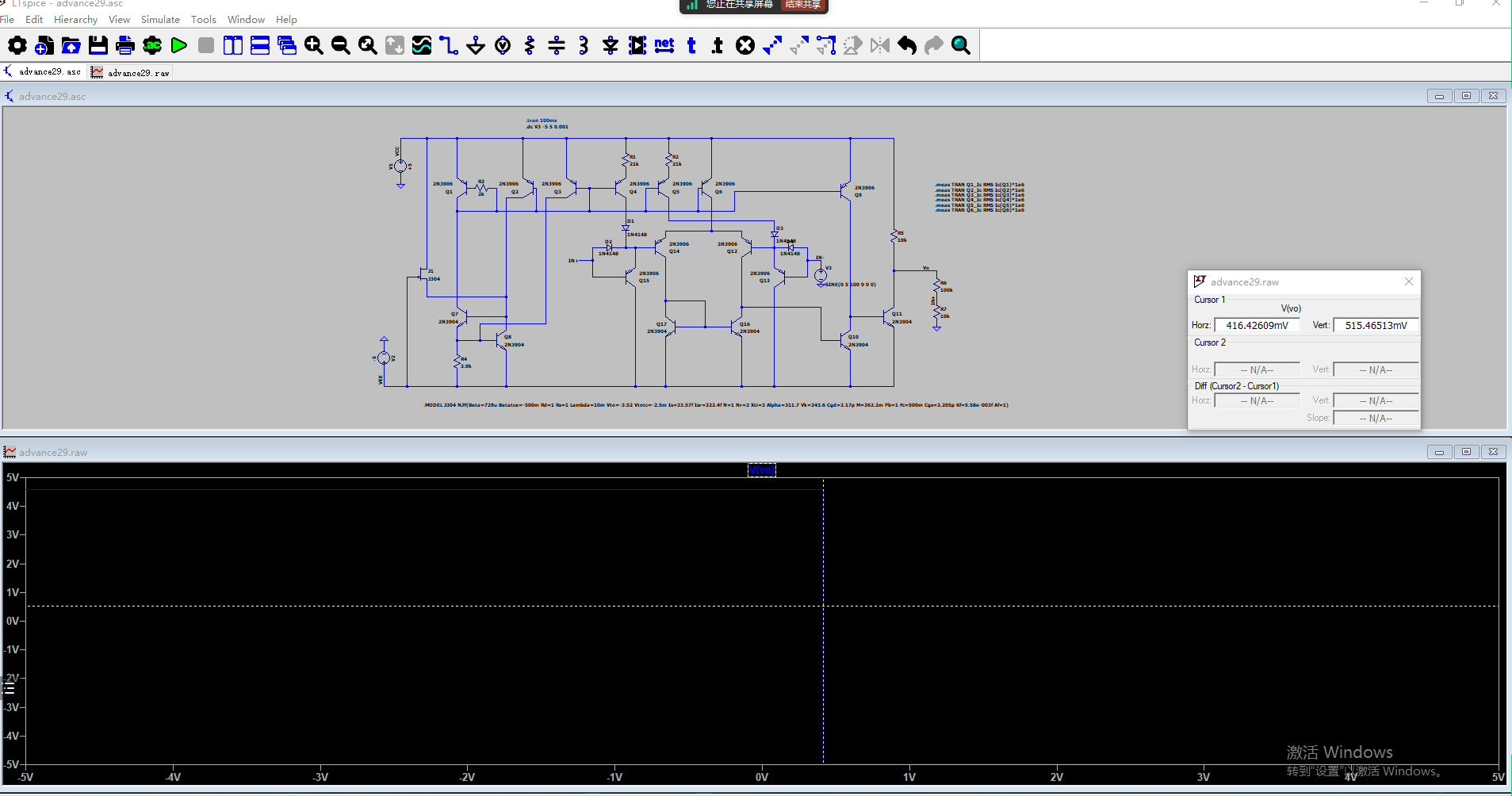

输入电压递增时:


输入电压递减时:


进阶30 CA3080跨导放大器内部电路 实验介绍


实验介绍

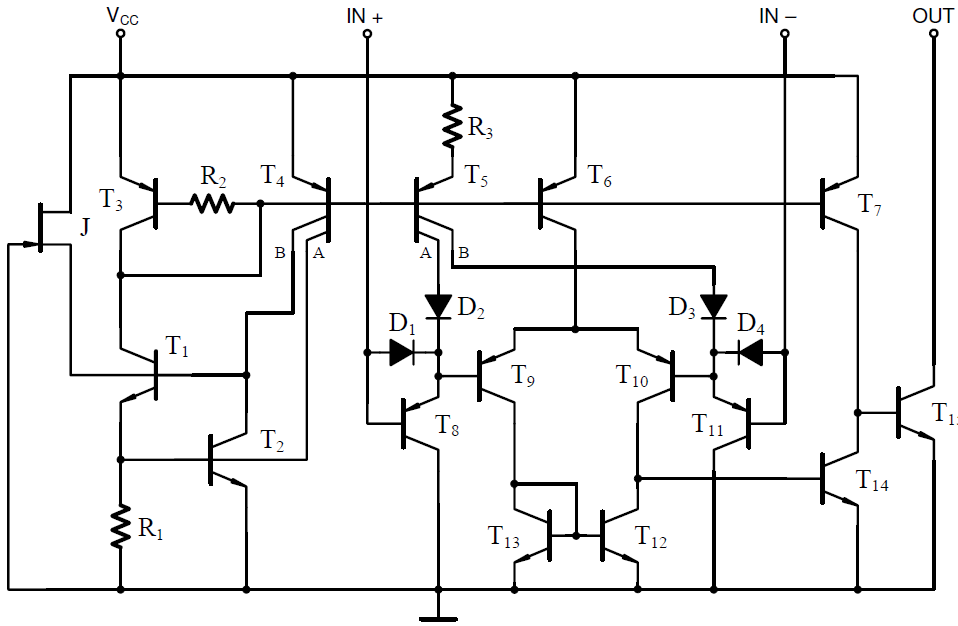

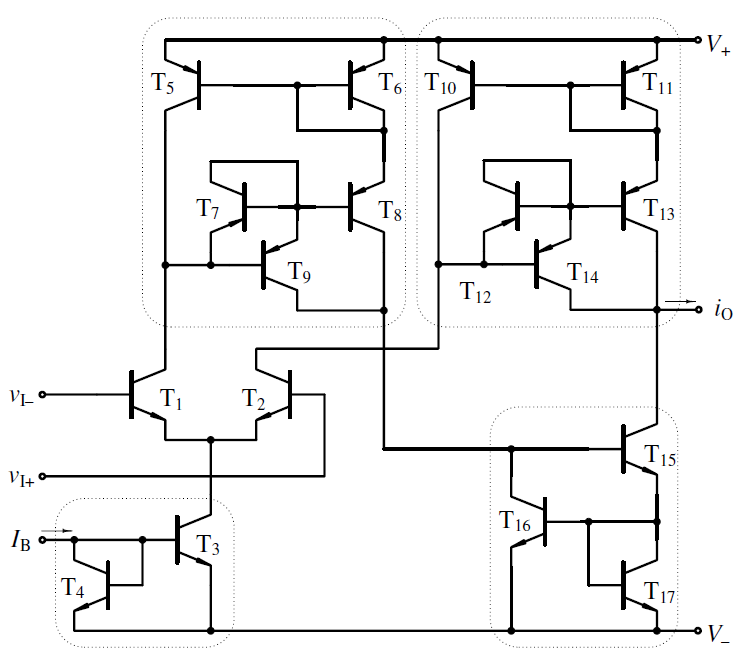

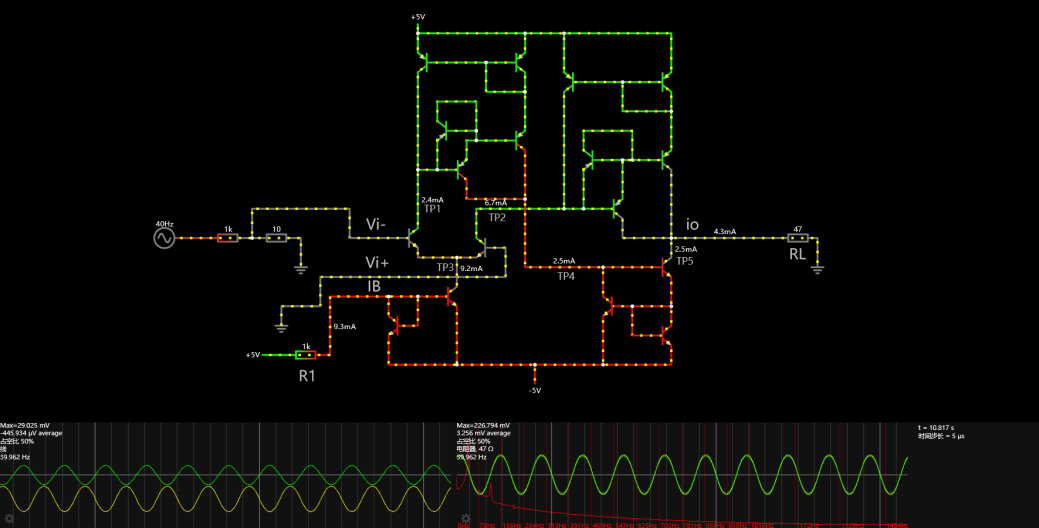

跨导放大器OTA的输入信号是电压,输出信号是电流,因此它是一种电压电流混和模式电路。图所示是CA3080跨导放大器的内部电路及其仿真图。在LTspice界面上搭建电路并仿真其功能。


实验结果

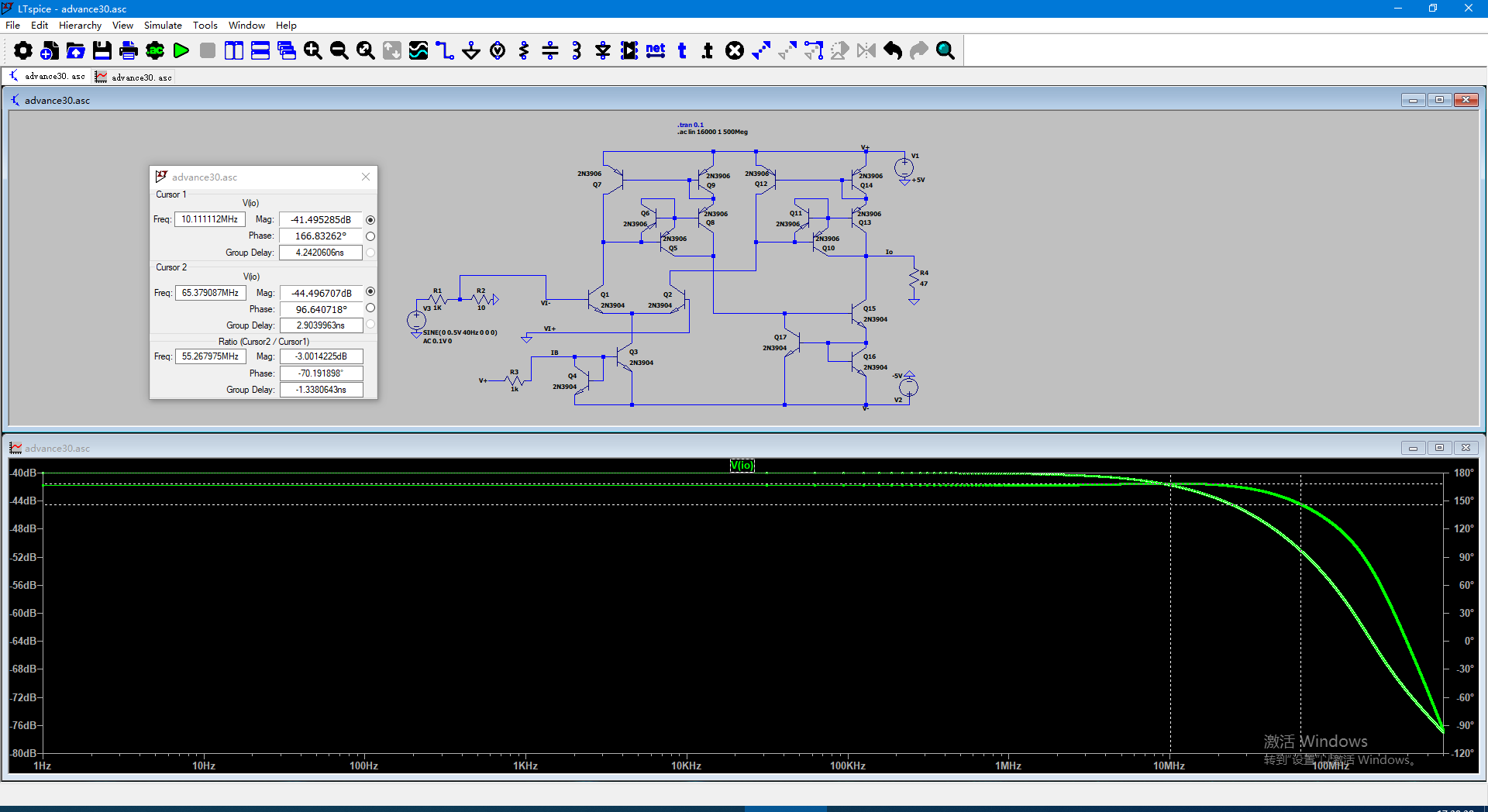

交流小信号幅度设置为0.1V,扫频范围设置为1到500MHz。扫频结果如下:

-3dB带宽下上限截至频率为65.379087MHz

-3dB带宽下下限截至频率为0Hz。如图。


进阶31 MC1496内部电路(同步检波电路)

实验介绍

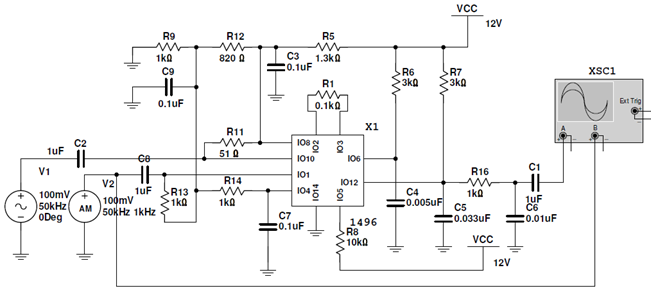

MC1496构成的同步检波器仿真电路如图2所示,其中加入了50kHz本地振荡和1kHz调制在50kHz上的调幅信号源,输出端处加入了RC构成的滤波电路。LTspice界面上搭建电路仿真同步检波。


实验结果

设置调制度为0.909的AM调幅波,解调输出如下图所示:

进阶32 MC1496 内部电路(DSB解调器)

实验介绍

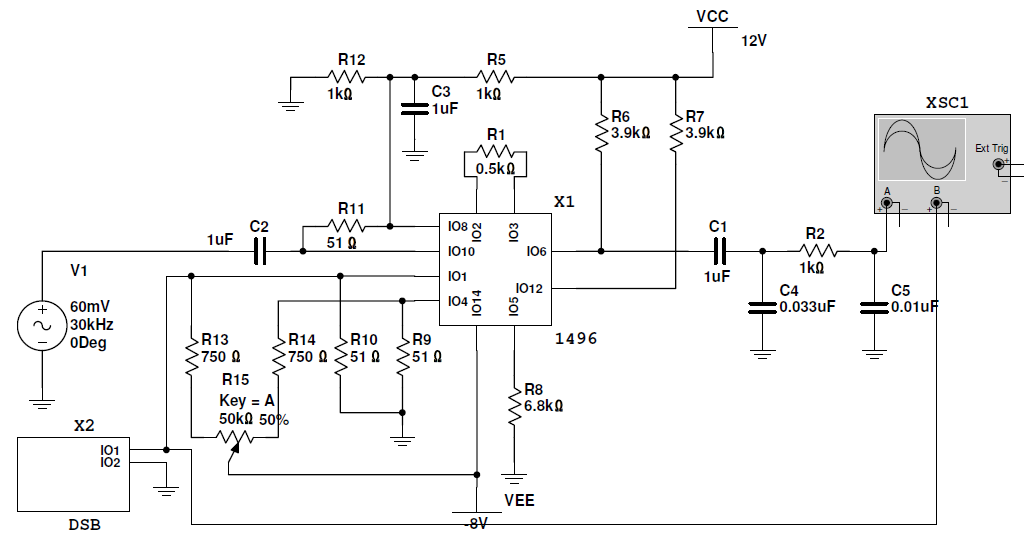

DSB 波解调仿真电路如图所示,图中DSB是一个DSB 波信号源。图3所示为解调前后的波形图。LTspice界面上搭建电路仿真DSB解调。

实验结果

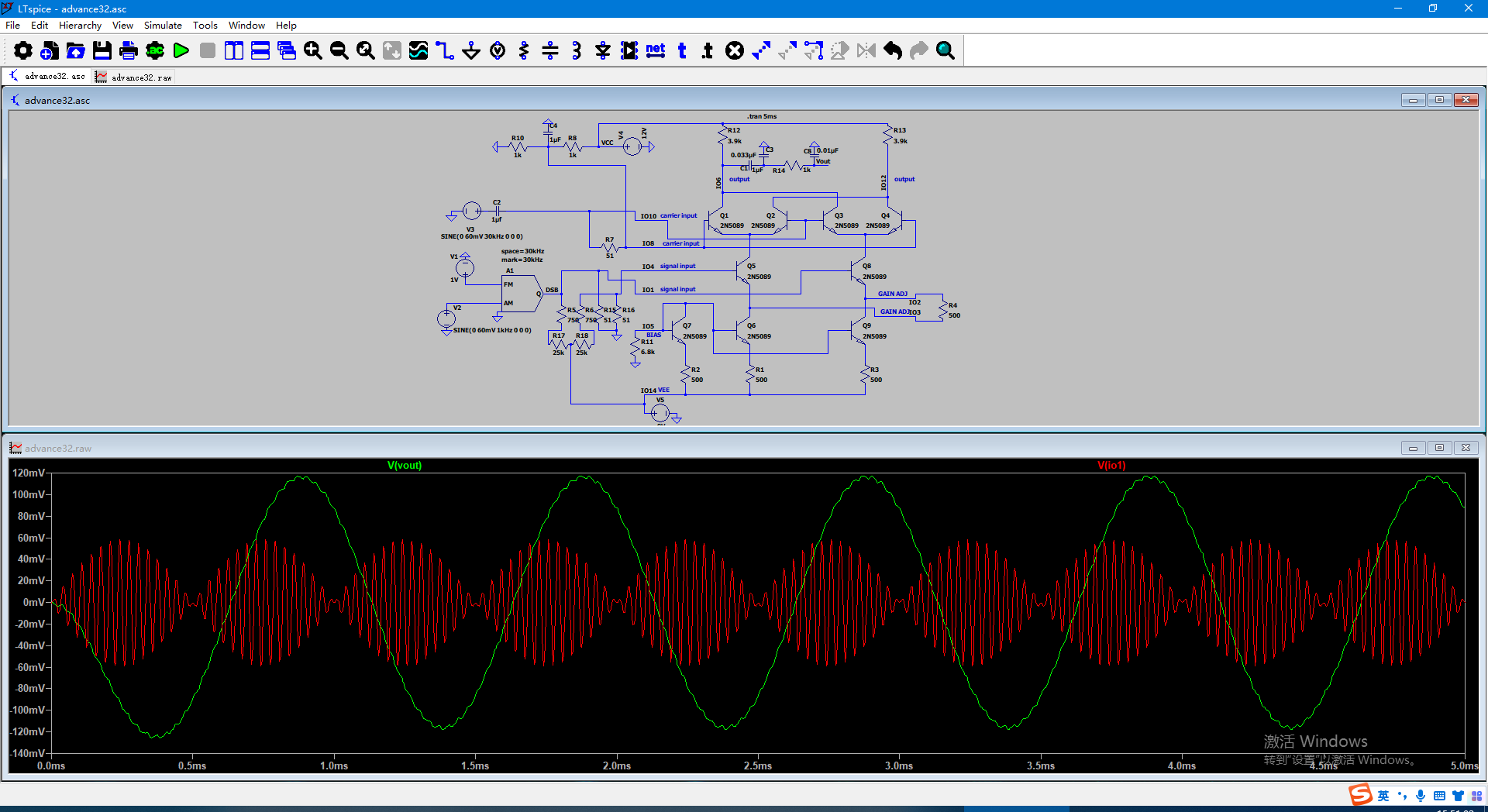

介入幅度为60mV的正弦DSB调制信号,解调波形如下图所示:

进阶33 MC1496内部电路(调幅电路)

实验介绍

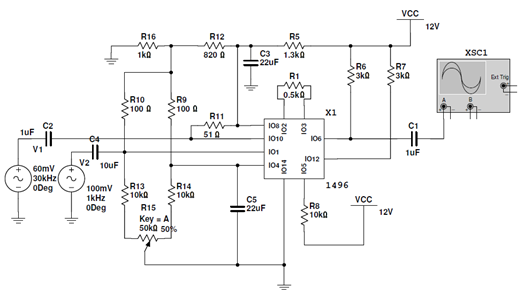

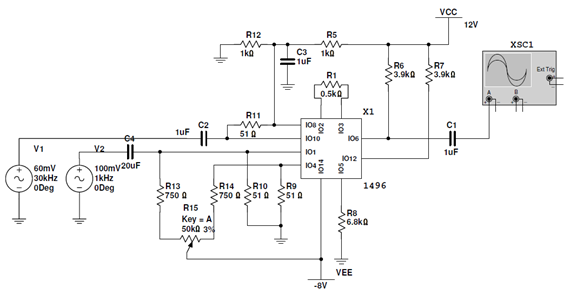

由MC1496 构成的调幅电路如图所示。图中电位器R15 称为平衡电位器,通过调节它可以为调制信号V2 提供偏置。


实验结果

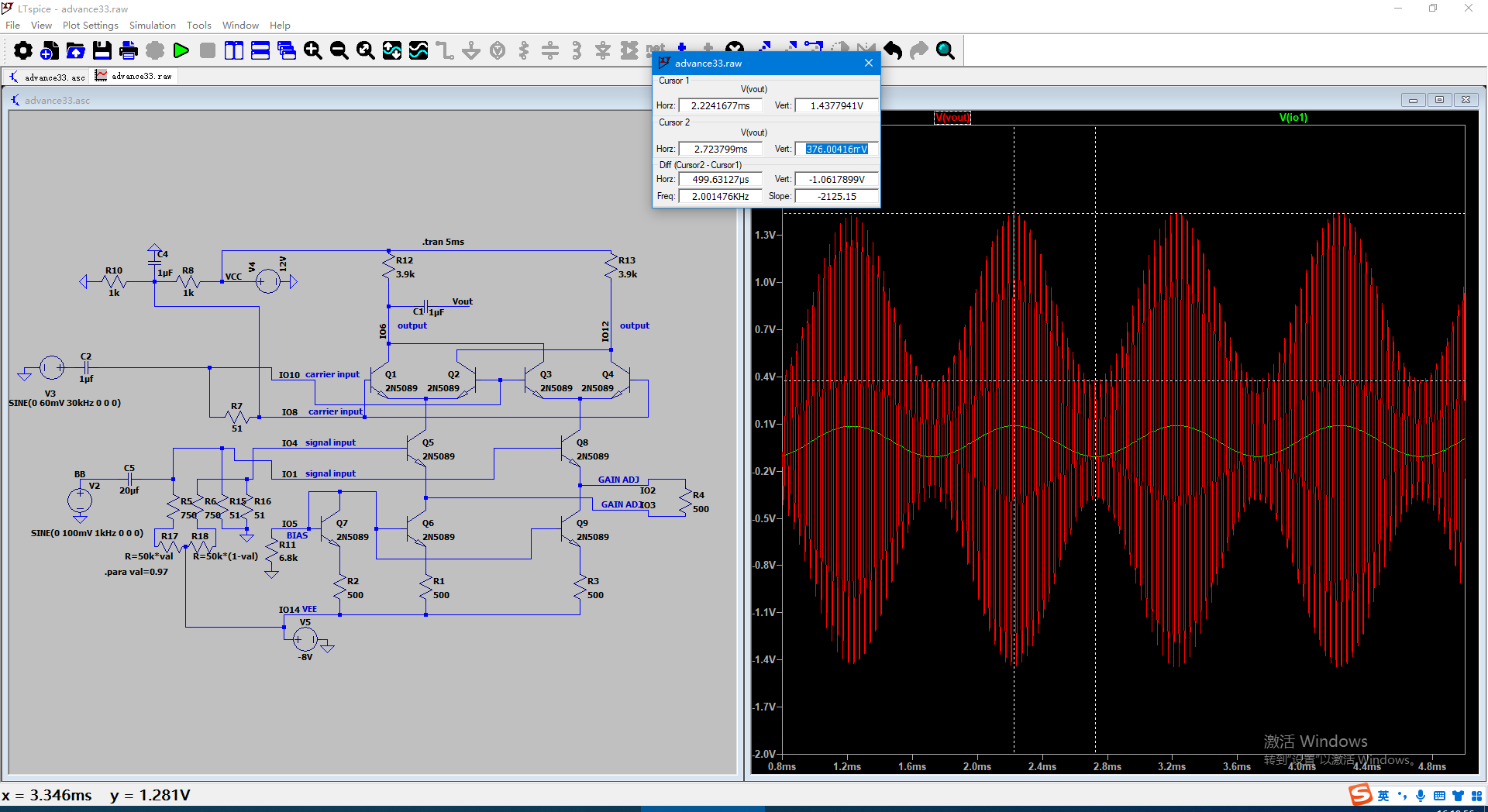

接入100mV 1kHz正弦基带信号和60mV 30kHz的正弦频带信号,控制偏置电阻在97%,测得V_{max}=1.4377941V,\ V_{min}=376.00416mV,解得调幅系数m=0.5854。

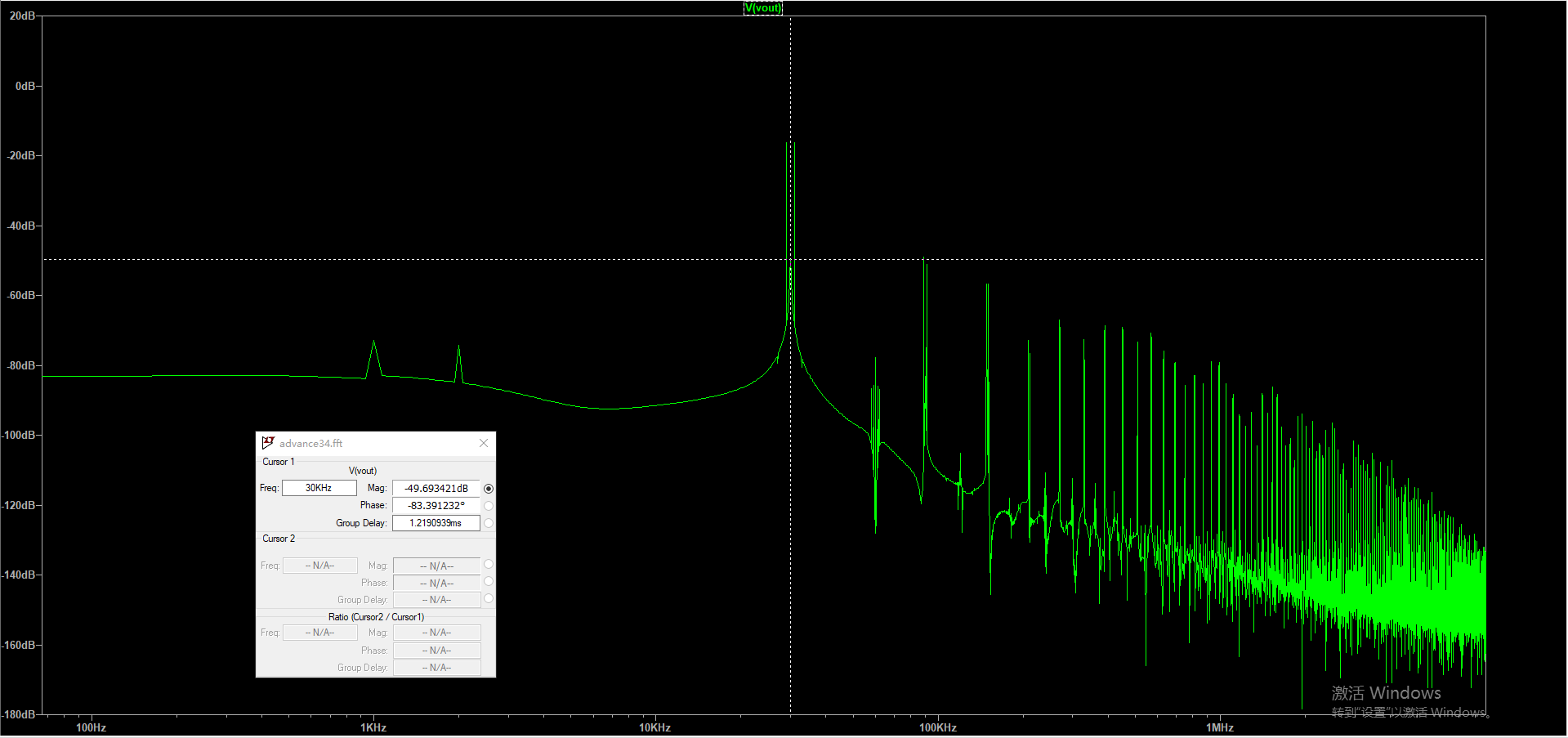

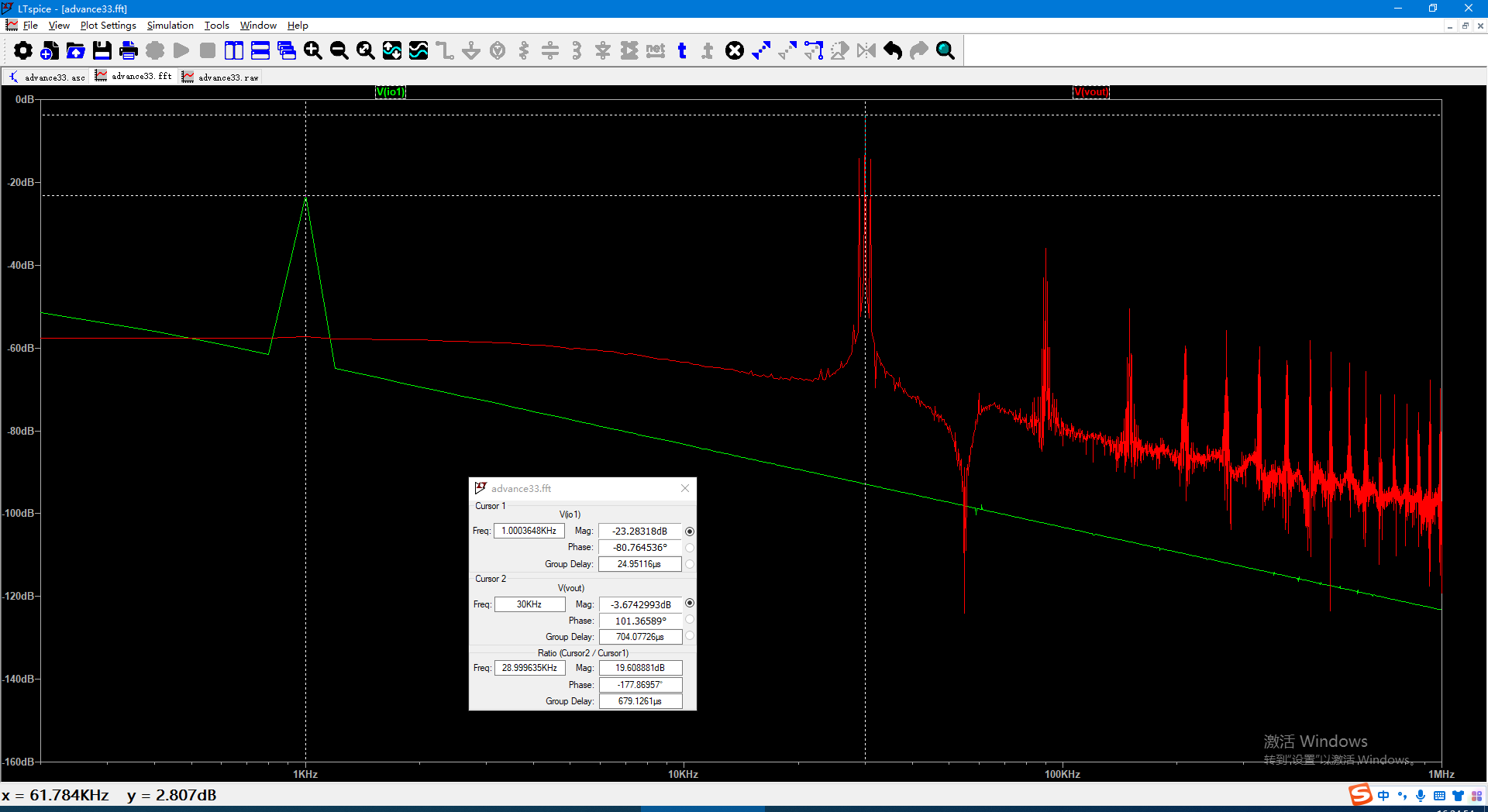

测量输入输出信号的频谱,绿色为输入信号,红色为输出信号。输入信号频率为1kHz。输出信号的中心频率为30kHz且存在一条中心实线和两条条边带。如下图所示。

进阶34 MC1496内部电路(DSB调制电路)

实验介绍

MC1496 构成的抑制载波的双边带调幅电路仿真图如图2所示,其输出的DSB 波波形如图所示。


实验结果

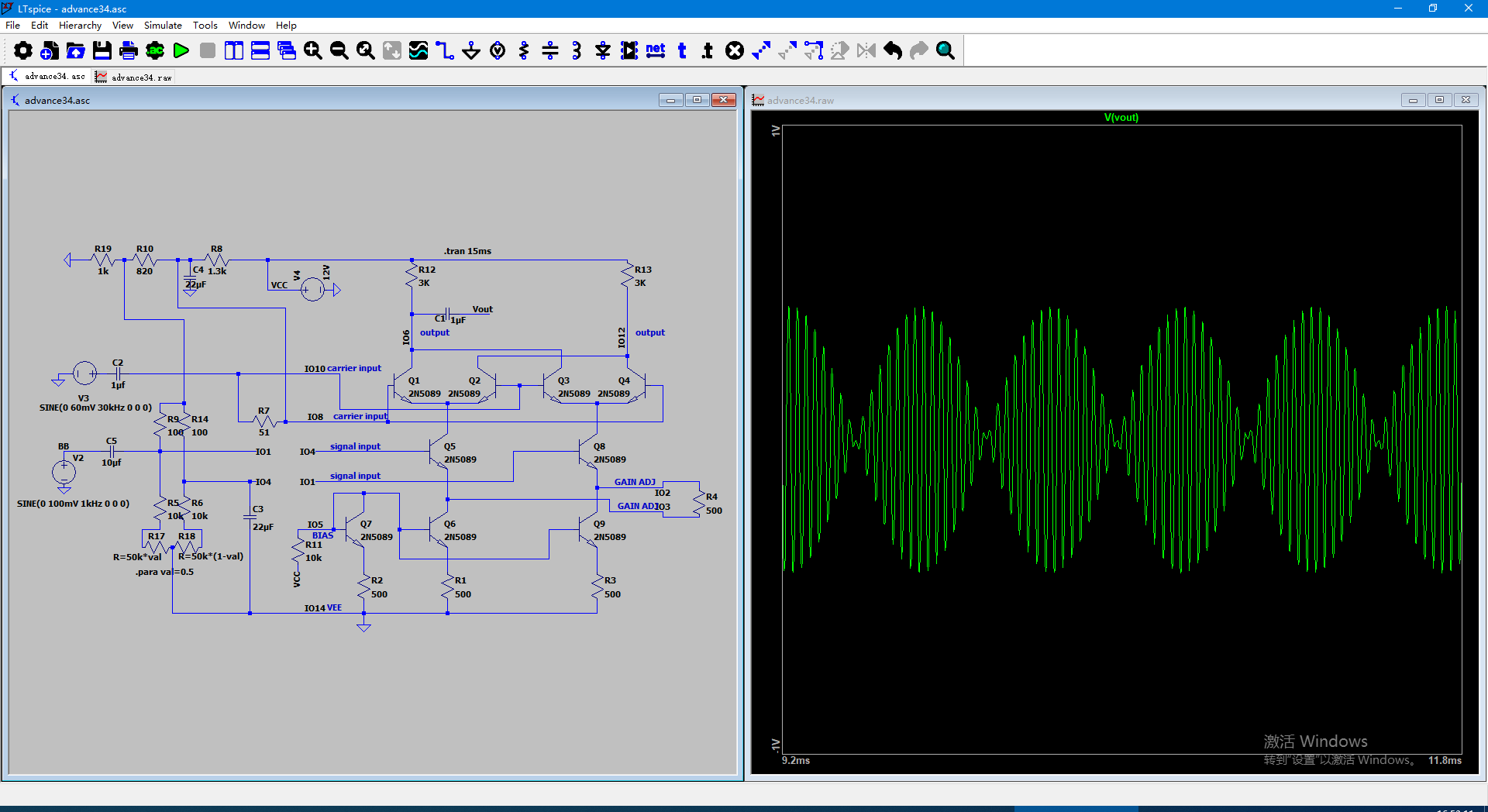

接入100mV 1kHz正弦基带信号和60mV 30kHz的正弦频带信号,控制偏置电阻在50%,取稳定后的波形如下图所示。

测量输入输出信号的频谱。输出信号的中心频率为30kHz且仅存在两条条边带,中心具有较大衰减,因此验证得到DSB。如下图所示。

附件下载
进阶题汇总的仿真报告.docx
进阶题汇总word报告
LTspice_src_file.zip
仿真源文件
