2024 LTspice电路仿真竞赛进阶题汇总

说明

  • 欢迎!
  • 本汇总涵盖了所有进阶题,而其他题汇总的跳转链接为:[基础题]()、[中等题]()、[挑战题]()。
  • 由于进阶题基本都是在实现集成运放的内部电路,而我个人目前还缺乏模集、高频等的相关知识,所以本汇总暂时无法包含对原理的介绍。

27 LM386集成功率放大器内部电路

实验简介

  • LM386应该可以说是最经典的音频功放了,其使用简单,外围电路少,在不少音频相关的小制作上都有应用,比如著名的Smokey Amps。LM386还可通过在引脚间接入阻容元件来控制放大倍数,可控制范围是20~200。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试带负载时的静态工作点。
    • 断开负载,测试最小与最大增益。
    • 增益设置为最小时,测试带宽。

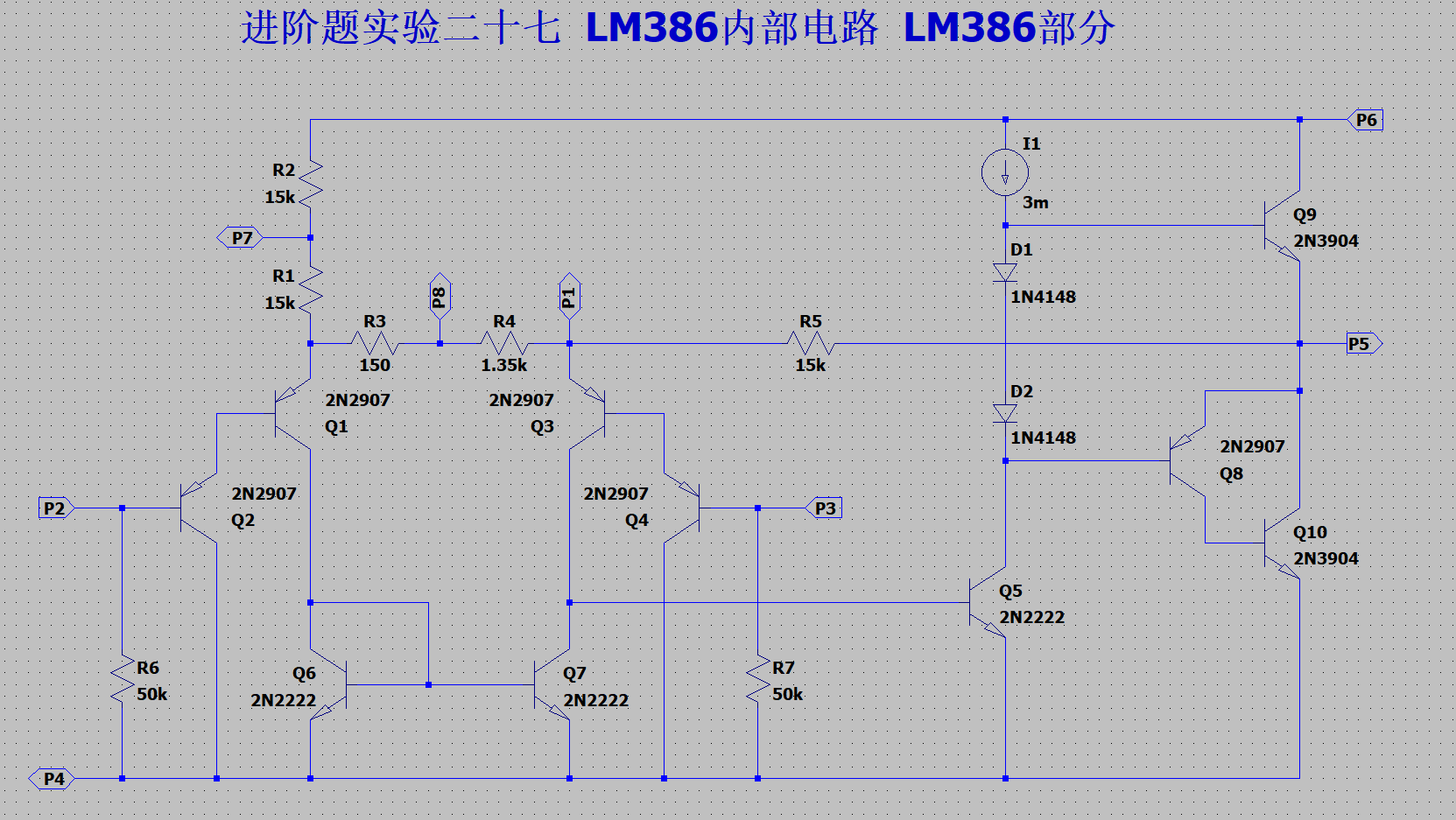

  • 本次实验将尝试自制Block类型的子电路,子电路如下:
    屏幕截图 2024-12-31 211559.png

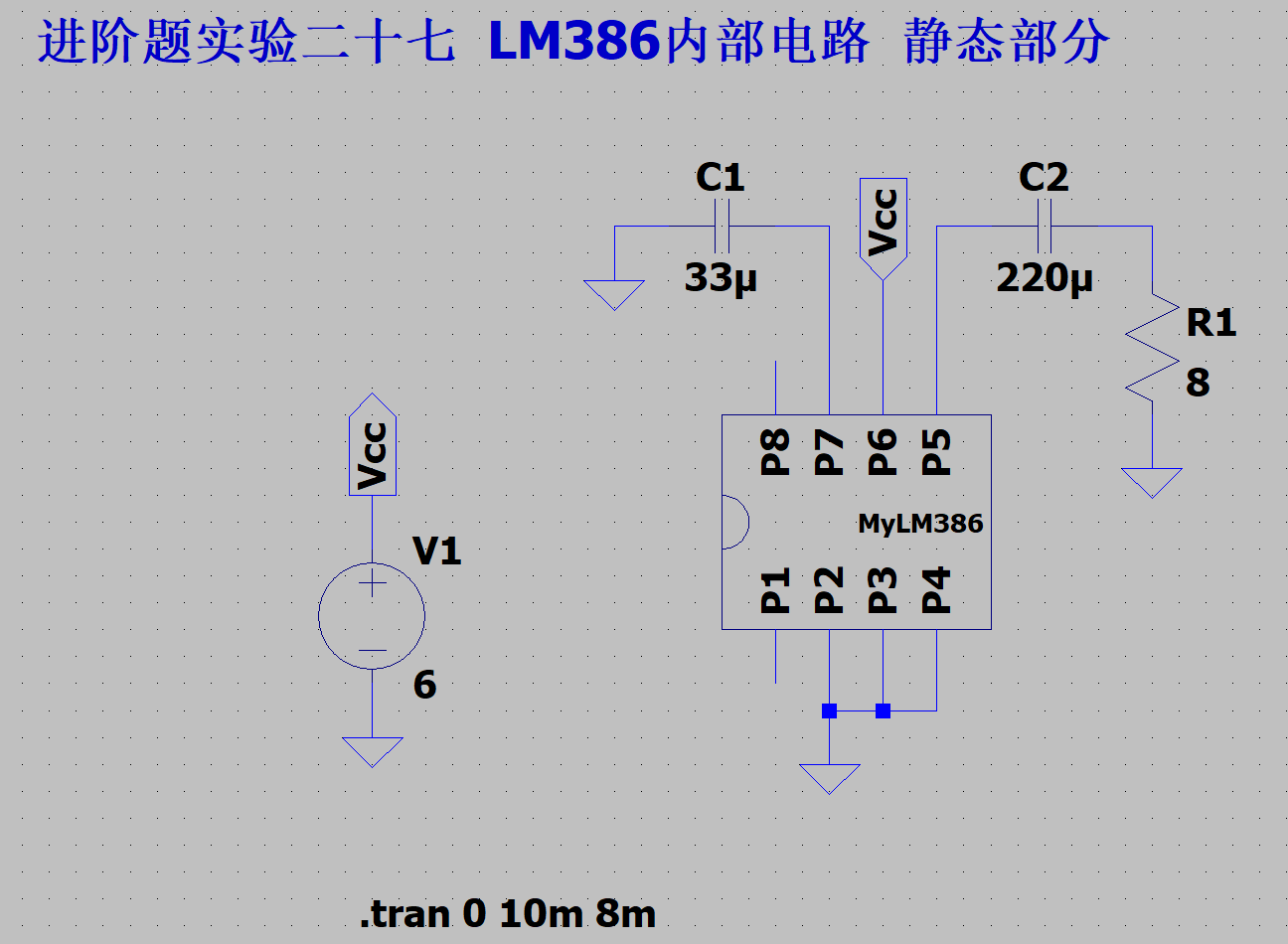

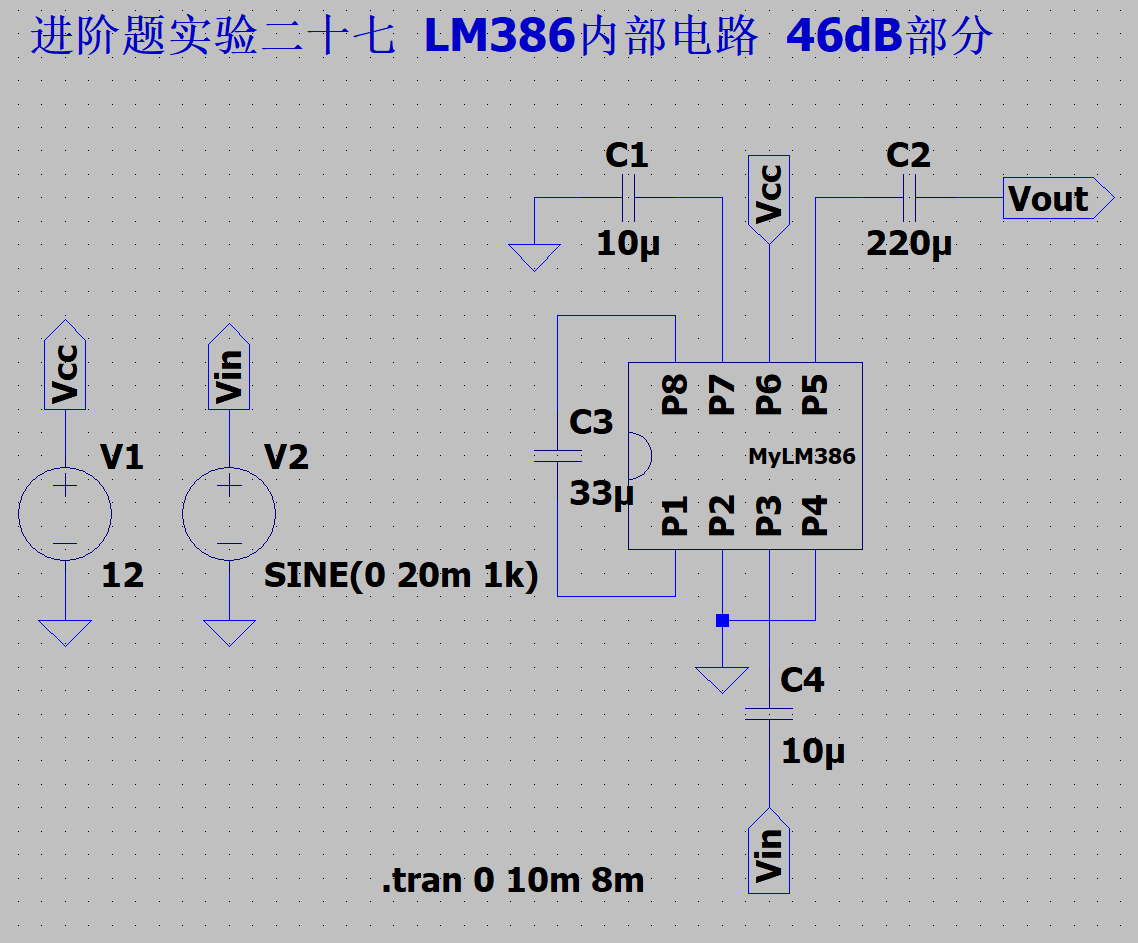

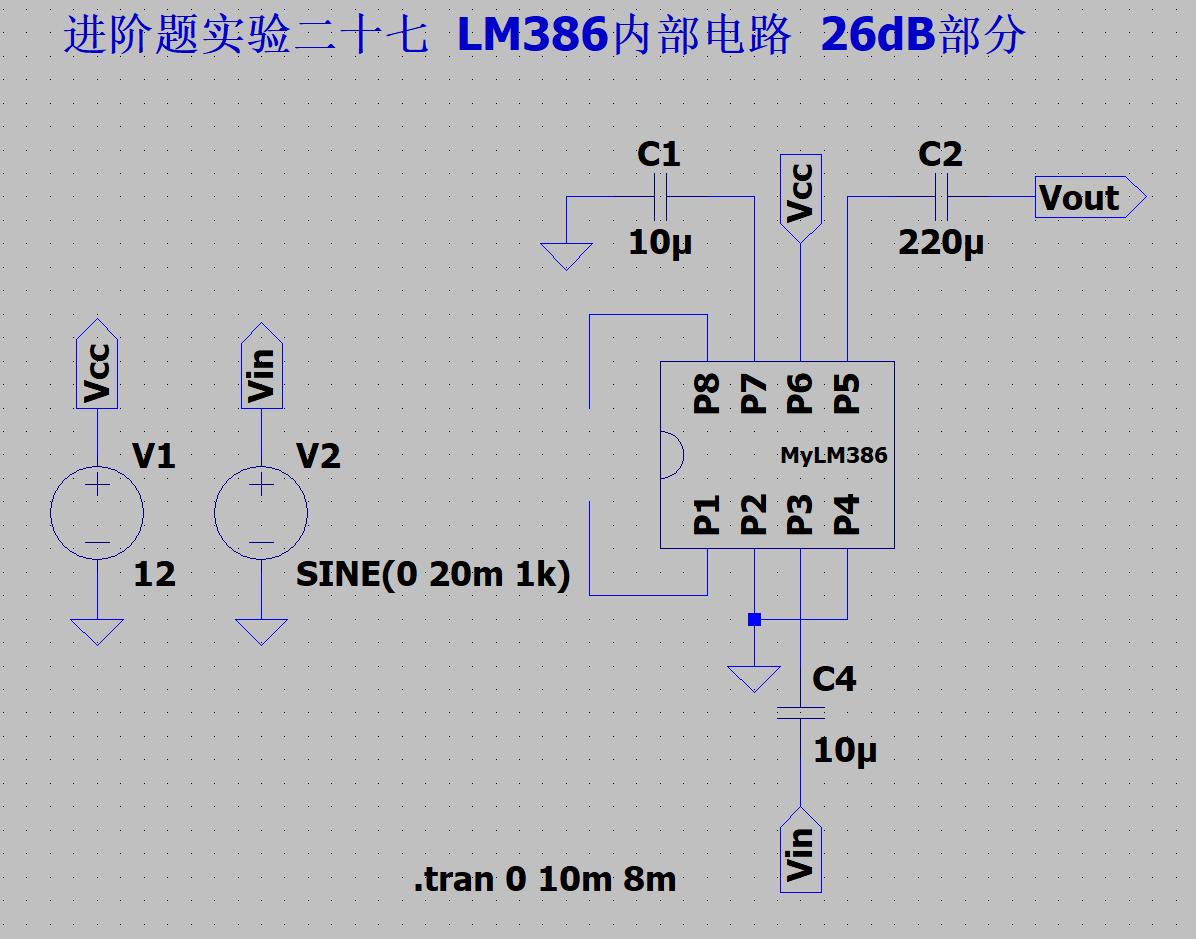

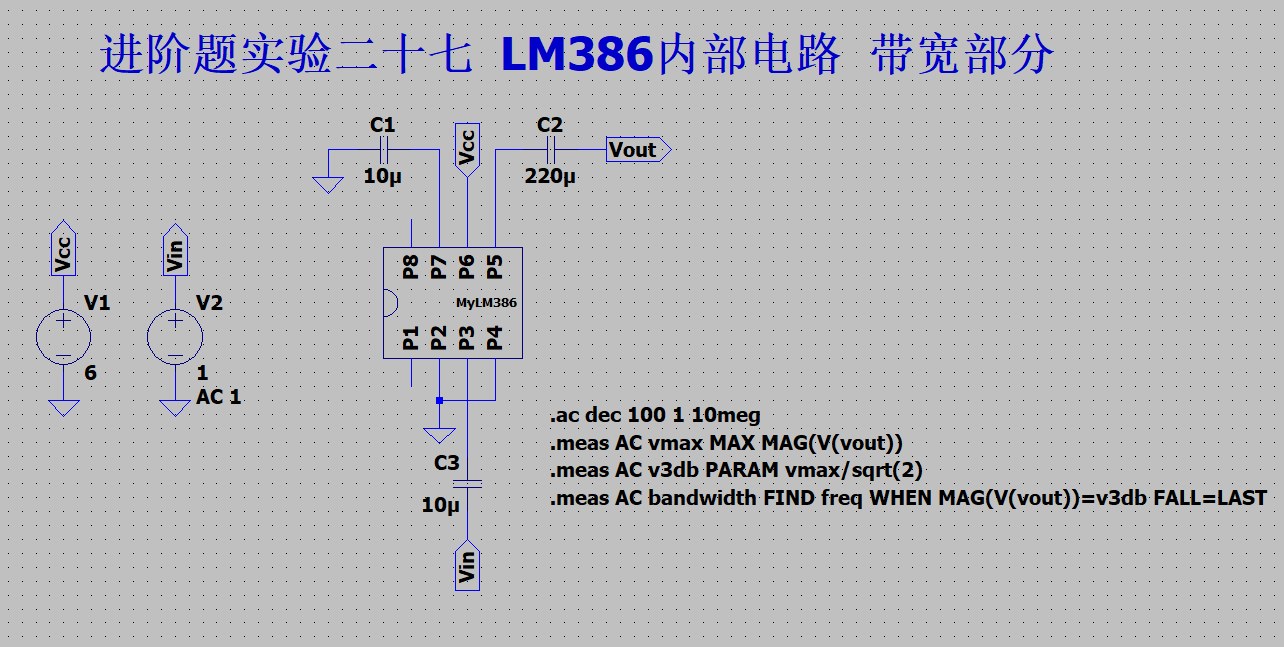

  • 将子电路封装好后,可以得到测试部分的四个电路,分别如下:
    屏幕截图 2024-12-31 212107.png
    屏幕截图 2024-12-31 211942.png
  • 屏幕截图 2024-12-31 211957.png
    屏幕截图 2024-12-31 212243.png

仿真结果

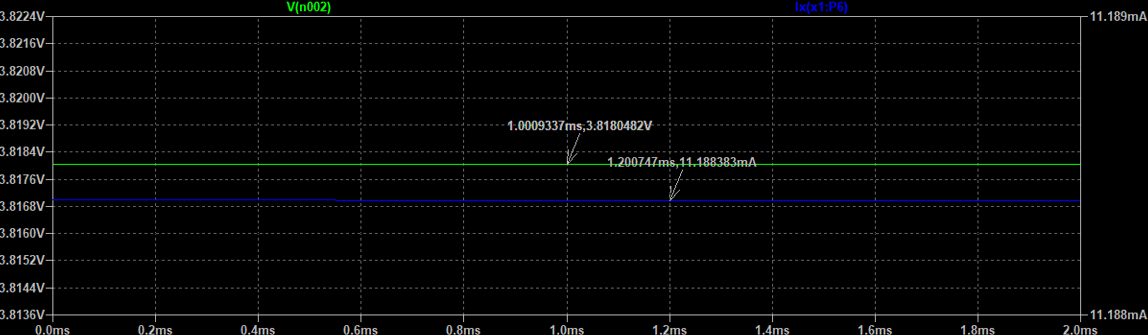

  • 接上8欧负载,得到的静态测试结果如下
    屏幕截图 2024-12-31 213750.png

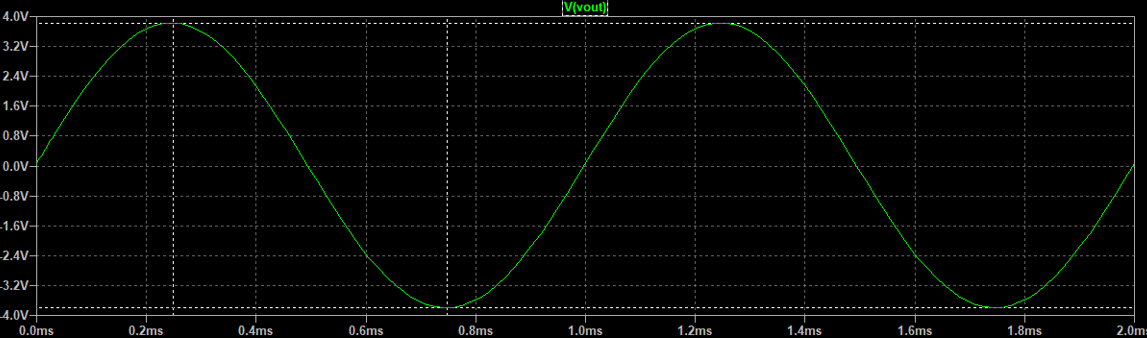

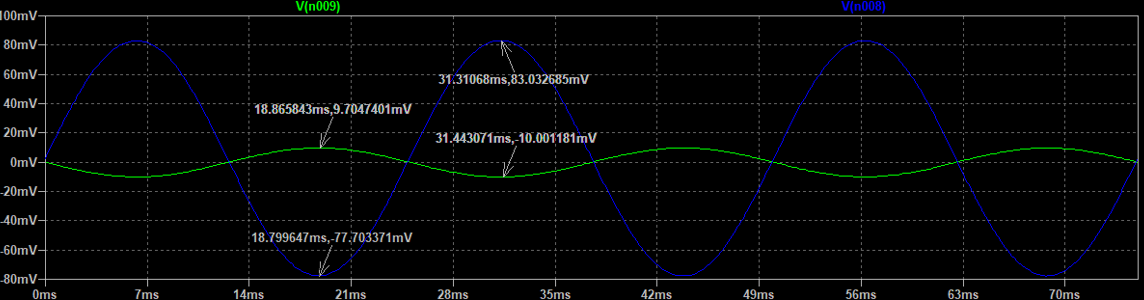

  • 断开负载,输入20mV正弦波激励,测试20倍增益(26dB)的结果如下
    屏幕截图 2024-12-31 213759.png
  • 测试200倍增益(46dB)的结果如下
    屏幕截图 2024-12-31 213806.png

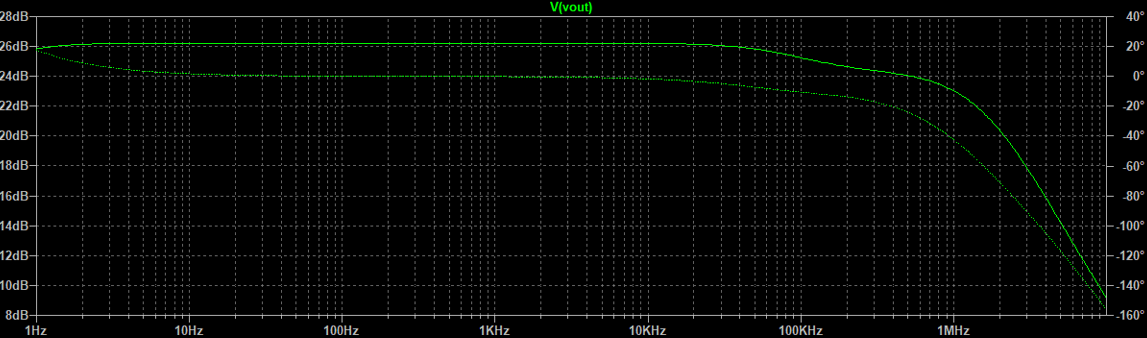

  • 测试带宽的结果如下(无下限频率)
    屏幕截图 2024-12-31 213819.png
    屏幕截图 2024-12-31 213827.png

28 CA3040宽带放大器内部电路

实验简介

  • CA3040是款非常古老的放大器芯片,这点从其8-Lead TO-5封装就可看出来,它常用作视频放大器与宽带放大器。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试正弦波激励。
    • 测试幅频特性曲线。

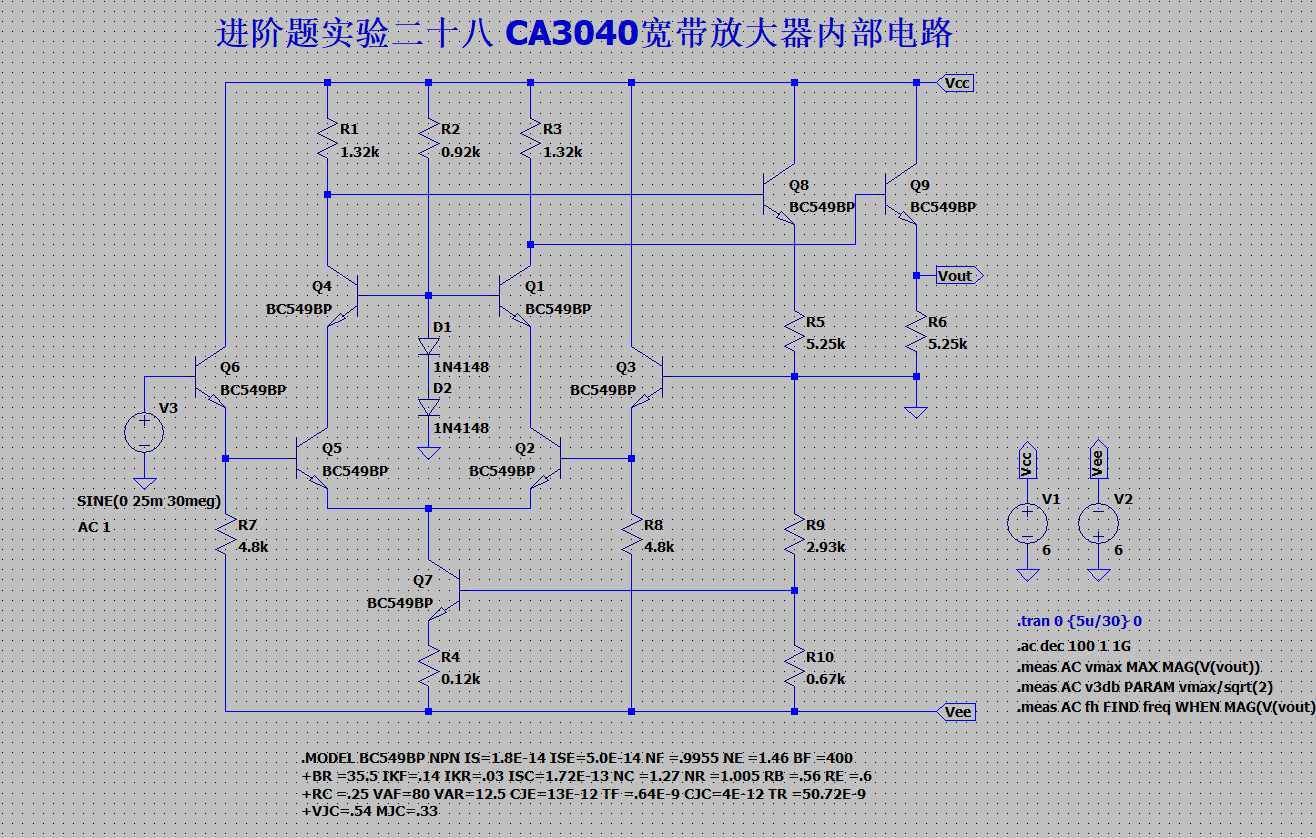

  • 所搭建的电路如下
    屏幕截图 2025-01-01 000932.png

仿真结果

  • 输入25mV、30MHz的正弦波,结果如下
    屏幕截图 2025-01-01 000814.png

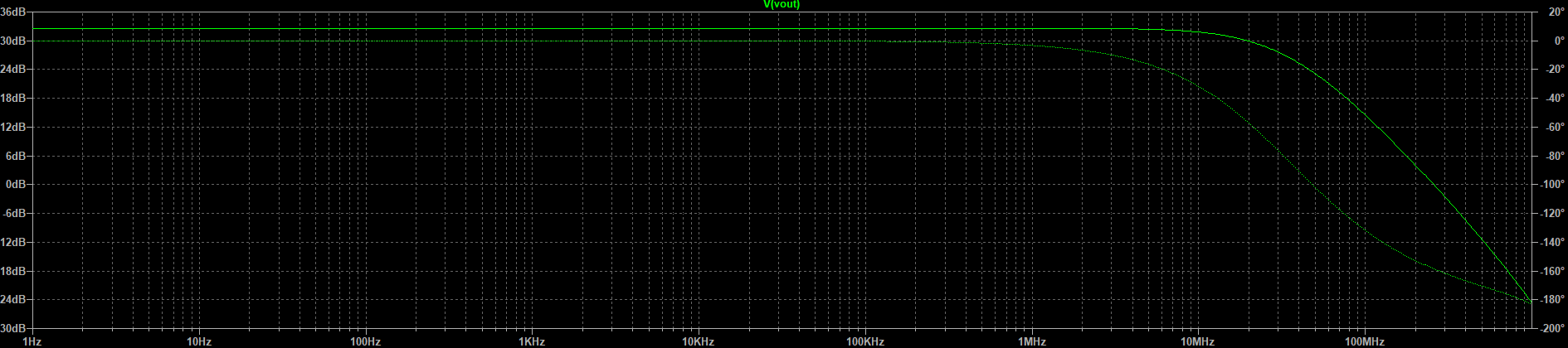

  • 进行交流扫描分析,幅频特性曲线如下
    屏幕截图 2025-01-01 000854.png

29 LM393电压比较器内部电路

实验简介

  • LM393是款著名的比较器芯片,在最近也推出了更新的一代,即LM393B。本实验将用其搭建滞回比较器。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试正弦波激励。
    • 验证偏置电路与电源电压无关。

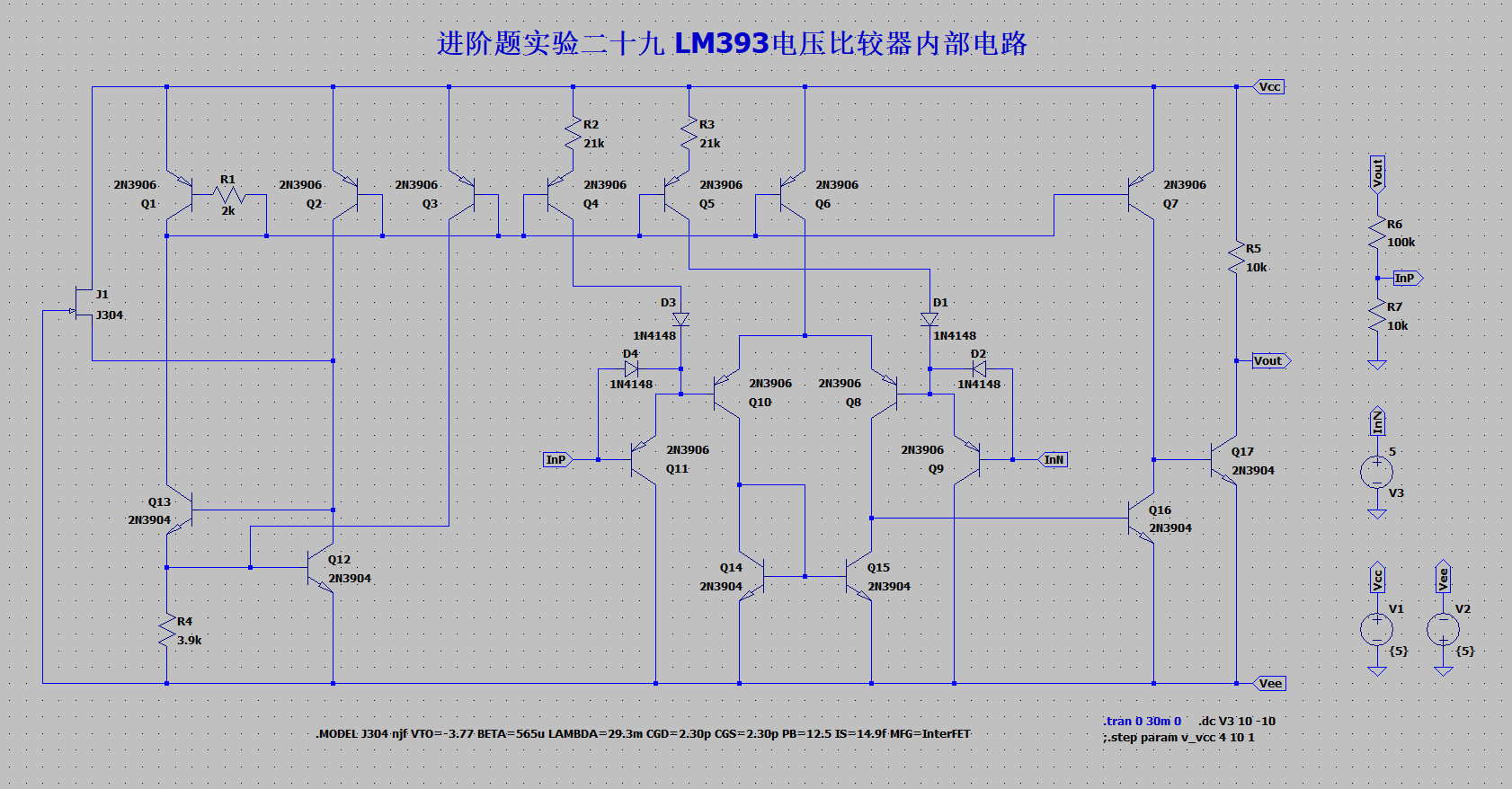

  • 所搭建的电路如下
    屏幕截图 2025-01-01 092215.png
  • 其中右侧的两个电阻作为外围电路与LM393构成滞回比较器,其提供的滞回电压是

仿真结果

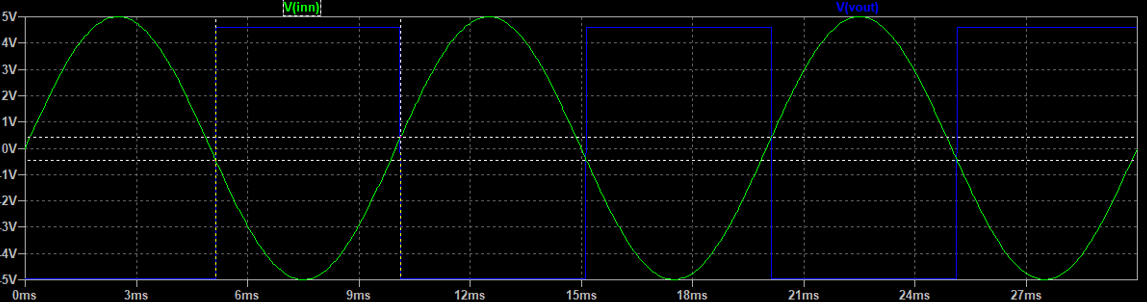

  • 正弦激励的结果如下
    屏幕截图 2025-01-01 092234.png
    图中的阈值电压约为 ,与理论值近似相等。

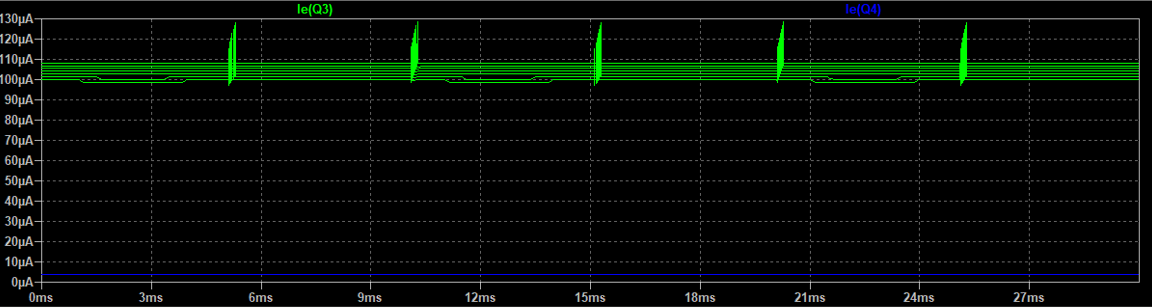

  • 对电源电压进行 4V~10V 、步进为 1V 的参数扫描,结果如下
    屏幕截图 2025-01-01 092323.png
    可见偏置电路的射极电流变化很小,可认为其与电源电压无关。

30 CA3080跨导放大器内部电路

实验简介

  • CA3080与上面的CA3040均为Harris Semiconductor(现L3Harris)推出的芯片,它属于跨导运放,其特点为可通过外部的电阻调节内部的偏置电流,进而实现对增益的控制。

电路分析

  • 本实验的要求有
    • 照图搭建电路,测试正弦波激励。
    • 测试幅频特性曲线,并确定上下截止频率。

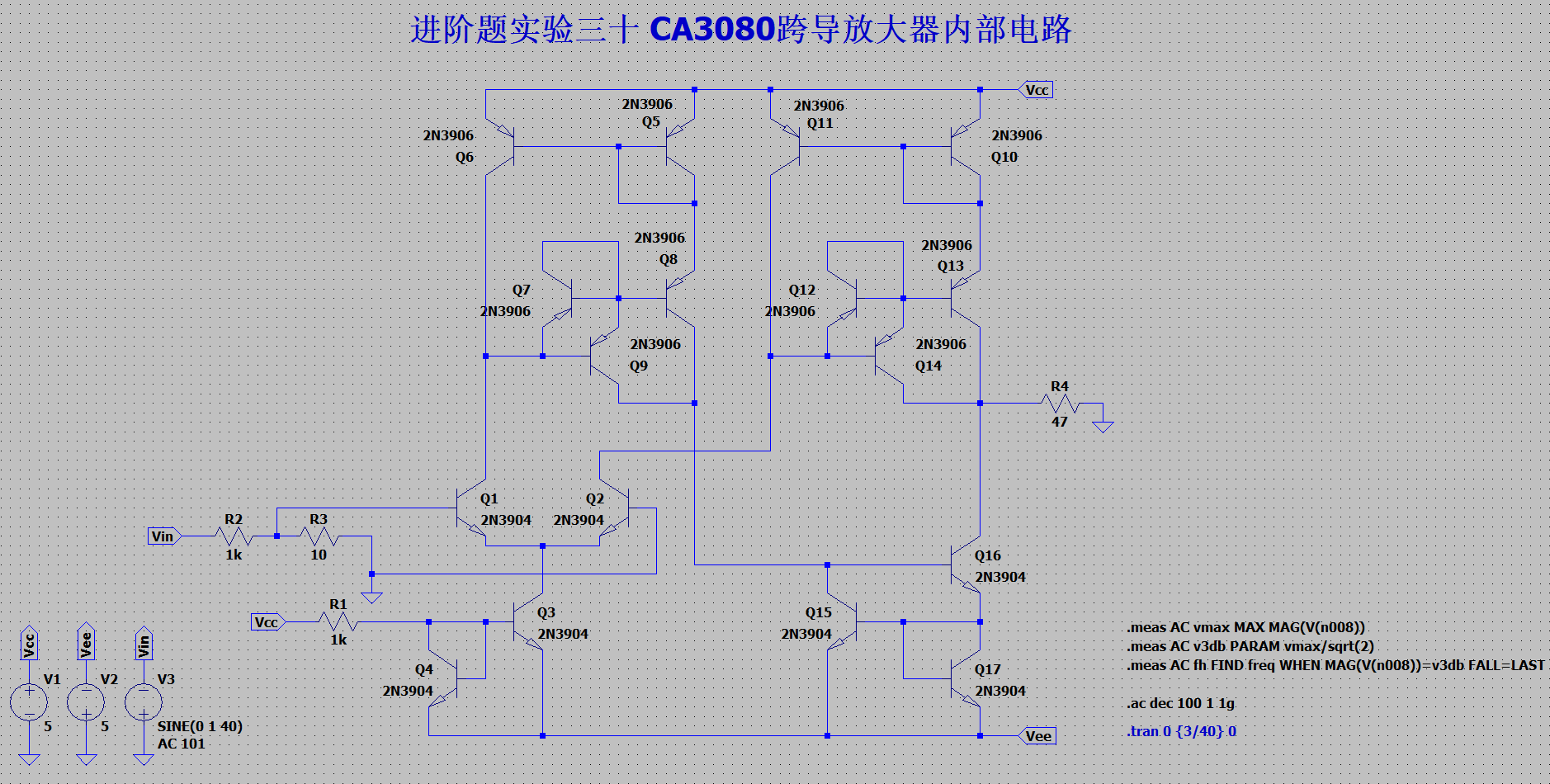

  • 所搭建的电路如下
    屏幕截图 2025-01-01 094329.png

仿真结果

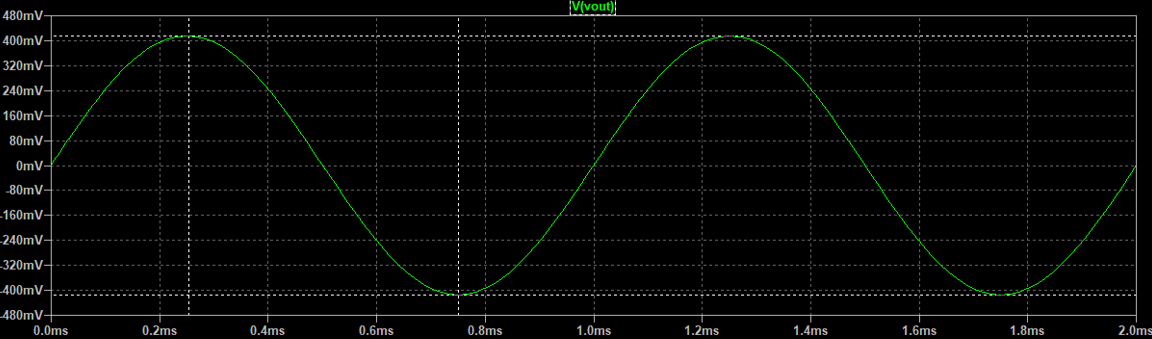

  • 1V、40Hz 的正弦波经电阻分压后输入内部电路,结果如下
    屏幕截图 2025-01-01 094341.png

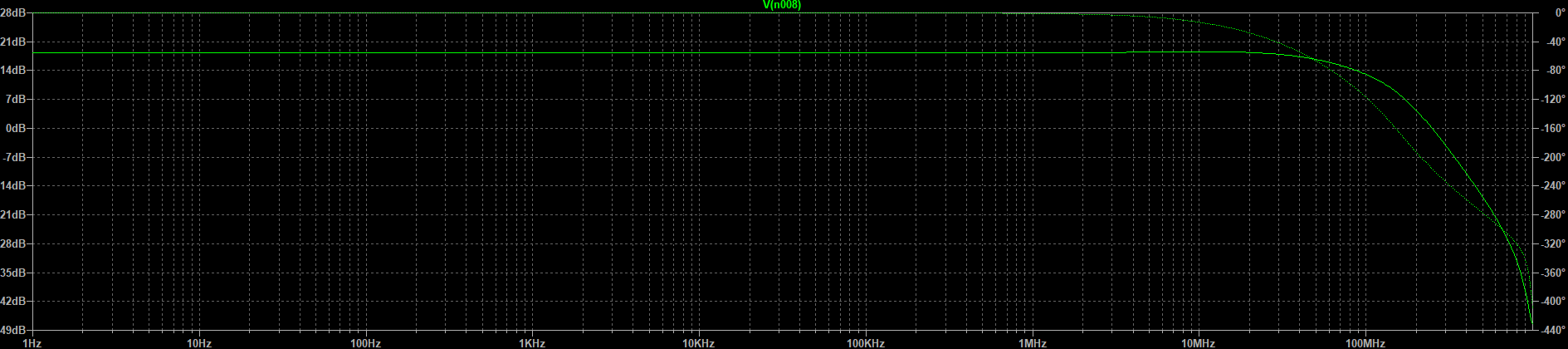

  • 交流扫描分析的结果如下
    屏幕截图 2025-01-01 094417.png
    屏幕截图 2025-01-01 094438.png
    可知其上截止频率约为66.5Mhz,无下截止频率。

31 MC1496内部电路(同步检波电路)

实验简介

  • MC1496是Onsemi公司的一款调制解调芯片,配合外围电路可实现一系列的射频相关电路,本实验实现的就是其中的同步检波(synchronous detection)电路。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试输入载波和调制波时的输出。

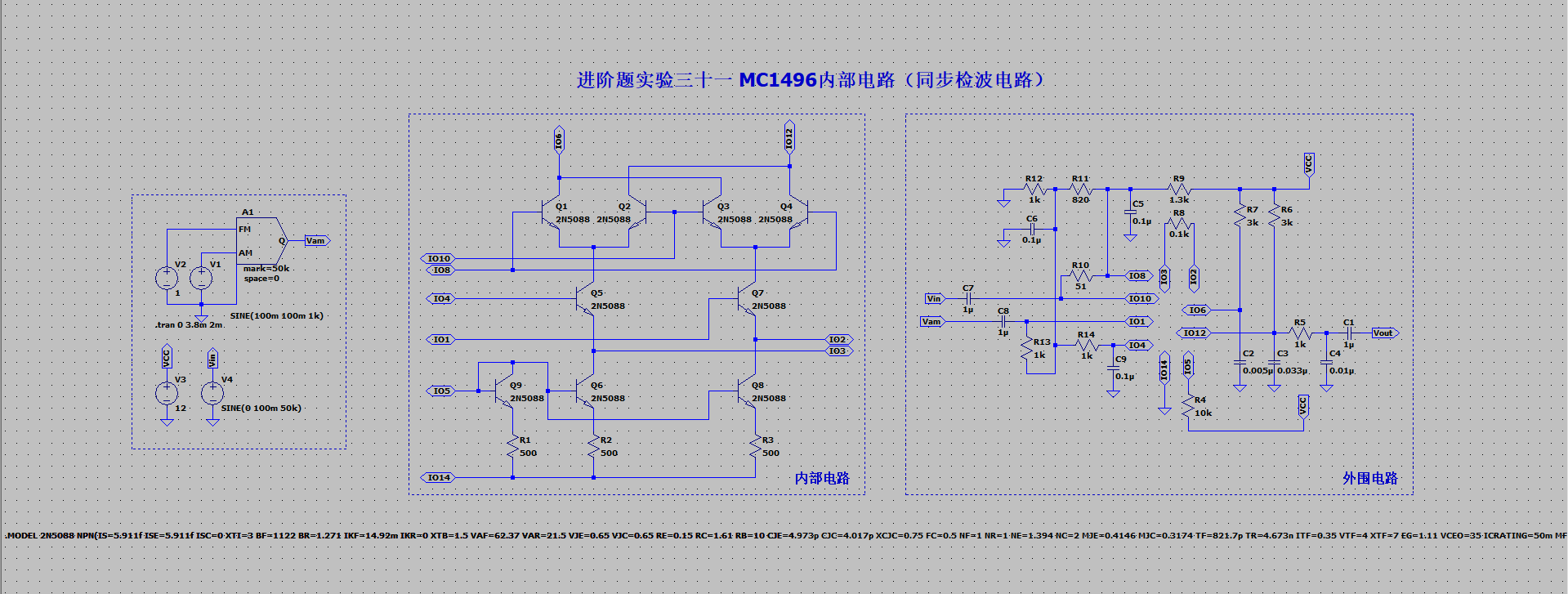

  • 所搭建的电路如下
    屏幕截图 2025-01-01 104231.png
  • 其中输入的调制波由LTspice官方提供的modulate模型生成。
  • 其中的2N5088三极管模型在LTspice自带库中也未提供,图中的参数取自LTwiki。

仿真结果

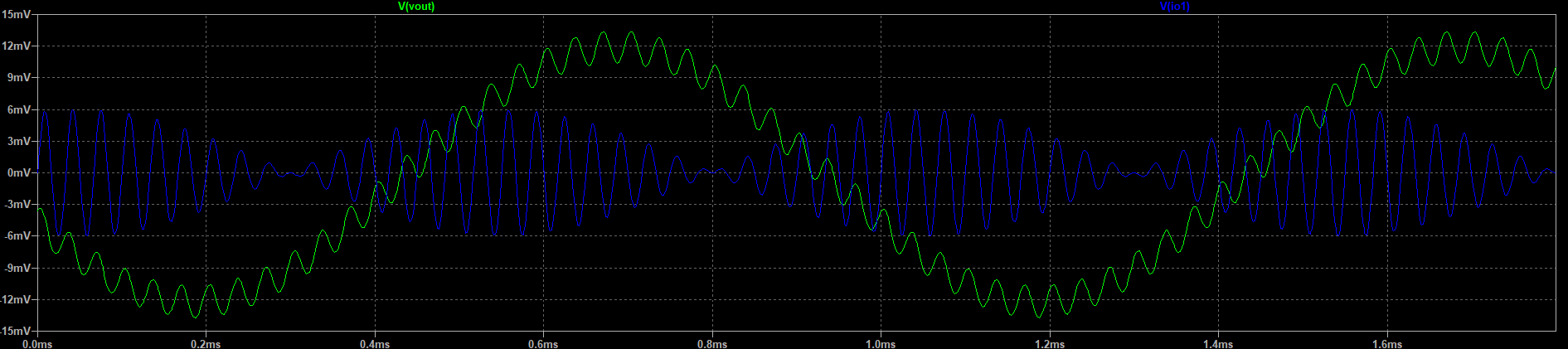

  • 结果如下
    屏幕截图 2025-01-01 104526.png
    可见,该电路把基波提取出来并放大了(基波原是100mV振幅、100mV偏置、1kHz的正弦波)。

32 MC1496内部电路(DSB解调器)

实验简介

  • 本实验继续以上面搭建的MC1496为核心,配合新的外围电路实现DSB解调功能。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试输入载波和调制波时的输出。

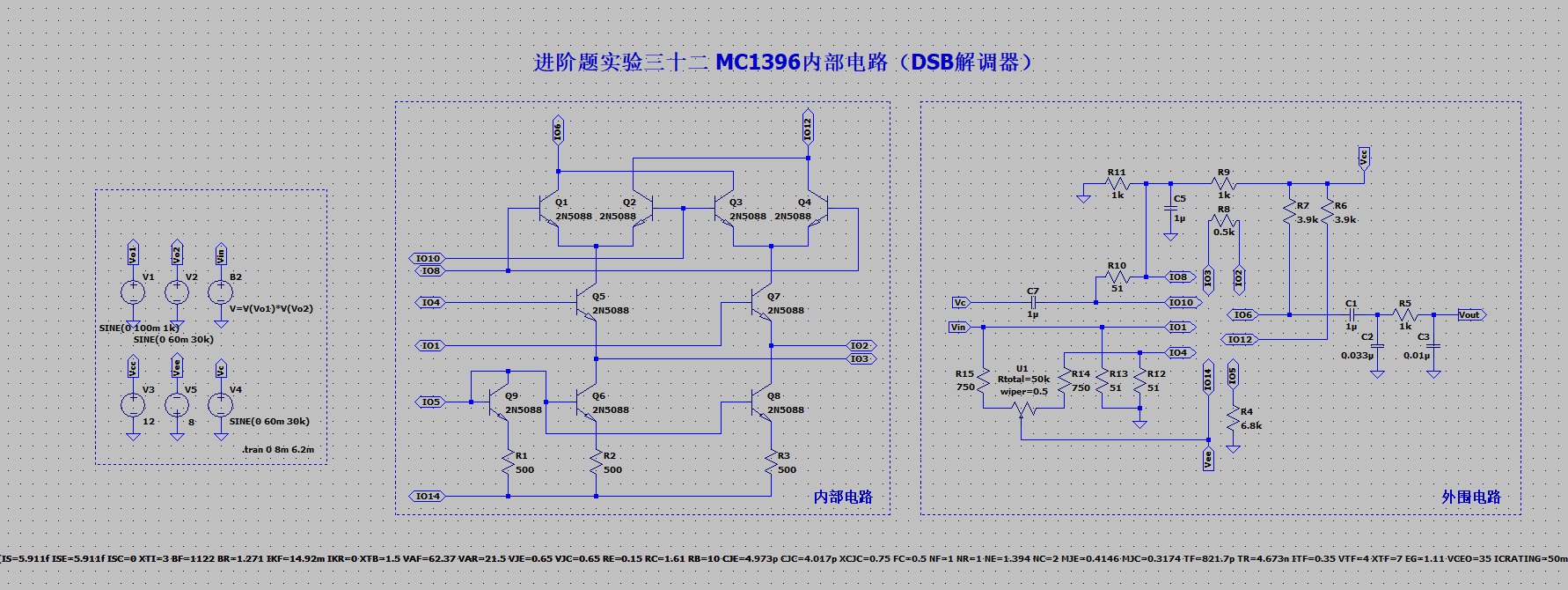

  • 所搭建的电路如下
    屏幕截图 2025-01-01 111337.png
  • 其中的输入的调制波由LTspice官方提供的bv(arbitrary Behavioral Voltage source,任意行为电压源)模型生成。
    • 直接通过表达式生成特定的调幅信号通常比上个实验的modulate更容易。

仿真结果

  • 结果如下
    屏幕截图 2025-01-01 111356.png

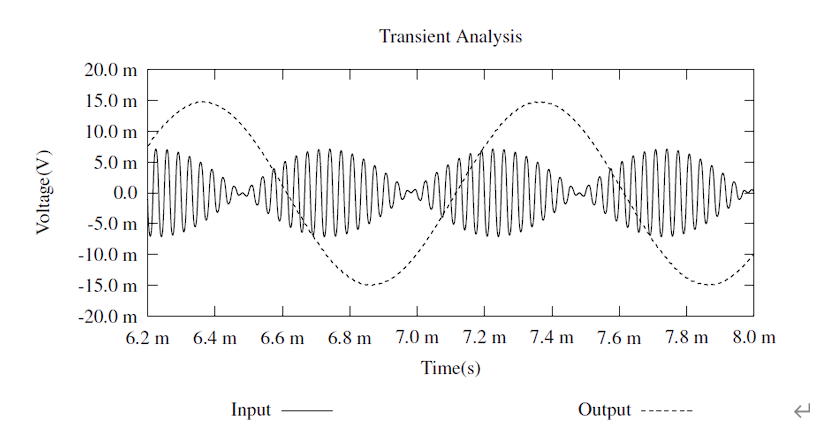

    此处的输出并未完全滤除载波,这是因为了尽可能与报告提供的电路图与参考输出(见下图)一致,若要更平滑的波形可以调整输出端的滤波器,比如将R5阻值改为10k。
    屏幕截图 2025-01-01 111407.png
    其实除了不够光滑外还是与参考很接近的,不过此处我个人还无法解释为何输出波形恰与参考波形反相。

33 MC1496内部电路(调幅电路)

实验简介

  • 本实验继续以上面搭建的MC1496为核心,配合新的外围电路实现调幅的功能。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试输入基波和载波时的输出。
    • 对输出进行频谱分析。

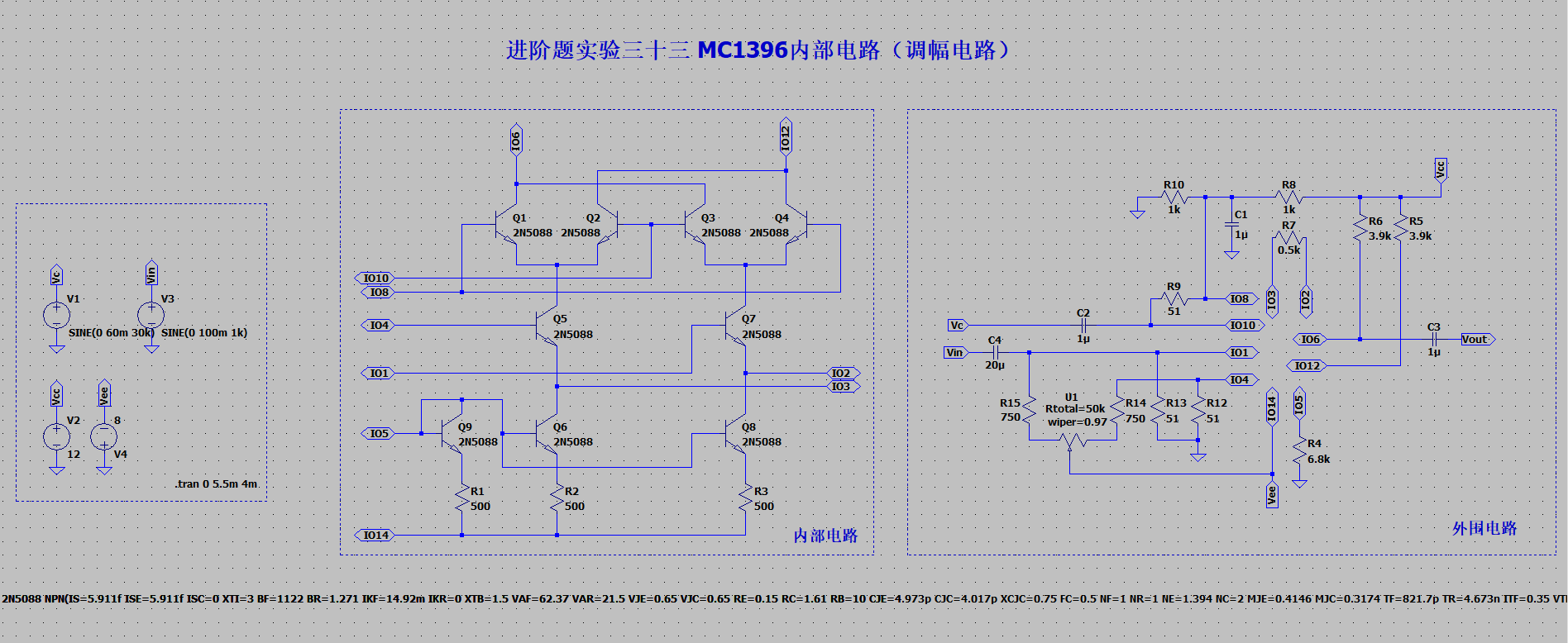

  • 所搭建的电路如下
    屏幕截图 2025-01-01 114320.png

仿真结果

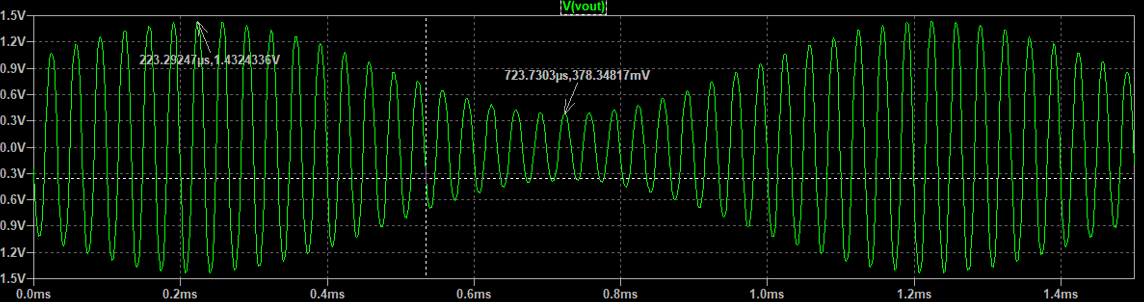

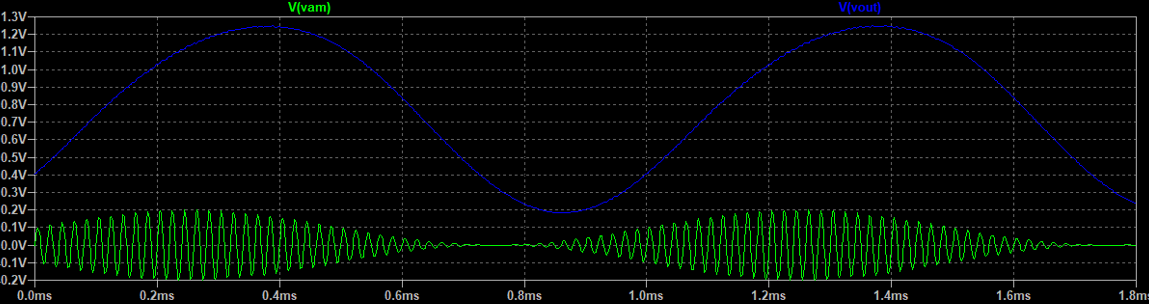

  • 输出波形如下
    屏幕截图 2025-01-01 114357.png
  • 对上面的波形进行FFT,结果如下(实际上为了是频谱的特征更明显,FFT前还增加了上面的瞬态分析的时长,具体见报告)
    屏幕截图 2025-01-01 114411.png
    符合普通AM信号的特征。

34 MC1496内部电路(DSB调制电路)

实验简介

  • 本实验继续以上面搭建的MC1496为核心,配合新的外围电路实现DSB调幅的功能。

电路分析

  • 本实验的要求有
    • 照图搭建电路,并测试输入基波和载波时的输出。
    • 对输出进行频谱分析。
  • 所搭建的电路如下
    ![[屏幕截图 2025-01-01 115014.png]]

仿真结果

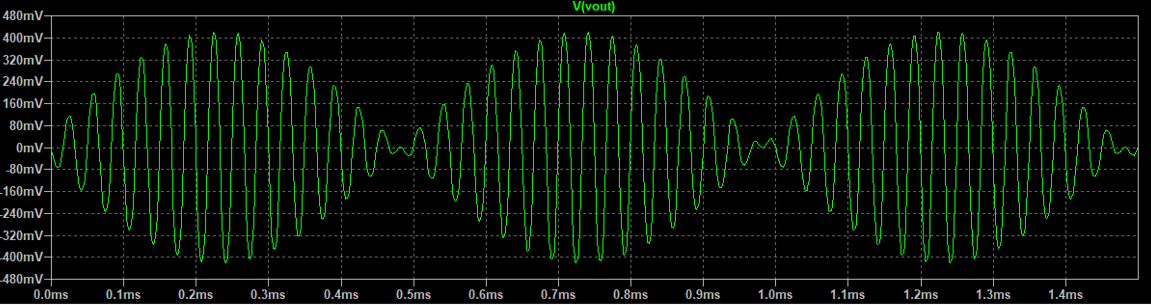

  • 输出波形如下
    屏幕截图 2025-01-01 114933.png

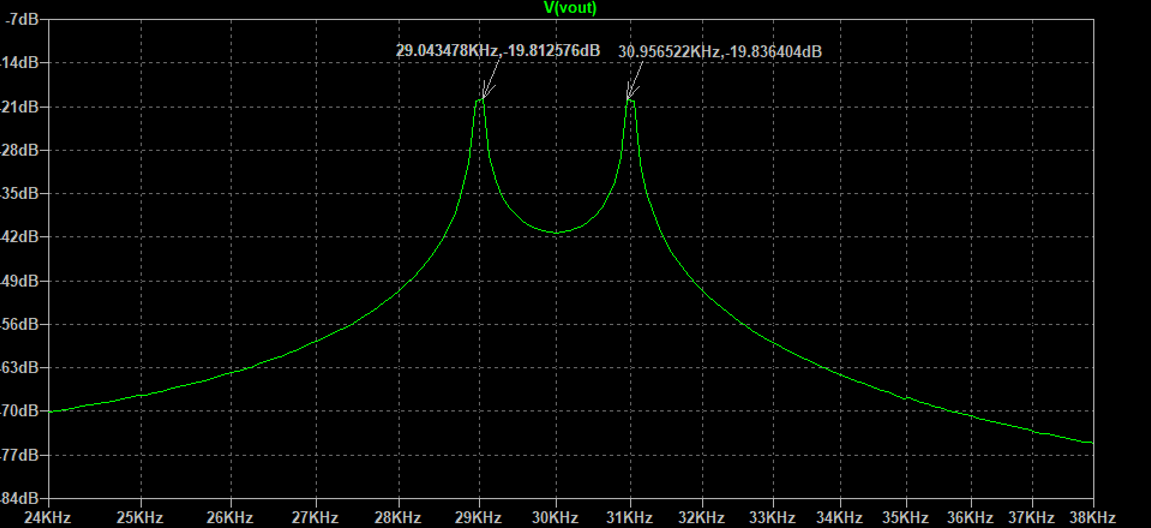

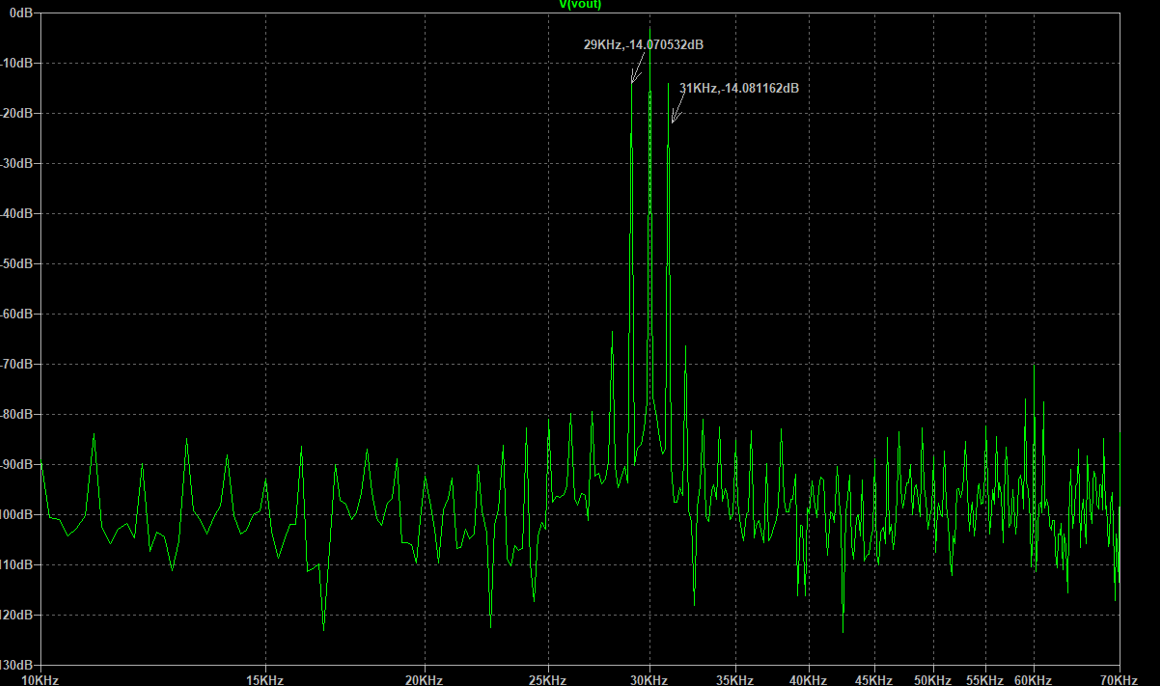

  • 对上面的结果进行FFT,结果如下(同样进行了延长)
    屏幕截图 2025-01-01 114944.png
    可见,相较于普通AM信号,DSB的AM信号去除了中间的载波频率,与理论一致。


至此进阶题也结束了,下面是最后的挑战题。


附件下载
进阶题报告与仿真文件.zip
团队介绍
一普通大二的,无团队
