SIM卡卡座和SIM7000C的连接

最近接到一个任务，其中有一项就是要画一个带SIM7000C的板卡，因为是第一次接触这方面的知识，在SIM卡卡座和SIM7000C连线的时候，一下子懵了。

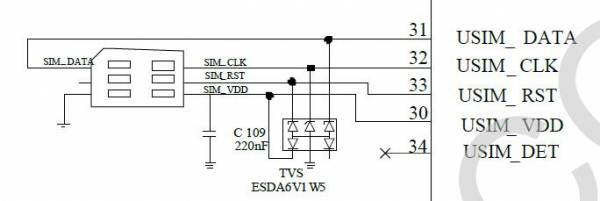

如上图所示，SIM7000与SIM卡的接口共有5个口，官方硬件开发手册中SIM卡与SIM7000C连接的原理图中用了4个口，外加个保护电路。原理图是直接跟SIM卡相连，但是SIM卡要接入SIM卡卡座（SIM CARD CONNECTOR），然后再通过卡座接入SIM7000，当我第一次看到卡座的原理图中c1、c2…引脚时，有点不知所措。

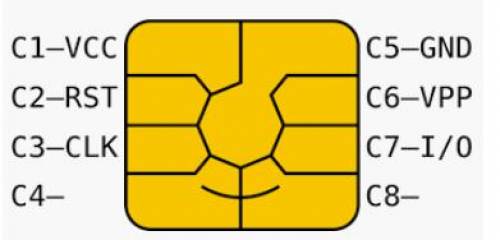

思前想后也想不出该怎么接线，直到看了眼connector这个字眼，才后知后觉谷歌图片搜索了下SIM卡，才明白，卡座中的c1、c2…引脚其实就是对应着SIM卡里的c1、c2…引脚，每个引脚有其对应的功能如VCC、GND、I/O(data)

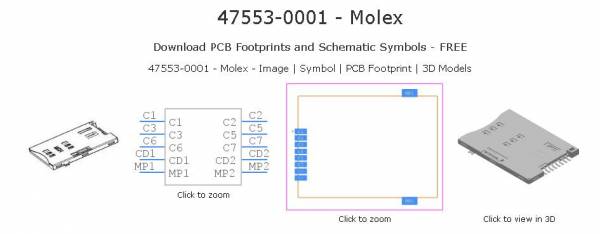

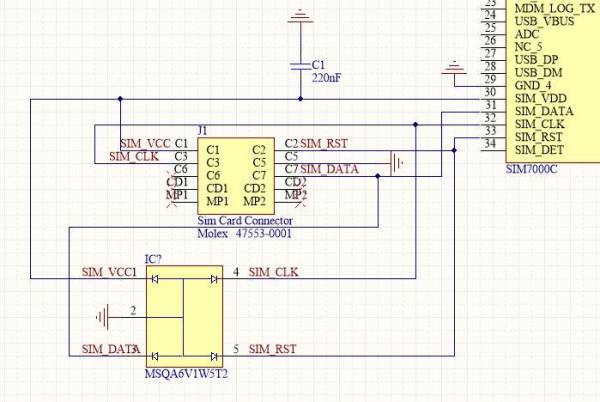

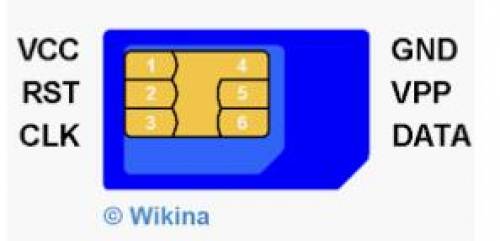

目前共有两种SIM卡，一种是8pin的一种是6pin的，因为我选用的是Molex公司生产的47553-0001型号的8pin SIM卡卡座（其实我现在更喜欢叫它连接器），所以，我根据8pinSIM卡的引脚定义，进行SIM卡连接器和SIM7000的接线。而且其实无论是8pin的SIM卡还是6pin的SIM卡，其I/O、CLK等引脚的位置的分部均一致，所以虽然连接器与SIM7000的连接是根据8pin引脚进行的，但仍然完全兼容6pin SIM卡。






参考网址：
1.https://www.edaboard.com/showthread.php?171256-Pin-placement-of-a-SIM-card-in-a-PCB
2.http://www.wikina.cz/a/SIM_karta
3.https://www.freerepublic.com/focus/f-news/3676148/posts
开源封装：
1.Molex 47553-0001 https://componentsearchengine.com/part.php?partID=244271
2.SIM7000E(整个SIM7000系列的封装均一致) https://componentsearchengine.com/SIM7000E/SIMCOM
