基于RP2040 + ICE40UP5k和MAX19713的数据收发系统

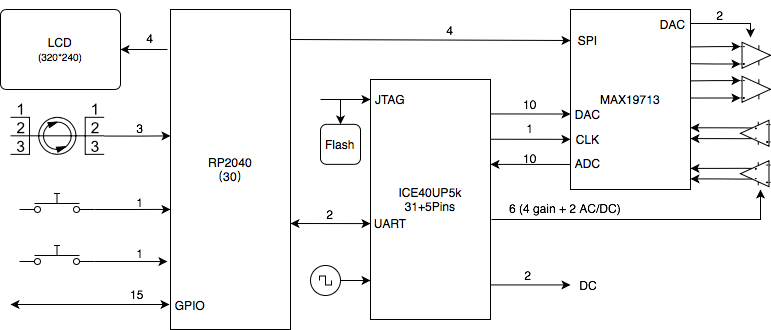

1. 系统构成


2. FPGA内部逻辑


3. 应用场景

  • 高速DAC - 信号发生器
  • 高速ADC - 数据采集、数字示波器
  • 软件无线电 - 数据TX、RX，编解码

4. 测试步骤

  1. UART通信实现ADC和DAC的功能
    1. 通过上位机能够读取FPGA内处理好的数据，并将波形显示在上位机的图形化界面中，图形化界面可以在时间轴上缩放、前后移动，在幅度轴上能够调整刻度，能够自动适应
    2. 通过上位机可以将任意波形（函数计算 - 正弦波、方波、三角波、锯齿波、高斯脉冲、白噪声等，参考M2K内置波形）发送到FPGA中，通过DDS生成模拟波形
  2. 用RP2040/LVGL界面实现上述功能 - 采集数据进行双通道波形显示
  3. 通过MIPI接口连接MIPI的显示LCD显示屏，将波形显示在LCD上
  4. 通过RP2040配置ICE40的Flash
