Diamond安装好，我们就可以使用Diamond软件开始FPGA的设计了，整个设计流程参照下图。
采用Diamond设计FPGA逻辑的基本流程
1 运行第一个例程
下面我们可以开始可编程逻辑的开发，我们以控制LED交替闪烁为例，完成自己的第一个程序:
- 双击运行Diamond软件，首先新建工程：选择File →New →Project →Next
- 工程命名：我们将新工程命名为LEDshining，工程目录G:/LEDshining，然后点击Next
- 添加相关设计文件或约束文件（如果已经有设计文件和约束文件，我们可以选择添加进工程）：这里我们新建工程，没有相关文件，不需添加，直接Next
- 器件选择：按照Step FPGA开发板器件LCMXO2-4000HC-4MG132C配置，Next
- 选择综合工具：Synplify Pro（第三方）和Lattice LSE（原厂）都可以，我们就使用Lattice LSE，直接Next
- 工程信息确认：上面选择的所有信息都在这里，确认没有问题，直接Finish
- 工程已经建好，我们下面添加设计文件, 选择File →New →File
- 选择Verilog Files（选择自己使用的硬件描述语言），Name填写LEDshining，然后点击New，这样我们就创建了一个新的设计文件LEDshining.v，然后我们就可以在设计文件中进行编程了
- 程序源码已经准备好，如下，将代码复制到设计文件LEDshining.v中，并保存。<code verilog> ——————————————————————– »»»»»»»»»»»»> COPYRIGHT NOTICE ««««««««««««< ——————————————————————– Module: LEDshining
Author: Step Description: LEDshining Web: www.ecbcamp.com ——————————————————————– Code Revision History : ——————————————————————– Version: |Mod. Date: |Changes Made: V1.0 |2015/11/11 |Initial ver ——————————————————————– module LEDshining ( input clkin, clkin = 12mhz input rstnin, rst_n_in, active low output led1, led1 output output led2 led2 output, opposite with led1 ); parameter CLKDIVPERIOD=12000000; related with clk_div's frequency
reg clk_div=0;
wire led1,led2; assign led1=clkdiv; assign led2=~clkdiv; clkdiv = clkin/CLKDIVPERIOD, duty cycle is 50 percent reg[23:0] cnt=0; always@(posedge clkin or negedge rstnin) begin if(!rstnin) begin cnt⇐0; clkdiv⇐0;
end else begin if(cnt==(CLK_DIV_PERIOD-1)) cnt<=0; else cnt<=cnt+1'b1; if(cnt<(CLK_DIV_PERIOD>>1)) clk_div<=0; else clk_div<=1; end
end
endmodule
</code>
- 程序编写完成，需要综合，在软件左侧Process栏，选择Process，双击Synthesis Design，对设计进行综合，综合完成后Synthesis Design显示绿色对勾（如果显示红色叉号，说明代码有问题，根据提示修改代码），如图
- 通过综合工具，我们的代码就被综合成了电路，生成的具体电路，我们可以通过选择Tools → Netlist Analyzer查看（仅限Lattice的综合工具，第三方综合工具无法查看），如图
- 综合生成电路后，分配管脚，选择Tools → Spreadsheet View,分配管脚，设置IO_TYPE为LVCMOS33，保存，界面如下
- 在软件左侧Process栏，选择Process，勾选所有选项，直接双击Export Files，所有布局布线输出依次完成，结束后，所有选项显示绿色对勾。
到这里完成了第一个程序流文件的生成，下面可以下载到FPGA中。
2 工程仿真
上面我们走了整个工程开发的过程，例程较为简单，对于复杂的工程开发需要预仿真和后仿真等，保证最终的程序设计逻辑和时序符合我们的设计要求。 仿真软件很多，这里我们使用软件自带的Active-HDL软件进行仿真：
- 首先我们添加testbench文件，和前面添加设计文件一样，File →New→File →Verilog Files，Name填写，然后New，
- 测试源码如下，复制到LEDtest.v文件并保存，为了方便仿真，我们在LEDtest.v调用LEDshining模块时将CLKDIVPERIOD重新赋值为20：<code verilog> ——————————————————————– »»»»»»»»»»»»> COPYRIGHT NOTICE ««««««««««««< ——————————————————————– Module: LEDtest
Author: Step
Description: Testbench for LED_shining
Web: www.ecbcamp.com
——————————————————————–
Code Revision History :
——————————————————————–
Version: |Mod. Date: |Changes Made:
V1.0 |2015/11/11 |Initial ver
——————————————————————–
timescale 1ns / 100ps
module LED_test;
parameter CLK_PERIOD = 40; //CLK_PERIOD=40ns, Frequency=12MHz
parameter CLK_DIV_PERIOD=20; //related with clk_div's frequency
reg sys_clk;
initial
sys_clk = 1'b0;
always
sys_clk = #(CLK_PERIOD/2) ~sys_clk;
reg sys_rst_n; //active low
initial
begin
sys_rst_n = 1'b0;
#100;
sys_rst_n = 1'b1;
end
wire led1,led2;
LED_shining #
(.CLK_DIV_PERIOD(CLK_DIV_PERIOD))
LED_shining_uut
(
.clk_in(sys_clk), //clk_in = 12mhz
.rst_n_in(sys_rst_n), //rst_n_in, active low
.led1(led1), //led1 output
.led2(led2) //led2 output, opposite with led1
);
endmodule
</code>
- 然后在软件左侧Process栏，选择File List，找到LED_test.v，点击右键，选择Include for →Simulation {{ :diamond28.jpg |}}
- 准备工作完成，我们选择Tools →SimulationWizard →Next，
- 建立仿真工程，ModelSim和QuestaSim需要自行安装并与Diamond关联，才能直接调用，这里我们选择Active-HDL（默认），工程名称：LED_test，工程路径默认即可：然后点击Next，{{ :diamond29.jpg |}}
- 选择RTL，然后Next{{ :diamond30.jpg |}}
- 勾选Copy Source toSimulation Directory，然后Next{{ :diamond31.jpg |}}
- 点击Next{{ :diamond32.jpg |}}
- 点击Finish，等待仿真软件的自动运行并显示仿真时序{{ :diamond33.jpg |}}
- 查看仿真结果{{ :diamond34.jpg |}}
=== 3 下载程序到FPGA ===
Step FPGA V2.1的编程芯片已经集成到小脚丫开发板上，因此只需要一根Micro USB线和电脑相连，就可以完成供电和编程的功能，驱动安装好以后就可以开始编译下载程序了。
将编译完成的程序加载到Step FPGA开发板：
- 选择Tools →Programmer，选择下载器HW-USBN-2B（FTDI）,然后点击OK，{{ :diamond35.jpg |}}
- 进入Programmer界面{{ :diamond36.jpg |}}
- 将Step FPGA开发板、下载器和电脑连接，如图{{ :下载程序.jpg |}}
- 在Programmer界面，点击右侧Detect Cable，自动检测Cable 显示HW-USBN-2B（FTDI），然后点击下图中Program{{ :diamond37.jpg |}}
- 显示PASS，加载完成，观察StepFPGA的LED交替闪烁，成功了。{{ :diamond38.jpg |}}
----
**实验案例--时钟分频**
这是一个基础的模块，可以作为后续编程中的子模块使用
本程序实现时钟分频，输出两路不同占空比的分频信号
* 程序源码如下：<code verilog>// --------------------------------------------------------------------
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// --------------------------------------------------------------------
// Module: Clock_div
//
// Author: Step
//
// Description: Clock_div
//
// Web: www.ecbcamp.com
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date: |Changes Made:
// V1.0 |2015/11/11 |Initial ver
// --------------------------------------------------------------------
module Clock_div
(
input clk_in, //clk_in = 12mhz
input rst_n_in, //rst_n_in, active low
output clk_div_pulse_out, //clock divide output, duty cycle = 1/CLK_DIV_PERIOD(one clk_in period)
output clk_div_50per_out //clock divide output, duty cycle is 50 percent
);
parameter CLK_DIV_PERIOD=20; //related with clk_div's frequency
//clk_div_pulse_out = clk_in/CLK_DIV_PULSE_PERIOD, duty cycle is 1/CLK_DIV_PULSE_PERIOD(one clk_in period)
reg[23:0] cnt=0;
always@(posedge clk_in or negedge rst_n_in)
begin
if(!rst_n_in) begin
cnt<=0;
end else if(cnt==(CLK_DIV_PERIOD-1)) begin
cnt<=0;
end else begin
cnt<=cnt+1'b1;
end
end
//wire clk_div_pulse_out,clk_div_50per_out;
assign clk_div_pulse_out = (cnt==0)? 1'b1:1'b0;
assign clk_div_50per_out = (cnt<(CLK_DIV_PERIOD>>1))? 1'b1:1'b0;
endmodule
</code>
* 测试源码如下：<code verilog>// --------------------------------------------------------------------
// >>>>>>>>>>>>>>>>>>>>>>>>> COPYRIGHT NOTICE <<<<<<<<<<<<<<<<<<<<<<<<<
// --------------------------------------------------------------------
// Module: Clock_div_test
//
// Author: Step
//
// Description: Testbench for Clock_div
//
// Web: www.ecbcamp.com
//
// --------------------------------------------------------------------
// Code Revision History :
// --------------------------------------------------------------------
// Version: |Mod. Date: |Changes Made:
// V1.0 |2015/11/11 |Initial ver
// --------------------------------------------------------------------
timescale 1ns / 100ps
module Clockdivtest;
parameter CLKPERIOD = 40; CLK_PERIOD=40ns
reg sysclk;
initial
sysclk = 1'b0;
always
sysclk = #(CLKPERIOD/2) ~sys_clk;
reg sysrstn; active low
initial
begin
sysrstn = 1'b0;
#200;
sysrst_n = 1'b1;
end
wire clkdivpulseout,clkdiv50perout;
Clockdiv Clockdivuut
(
.clkin(sysclk), clkin = 12mhz
.rstnin(sysrstn), rstnin, active low
.clkdivpulseout(clkdivpulseout), clock divide output, duty cycle = 1/CLKDIVPULSEPERIOD(one clkin period)
.clkdiv50perout(clkdiv50per_out) clock divide output, duty cycle is 50 percent
);
endmodule
</code>

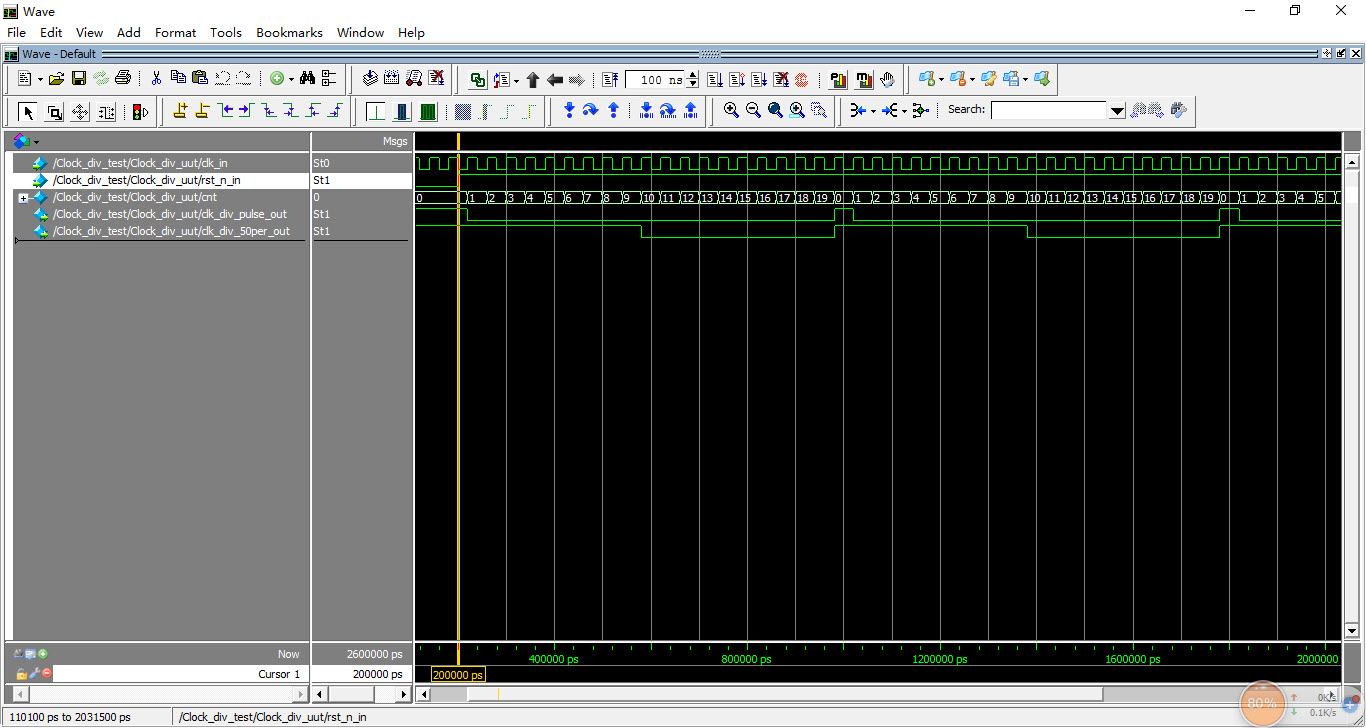

* 仿真结果如下图所示：

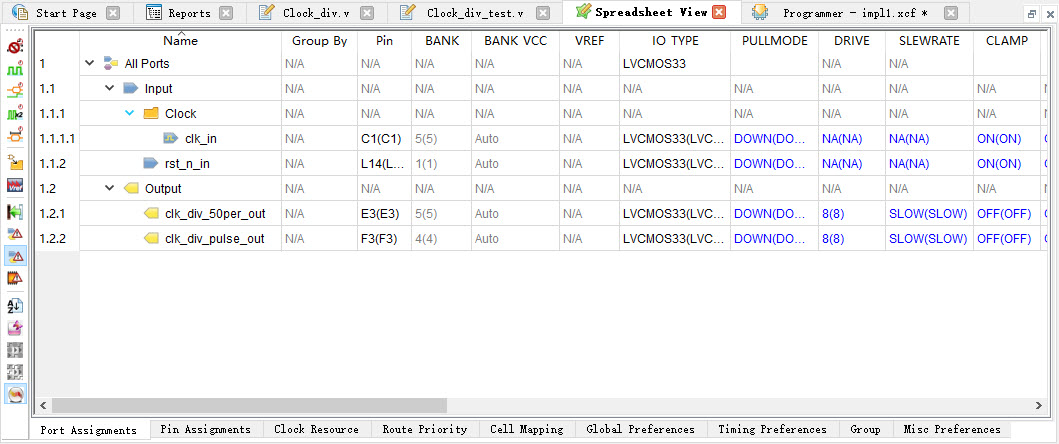

* 实际编译分配管脚信息如下：
* 最后加载到开发板上，因为占空比较小的信号不易使用LED等效果观察，我们这里分配给了E3(GPIO0)和F3(GPIO1)管脚，我们使用示波器测量开发板标注0和1的管脚，观察波形。
